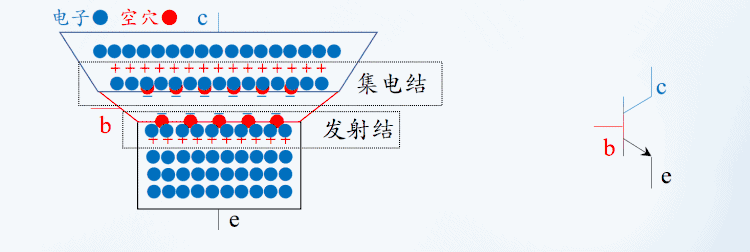

三极管的电流放大作用应该算是模拟电路里面的一个难点内容，我想用这几个动画简单的解释下为什么小电流Ib能控制大电流Ic的大小，以及放大电路的原理。我这里的三极管也叫双极型晶体管，模电的放大电路和数电的简单逻辑电路里面都会用到。有集电极c、基极b、发射极e、以及两个PN结：集电结和发射结。集电极面积比较大，基极厚度薄而且载流子浓度比较低。下图是个NPN型的三极管：

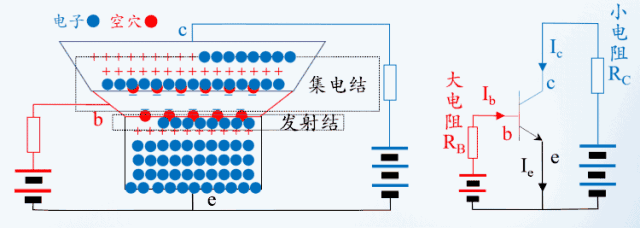

当发射结正偏时，电荷分布会发生变化，发射结宽度会变窄；相当于给电子打开了一扇e到b的大门集电结反偏时，电荷分布会也发生变化，集电结宽度会变宽。相当于打开了阻碍电子从c级跑出去的大门，如下方动画所示：

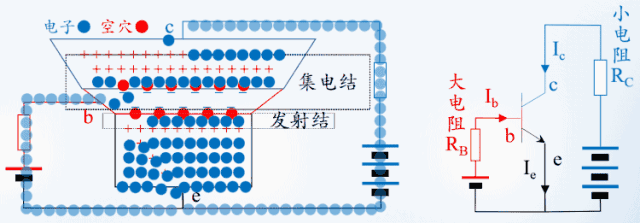

b级会接一个大电阻RB限制电流Ib的大小，跑到b极的那些多余的电子就只好穿越集电结，形成电流Ic，如下方动画所示：

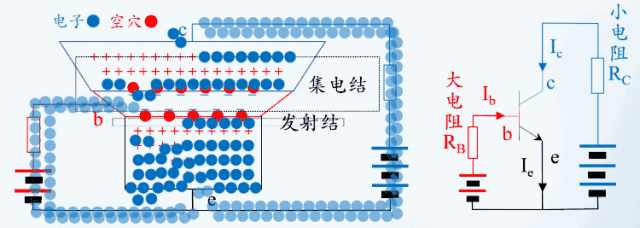

如果基极电压翻倍，电荷分布会继续发生变化，发射结宽度会变得更窄，这扇大门变得更宽了，将会有更多的电子跑到b级。如下方动画所示：

由于RB是大电阻，Ib就算翻倍了也还是很小，所以更多的电子会穿越集电结，让Ic也翻倍。如下方动画所示：

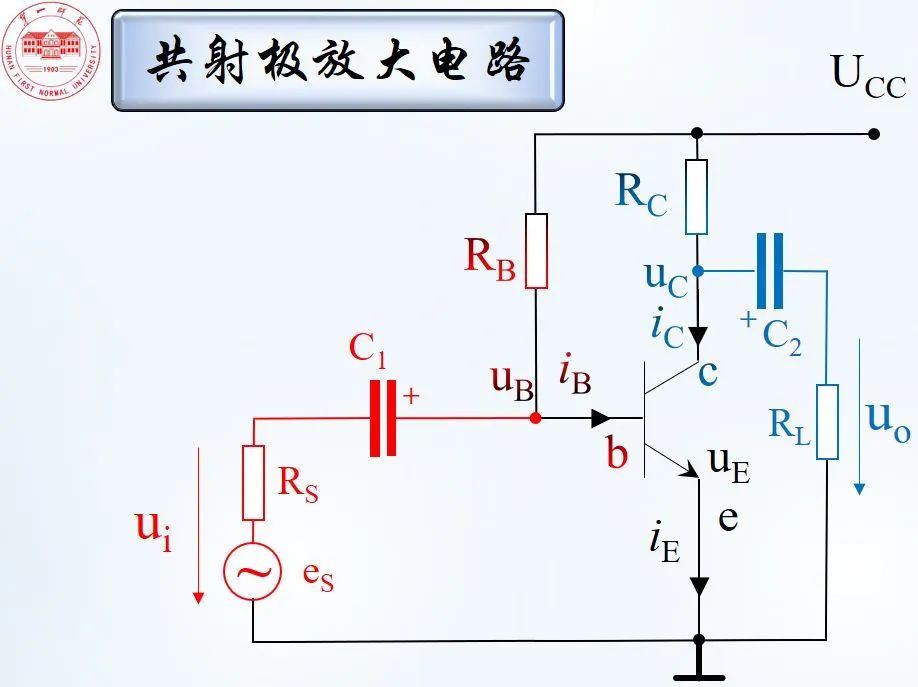

两个直流电源是可以合并到一起的，再加上小信号ui和两个电容，就得到了放大电路，如下图所示：

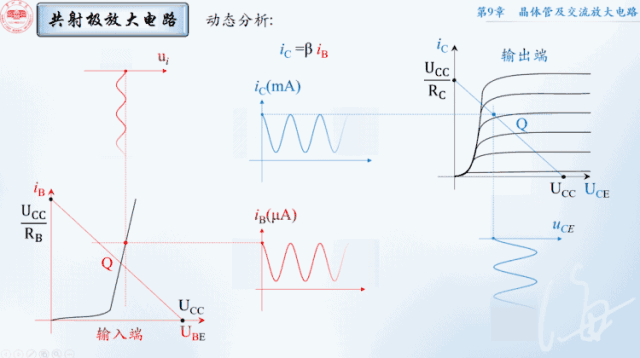

如果电阻大小合适，这个放大电路能够将小信号ui放大成相位相反的大信号uCE，如下方动画所示：红色为输入端，ui的变化会影响UBE，把发射结看成一个小电阻，红色的Q点就会沿黑线运动，然后画出iB的图像；根据iC＝βiB，画出iC的图像，纵坐标从μA变成了mA；而输出端有UCE＝UCC－ICRC，当UCC、RC不变时，UCE与IC反相。
