网卡的 Ring Buffer 详解

来源：yangyidba

1. 网卡处理数据包流程

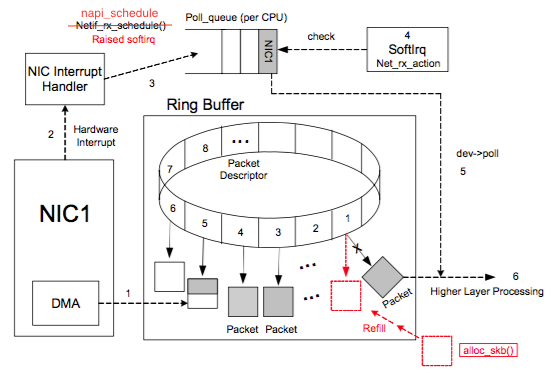

网卡处理网络数据流程图：

图片来自参考链接1

上图中虚线步骤的解释：

1 DMA 将 NIC 接收的数据包逐个写入 sk_buff ，一个数据包可能占用多个 sk_buff , sk_buff 读写顺序遵循FIFO（先入先出）原则。

2 DMA 读完数据之后，NIC 会通过 NIC Interrupt Handler 触发 IRQ （中断请求）。

3 NIC driver 注册 poll 函数。

4 poll 函数对数据进行检查，例如将几个 sk_buff 合并，因为可能同一个数据可能被分散放在多个 sk_buff 中。

5 poll 函数将 sk_buff 交付上层网络栈处理。

1 系统启动时 NIC (network interface card) 进行初始化，系统分配内存空间给 Ring Buffer 。

2 初始状态下，Ring Buffer 队列每个槽中存放的 Packet Descriptor 指向 sk_buff ，状态均为 ready。

3 DMA 将 NIC 接收的数据包逐个写入 sk_buff ，一个数据包可能占用多个 sk_buff ，sk_buff 读写顺序遵循FIFO（先入先出）原则。4 被写入数据的 sk_buff 变为 used 状态。

5 DMA 读完数据之后，NIC 会通过 NIC Interrupt Handler 触发 IRQ （中断请求）。

6 NIC driver 注册 poll 函数。

7 poll 函数对数据进行检查，例如将几个 sk_buff 合并，因为可能同一个数据可能被分散放在多个 sk_buff 中。8 poll 函数将 sk_buff 交付上层网络栈处理。

9 poll 函数清理 sk_buff，清理 Ring Buffer 上的 Descriptor 将其指向新分配的 sk_buff 并将状态设置为 ready。

因为分配给 Ring Buffer 的空间是有限的，当收到的数据包速率大于单个 CPU 处理速度的时候 Ring Buffer 可能被占满，占满之后再来的新数据包会被自动丢弃。

如果在多核 CPU 的服务器上，网卡内部会有多个 Ring Buffer，NIC 负责将传进来的数据分配给不同的 Ring Buffer，同时触发的 IRQ 也可以分配到多个 CPU 上，这样存在多个 Ring Buffer 的情况下 Ring Buffer 缓存的数据也同时被多个 CPU 处理，就能提高数据的并行处理能力。

当然，要实现“NIC 负责将传进来的数据分配给不同的 Ring Buffer”，NIC 网卡必须支持 Receive Side Scaling(RSS) 或者叫做 multiqueue 的功能。RSS 除了会影响到 NIC 将 IRQ 发到哪个 CPU 之外，不会影响别的逻辑了。数据处理过程跟之前描述的是一样的。

在生产实践中，因 Ring Buffer 写满导致丢包的情况很多。当环境中的业务流量过大且出现网卡丢包的时候，考虑到 Ring Buffer 写满是一个很好的思路。

总结下 Ring Buffer 相关的命令：

[root@test]$ethtool-Sem1|more
NICstatistics:
rx_packets:35874336743
tx_packets:35163830212
rx_bytes:6337524253985
tx_bytes:3686383656436
rx_broadcast:15392577
tx_broadcast:873436
rx_multicast:45849160
tx_multicast:1784024

RX 就是收到数据，TX 是发出数据。

[root@test]$ethtool-Sem1|grep-iE"error|drop"
rx_crc_errors:0
rx_missed_errors:0
tx_aborted_errors:0
tx_carrier_errors:0
tx_window_errors:0
rx_long_length_errors:0
rx_short_length_errors:0
rx_align_errors:0
dropped_smbus:0
rx_errors:0
tx_errors:0
tx_dropped:0
rx_length_errors:0
rx_over_errors:0
rx_frame_errors:0
rx_fifo_errors:79270
tx_fifo_errors:0
tx_heartbeat_errors:0
rx_queue_0_drops:16669
rx_queue_1_drops:21522
rx_queue_2_drops:0
rx_queue_3_drops:5678
rx_queue_4_drops:5730
rx_queue_5_drops:14011
rx_queue_6_drops:15240
rx_queue_7_drops:420

发送队列和接收队列 drop 的数据包数量显示在这里。并且所有 queue_drops 加起来等于 rx_fifo_errors。所以总体上能通过 rx_fifo_errors 看到 Ring Buffer 上是否有丢包。如果有的话一方面是看是否需要调整一下每个队列数据的分配，或者是否要加大 Ring Buffer 的大小。

3.3 查询 Ring Buffer 大小

[root@test]$ethtool-gem1
Ringparametersforem1:
Pre-setmaximums:
RX:4096
RXMini:0
RXJumbo:0
TX:4096
Currenthardwaresettings:
RX:256
RXMini:0
RXJumbo:0
TX:256

RX 和 TX 最大是 4096，当前值为 256 。队列越大丢包的可能越小，但数据延迟会增加。

[root@test]$ethtool-lem1
Channelparametersforem1:
Pre-setmaximums:
RX:0
TX:0
Other:1
Combined:8
Currenthardwaresettings:
RX:0
TX:0
Other:1
Combined:8

Combined = 8，说明当前 NIC 网卡会使用 8 个进程处理网络数据。

更改 eth0 网卡 Combined 的值：

ethtool -L eth0 combined 8

需要注意的是，ethtool 的设置操作可能都要重启一下才能生效。

3.4 调整 Ring Buffer 队列大小查看当前 Ring Buffer 大小：

[root@test]$ethtool-gem1
Ringparametersforem1:
Pre-setmaximums:
RX:4096
RXMini:0
RXJumbo:0
TX:4096
Currenthardwaresettings:
RX:256
RXMini:0
RXJumbo:0
TX:256

看到 RX 和 TX 最大是 4096，当前值为 256。队列越大丢包的可能越小，但数据延迟会增加.

设置 RX 和 TX 队列大小：

ethtool -G em1 rx 4096

ethtool -G em1 tx 4096

NIC 如果支持 mutiqueue 的话 NIC 会根据一个 Hash 函数对收到的数据包进行分发。能调整不同队列的权重，用于分配数据。

[root@test]$ethtool-xem1
RXflowhashindirectiontableforem1with8RXring(s):
0:00000000
8:00000000
16:11111111
24:11111111
32:22222222
40:22222222
48:33333333
56:33333333
64:44444444
72:44444444
80:55555555
88:55555555
96:66666666
104:66666666
112:77777777
120:77777777
RSShashkey:
Operationnotsupported

我的 NIC 一共有 8 个队列，一共有 128 个不同的 Hash 值，上面就是列出了每个 Hash 值对应的队列是什么。最左侧 0 8 16 是为了能让你快速的找到某个具体的 Hash 值。比如 Hash 值是 76 的话我们能立即找到 72 那一行："72: 4 4 4 4 4 4 4 4"，从左到右第一个是 72 数第 5 个就是 76 这个 Hash 值对应的队列是 4 。

设置 8 个队列的权重。加起来不能超过 128 。128 是 indirection table 大小，每个 NIC 可能不一样。

分配数据包的时候是按照数据包内的某个字段来进行的，这个字段能进行调整。

[root@test]$ethtool-nem1rx-flow-hashtcp4
TCPoverIPV4flowsusethesefieldsforcomputingHashflowkey:
IPSA
IPDA
L4bytes01[TCP/UDPsrcport]
L4bytes23[TCP/UDPdstport]

也可以设置 Hash 字段：查看 tcp4 的 Hash 字段。

ethtool -N em1 rx-flow-hash udp4 sdfn

sdfn 需要查看 ethtool 看其含义，还有很多别的配置值。

/proc/interrupts 能看到每个 CPU 的 IRQ 统计。一般就是看看 NIC 有没有支持 multiqueue 以及 NAPI 的 IRQ 合并机制是否生效。看看 IRQ 是不是增长的很快。
