DIY 键盘：改锂电池供电及加装工作指示灯

来源:电子工程世界发布时间:2023-02-281978浏览

假期，有时间可以做点别的，看到手边的罗技K260无线键盘，就想改造一下。

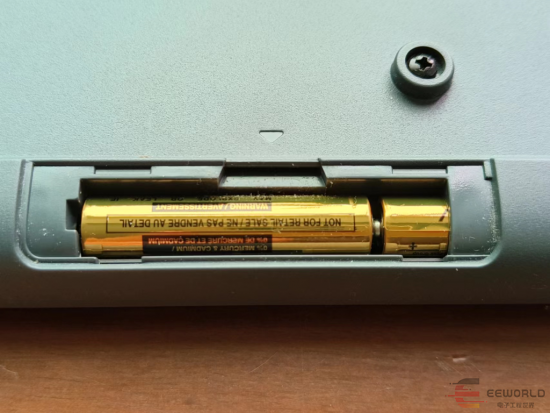

键盘使用了两个AAA电池供电，虽说这款键盘省电已经做的很不错，但是为了环保，以及避免电池没电时找不到电池更换，还有电池漏液造成的腐蚀，就想改成锂电池供电。

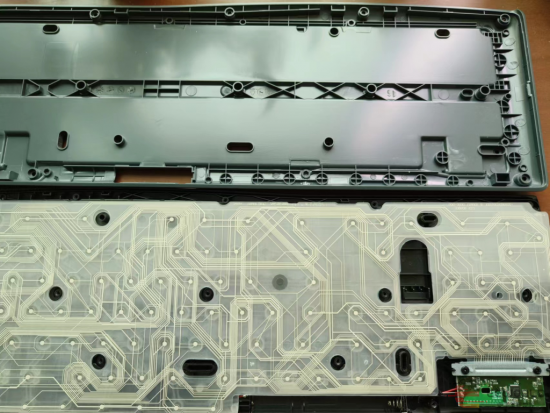

键盘很容易拆开，取下反面的十多颗螺丝，用撬棒稍微用力把外壳的卡扣松开，就可以轻松把后盖取下。

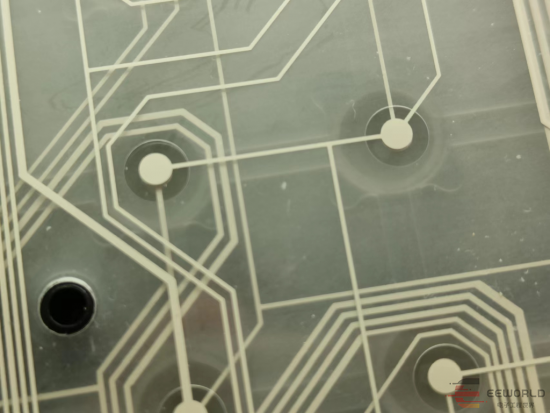

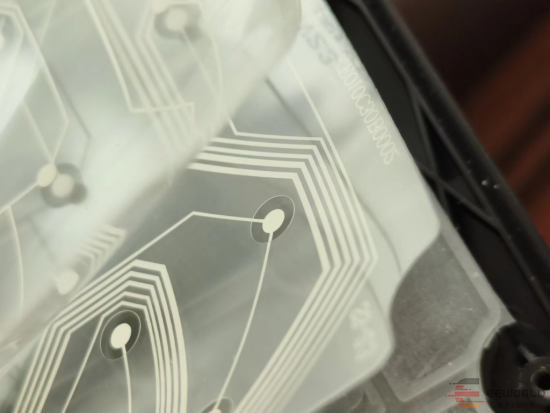

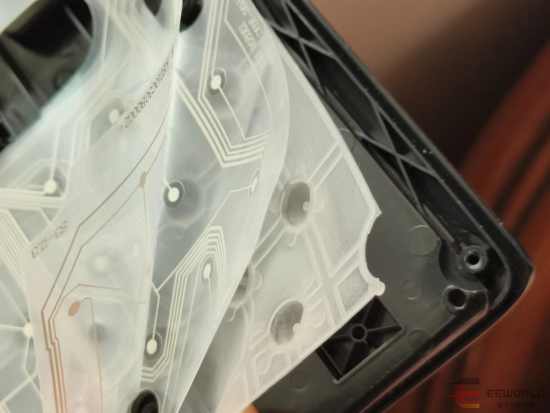

拆开后可以看到按键部分分三层，一层是按键部分，另外两层分别是按键的行列电路。这也是薄膜键盘的标准结构。

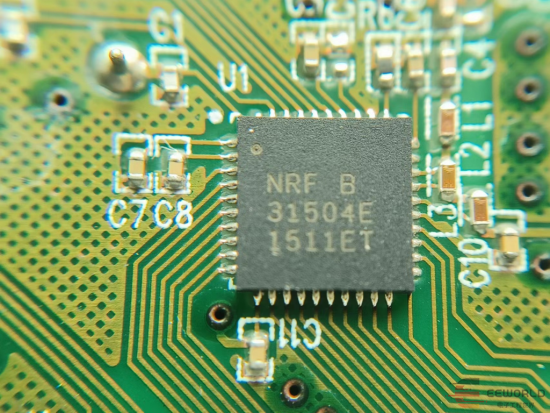

主控芯片使用了 nordic 的 nrf31504，这是nordic公司的一颗集成增强8051内核的2.4G无线收发器，带有16K ROM和512字节RAM。在nordic的网站上已经搜索不到这个芯片，估计已经停产了。

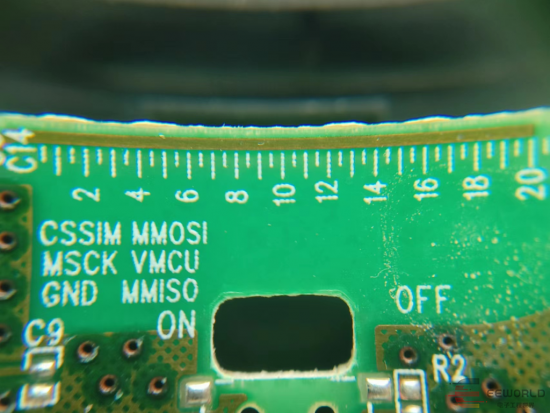

比较有趣的是天线部分，居然把长度标上去了。

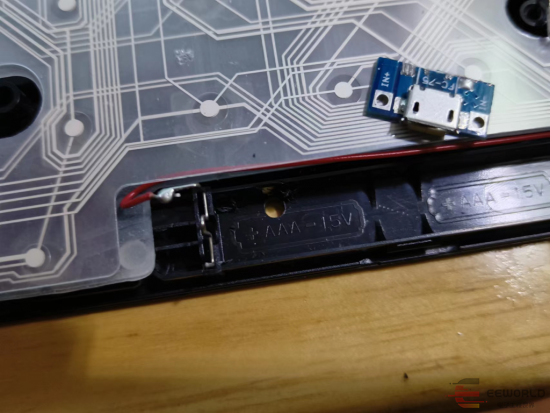

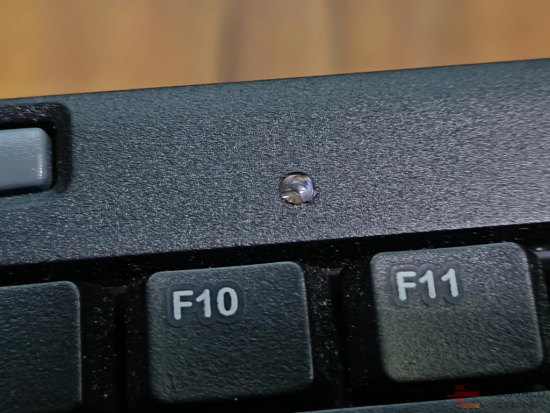

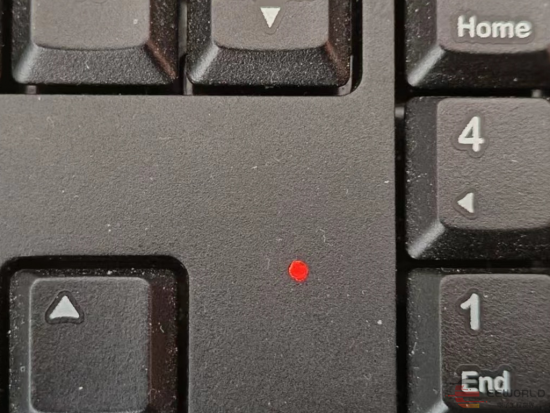

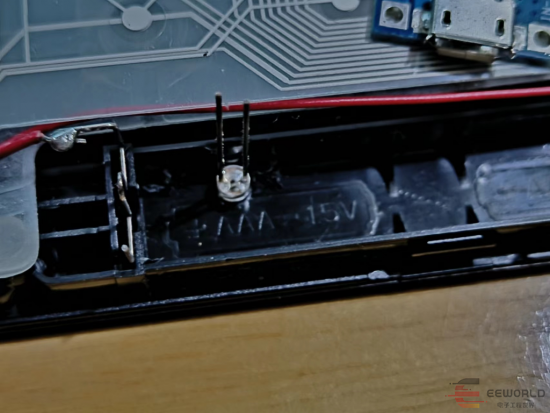

系统原来使用2节AAA电池供电，电压范围是2-3.2V，而主芯片 nrf31504的电源范围是 1.9-3.6V。使用锂电池供电（电压范围是3.3-4.2V），最简单方式就是加一个二极管，将电源降低0.6V，这样电源范围就是2.7-3.6V，可以满足电压要求。但是这样改造感觉缺少了一点趣味性，就想能不能换一种方式，增加一个LED根据电流指示工作状态，既能反映出工作状态，看起来也更有科技感。用万用表实测键盘的待机电流约35uA，发射时电流约5mA。电流可以通过电流传感器（如TI的INA180）转换为电压，但是春节期间无法打样，PCB打样焊接周期也较长，又不想继续等待，就想还有没有其它方式。考虑到键盘的功耗很低，如果把LED串联到电源中，也是可以满足功耗要求，但是电压就不够了，这时就需要提高供电的电压才行。一颗红色LED导通压降约1.5V，黄色和普通绿色LED约1.8V，蓝色白色LED的压降较高，约2.3-2.7V。这样算下来，使用5V左右供电在串联一个黄色LED正合适，这样的话使用移动电源或TWS耳机充电盒的主板，就可以实现充电管理和升压两个功能，既简单又能满足要求。

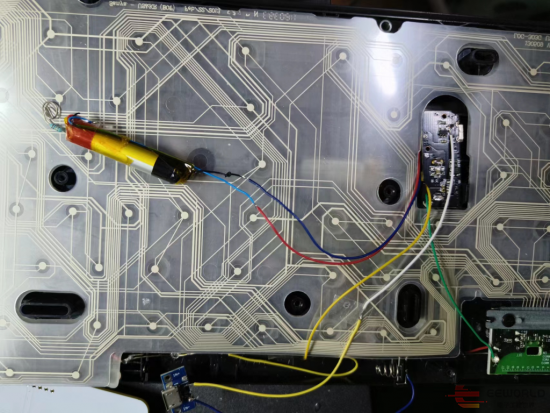

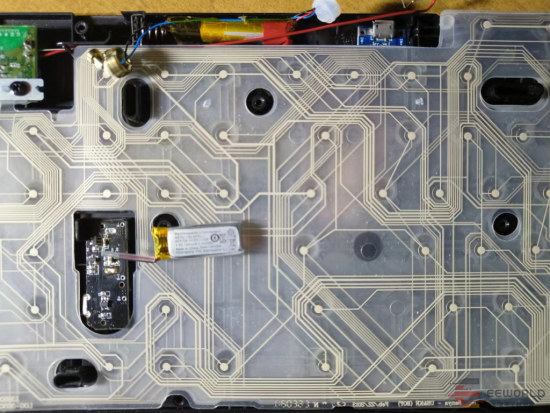

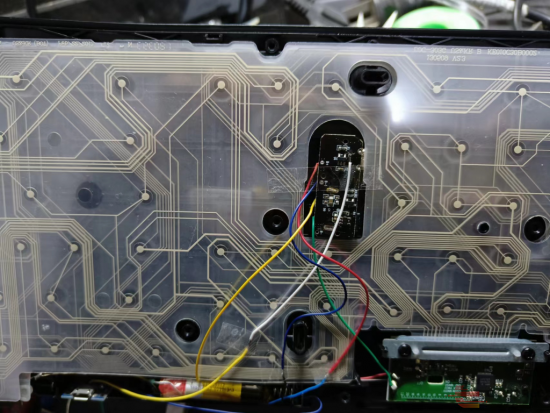

虽然键盘看起来很大，但是内部空间其实比较小。经过翻箱倒柜找了一圈，终于在箱底找出几个合适的元件。

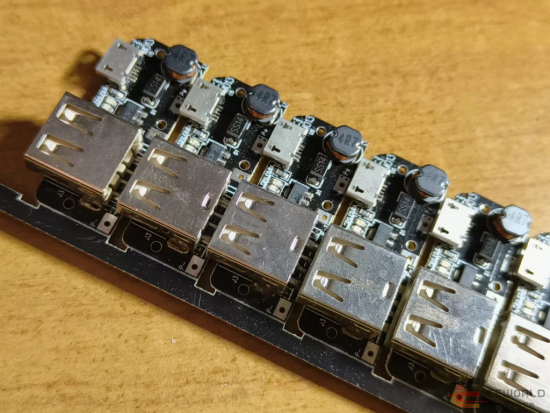

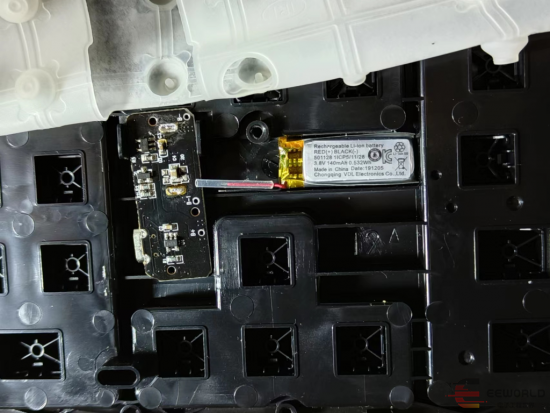

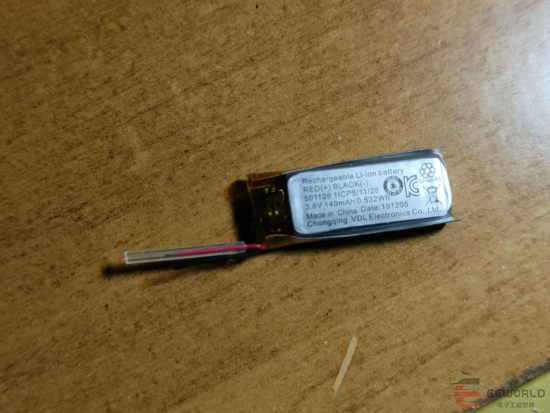

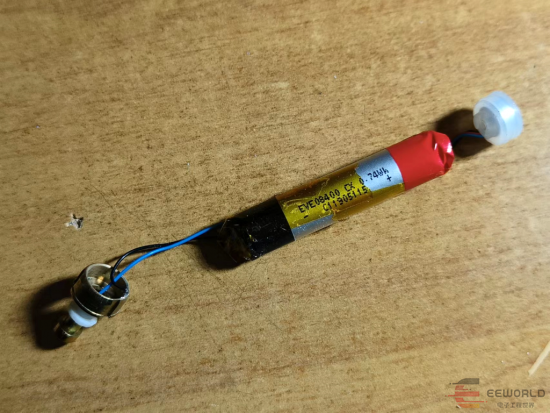

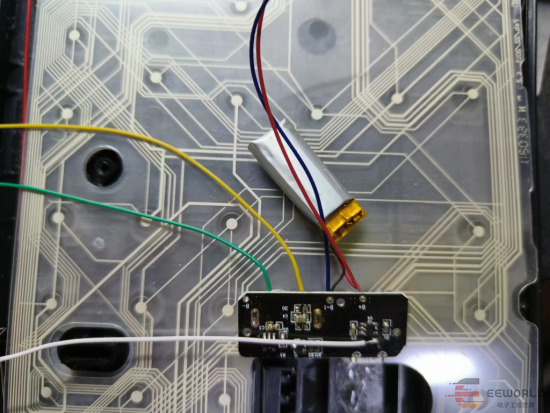

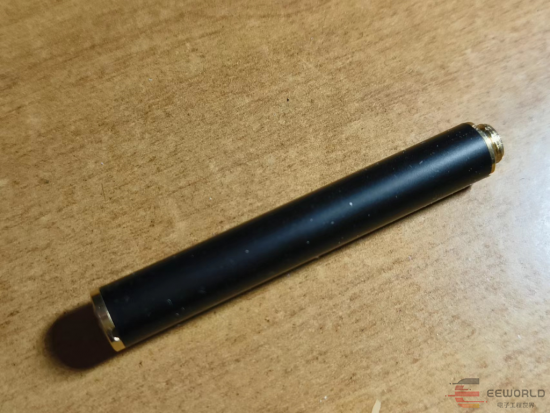

电池，用了两种电池，并联以提高容量。一个140mAH，另一个200mAH。
