以DAC为例介绍SpectreVerilog数模混合电路仿真方法

来源：EETOP BBS 作者：真我个性 （eetop id名）

1.先谈下cadence IUS 和cadence ic，nc-verilog，spectre的关系
cadence ic用于模拟仿真的软件，cadence IUS用于数字仿真的软件。如果只做模拟，那用ic就够了。同理，如果只做数字，那用IUS也就够了。但如果做数模混合，既有数字又有模拟，那两个软件都需要安装。
cadence ic cadence IUS
如同spectre是cadence ic的模拟仿真器，nc-verilog是IUS的数字仿真器。因此，如同装上cadence ic就能用spectre一样，装上cadence IUS就能用nc-verilog。

2. 数模混合电路中数字和模拟的实现
数模混合电路中的模拟部分包括运放，开关电容等，数字部分包括开关电容中的控制信号等。

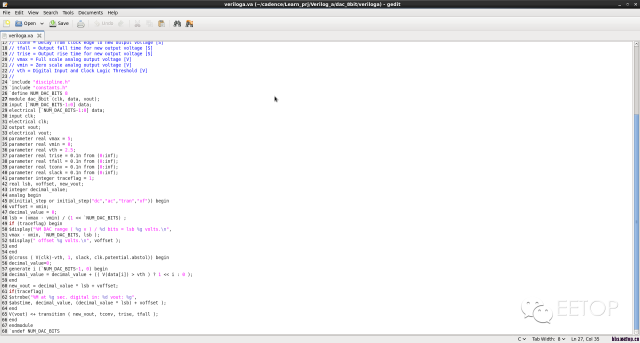

本文模拟部分就是DAC，但是例程中的DAC并不是用实际的电路实现的，而是采用verilog A代码来描述其行为模型的。代码如下：

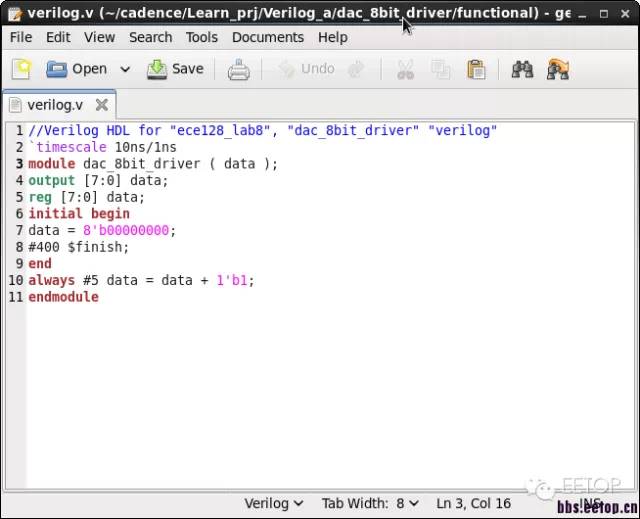

数字部分就是给DAC提供一些列的数字输入信号，采用的是数字语言verilog实现的，代码如下：
所有代码，其中DAC8bit_spectreverilog.tar.gz是cadence library，解压后可直接在cadence中仿真运行。 DAC8bit_spectreverilog.zip (24.61 KB)（本文最后的压缩包中也有该文件）

数模混合电路仿真时数字电路采用nc-verilog仿真器，模拟电路用spectre仿真器，最后把结果合在一起。具体的设置步骤参考下文：
VerilogA_Creating simulating an 8-bit D-A Converter (DAC)_spectreverilog.pdf (605.61 KB)（本文最后的压缩包中也有该文件）

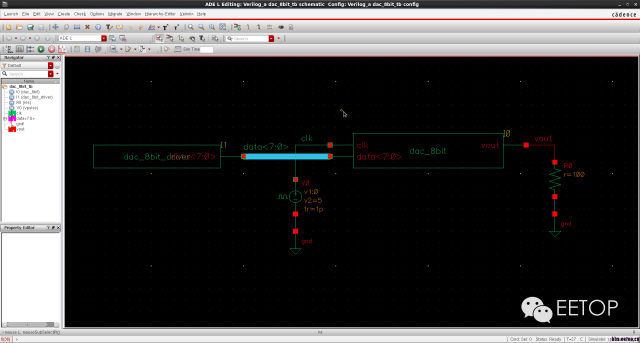

总电路

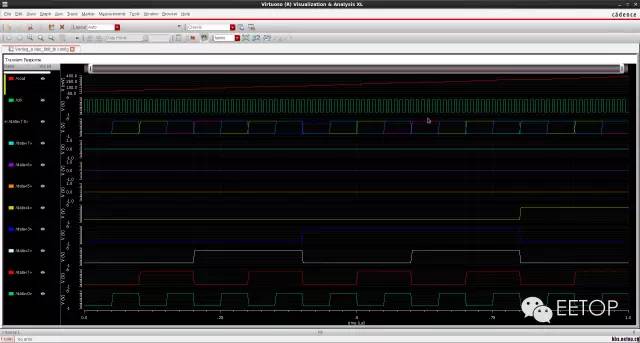

仿真结果

3. 参考资料
“数模混合电路设计流程_中科大”：介绍很完整，很严谨。
“Cadence 实验系列12_数模混合电路设计_spetreVerilog”：PPT很详细介绍了每一步骤的操作
“以Sigma-Delta ADC为例介绍SpectreVerilog数模仿真方法”：写点稍微有点乱，但不失为一个很好的学习实例。
数模混合电路仿真参考资料.zip (4.4 MB)
