1. 什么是车载Ethernet
2. 车载Ethernet降噪措施的必要性 村田推荐3. 辐射噪声评价4. 传导噪声评价5. DPI评价6. 总结什么是车载Ethernet
车载Ethernet是"汽车所用的通信方式"。

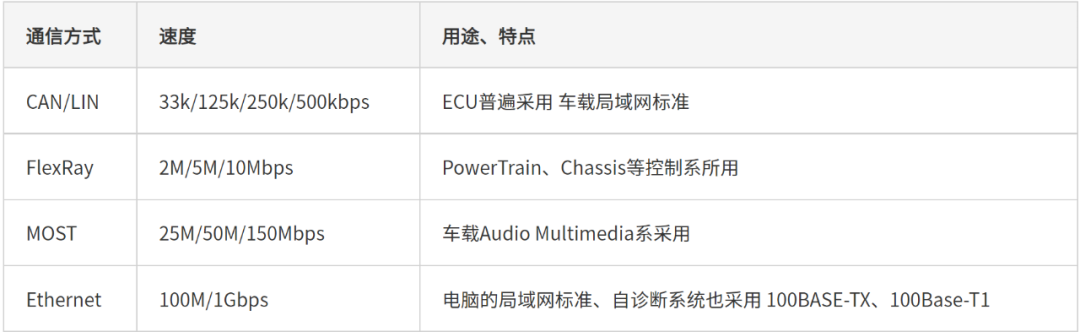

汽车所用的通信方式汽车内部根据用途使用各种不同的接口标准。

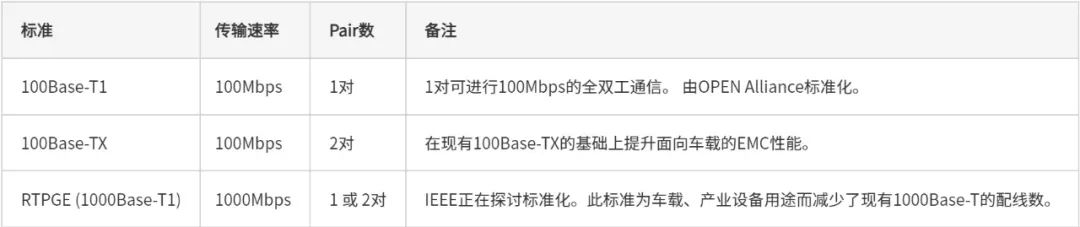

车载Ethernet标准车载Ethernet降噪措施的必要性
- 差分信号传输噪声
- Ethernet的问题
- 车载设备的降噪标准
1.
差分信号传输噪声

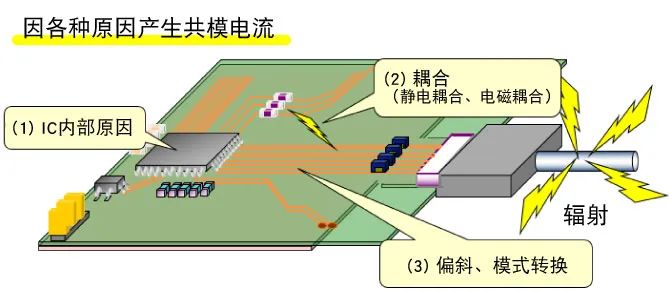

Ethernet等差分信号传输中因各种原因共模电流会产生噪声。如下图：
2.

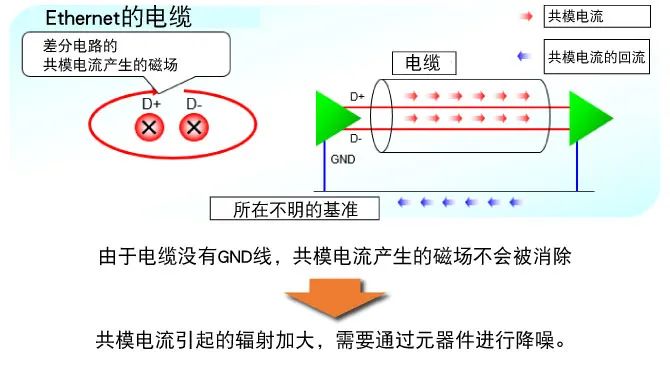

Ethernet的问题

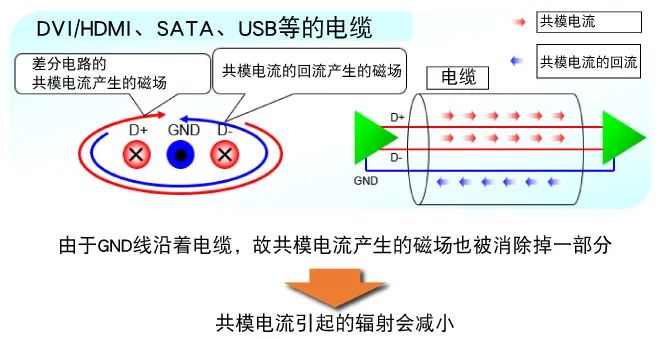

Ethernet所用的电缆与USB、HDMI等的电缆存在不同。如下图：
3.
车载设备的降噪标准

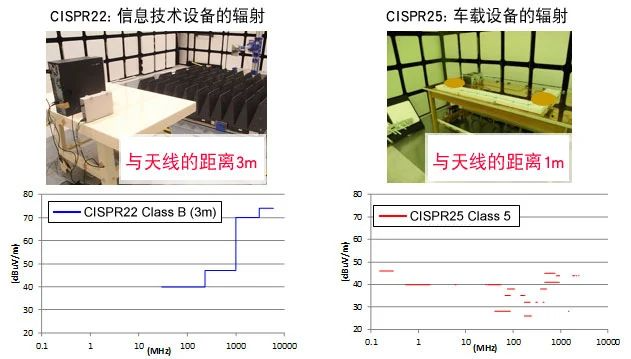

与民用产品相比，车载设备与天线的距离较短且具有更加严格的限度值。

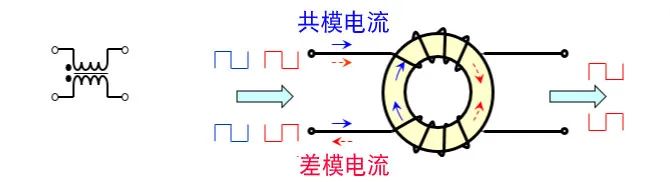

推荐！差分信号传输的降噪措施使用共模扼流圈甚为有效。
- 反相（差模)信号，磁场消除 → 穿透
- 同相（共模）的噪声，磁场重叠 → 反射
能够选择性地只将共模消除！
作为对100Base-T1的降噪措施最佳共模扼流圈，我们推荐DLW43MH系列。
村田推荐
点击图片/型号申请样品或查询经销商库存
01

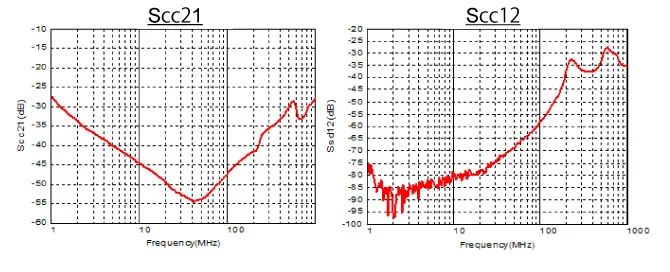

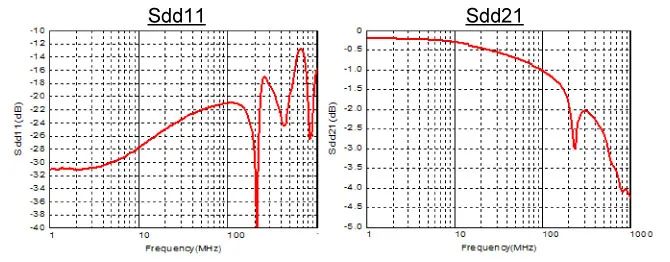

DLW43MH201XK2性能

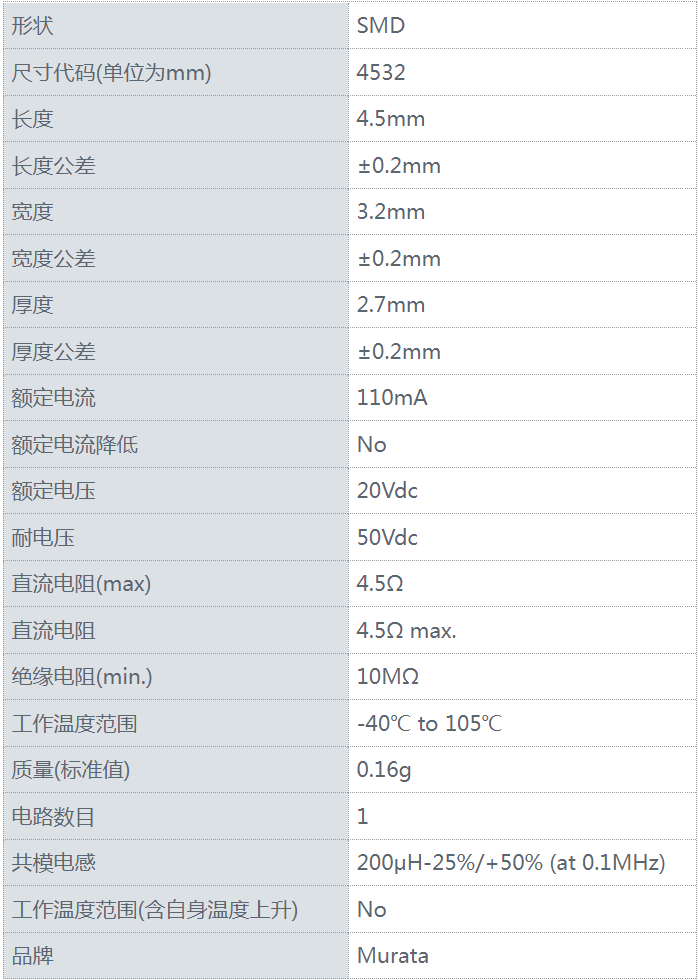

DLW43MH201XK2规格

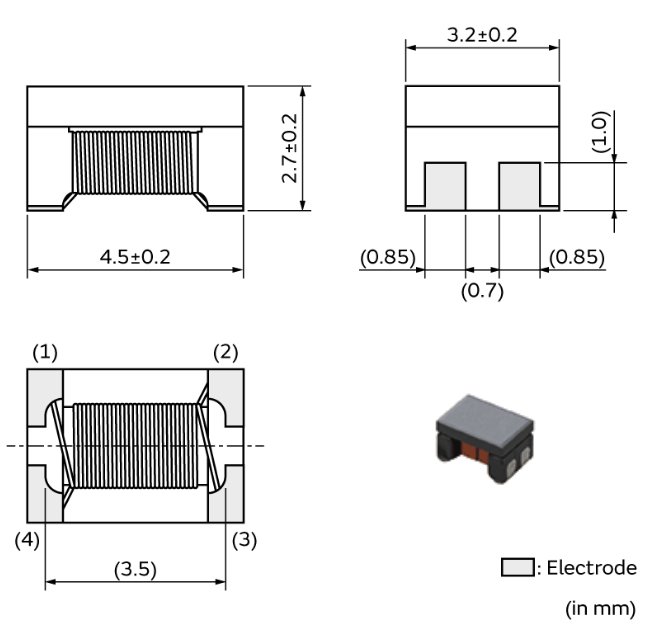

DLW43MH201XK2外观与尺寸
辐射噪声评价
通过辐射噪声测定确认了共模扼流圈的降噪效果。

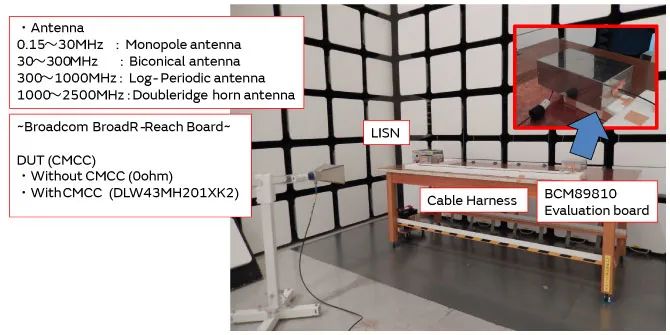

测试条件如下图：

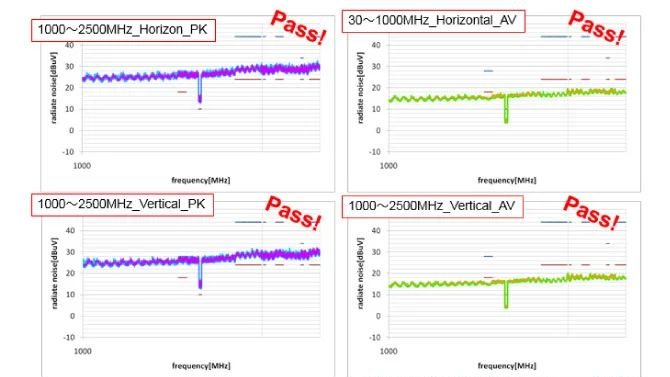

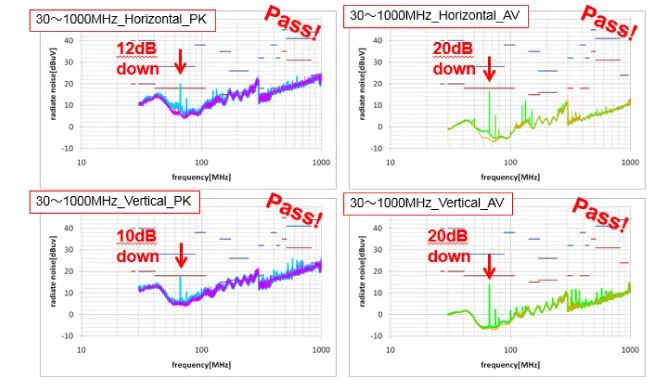

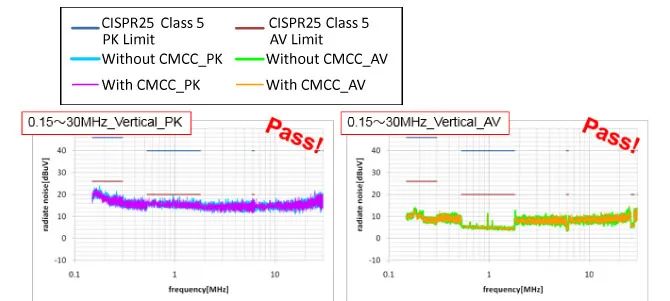

测定结果如下：
04
传导噪声评价

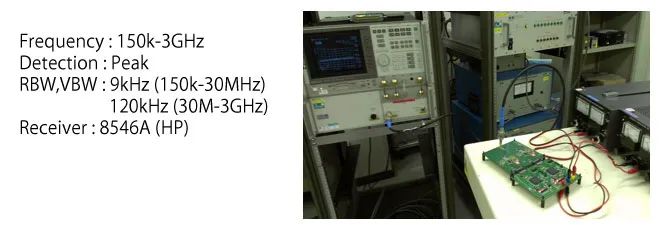

测试条件如下图：

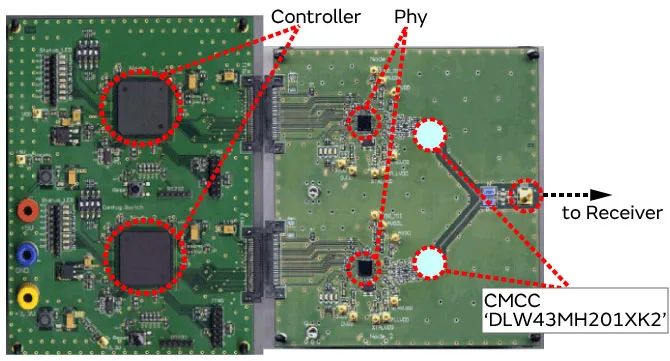

测试线路板：

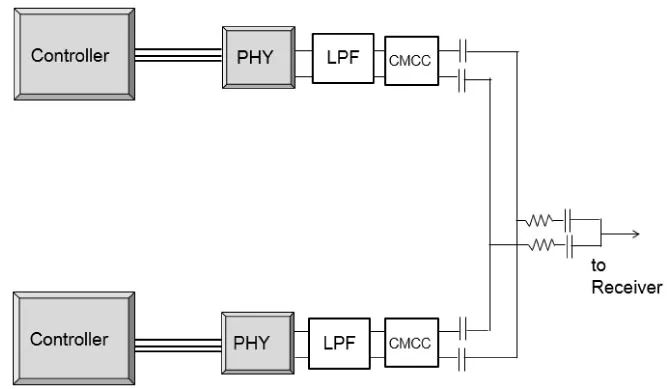

测试线路示意图：

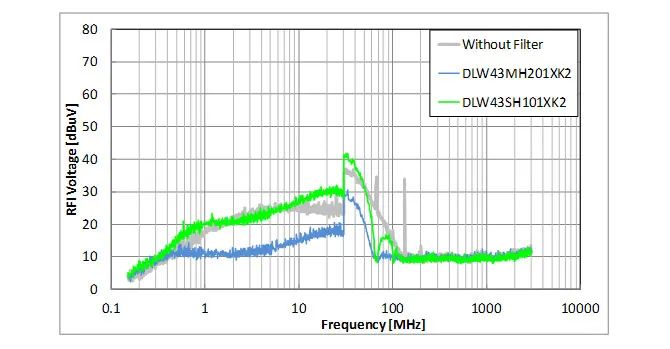

支持CAN、FlexRay的DLW43SH101XK2在有些频率下噪声会增加，降噪效果不佳，但使用支持100Base-T1的DLW43MH201XK2能有效地降噪。下图为测定结果：
05
DPI评价
进行DPI(Direct Power Injection)试验，确认了共模扼流圈的抗扰性改善效果。

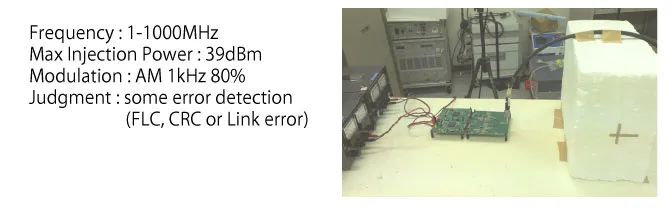

测试条件设置如下图：

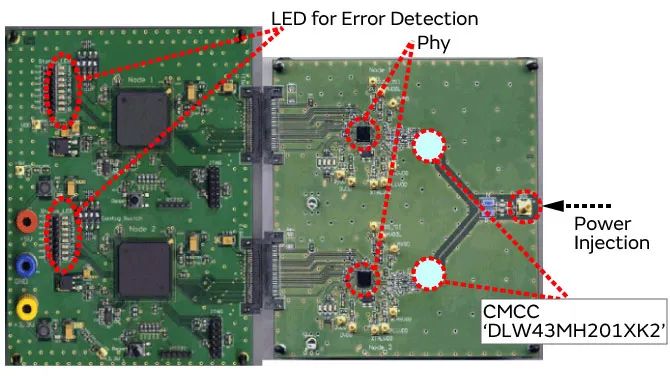

测试线路板：

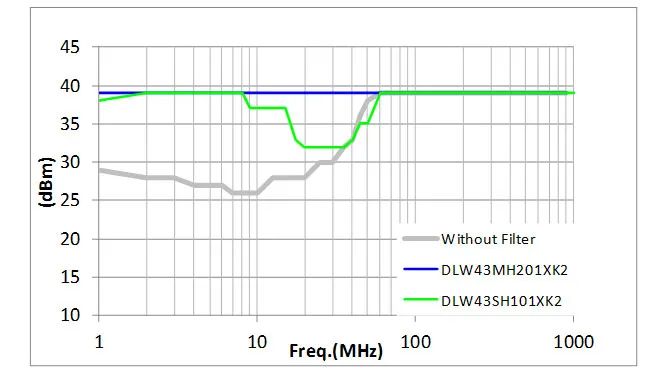

测试结果如下图：
总 结
车载Ethernet使用容易放出噪声的非屏蔽电缆，而且需要支持车载噪声标准，因此必须采取降噪措施。
使用支持100Base-T1的共模扼流圈‘DLW43MH201XK2’，辐射噪声便能符合CISPR25 Class5。对传导噪声和DPI发挥出比CAN、FlexRay用CMC更高的降噪效果。
