静噪滤波怎么选？MIPI D-PHY布线噪声的解决方案
来源:Murata村田中国发布时间:2023-01-181290浏览
询问 AI
目 录
1. 什么是MIPI D-PHY
2. 什MIPI D-PHY的噪声问题3. MIPI D-PHY的静噪措施4. MIPI D-PHY的静噪注意事项5. 适用于MIPI D-PHY静噪的噪声滤波器6. 静噪效果的确认示例7. 对差分信号波形的影响的确认示例8. 总结村田推荐什么是MIPI D-PHY
MIPI D-PHY是移动设备等内部用于和显示器、摄像头收发信号的I/F规格。
在Ver.2中，D-PHY已实现每个通道最高为4.5Gbps的通信速度。随着智能手机等移动设备的像素的增加，该技术可满足对于视频数据增加的需求。
除D-PHY之外，还有可实现每个通道最高为6Gbps的通信速度的C-PHY。有关C-PHY的静噪措施的信息，请参照
此处。MIPI D-PHY的用途（LCD-CPU, Camera-CPU）如下图示意：
02

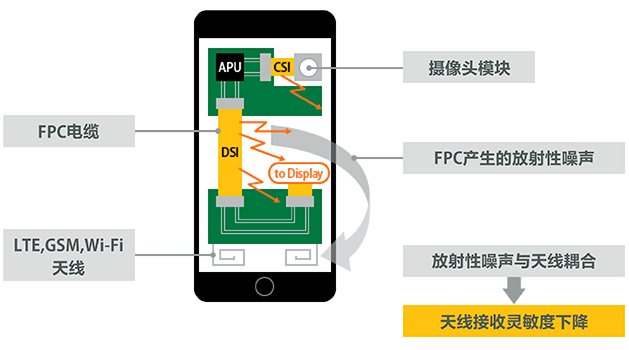

MIPI D-PHY的噪声问题
03
MIPI D-PHY的静噪措施

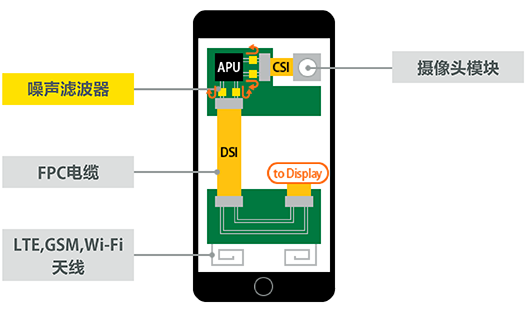

在主板的I/F部分插入噪声滤波器，控制传播至FPC电缆的噪声。
MIPI D-PHY的静噪注意事项
以往的I/F为差分传输模式或单端模式
- 差分传输线 → 共模扼流圈
- 单端传输线 → LC滤波器等
像这样分开使用并无问题。
在MIPI中，差分信号和单端信号同时存在！
→需要高速差分和单端信号二者波形皆不被干扰的静噪措施
05
适用于MIPI D-PHY静噪的噪声滤波器

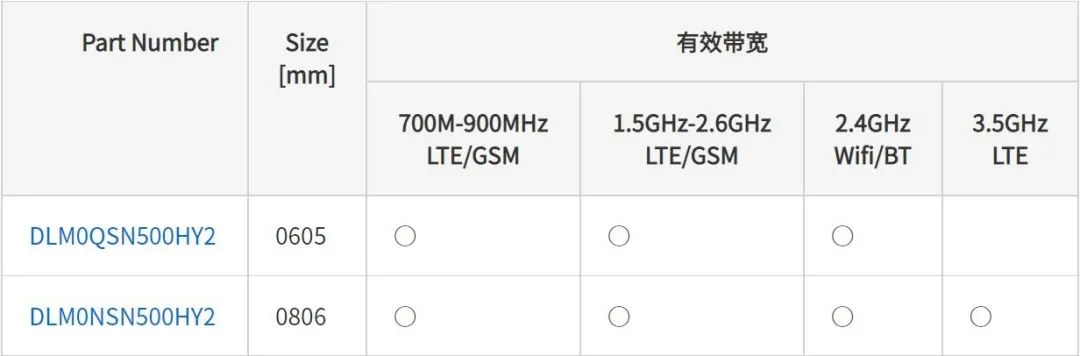

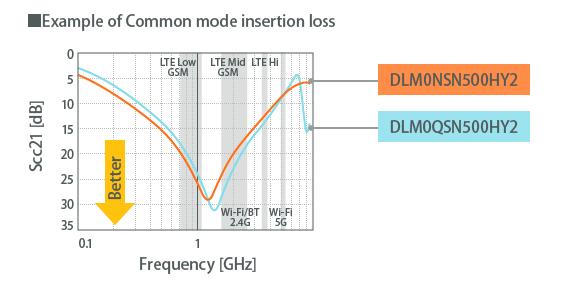

建议在MIPI D-PHY v2.0中使用以下共模扼流圈/噪声滤波器。这些产品对差分/单端两种信号产生的干扰较小，有助于降低共模噪声。
06
静噪效果的确认示例

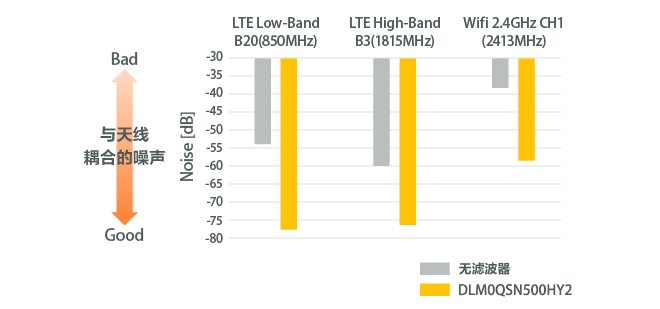

上述实验证实使用DLM0QSN500HY2可有效抑制LTE Low-Band High-Band、Wifi 2.4GHz宽频带下与天线耦合的噪声。
07对差分信号波形的影响的确认示例（使用DLM0QSN500HY2）

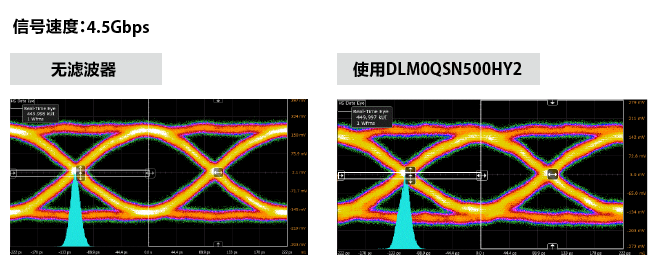

即使插入滤波器，也没有对信号波形造成不良影响。
总 结
在移动设备中，用于连接显示器和摄像头的MIPI D-PHY接口产生噪声，该噪声与设备自身的天线耦合，从而可能降低天线灵敏度。该问题的有效解决措施是在I/F出口使用共模扼流圈/噪声滤波器。
由于MIPI D-PHY中同时存在差分信号与单端信号，因此应注意选择不会干扰信号波形的部件。
建议使用以下介绍的共模扼流圈/噪声滤波器。
村田推荐
点击图片/型号申请样品或查询经销商库存
