简单汇总一下，二极管在LDO电路中的一些常见用法。

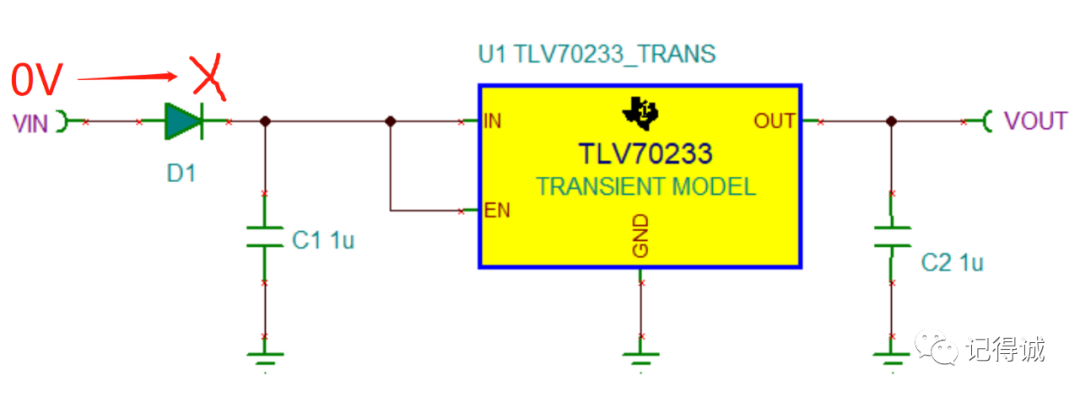

1、防反接——二极管接在VIN端
输入VIN串一个二极管，如下图所示的D1，有两个作用，一个是防止电源反接；输入输出压差大的应用，二极管可以承担一部分LDO的热损。
防反接原理：当VIN和GND接反的时候，因为二极管D1的存在，使GND无法进入LDO，无法形成电流回路，保护了LDO。

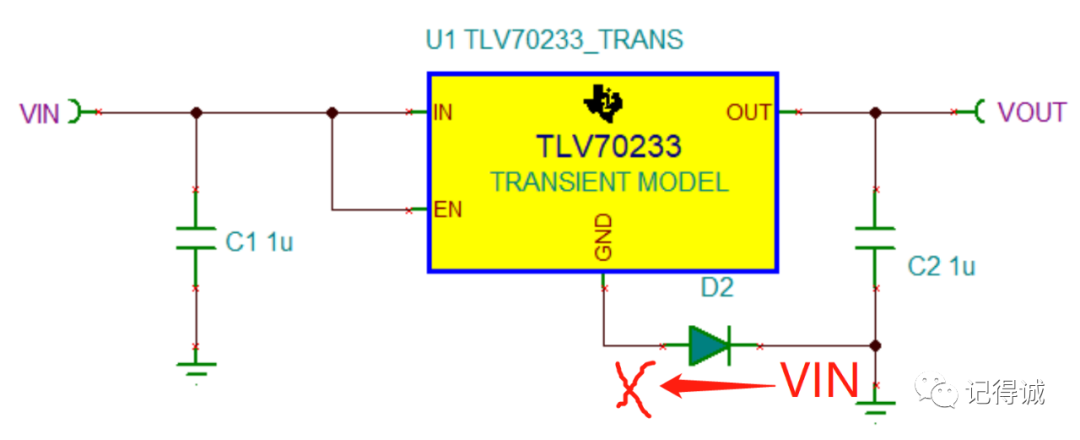

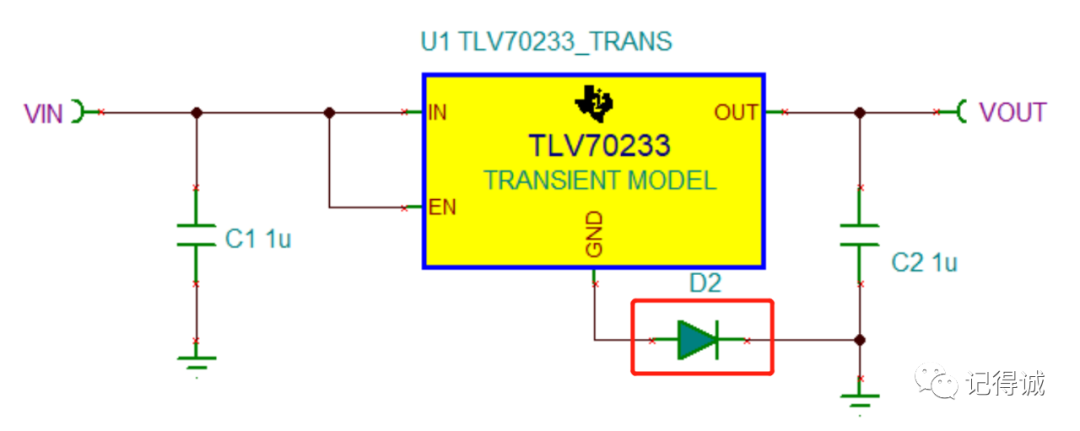

2、防反接——二极管接在GND端防反接的，二极管还可以接在系统GND和LDO芯片GND之间，如下图所示的D2。
防反接原理：当VIN和GND接反的时候，因为二极管D2的存在，使VIN无法进入LDO，无法形成电流回路，保护了LDO。

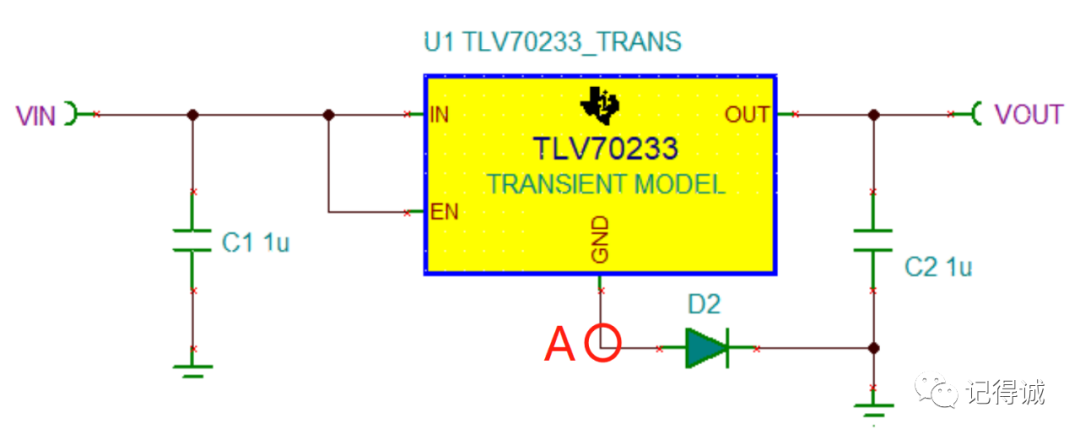

因为D2的存在，会抬升LDO GND（A点）的电压，A的电压差不多为D2的导通压降。

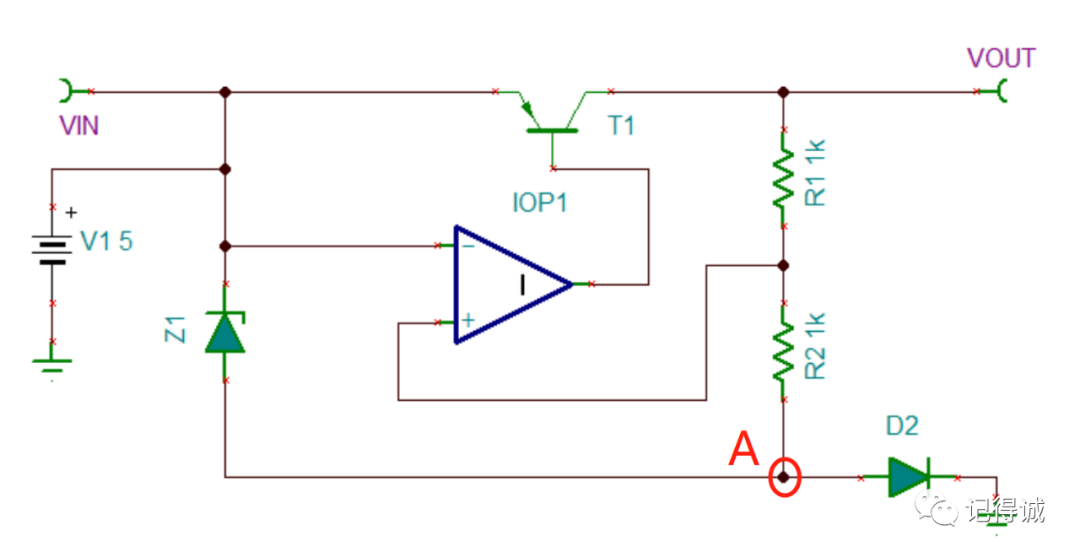

画出老式PNP架构的LDO，可以看出，A的电压抬升之后，会导致VOUT输出减小，使用D2做防反接，这一点是要考虑进去的。

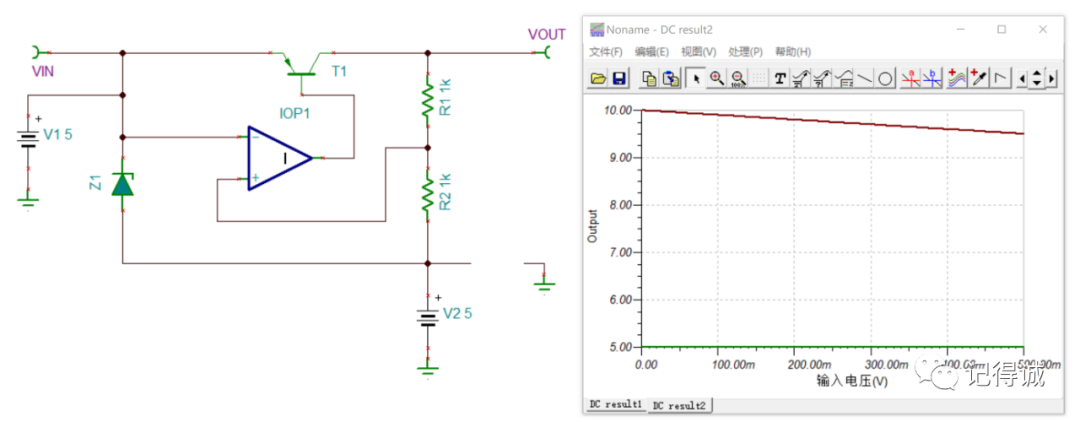

将二极管换作一个电压源，简单跑一下直流传输特性，可以看出，随着V2（A点电压）的增大，输出VOUT是减小的趋势。

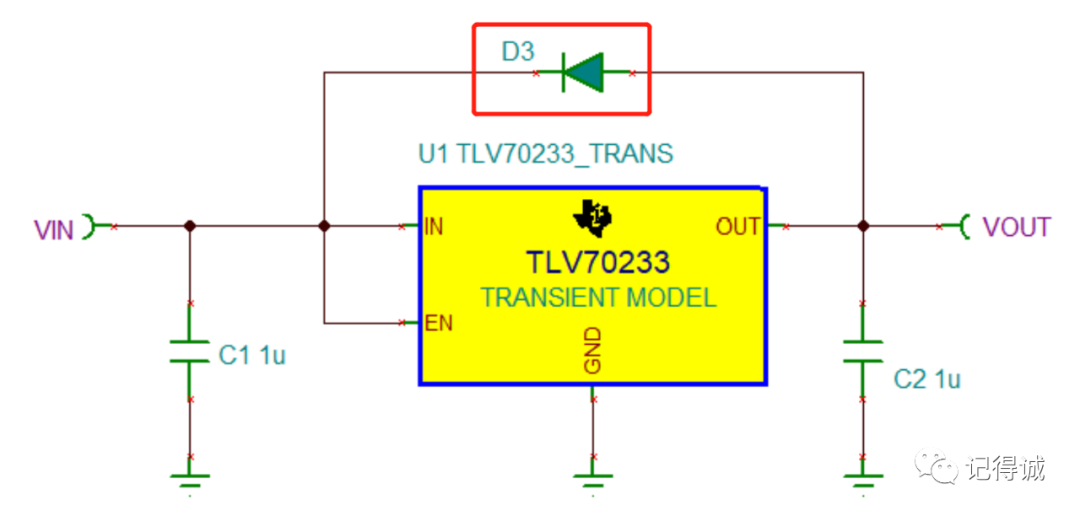

3、输入输出钳位保护在输入和输出之间串一个二极管，用来防止反向电压损坏LDO。
①
LDO正常工作时，VIN大于VOUT，二极管D3截止；
② LDO掉电，出现VOUT下电比VIN下电慢的情况，反向压差可能会损坏LDO，加了D3，输入和输出电压差钳位在二极管压降大小，保护了LDO。
为什么会有这种用法呢？老式架构LDO，内部用PNP三极管，发射极和集电极的反向耐压其实是不高的。

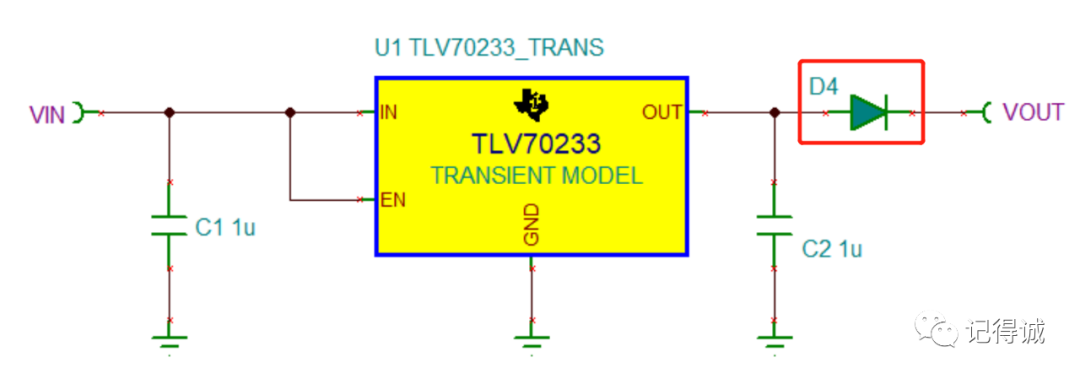

4、降压防灌电要求不高的场合，输出串一个D4，增加一些压降，达到预期的电压值，同时也能防止VOUT串电到芯片的OUT脚。
