示波器探头的选择和使用系列：丰富的无源探头和附件

从这次起，我们将于数期的微信，

向大家介绍示波器探头的选择和使用。

今天我们从无源探头谈起。

探头一般可分为无源的和有源的，相信大家对无源探头都非常的熟悉。目前在购买是德科技的示波器，例如EXR示波器时，会在每个通道上标配N2873A无源探头，它具有直流至500MHz带宽和10:1衰减比。

今天我们就以N2873A这款无源探头为例，

看一看它还附带了哪些丰富的附件。

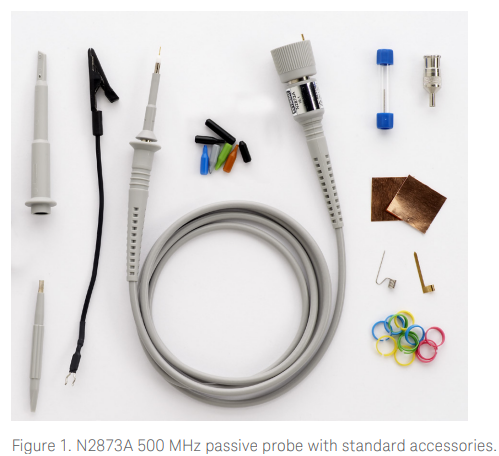

没错，上图就是N2873A探头以及相应的附件，

是不是丰富多彩呢？

N2873A无源探头外形紧凑，探头直径仅为2.5mm，尖探针采用弹性加载，可以帮助工程师避免探头从被测件上滑落。另外，还配有4个备用探针（2个弹簧加载探针和2个刚性探针）。

绝缘的IC帽可将微小的探针保持在IC引线中间，避免探针与相邻的引线发生短路。

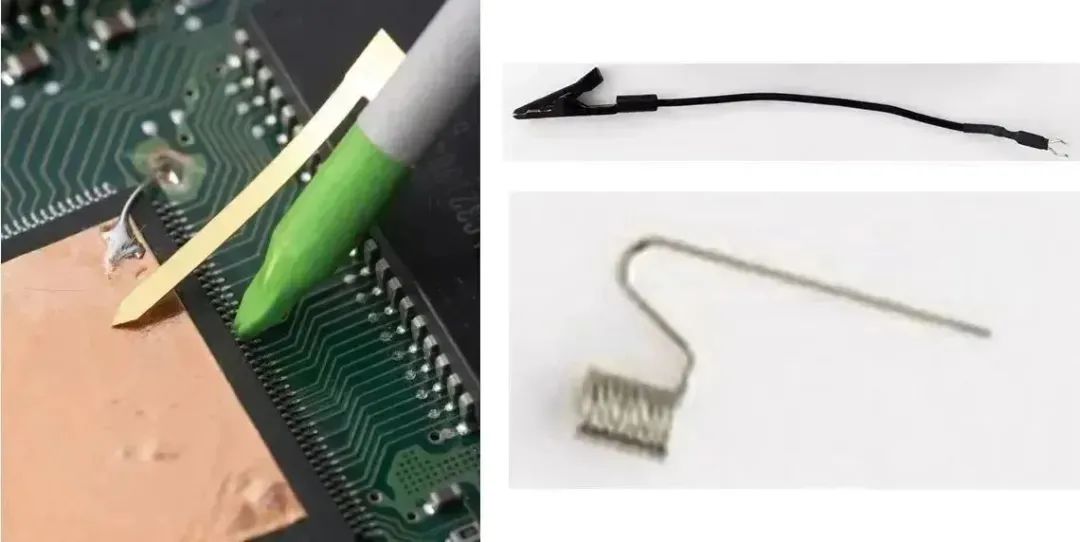

标准的平刃接地连接器和自粘式铜接地焊盘有助于减少接地电感，同时方便地接触地面。鳄鱼夹和弹簧针的接地方式是很常见的，更短的接地方式能够带来更好的测量精度。

12个四种颜色的色环可安装在探头靠近示波器端和探针端。当我们使用多根探头时，方便辨识不同通道上所使用的探头。

改锥用来调节N2873A探头的可变电容，大多数示波器都有可以用于校准或参考的方波输出，探测这个连接，检查波形是否为方形。根据需要调整可变电容，以消除所有下冲或过冲。

同时，是德科技还有很多高性价比的无源探头可供用户选择，包括：

•

DSOX3104G通用示波器时标配的N2843A（10:1衰减比）；

•

DSOX1204G 入门级示波器时标配的N2140A（10:1/1:1 衰减比）；

•

PP0001A：1GHz无源探头，300 V CAT II；

•

PP0002A：800 MHz 无源探头，1200V CAT II；

•

N2870A（35MHz带宽1:1衰减比）。一般来说，为了避免额外放大示波器的噪声，小信号测量推荐小衰减比探头。

如果您希望方便购买是德科技的探头，可访问是德科技授权的分销产品旗舰店，用人民币购买现货。

立即注册下载产品资料，

了解更多无源探头的信息。

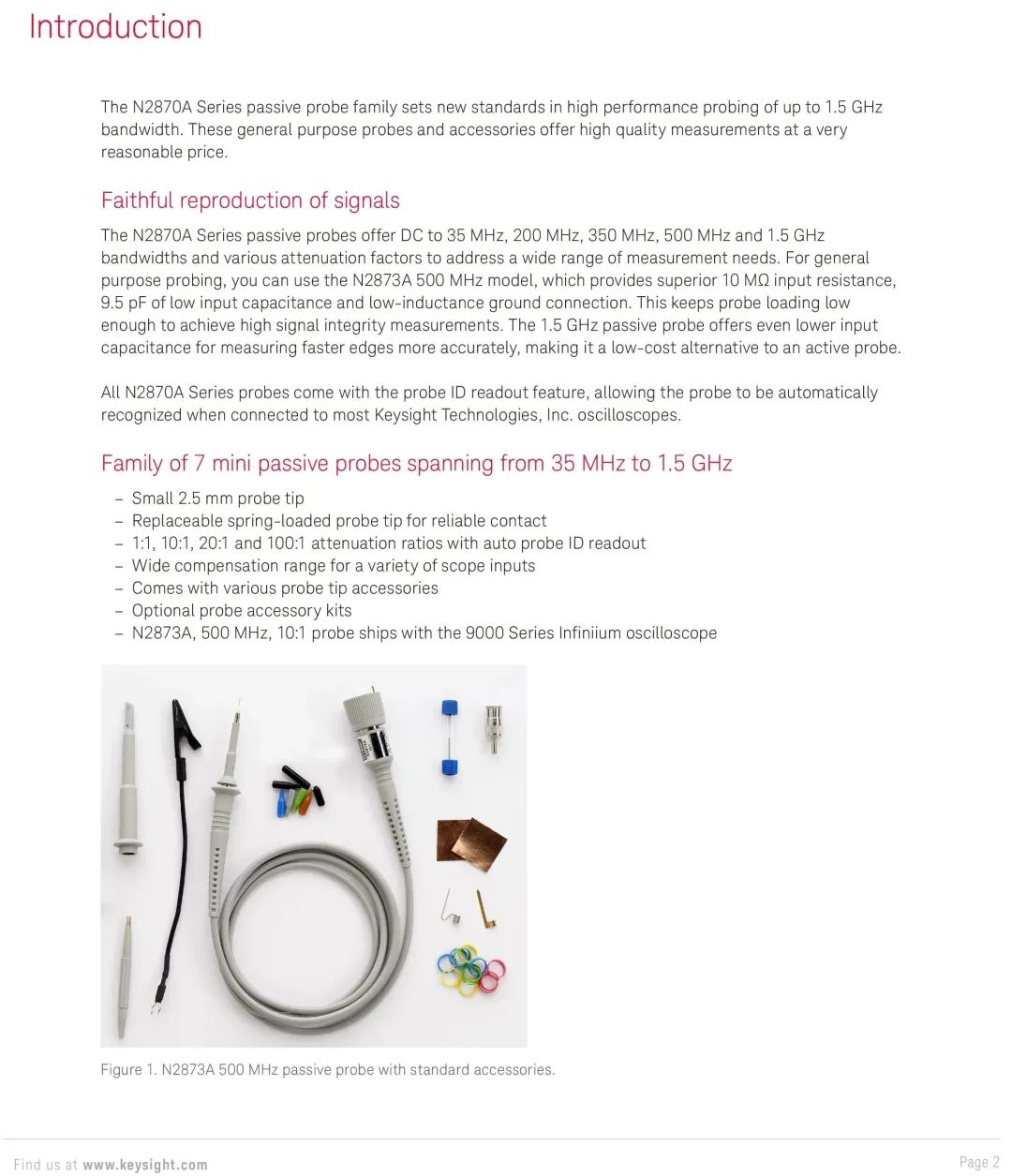

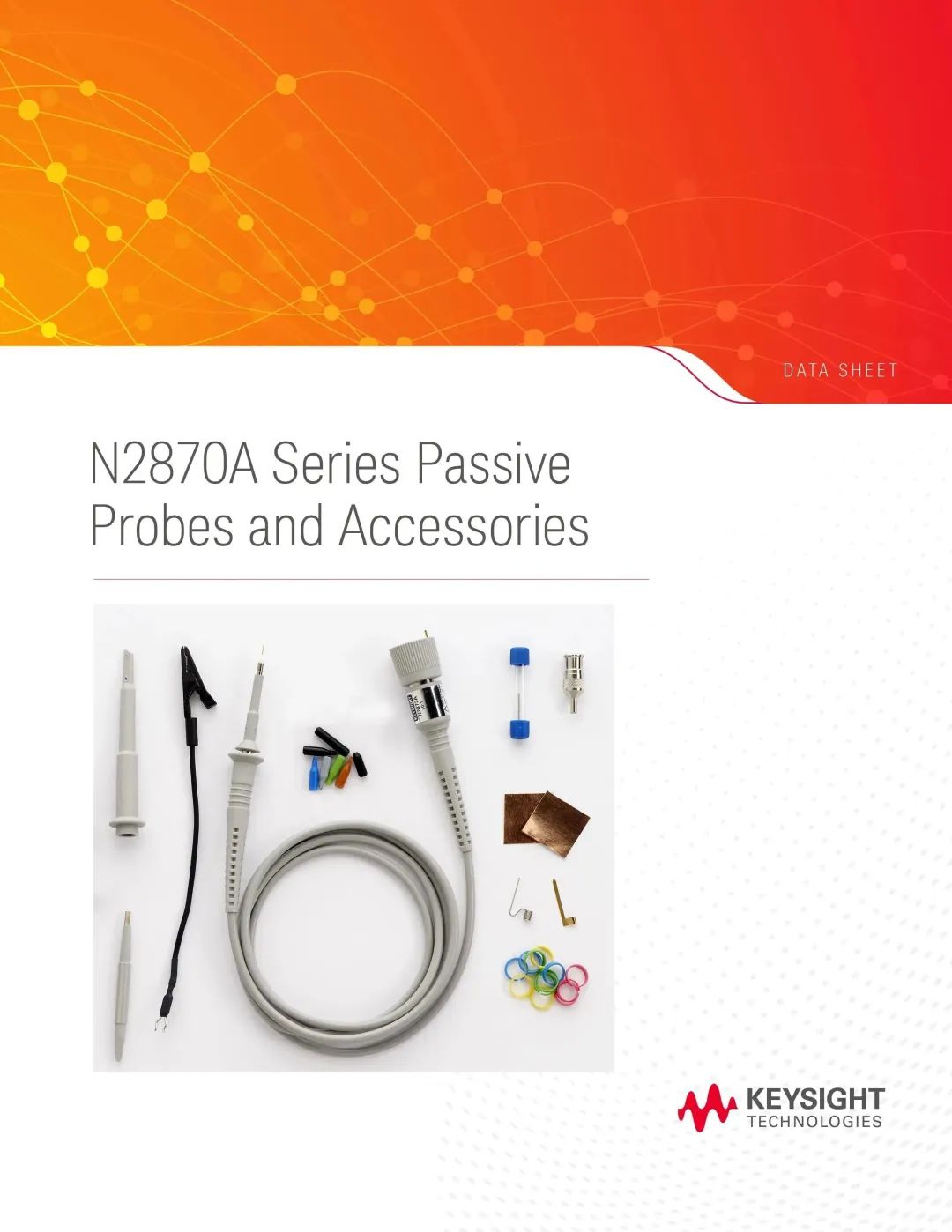

资料预览
