iDAQ智能汽车“巡诊”记 | 15项参数高速检测充电效能加速升级

来源:研华工业物联网发布时间:2023-02-091151浏览

询问 AI

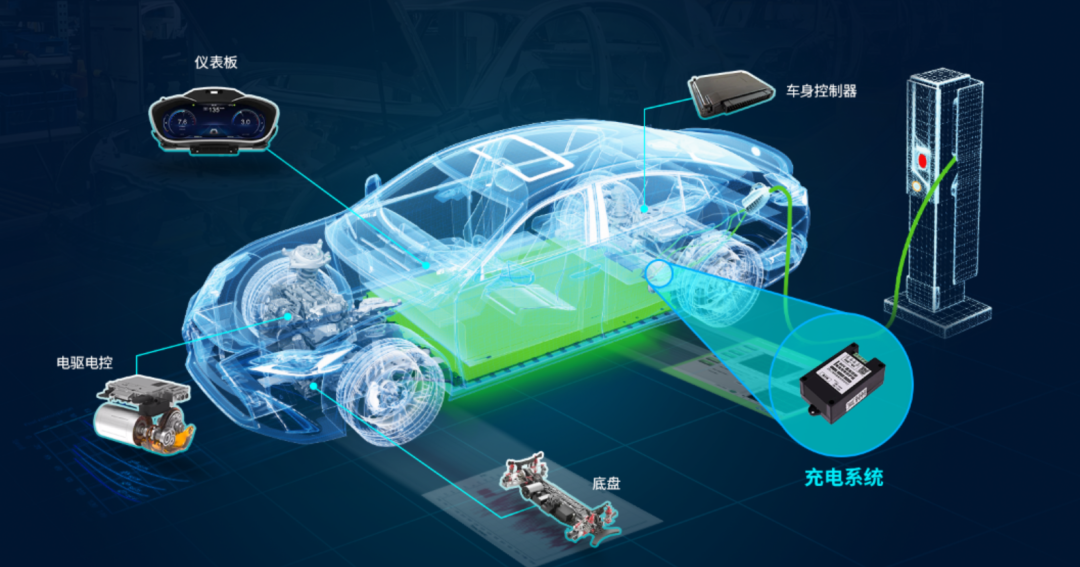

从充电系统、电机电控、零部件到整车安全

我们将为您提供新能源汽车领域

一站式测试测量解决方案

首先为您带来首期内容

iDAQ新能源汽车充电效率测试系统

充电加速度赋能新能源汽车发展

在政策及技术加持下，新能源汽车浪潮已然袭来。然而续航里程短、充电时间长、充电设备故障率高等成为制约新能源汽车发展的核心因素。

因此作为新能源动力发展的支撑性部件，充电设施的性能、充电效率及及可靠性测试至关重要。通过高速精密的测量仪，充电设备厂商可不断进行技术创新，逐步提升新车型的最大充电功率，缩短充电耗费时间，使新投入的兆瓦级充电系统可根据充电过程中电动汽车实际的需求功率，自适应地动态分配最优充电模块数量，柔性输出最佳充电功率，适配现在及未来所有车型，以最终实现“充电五分钟，续航二百里”的最终目标。

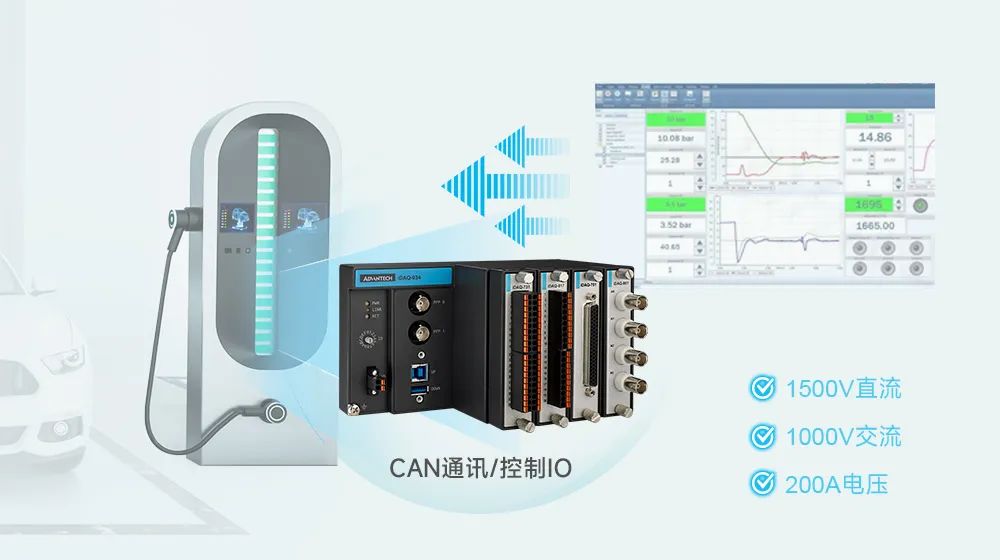

iDAQ充电效率测试系统

大功率快充时代发展的助推器

为助力充电效能优化，快速实现“即充即走”的充电体验，研华推出iDAQ新能源汽车充电效率测试系统，针对充电系统的PCS(功率变换模块)、超充桩充电模块及无线充电等进行测试，对储能关键部件 PCS 进行试验分析、技术评价、计算充电效率。

具体可用于测试充电过程的电能质量、转换效率、电流谐波、功率因数、总谐波、电压不平衡度、电流不平衡度、电压、电流、有功功率、视在功率、无功功率、有功电能、无功电能、频率等，记录相关数据以评估充电效率和充电品质，为电动汽车、充电桩、充电控制器进行策略优化以及充电效能升级提供重要依据。同时其精确的时间同步、无需复杂的布线、模块化设计等特点不仅可减少研发测试时间，还有利于优化成本效益。

系统技术优势

★ 支持10 路电流采集通道，200Arms，精度可达0.2%

★支持10 路电压采集通道，1500V 直流、1000V 交流，精度可达0.2%、0.5%

★16通道同步采样高达1 MS / s

★ 16位分辨率，软件可选低通滤波器

产品“组合拳”强势出击

满足繁杂的开发测试需求

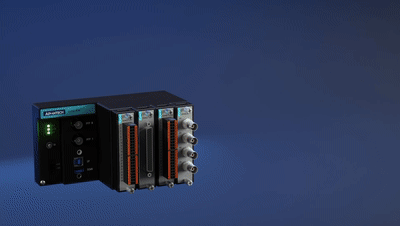

iDAQ系列多通道I/O模块

iDAQ系列具有丰富的I/O模块，用户可根据自身需求选择相应的模块。其中iDAQ-841-AE，是8通道1M/ch高速同步采集模块，支持电压和电流测量，其同步采样高达1 MS/ s，16位分辨率模拟输入，宽输入范围可达40 vpp(±20 V范围)。

iDAQ-731-AE，是32通道隔离DI/O(16通道数字输入，16通道数字输出)模块，支持高达10kHz的buffer采集/更新速率，具有高驱动能力，中断处理能力，600VRMS隔离保护功能，其数字输出类型可在sink (NPN)类型和source (NPN)类型之间切换。
