导出Gerber时出现 legend is not interpreted until output 的解决方法

AD在导出Gerber的时候，Dirll Drawing层的“.legend”出现Legend is not interpreted until output （即使在最终的输出也没有变化）。导致导出Gerber时并没有对应的显示标识。这个问题在高版本中最常见，通常是在放置钻孔表时，对应的选项没有进行设置。

1、在“放置”菜单栏中选择“钻孔表”选项，将钻孔表放置在对应的PCB界面，如图1所示。

图1钻孔表放置

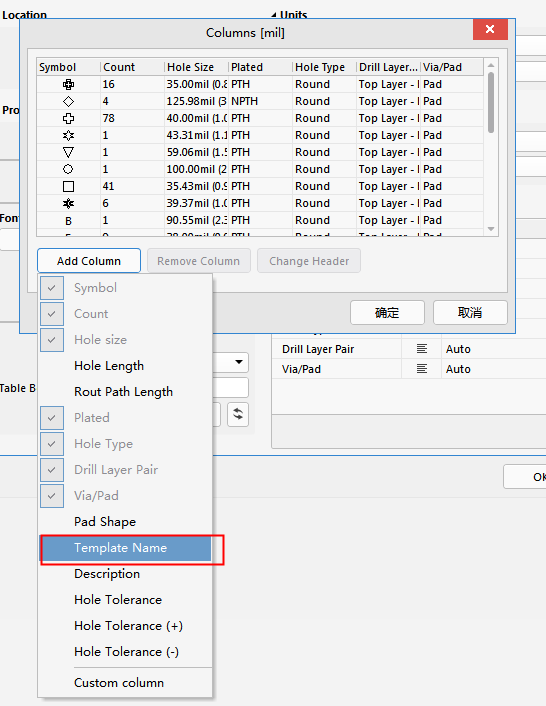

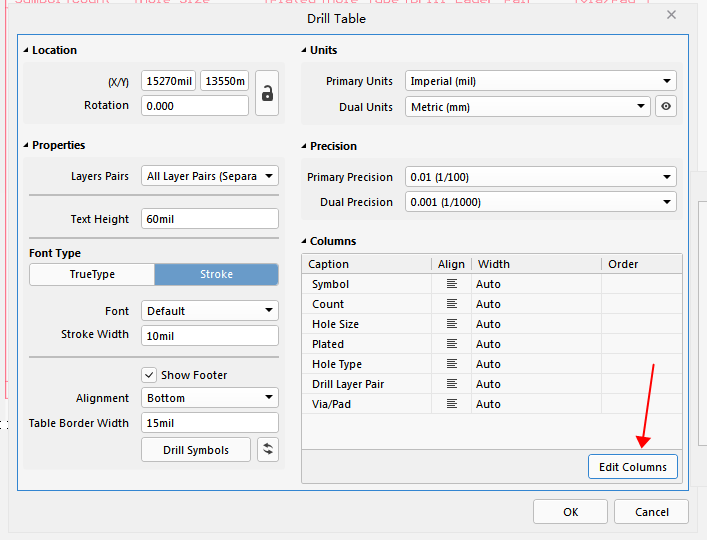

2、然后，双击钻孔表，弹出对应的属性对话框，在属性对话框中选择右下角的“Edit Columns”选项，将“Template”进行勾选添加，如图2所示。

图2添加“Template”选项

将“Template”选项进行勾选之后点击确定，可以看到钻孔表中会多输出对应属性的一栏，之后导出Gerber文件即可。
