教你如何正确使用Altium Designer的ActiveRoute强大的自动布线功能

随着软件版本的逐渐升级与优化，其增加的一些新功能随之也需要了解并且学会如何去使用。例如AD高版本中的自动布线的功能，对于PCB布线起到非常大的帮助，就来看下如何使用这个强大的自动布线功能（PCB ActiveRoute）。

1、首先我们需要去创建类,如图1所示。

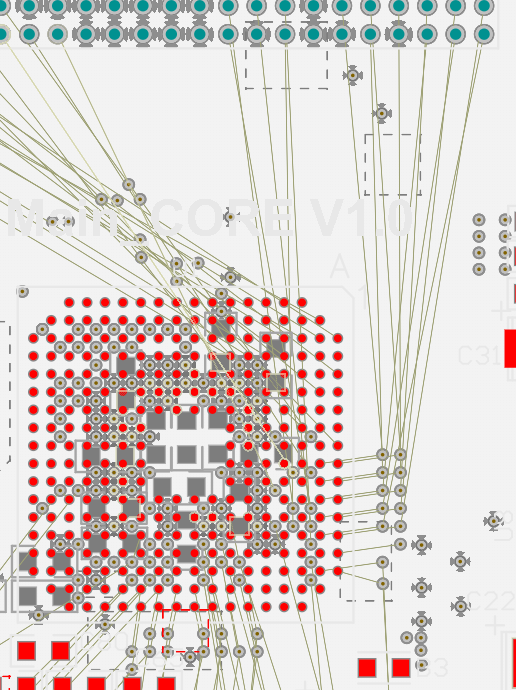

2、我们需要对器件进行扇孔，对于间距规则，线宽规则，高速信号长度规则进行建立和设置，如图2所示。

图1创建类

图 2 器件扇孔

3、建立好规则之后，就需要绘制DDR的走线。在PCB界面的右下角中的“Panels”中选择“PCB ActiveRoute”选项，如图3所示。

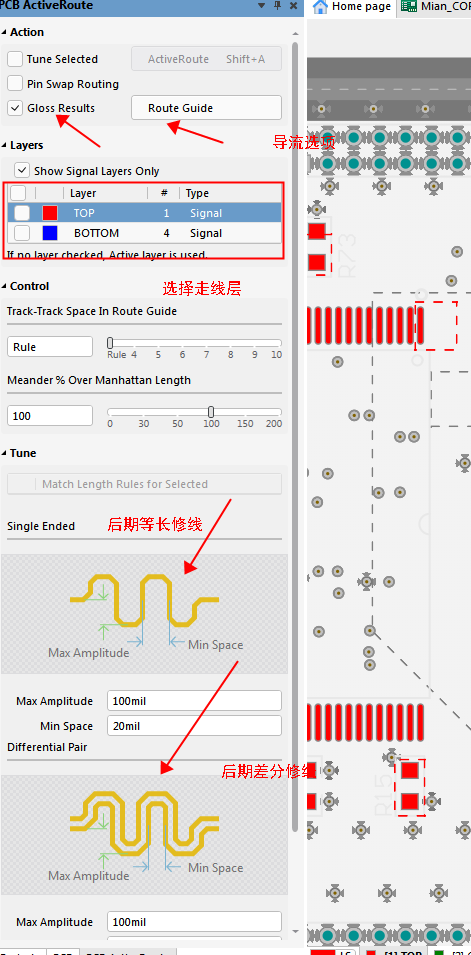

4、在弹出的自动布线得对话框中，我们依次来解释每个分栏的作用，如图4所示。

图3 自动布线选项

图4 自动布线对话框

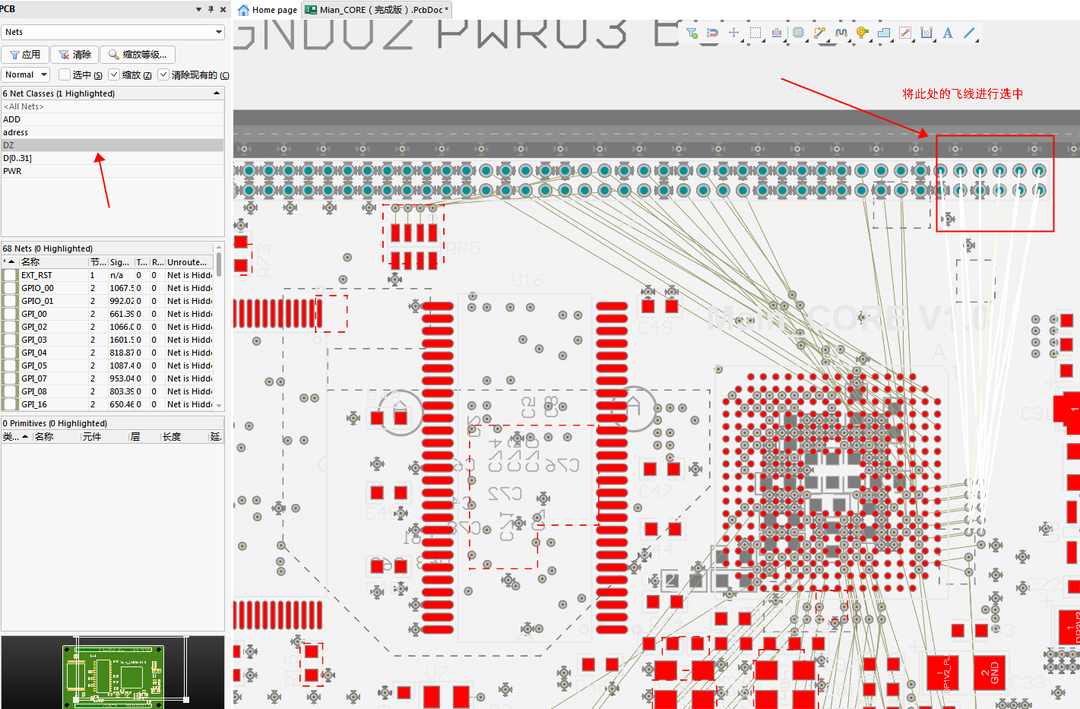

5、自动布线界面介绍完成之后，我们开始自动布线，回到“Panels”中的“PCB”界面，选择“DZ”组，如图5所示。

图5自动布线组及其飞线选中

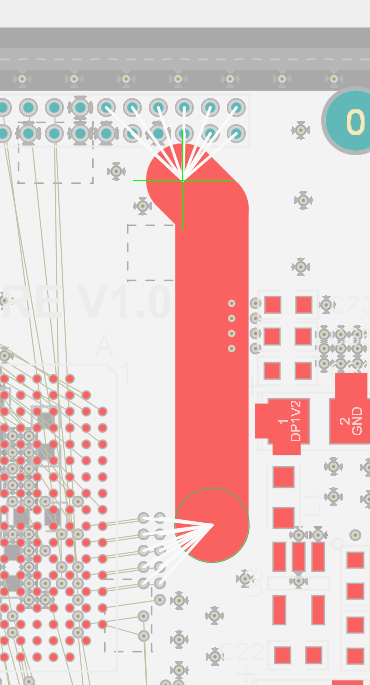

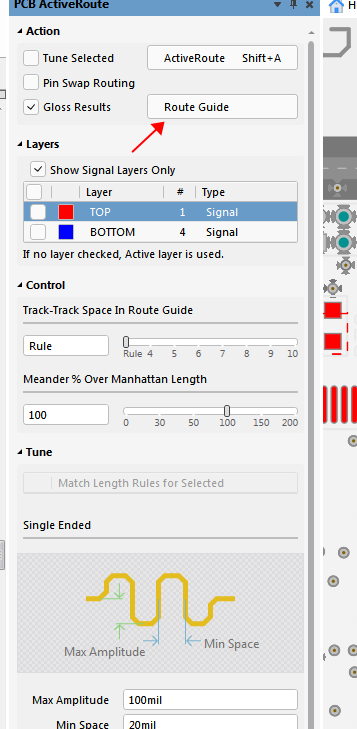

6、回到自动布线对话框，进行自动布线走线，点击“route guide”,如图5-48所示。

图6 自动布线轨迹选择

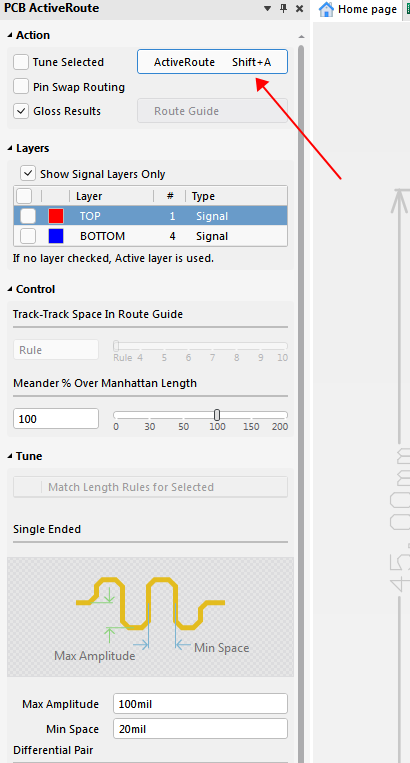

7、轨迹走线走完之后，点击“ActiveRoute”选项，进行自动布线生成，如图7所示。

图7 自动布线生成选择
