Altium软件中如何正确放置钻孔表以防出现空白现象

在进行PCB设计的时候 ，需要将钻孔表放置在PCB界面上。但是，有时候放置的时候钻孔表是一个空的状态，里面没有任何数值信息可以提供显示，那么这个时候应该如何去进行处理呢？

首先我们先来看下如何放置钻孔表：

1、在“放置”菜单栏中找到“钻孔表”选项，如图1所示。

2、点击“钻孔表”选项，钻孔表就会粘附在光标上，点击鼠标左键就可以放置钻孔，如图2所示。

▲图1 放置“钻孔表”选项

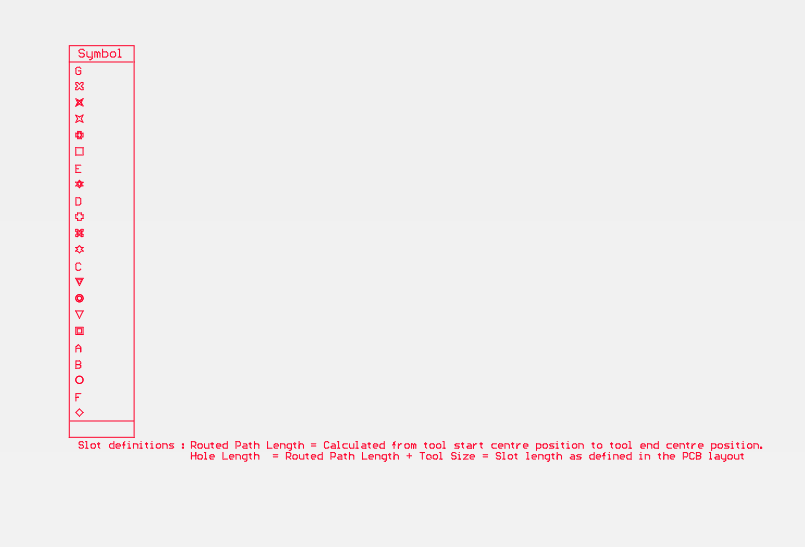

▲图2 钻孔表

我们可以看到此刻放置的钻孔表是任何数值显示都没有的，就是一个空的钻孔表。

那么如何才能将钻孔表内显示的对应参数数值显示出来呢？

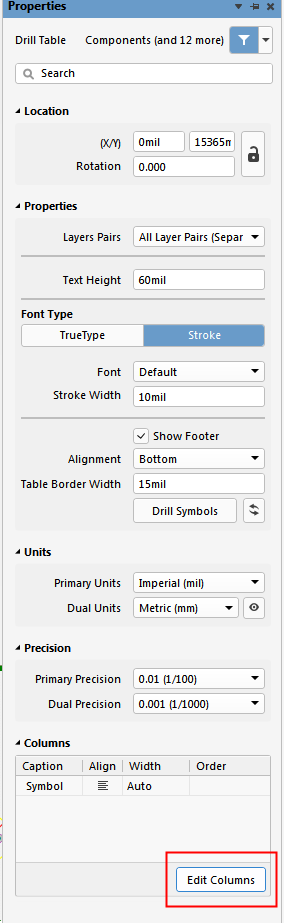

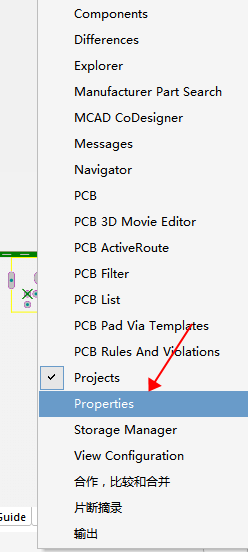

3、选中钻孔表，在右下角中的“Panels”打开“Properties”,就是打开钻孔表对应的属性框，选择属性框中的“Edit Columns”,如图3所示。

▲图3 钻孔表属性框

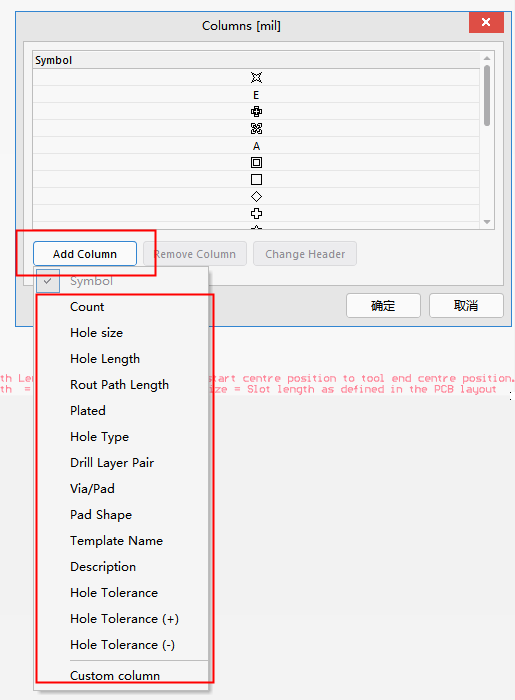

4、在弹出的对应的“Columns”对话框中，点击左下角的“Add Column”选项，在展开的参数名称中，需要显示哪一项参数就按照自己的设计需求进行勾选，如图5-41所示。

▲图5-41 钻孔表参数选择

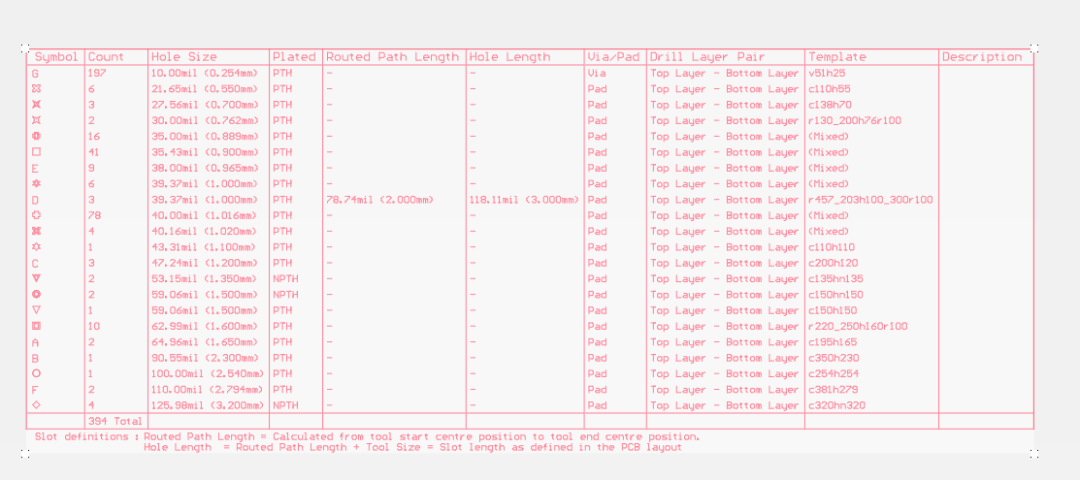

勾选完成之后可以来看下钻孔表的效果如图5-42所示。

▲图5-42 钻孔表输出效果
