微信运动用于计步，只要步数足够多，占领别人的屏幕——霸屏。

微信、QQ等社交软件里，都有运动这一项功能，只要一开通，每天走过的步数就会在里面排序，步数最多的能成功霸占别人运动封面主页，排名前几的还能收获几十甚至上百个赞。

不过，这年头要霸屏，也得霸亦有道，金华有个小伙子，屏是霸到了，但不仅没得到点赞，还落得很尴尬。为了得第一他把手机绑在狗身上。

小林是金华一家公司职员，他们部门的工作，大部分时间都是坐班，于是，走路这项运动很快在部门里流行起来。前段时间，办公室里七八个同事都添加了微信运动，每天相互比步数，为了增加积极性，同事们相互约定，只要有人连续一周步数排名全办公室第一，周末其他的人就要“集资”请他吃大餐。刚开始几天，大家轮流上第一，可到了第二个星期，小林突然成了一匹黑马，连续五六天，每天走接近3万步，不仅秒杀办公室同事，在微信所有好友里也是天天排第一。眼看就要周末了，同事们看到小林都啧啧称奇：“我每天拼命走也就一万多步，这个三万多步，估计我们这些人是跟不上了。”

每次听到夸赞，小林都笑而不语，不过，眼看着大餐马上要到手，小林却出事儿了。前几天的一个晚上，小林的一个同事饭后在江边散步，远远看见小林带着自家泰迪犬走来，刚想上去和他唠唠嗑，顺便交流一下走路经验。没聊两句，同事就觉得小林有点不对劲，好像神色慌张，恨不得马上溜走。
“对了，你今天走了几步？把手机拿出来，让我膜拜一下吧。”同事这么一说，让小林慌了神，追问半天，同事才发现，手机根本没在小林身上，而是绑在泰迪犬的遛狗绳上——这简直是真正的“狗代”嘛，这下，两个人都尴尬了。

最后，小林答应请全部门的人吃大餐，这事才算翻篇。

为什么把手机绑在泰迪犬上，步数会比人多？

大家推断，一个是小狗比较好动，二是小狗有4条腿，步幅小，对它们来说，两三万步简直就是毛毛雨。
爱抖腿的老公，比老婆多出三千步。除了让狗代走，在走友圈里，作弊办法还真不少，最常见的就是甩手机、抖腿。我们试验了一下，一天下来，同样是用苹果手机，一整天一起行动的一对小夫妻，爱抖腿的老公比老婆能多出三千多步。

为什么计步器也这么容易被蒙蔽？

计步器原理就是一个传感器，传感器内部有一个陀螺仪。我们运动时，身体会发生起伏变化，这时传感器就会把信息转化为步数。在收到抖动或摇动时，计步器会误认为你在走路。有好多走友承认，自己为了名次靠前一点，曾经“作弊”。

1、 手机上手环上，的运动步数是怎么来的？

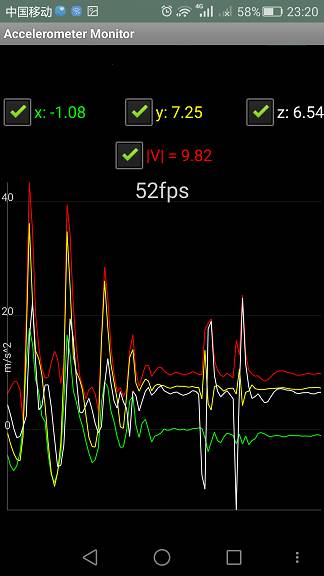

简单来说：能够精准计步由硬件和软件算法两方面组成，缺一不可。硬件是指内置的那枚强悍的三轴加速度传感器。其实三轴加速度传感器不神秘，在大多数中高档手机里都有配备加速度传感器。三轴加速度传感器的三轴是指空间中的 X，Y，Z 三个维度，有了这 3 个维度，手环就可以捕捉到手环在使用中的加速度变化，从而生成数据。重力加速度大家初中物理课上都学过，在此就不多说了。软件算法：程序猿根据三轴加速度实时捕捉到的三个维度的各项数据，经过滤波、峰谷检测等过程，使用各种算法和科学缜密的逻辑运算，最终将这些数据转变成手环 APP端的可读数字，步数、距离、消耗的卡路里数值等呈现在最终用户面前。

基于重力加速度的基本原理去实现工作的，加速度是个空间矢量，一方面，要准确了解 物体的运动状态，必须测得其三个坐标轴上的分量；另一方面，在预先不知道物体运动方向 的场合下，只有应用三轴加速度传感器来检测加速度信号。三轴加速度传感器具有体积小和 重量轻特点，可以测量空间加速度，能够全面准确反映物体的运动性质，在航空航天、机器 人、汽车和医学等领域得到广泛的应用。

2、 运动计步功能和哪些因素有关？

加速度传感器和算法是极其微妙的东西。总体上来说，大家在拿到 手环第一次设定时，一定要诚实准确填写各项信息！包括性别，身高，体重，年龄，这些稍微不准都会直接影响到加速度传感器的数据捕捉，进一步影响到算法运算，导致的结果则是计步不准、距离数据不对，消耗卡路里数值欠准度，从而得出不理想的数据，影响到您的个人运动数据。您的摆臂姿势、步幅、身形、路面的平整度、上坡下坡都会影响到计步数值。

3、 为什么一小部分同学觉得手环不够精确？

事情是这样的，手环在一定范围内存在公差是正常现象，殊不知物理学上还有“测不准定律”，各家手环均使用加速度传感器来作为计步的主要依据，但是由于采用的器件和算法水平不同，于是就产生了各款手环记录步数不一致的状况。手环在研发过程中专门找过各类人群（含职业运动员）对比过各家运动手环，还包括带有 GPS 模块、海拔计、气压计等各类传感器的运动手表，对比结果显示：手环具有极高的计步器精度，与佳明、松拓的专业运动计步手表数据能基本上保持一致。当然，这跟传感器和卓越的算法密不可分。即使是这样，我们觉得还不够好，程序猿仍然在进一步优化运动算法，尽可能的过滤掉日常生活中无规律的运动手势、动作（我们称为“过滤杂波”），以使得手环的精度达到最佳。手环计步器的精准度跟人的走路姿势，步行习惯都有关联。

但是，狗狗的运动频率、幅度、次数跟人类差不多的话，把手机绑在泰迪活着哈士奇这样的狗狗身上，一样可以测试出计步的效果。

至于手机绑在狗狗身上，是否可以计步。取决于：一是、算法是否滤除了狗狗的运动方式；二是，这个狗狗运动的三轴传感器的波形与人类的相似度。

“测不准定律” 由于物体运动的时候，时时刻刻都会受到毗邻阻力的影响。而这种毗邻阻力又与物体的运动状态有关，因而物体运动的时候，其状态就不可能准确测量。

4、如何精准的测量？

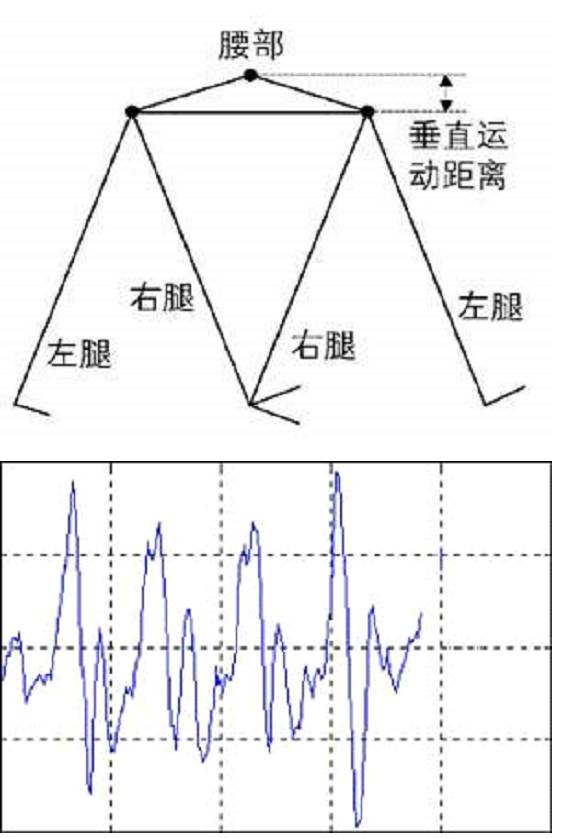

要实现检测步数首先要对人走路的姿态有一定了解。行走时,脚、腿、腰部,手臂都在运动,它们的运动都会产生相应的加速度,并且会在某点有一个峰值。从脚的加速度来检测步数是最准确的,但是考虑到携带的方便,我们选择利用腰部的运动来检测步数。如图1所示,行走时腰部有上下的垂直运动,每步开始时会有一个比较大的加速度,利用对加速度的峰值检测可以得到行走的步数。

将计步器佩戴在腰间采集到的垂直加速度曲线图,从图上可以清楚地看出有四个峰值,代表行走了四步,说明利用腰部的垂直加速度来检测步数是可行的。

根据资料显示,人行走的垂直加速度在±1g之间(1g为9.8m/s即重力加速度),考虑到还有重力加速度的影响,可选择测量范围在±2g之间的加速度传感器ADXL202来实现计步器。ADXL202是美国AD公司的一种低功耗、二维加速度传感器,输出如图3所示占空比(T1/T2)与加速度成一定比例的数字信号,因此信号可以直接用单片机的计数器来测量,无需AD转换电路或是其它特殊电路。

计步器的整机原理框图如图所示,ADXL202采集加速度信息并将数据送到单片机进行处理;单片机控制整个系统的工作并从数据中检测出步数送到LCD进行显示;外部控制按键进行开关机控制以及功能选择等。

本文不对电源转换、LCD显示等电路做详细介绍,重点介绍ADXL202芯片的电路设计。ADXL202可以输出X、Y两路信号,由于我们只测量垂直方向上的加速度,只用一路信号即可,需要注意的是,设计PCB时要摆放好芯片位置,保证使用时此路与水平面垂直。从图5可以看出ADXL202的电路设计并不复杂,在使用时我们要得到有用的信号需要设定它的采样频率和采样带宽。上述两个量是由电路图中的电阻Rset和电容Cx的取值所决定的。

采样频率过低,不能准确反应数据的变化情况;过高则引入很多无用信息,增加了系统运算量,需要根据实际情况选择合适的采样频率。根据资料显示,人行走的频率一般在110步/分钟(1.8Hz),跑步时的频率不会超过5Hz,选择100Hz的采样频率可以比较准确地反应加速度变化。1/T2即为数据的采样频率,计算方法为T2=RSET(Ω)/125MΩ。RSET的范围可从500kΩ~2MΩ,这里我们选择RSET=1.25MΩ,采样频率为100Hz。

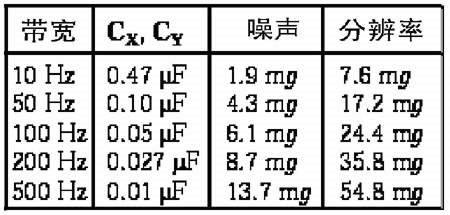

滤波带宽定义为需要检测的最高频率, 由滤波电容Cx设定,带宽的设定会影响噪声的大小和分辨率。从附表中可以看出,带宽越小,噪声就越小,而分辨率会越高,减小滤波带宽对减小噪声和提高分辨率都是有利的。但是,数据曲线中越尖的地方含有的高频分量就越多,滤波带宽减小,采集到的数据曲线就变光滑,峰值相应变小,这对我们进行峰值检测是不利的。因此我们折中取滤波带宽50Hz,根据公式F-3dB=1/(2π(32kΩ×C(x,y))计算,Cx选择0.10μF。

检测的准，真的是正确的产品方向么？

据说很多人用了某米手环觉得手环计步比一般的手机计步数量偏多；另外听说华为投了不少博士、专家专门研究手环、手表、手机的计步算法，试图把计步做得非常精准。

从霸屏的角度看，也许计步计的准未必是客户所需要的。
