直流无刷电机科普小知识

直流无刷电机是一种典型的机电一体化产品，由于没有电刷和换向器（或集电环），又称无换向器电机。上世纪中叶晶体管诞生，用晶体管换向电路代替电刷与换向器的直流无刷电机应运而生，它的出现克服了第一代无刷电机的缺陷。

东芝推出的直流无刷电机驱动新产品TB67B001BFTG，是一款适用于无传感器3相无刷PWM斩波电机驱动IC，其通过改变PWM占空比，就可以控制电机的转速。

01 驱动器的功能特性分析

新品TB67B001BFTG是内置高频振荡器，支持高速控制功能的3相直流无刷电机驱动IC。它采用东芝的双扩散型MOSFET——DMOSFET作为输出功率晶体管，最高额定输出电压为25V，最大额定输出电流为3A。

此外，TB67B001BFTG还内置了超过最大旋转频率的异常旋转频率检测功能，异常旋转检测频率最大为1.875kHz，比现有产品TB67B001FTG提高了25%，可以实现更高转速的电机控制。

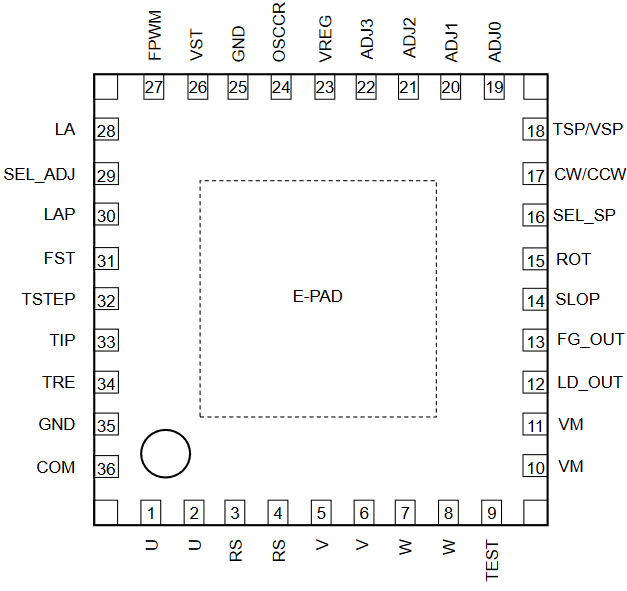

TB67B001BFTG引脚配置图

该产品采用QFN36封装，引脚和封装与TB67B001FTG兼容，可用在与现有产品相同的环境中，便于替换。此外，尽管采用了小型封装，这款电机驱动IC输出导通电阻仍为0.6Ω（RON(H)（典型值）+RON(L)（典型值），有助于减少发热量。

02 驱动器的主要特性

直流无刷电机驱动IC TB67B001BFTG的特性如下：

• 在3相全波模式下，可实现无霍尔传感器120／135／150度方波驱动，驱动1个无刷电机

• 电流输出绝对最大额定值3A，电源绝对最大额定值25V

• 转速控制命令可选PWM脉冲占空比输入或模拟电压输入

• 具有超前角控制、重叠换向功能，可选择软开关


• 内置多种安全功能，包括热关断、过流检测、欠压锁定、堵转检测


• 小型封装QFN36：5mm×5mm(典型值)

以下是TB67B001BFTG的主要规格：

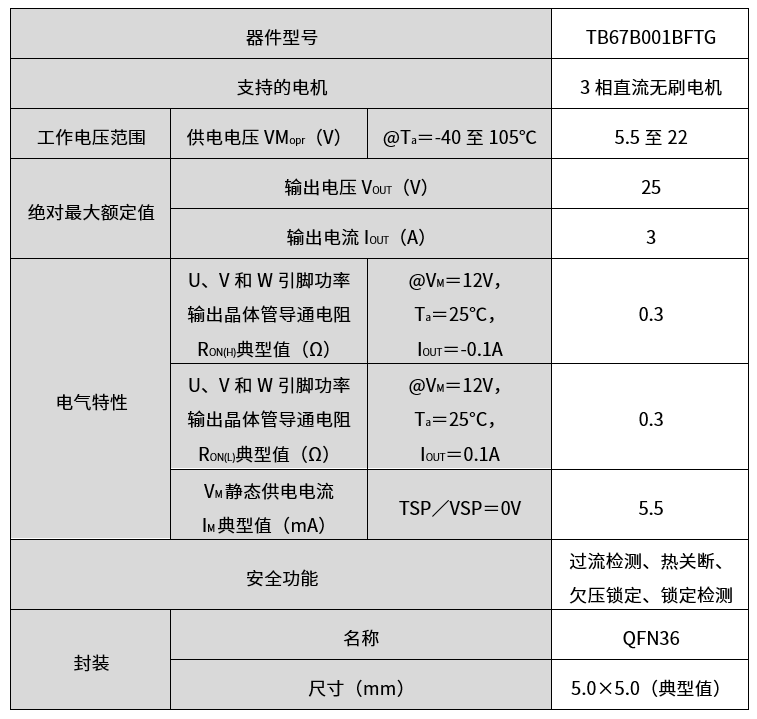

TB67B001BFTG规格图

03 产品亮点及应用方向

TB67B001BFTG的最大亮点在于它是东芝上一代产品TB67B001FTG的升级产品，在驱动高速电机的性能方面有很大提升，同时引脚和封装与现有产品TB67B001FTG兼容，因此可以直接替代。

由于TB67B001BFTG适用于高速电机控制，同时支持5.5V至22V电机供电压范围，因此它不仅可用于服务器风扇、净化器风扇、扫地机器人等消费类产品中应用，也是低压水泵、低压空气泵、小风扇的电机选型的理想选择。
