经常会有小伙伴们遇到layout中的覆铜平面显示网格这种情况？今天就为大家讲解怎么解决这个问题。我们可以看到现在这个pcb板的覆铜平面显示的是网格

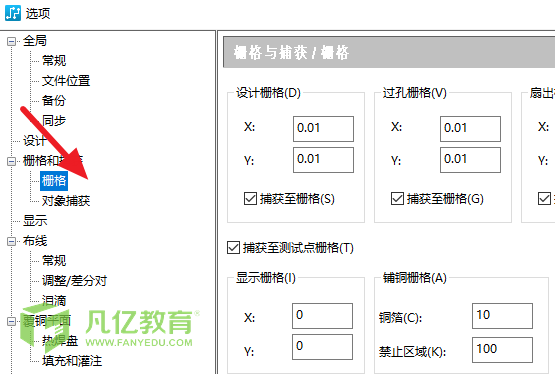

1、首先，我们先使用ctrl+enter快捷键打开默认设置界面，然后点击删格。

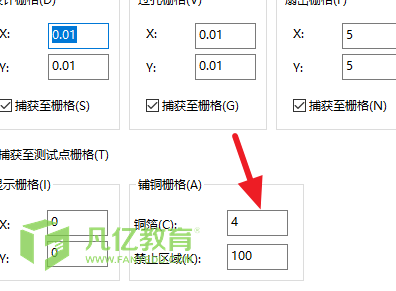

2、接下来我们需要修改右边的铺铜删格的大小，一般设置为4，修改后点击应用然后点击确定。

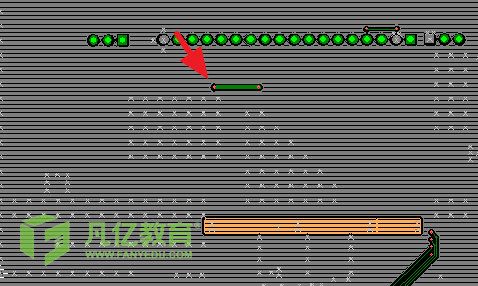

3、修改后需要重新覆铜，覆铜后我们可以看到还是显示网格铜。

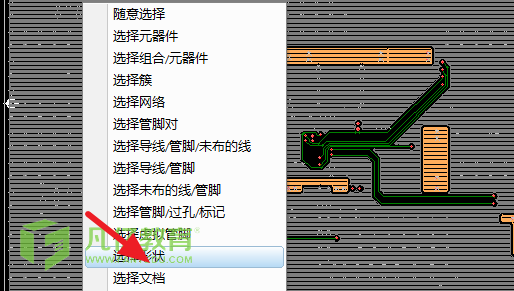

4、如果还是显示网格铜，右键选择形状，然后选择覆铜。

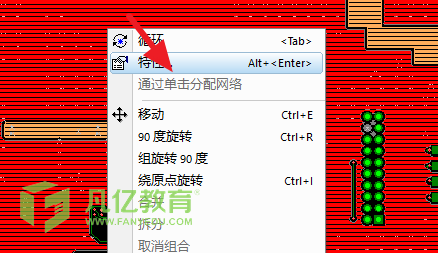

5、选择覆铜后右键特性。

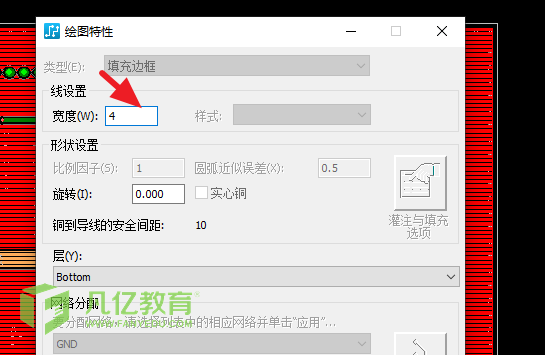

6、选择特性后我们在这个界面修改覆铜的宽度，该为4后点击应用，点击应用后等待重新铺完铜。

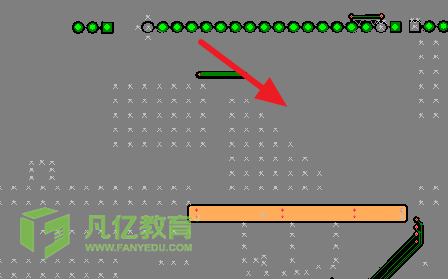

7、现在我们看到覆铜平面不显示网格了。希望大家看到这篇文章后以后都能自己解决这个问题。
