三颗芯片150多元，我修改电路省了140多元，老板怒赞

之前设计了一款电路板，软件调试已经完成，测试工作也完成。照理应该可以进入量产阶段了，但是老板却迟迟不肯生产。原来，老板觉得这个电路板成本太高了。其中最让人吃惊的就是，三颗相同的芯片就要了150多元，每颗的单价就50多元。三颗芯片的成本就已经占了整块电路板总成本的一半了。

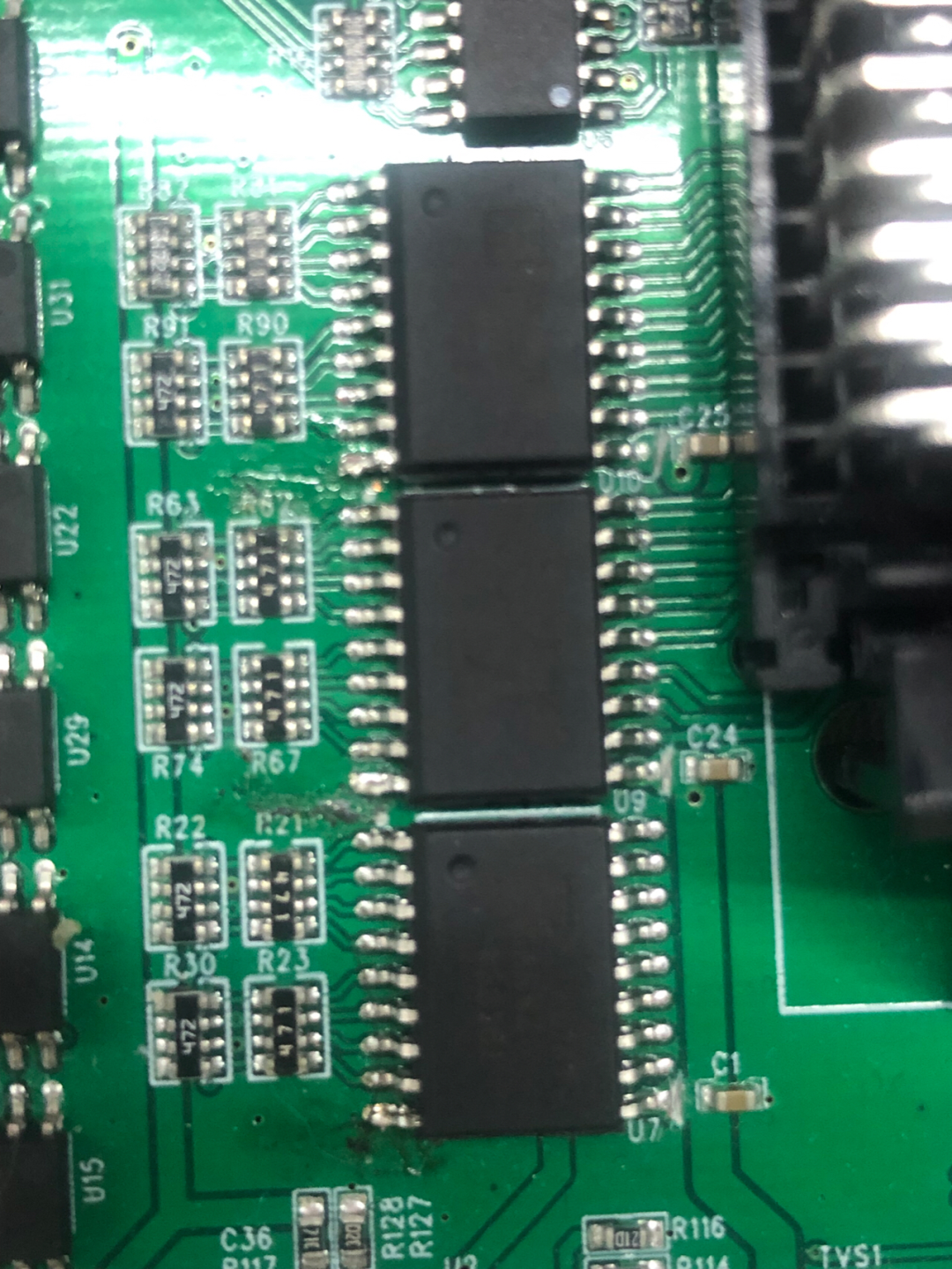

电路中用到了三颗功率电子开关，每颗8路输出，一共24路输出。实物如下图所示。

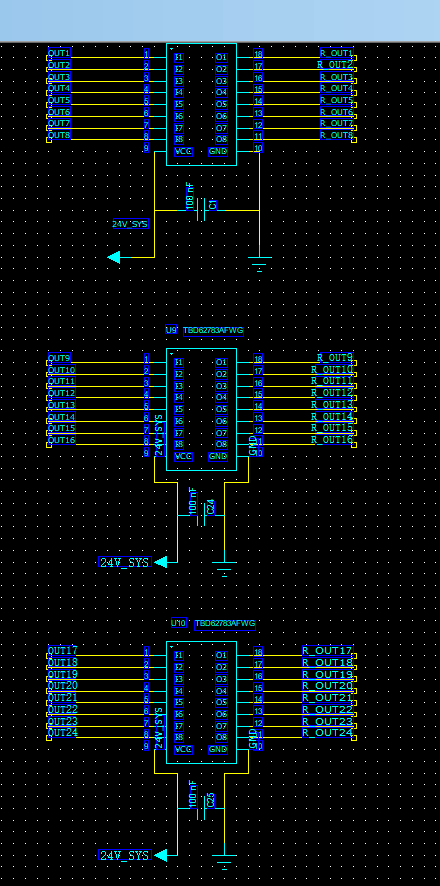

对应原理图如下。

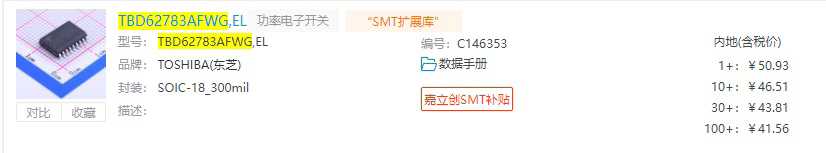

芯片价格大概50元。

老板问我有没有其他方案可以替代这三颗芯片的，单单这三颗芯片的成本都已经可以生产一块电路板了，当前这块电路板的功能虽然功能调试完成，但是这么高的成本生产出来，注定是卖不动的，如果不想办法把三颗芯片替代掉，之前的工作都是白搞的了。
我跟老板说，给点时间，让我评估一下。这颗芯片是8路的功率电子开关，可以考虑用分立器件将每一路输出独立出来设计。但是用分立器件设计要占用很多PCB空间，目前设计的电路板是两层板，单面布局，如果用分立器件设计，元器件放不下，就要考虑双面布局，两层板变成双层板，又或者是扩大板框。
我先是把这三颗芯片的电路改成分立器件的电路，然后按照原来的板框，尝试布局，看能不能摆得下，并且看两层板能不能把线走通。如果不能，就要说服老板改四层板，双面布局，或者是扩大板框。

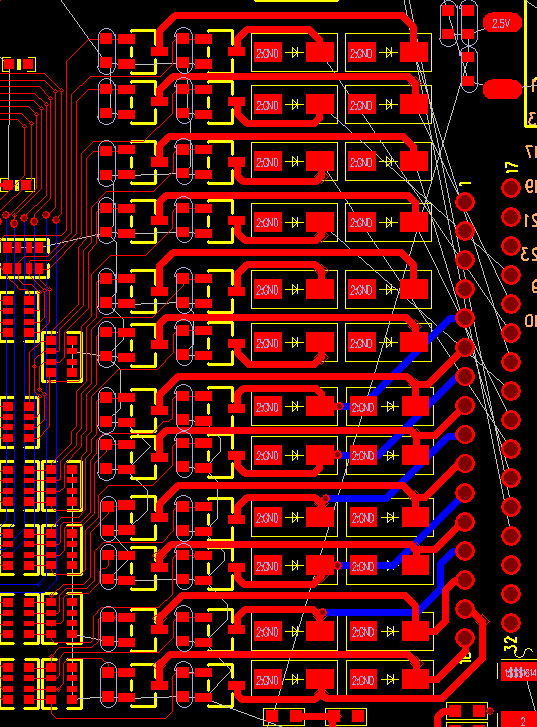

经过了一天的努力，最终还是被我摆进去了，器件摆得很紧凑，有条有理，大部分的走线都能在顶面走通，小部分走线可以通过切换到底面完成走线。最后顺利完成了PCB修改设计，不需要两面布局，也不需要改四层板，更不需要扩大板框。

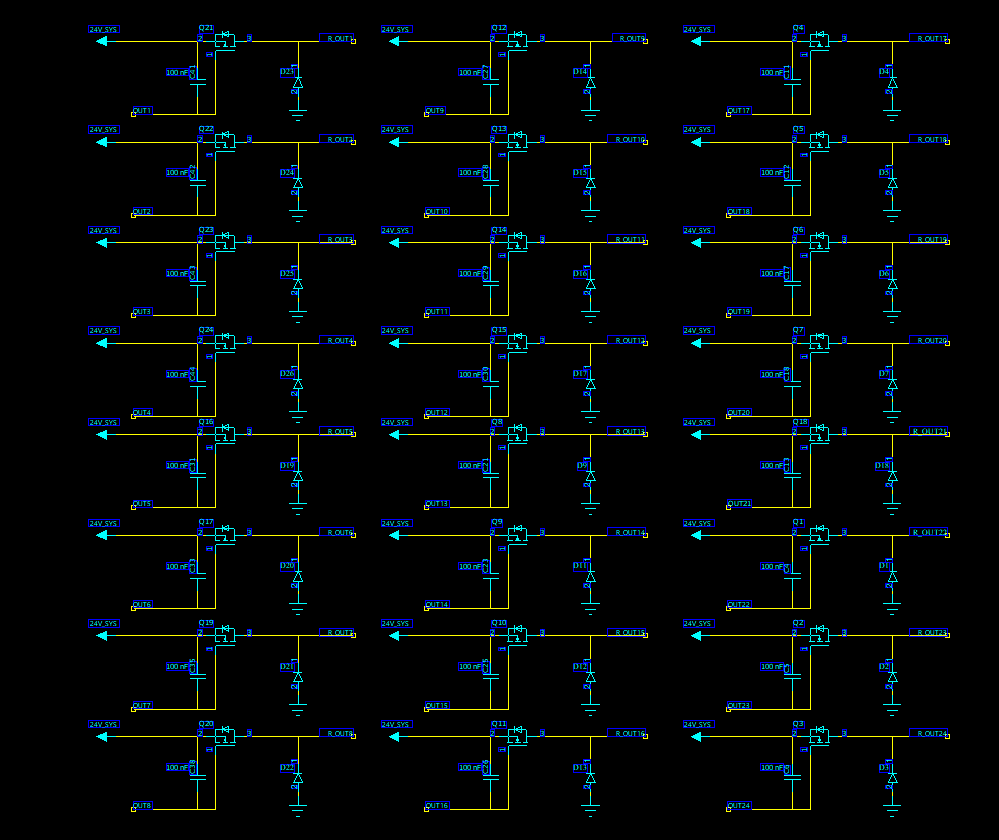

我又大概算了一下分立器件的成本。分立器件设计每一路输出主要用到了三个元器件。如下图所示。

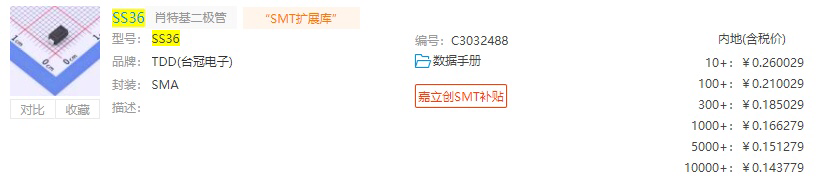

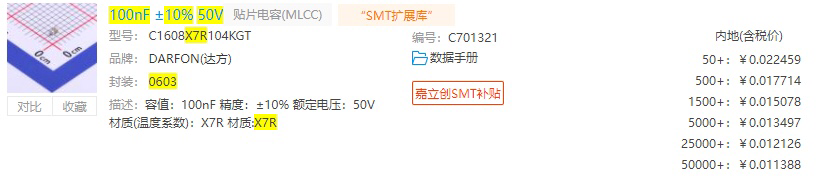

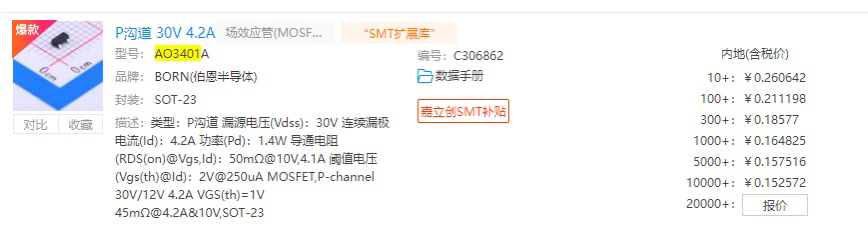

每个器件的成本大概如下。
这样算起来，每一路才5毛多钱，24路也才13元左右，比起150多元，真是天差地别。
当老板再次问起这件事情时，我告诉老板，已经找到了解决方案，成本能省掉140多元，并且PCB已经修改好，随时可以打板验证。
老板听了，拍案叫绝，欣喜若狂，连连怒赞。
