拆解报告：COSLIGHT光宇330W便携户外电源
来源:充电头网发布时间:2023-01-11701浏览
询问 AI充电头网拿到了一款光宇集团COSLIGHT品牌的户外电源，这款户外电源具备330W输出功率，支持无线充电，PD和USB快充。此外还支持DC接口和点烟器输出，满足不同设备供电需求。这款户外电源内置288.6Wh锂电池，外置充电器设计，属于轻量型产品，便于携带。下面就带来这款便携户外电源的拆解，一起看看内部的用料和做工。
光宇330W户外电源外观

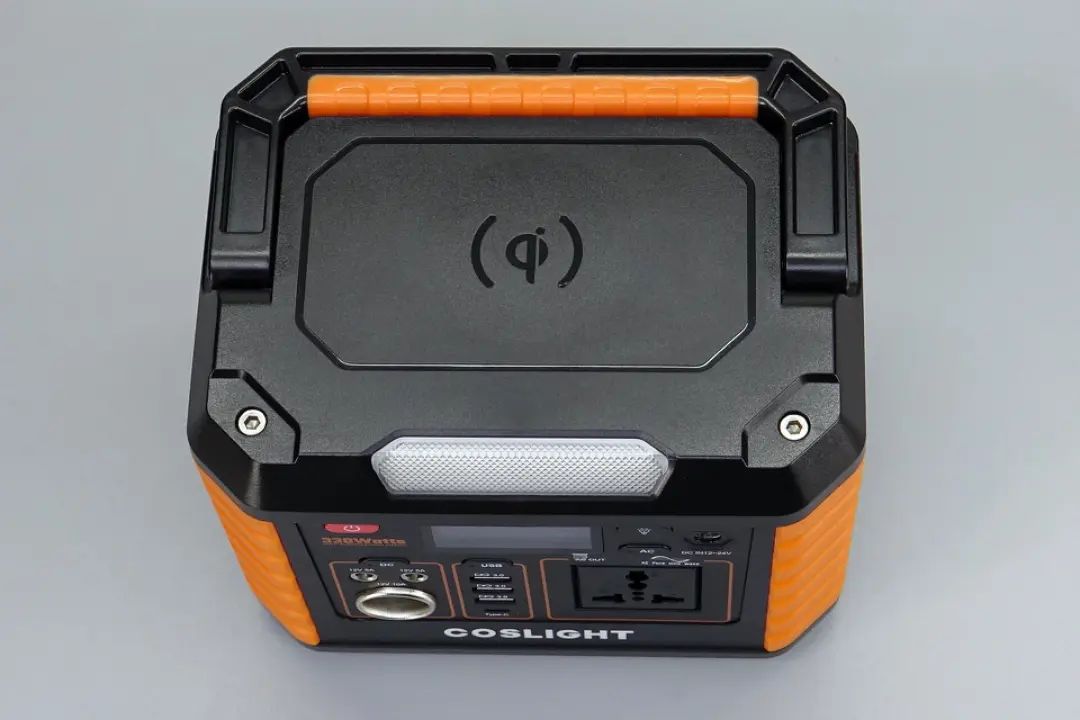

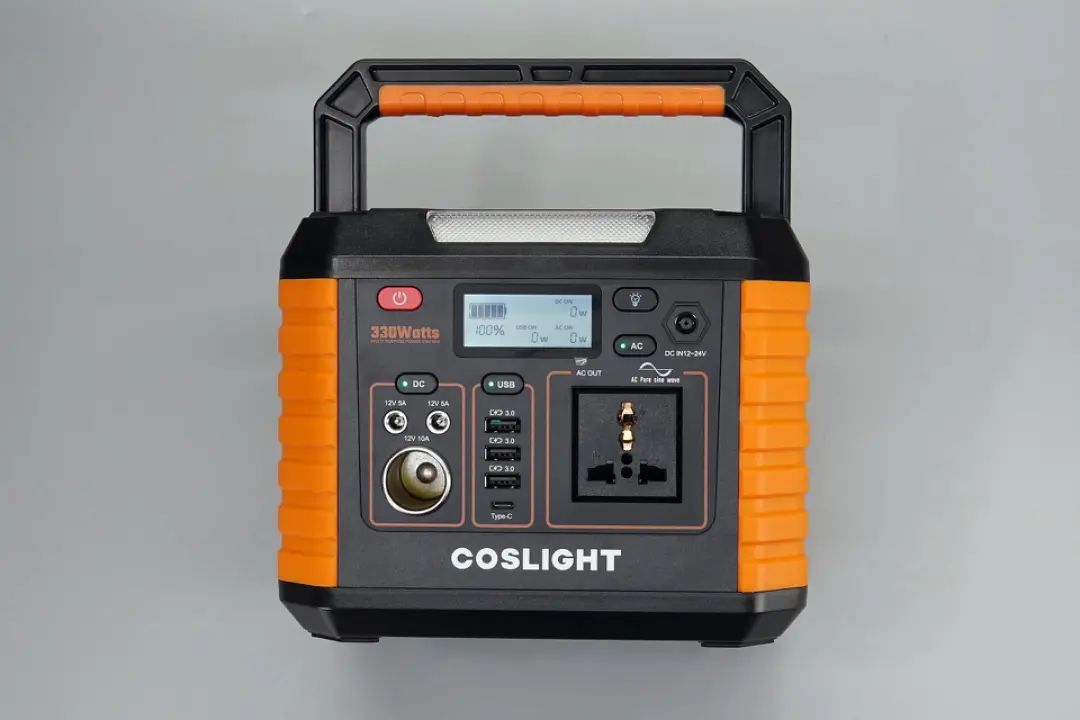

COSLIGHT 330W户外电源采用常见的橙、黑组合配色，外壳磨砂抗指纹，机身顶部设有qi无线充电标识以及可收纳提手，搬运方便且可以将手机放在顶部进行无线充电。

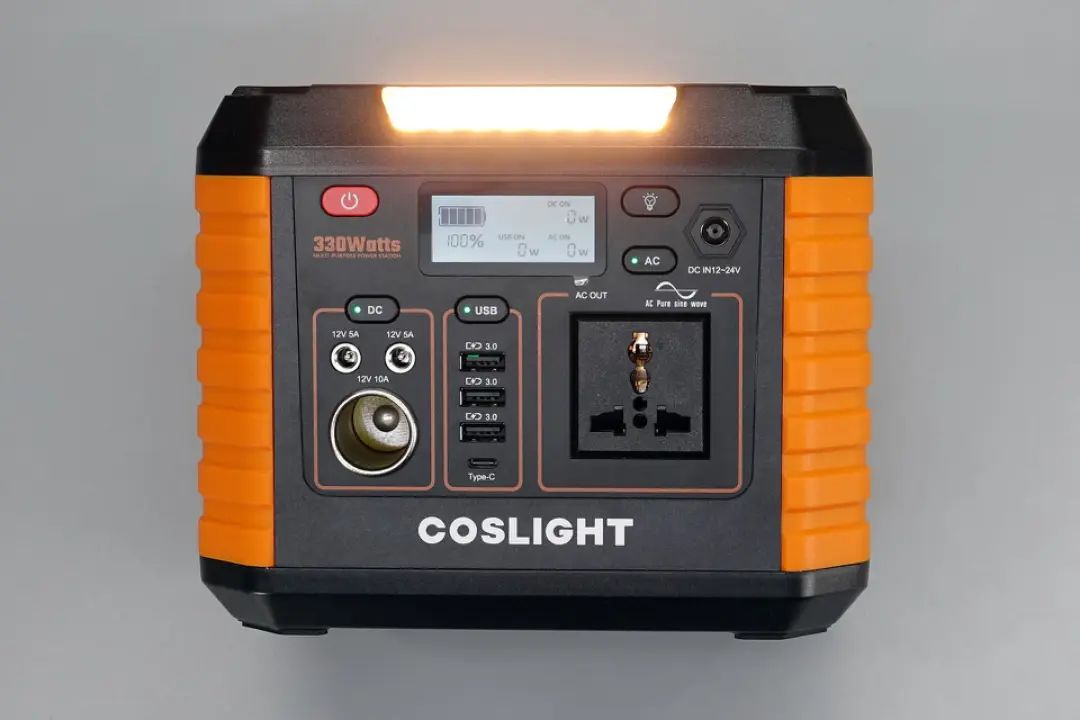

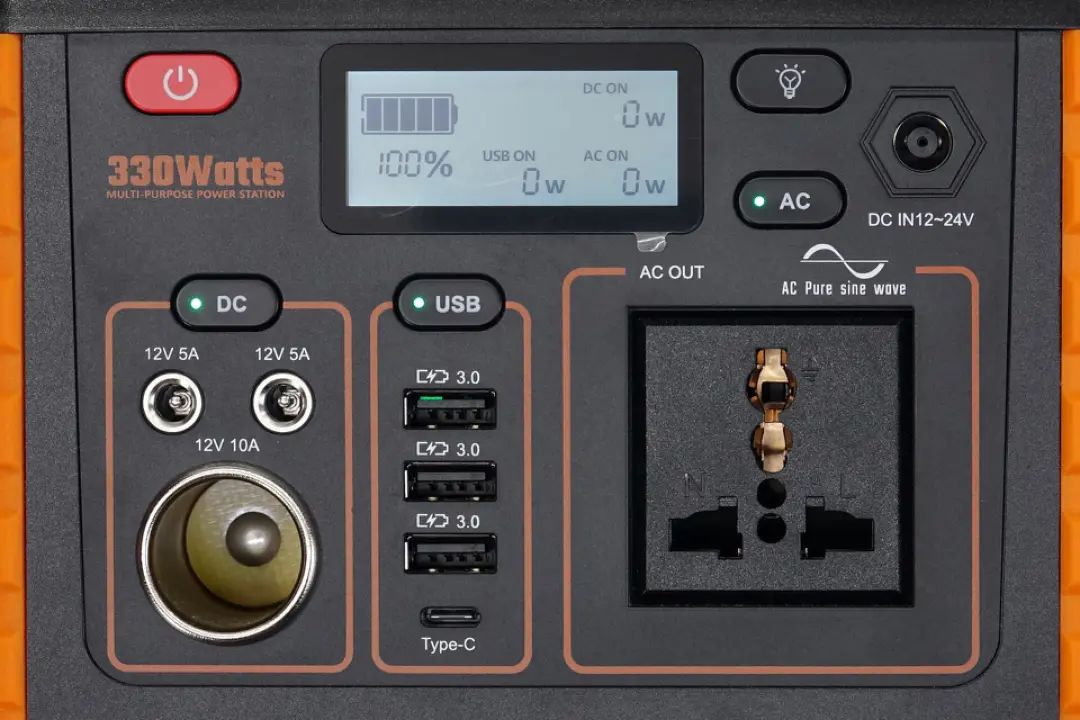

机身正面设有照明灯、显示屏、AC插口、3A1C四个USB接口、两个DC 5521接口以及点烟器，此外还有DC输入充电口、总开关键以及照明灯、AC、USB、DC四个功能模块相对应的独立开关键。
AC、USB、DC输出模块开关键与指示灯二合一设计，不仅各模块间通断电互不影响，还能通过指示灯状态进行判断，十分灵活方便。显示屏可以显示户外电源剩余电量以及三个功能模块各自的输出功率。
配备照明灯可在夜间或紧急情况下提供光源，很实用。

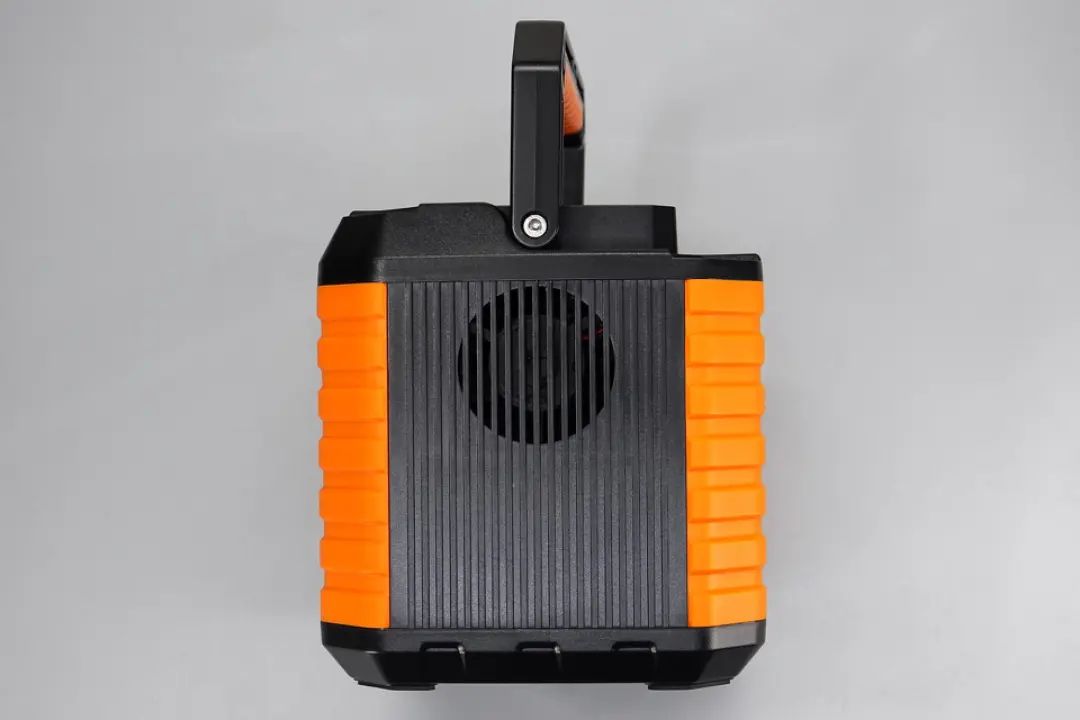

机身一侧设有风扇窗口以及主动散热风扇。

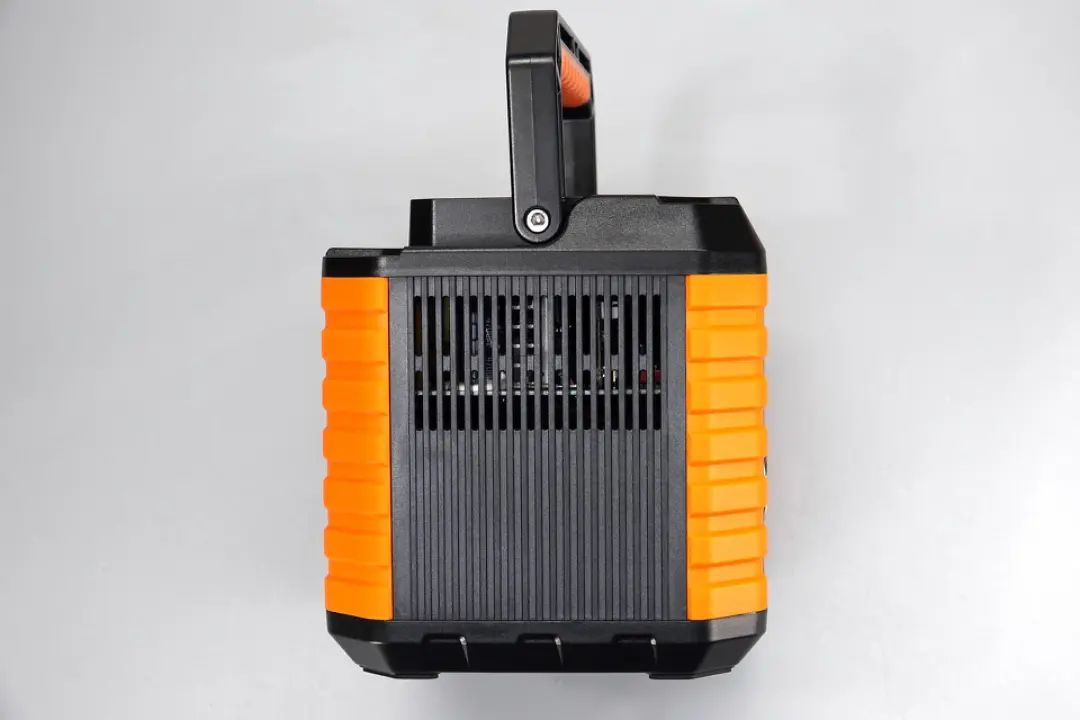

另一侧也有散热窗口，通过内置的风扇进行吹风主动散热，保证户外电源长时间稳定工作。

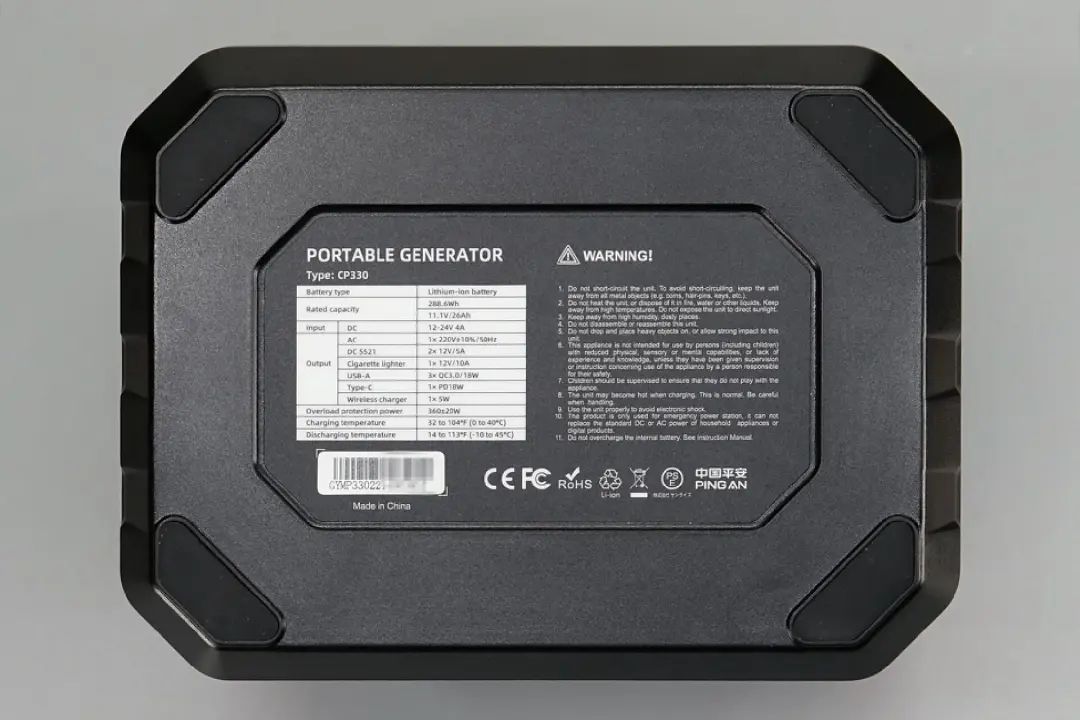

机身底部四端设有防滑垫，中心贴有产品铭牌
型号：CP330
电池类型：锂离子电池
额定容量：288.6Wh 11.1V/26Ah
DC输入：12-24V 4A
输出：
AC：1*220V±10%/50Hz
DC 5521：2*12V5A
点烟器：1*12V10A
USB-A：3*QC3.0/18W
Type-C：1*PD18W
无线充：1*5W
过载保护功率：360±20W
充电温度：32-104℉（0-40℃）
输出温度：14-113℉（-10-45℃）
产品由中国平安承保，通过了CE、FCC、PSE认证。

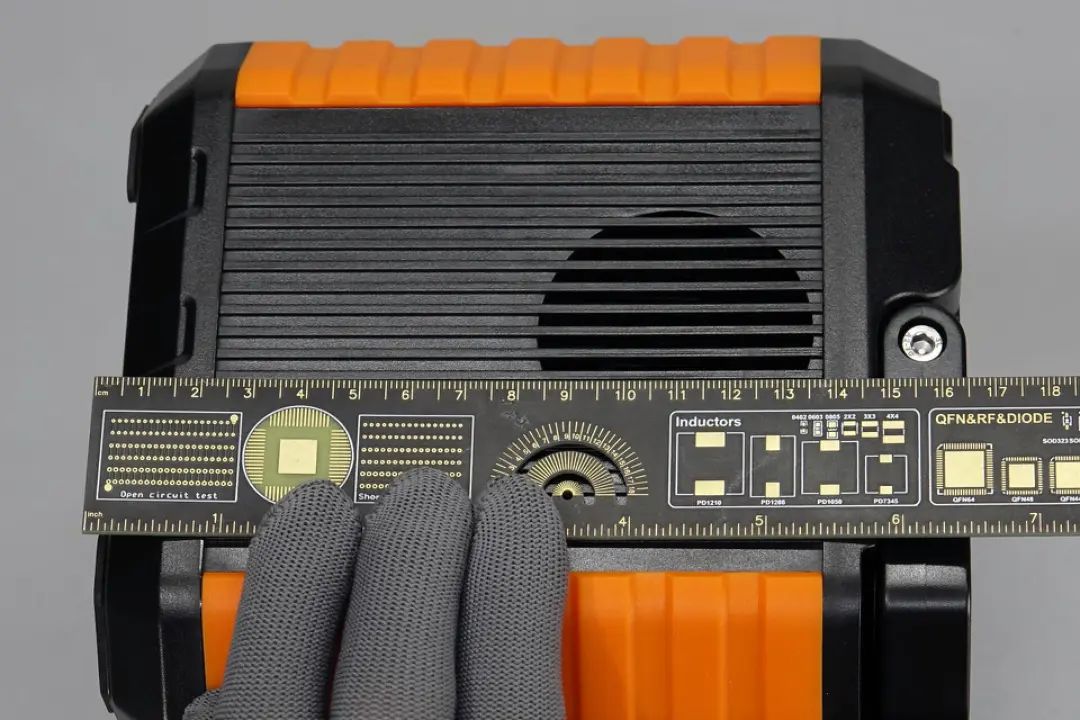

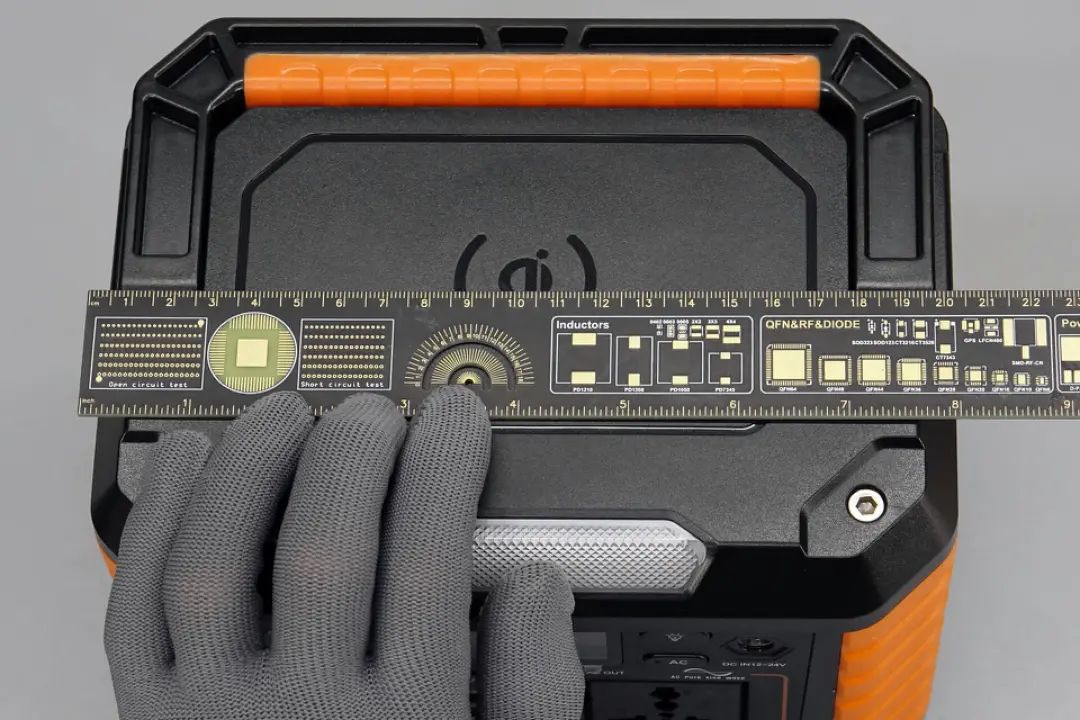

测得这款户外电源机身长度约20cm。
宽度约15.5cm。
高度约16.5cm。

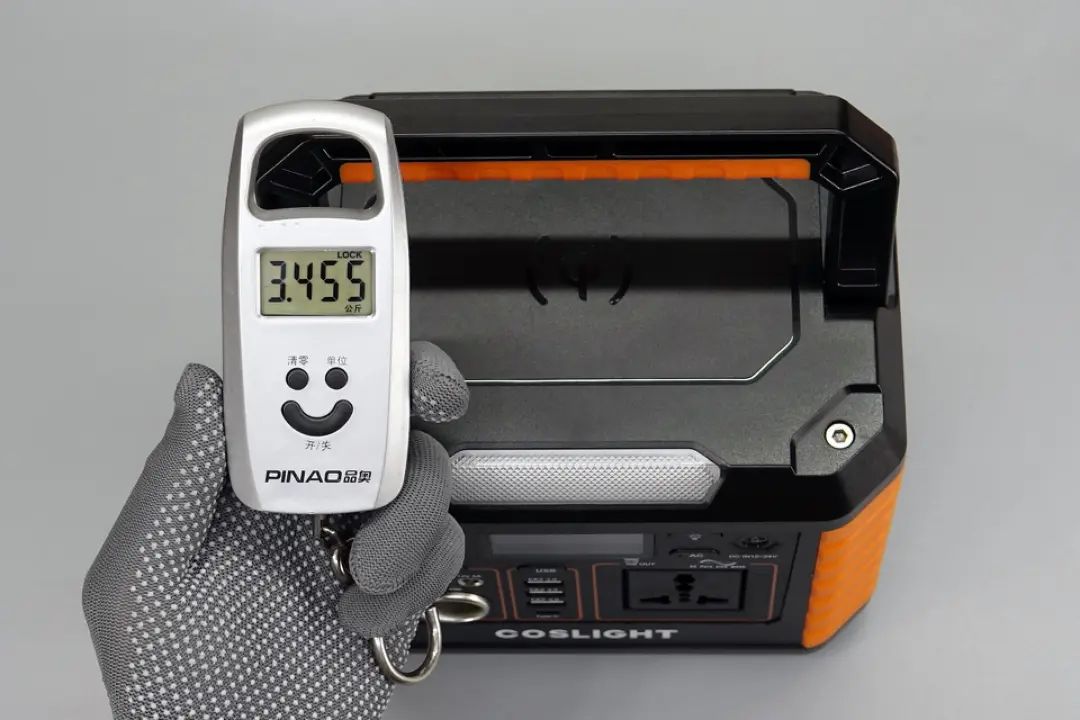

重量约为3.5kg。

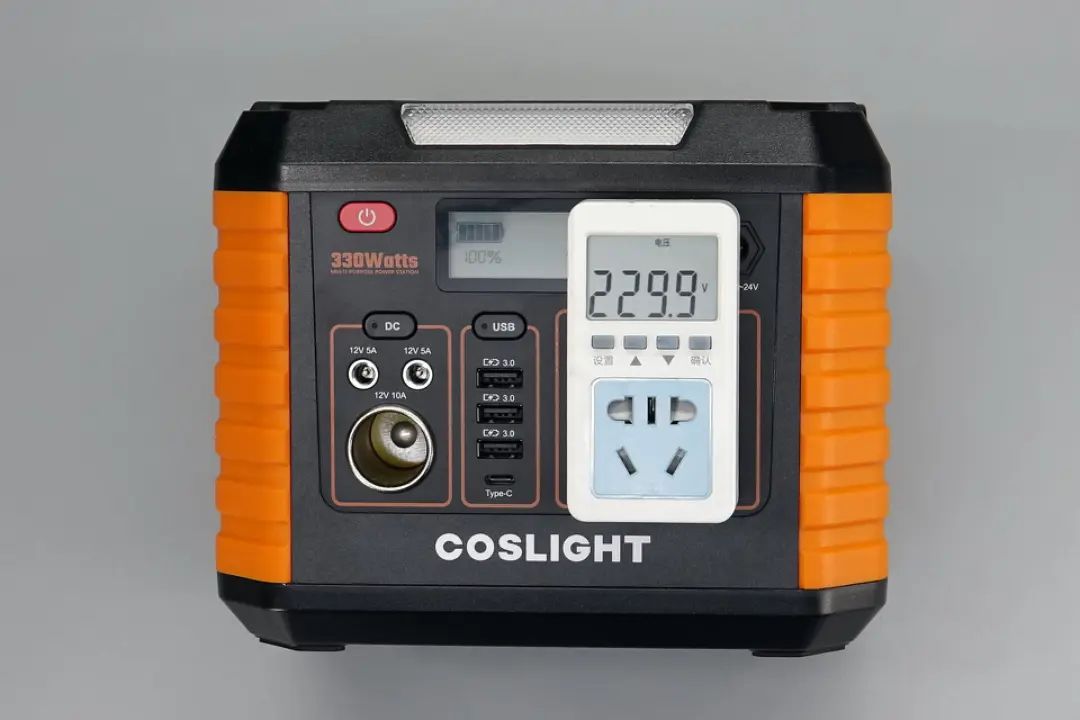

测得AC插口电压229.9V。
频率为49.9Hz，和220V~ 50Hz标称相符。

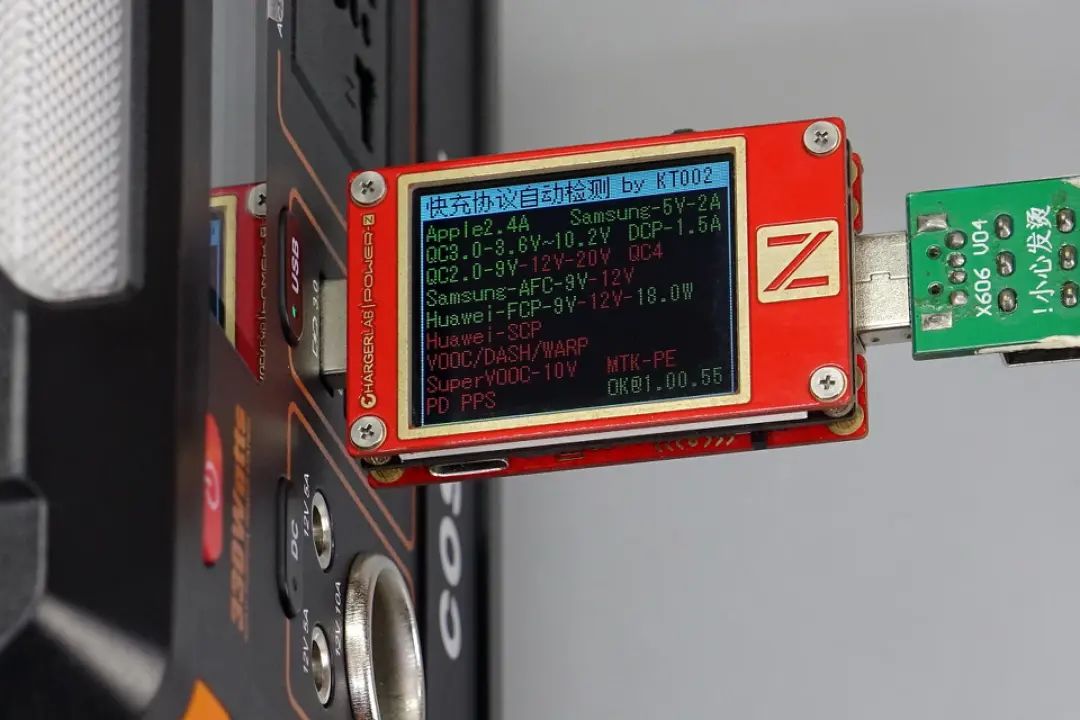

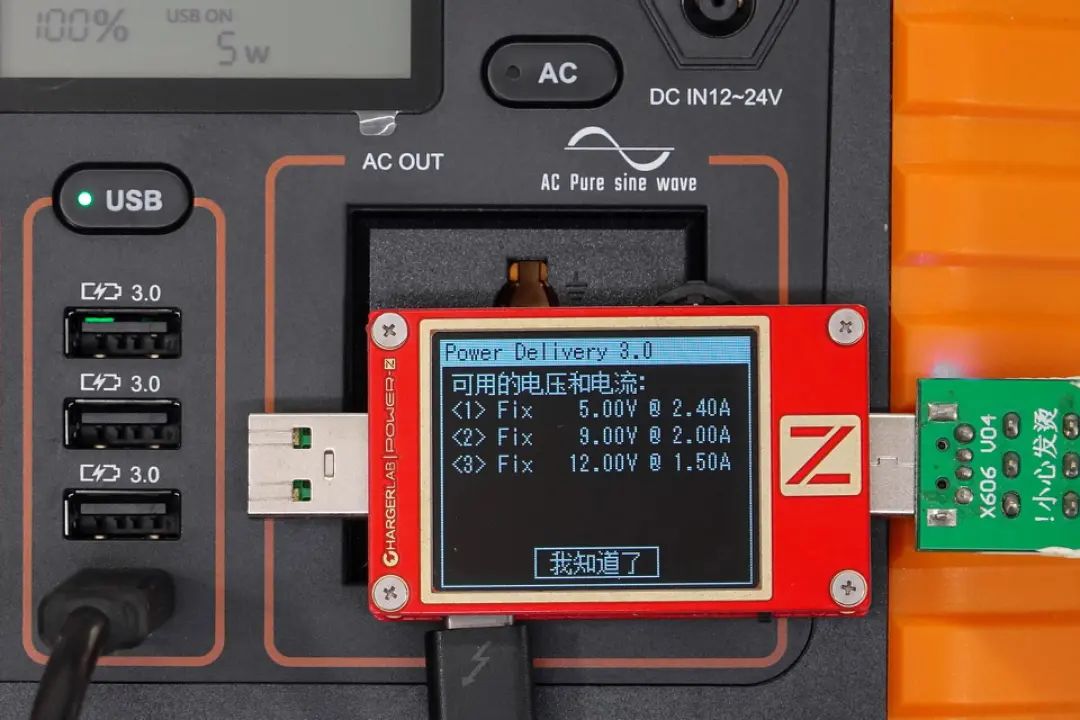

使用ChargerLAB POWER-Z KT002测得USB-C口支持QC2.0/3.0、FCP、SCP、PD3.0快充协议。
并且具备5V2.4A、9V2A、12V1.5A三组固定电压档位。

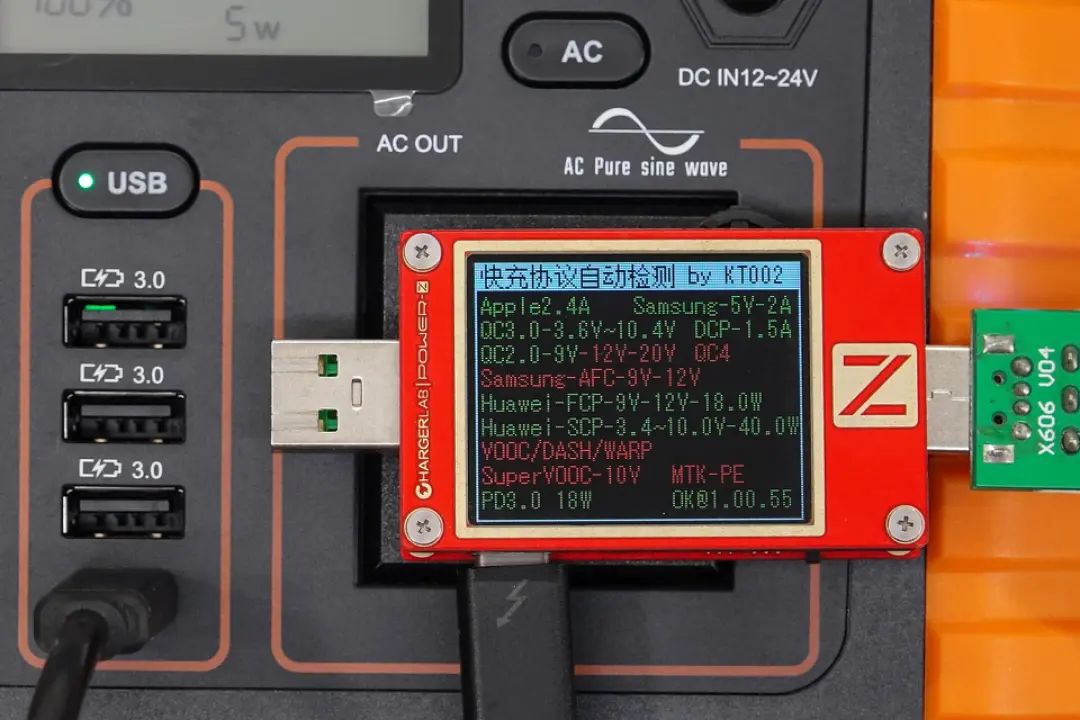

三个USB-A口性能相同，支持QC2.0/3.0、AFC、FCP快充协议，支持功率盲插。

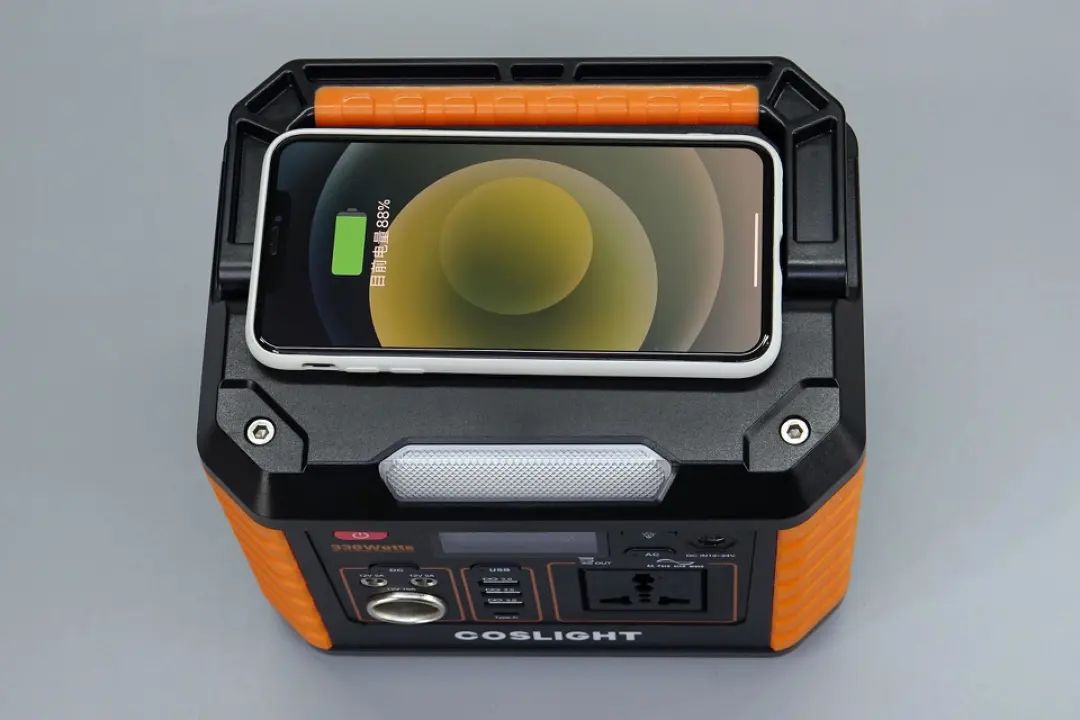

户外电源无线充电场景一览，将手机放在机身顶部对应区域即可进行无线充电，十分方便。
光宇330W户外电源拆解
看完了COSLIGHT这款户外电源的外观展示和测试，下面就进行拆解，看看内部的做工和用料。
首先拧下顶部的四根固定螺丝，拆下户外电源上盖。

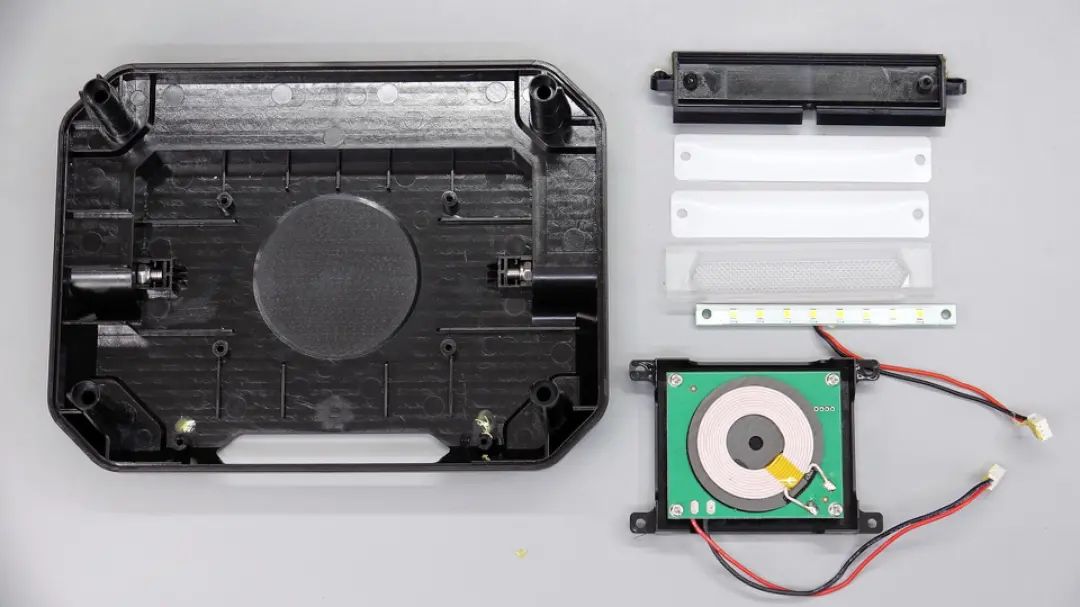

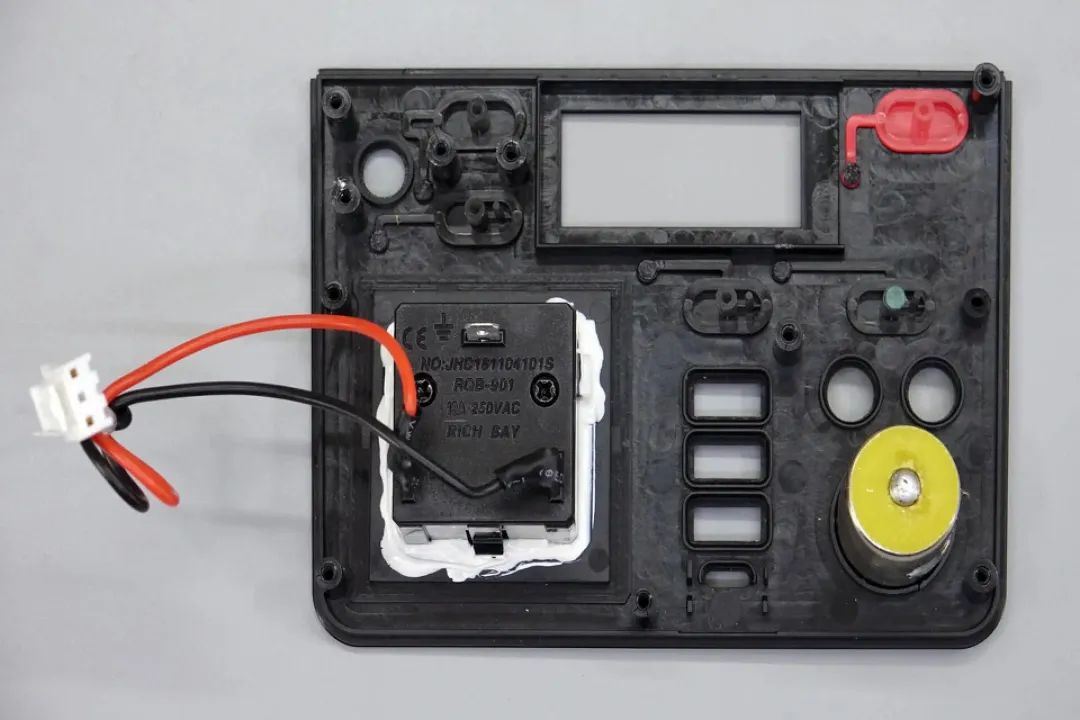

上盖内部为无线充电模块和LED照明灯模块。

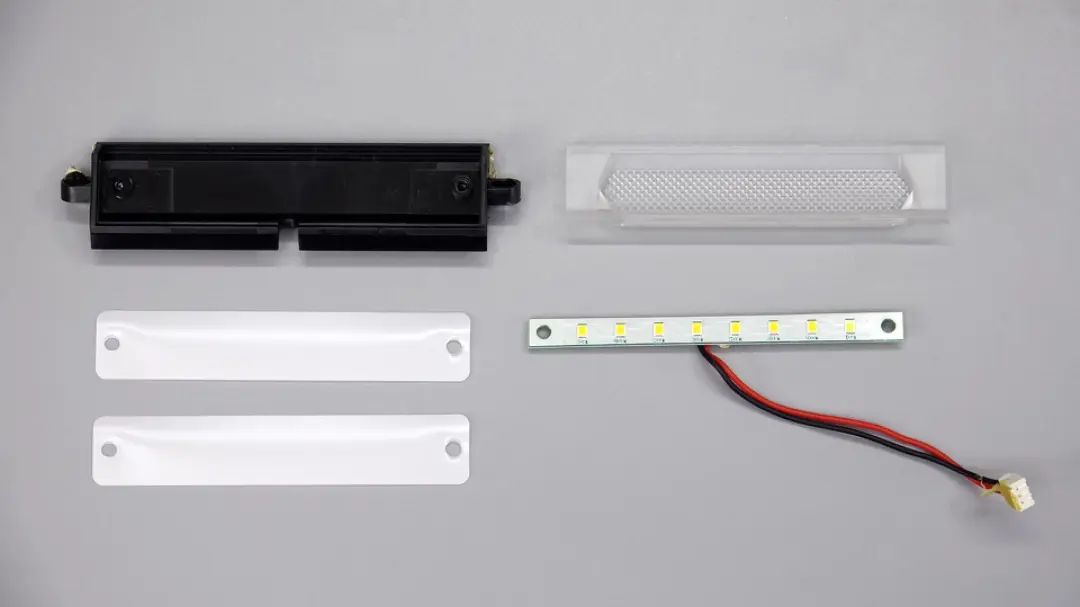

LED照明灯组件特写。

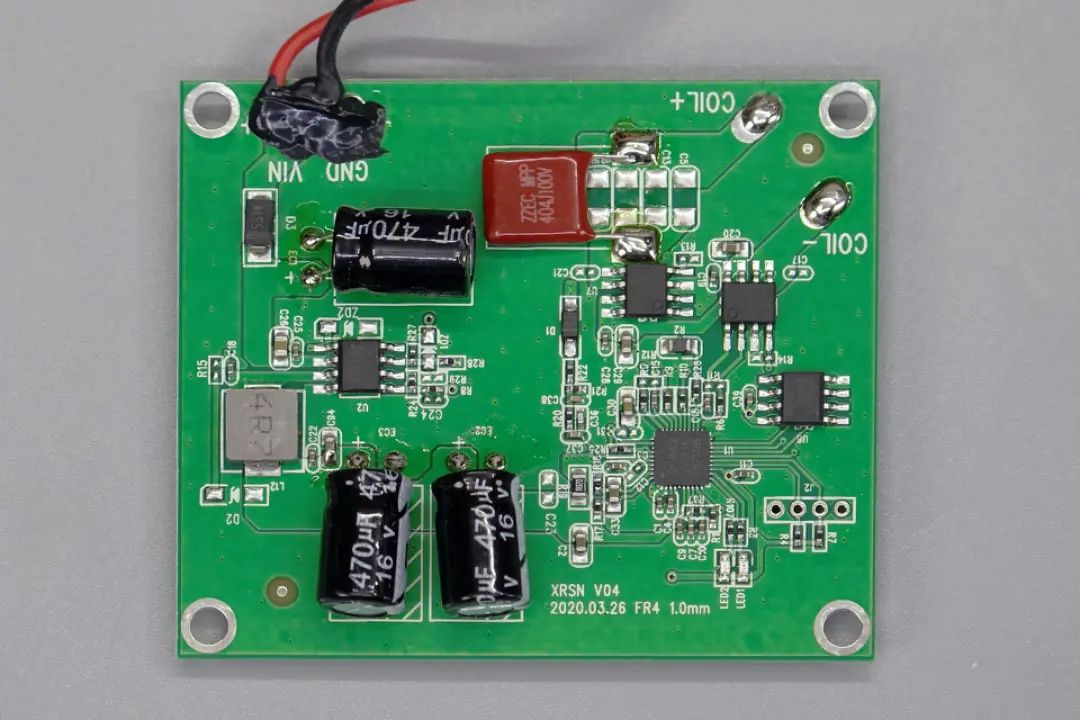

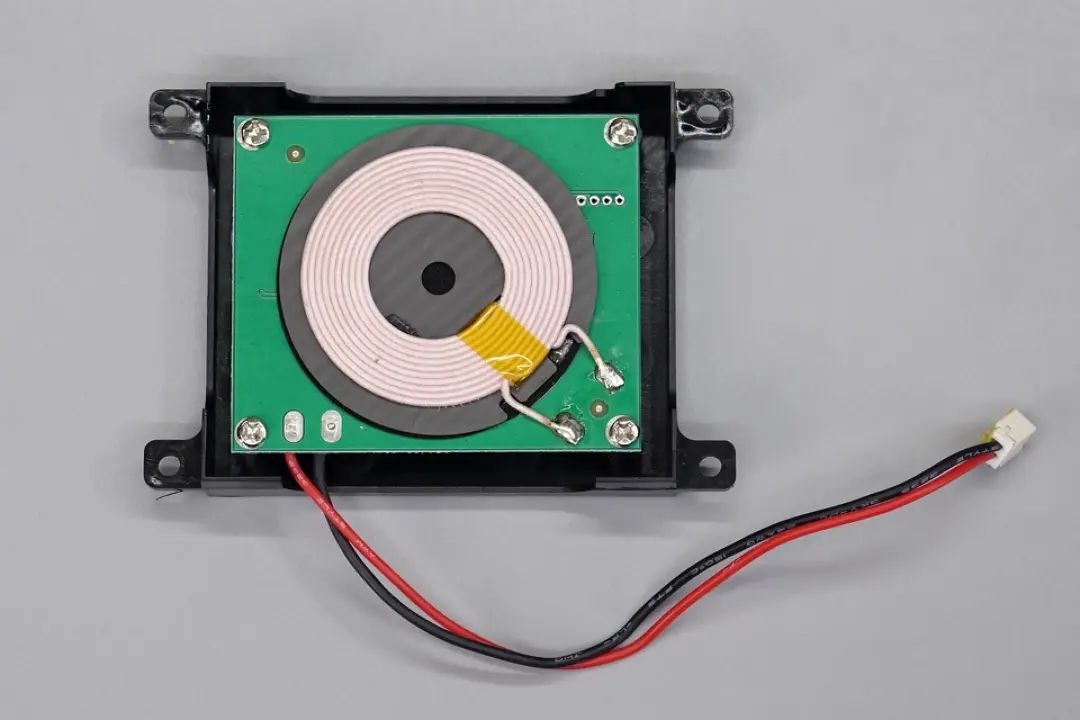

无线充电电路为独立的PCBA模块，固定在塑料支架内部。
背面为无线充电电路，焊接降压电路和无线充电主控以及驱动线圈的MOS管等。

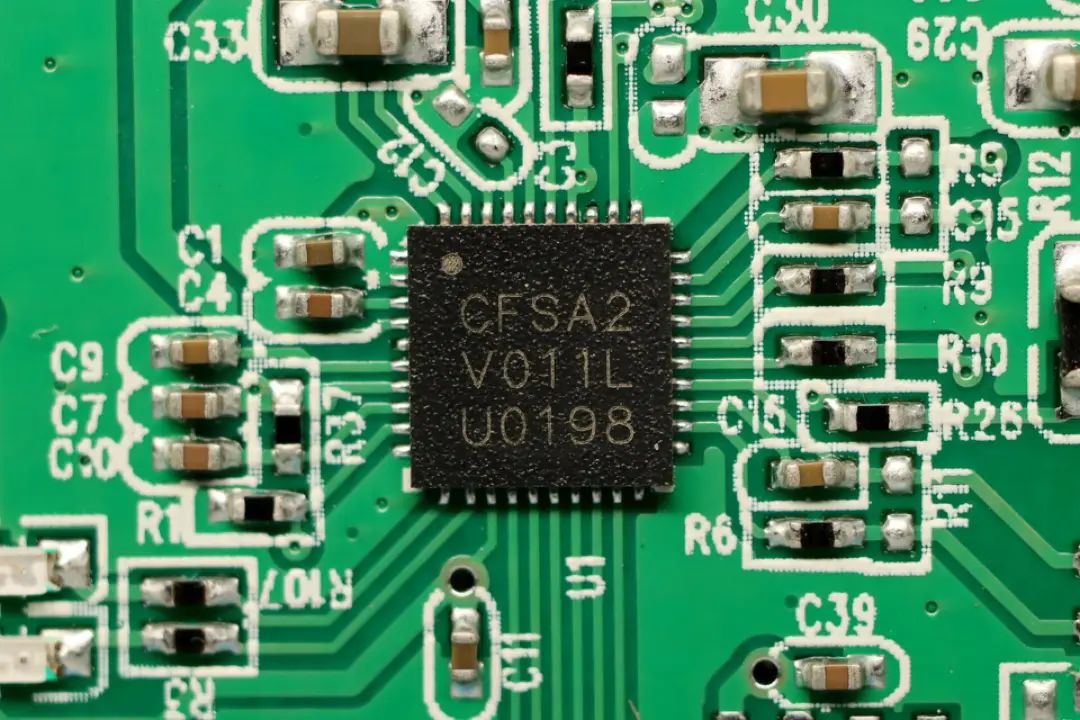

无线充电主控IC，丝印CFSA2。充电头网从业界了解到，这是江西联智的SOC主控芯片CWQ1000。CFS代表联智，A2表示CWQ1000 QFN封装芯片，下面两行是封装批次号和晶圆批次号。

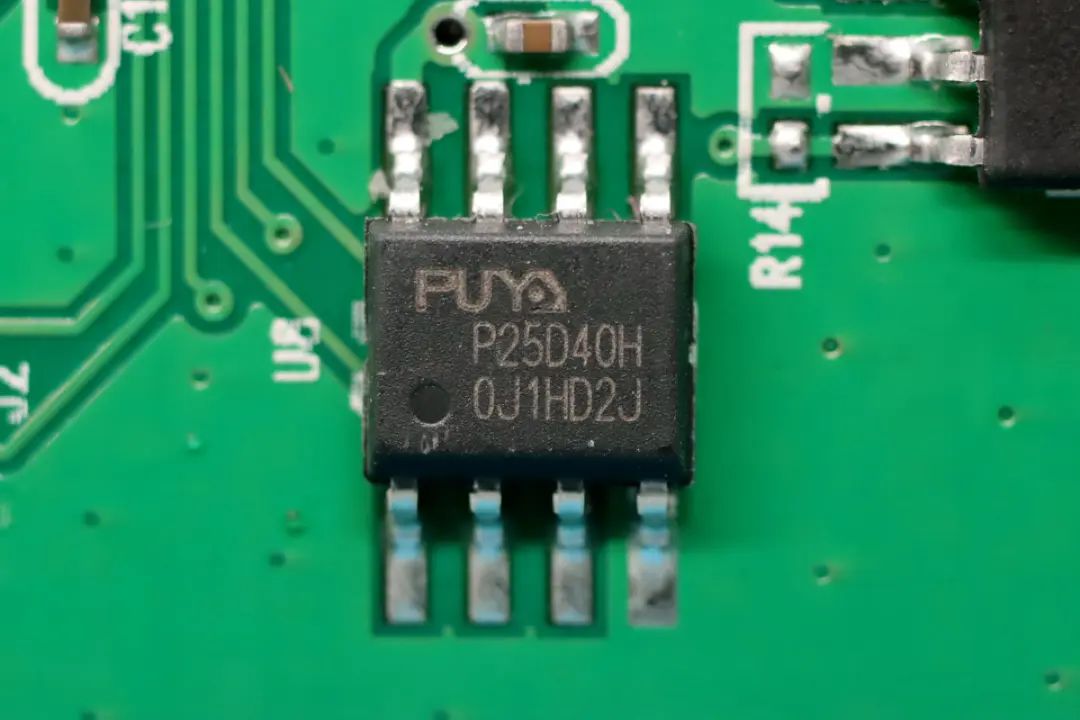

联智无线充电主控外置的存储器来自普冉，型号P25D40H。

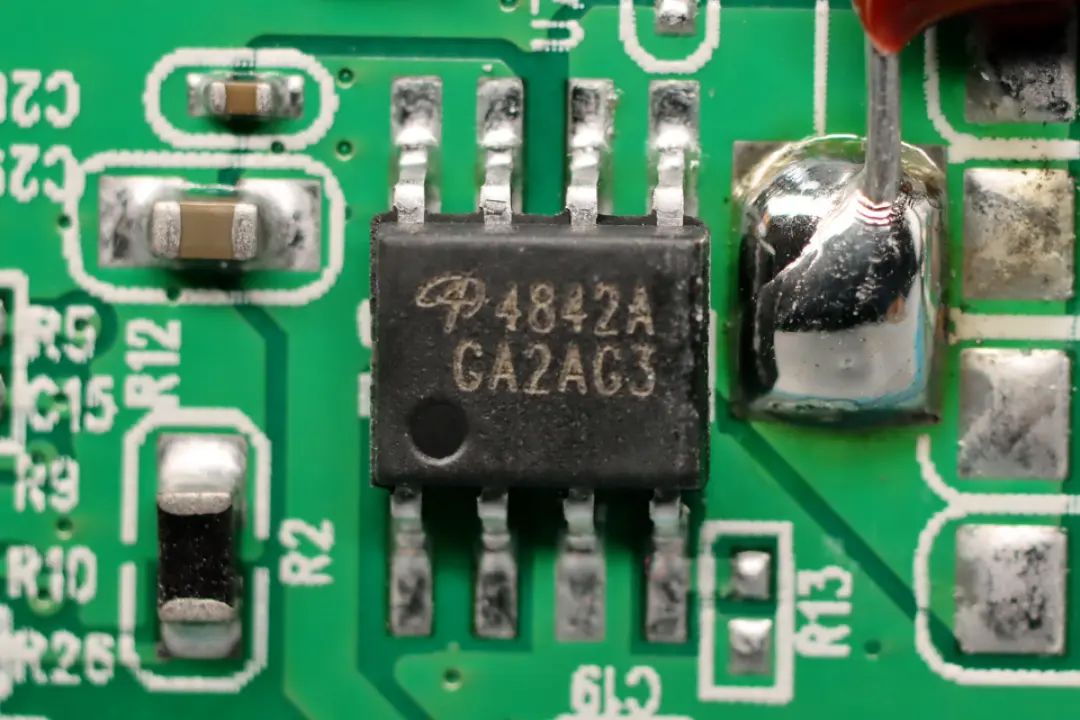

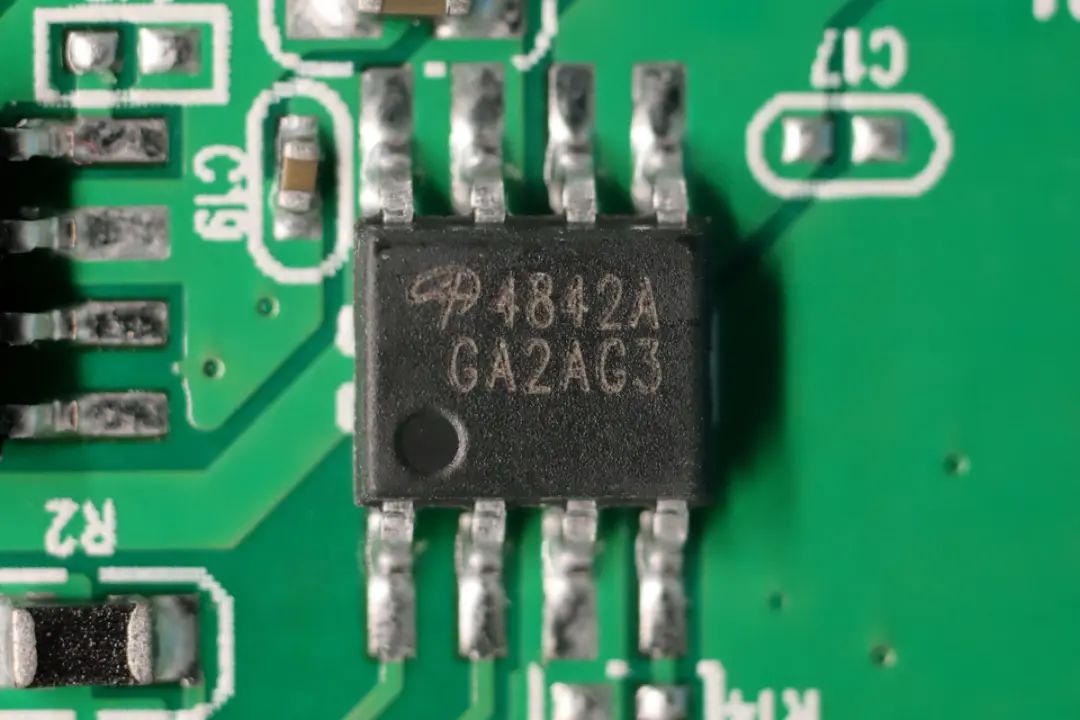

用于线圈驱动的MOS管来自AOS万代半导体，丝印4842A，是一颗双NMOS。
另一颗MOS管型号相同，两颗双NMOS组成线圈驱动电路。

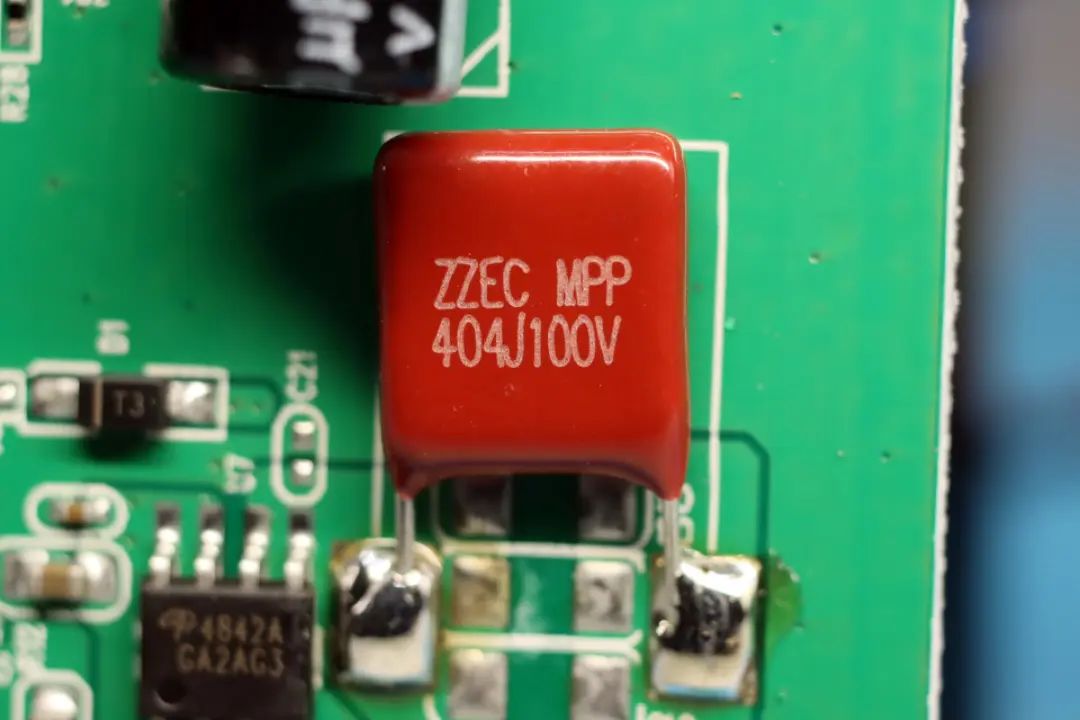

无线充电采用CBB谐振电容，规格为0.4μF100V。

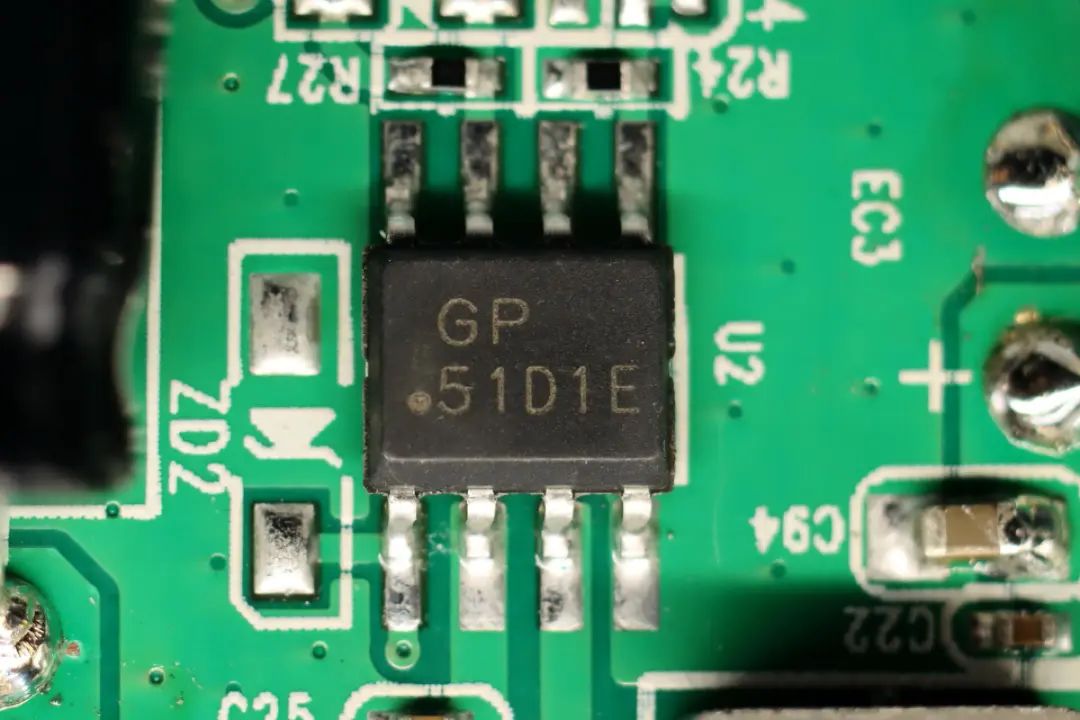

用于定频调压的降压芯片丝印GP51D1E。

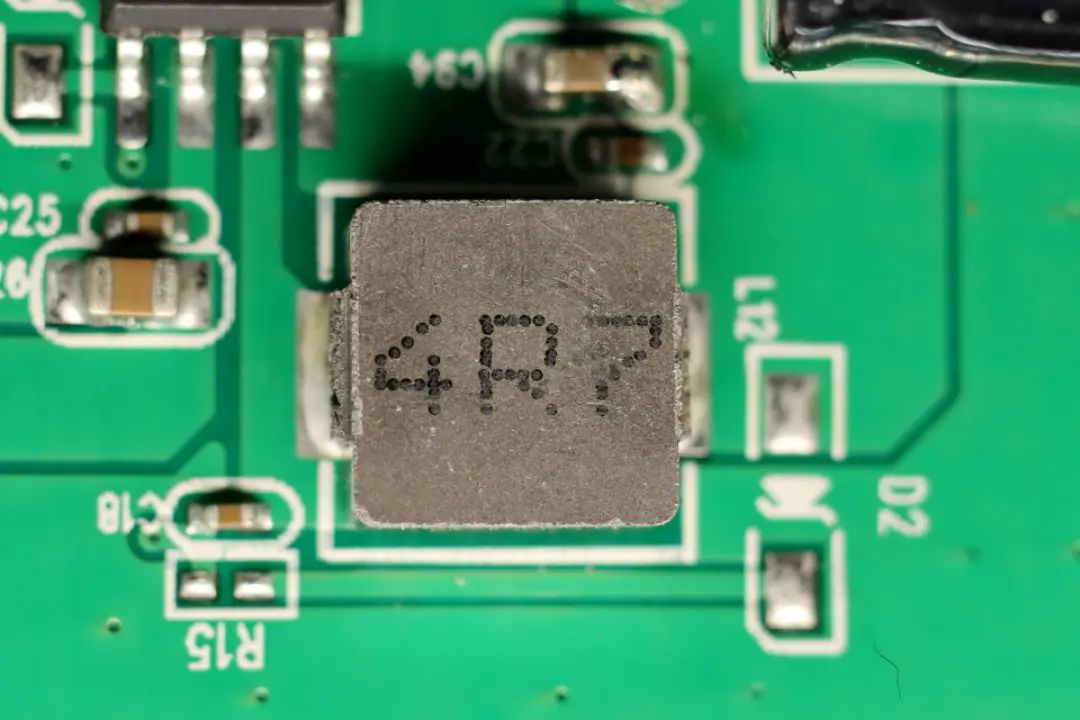

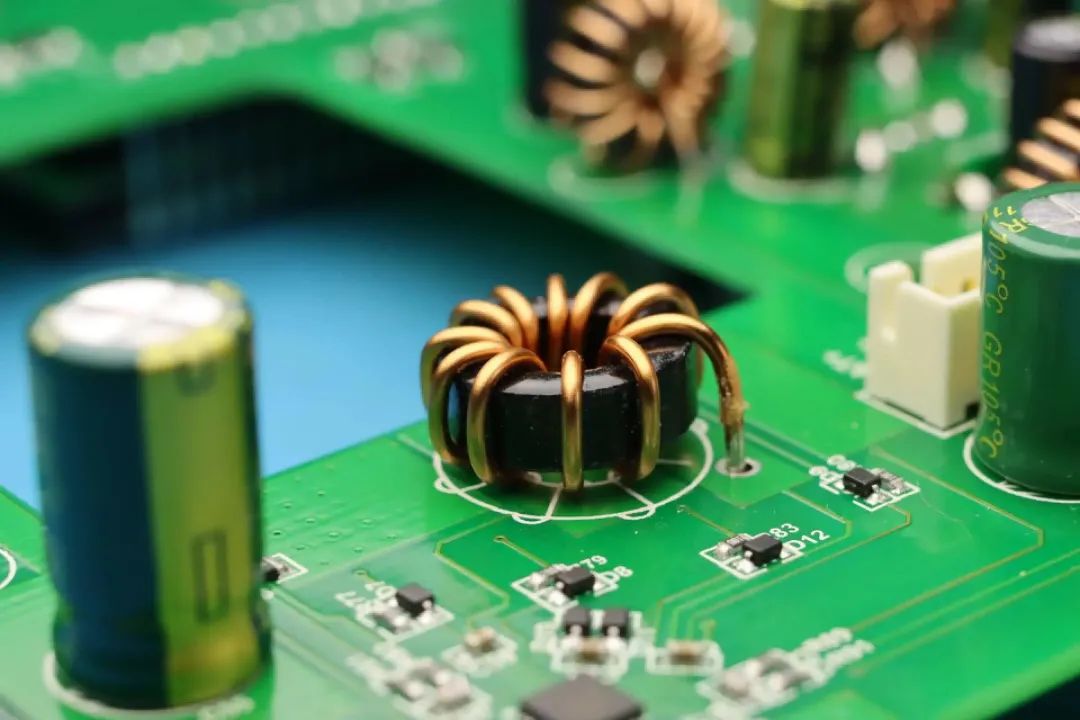

4.7μH合金电感特写。

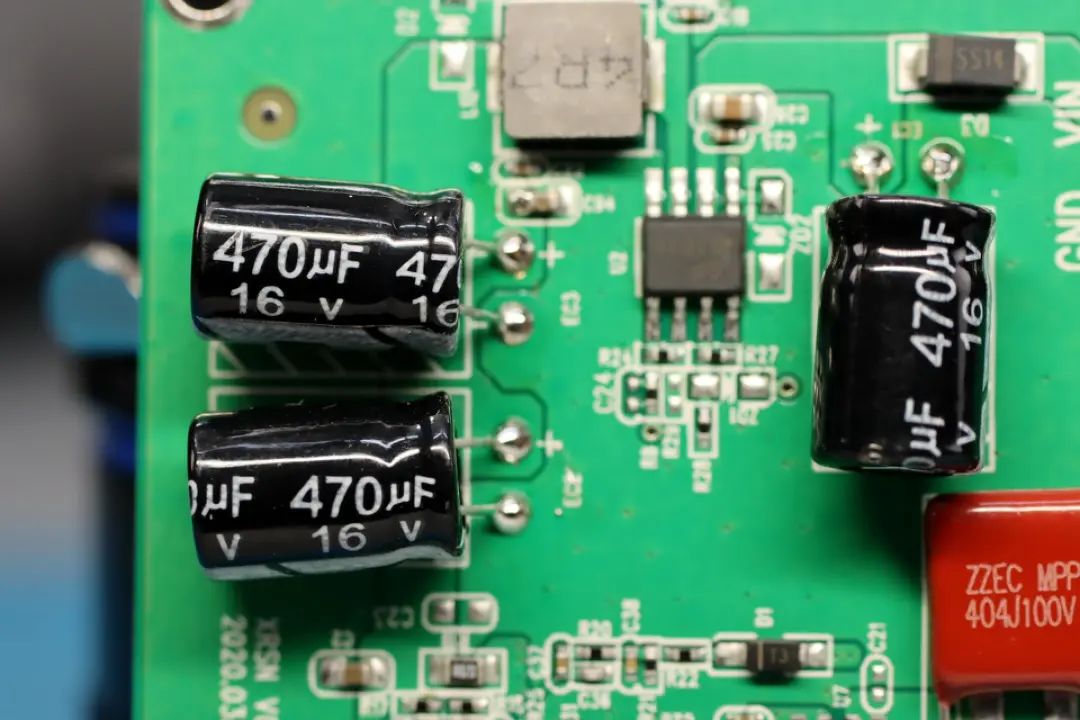

无线充电小板降压电路输入和输出滤波电容规格均为470μF 16V。

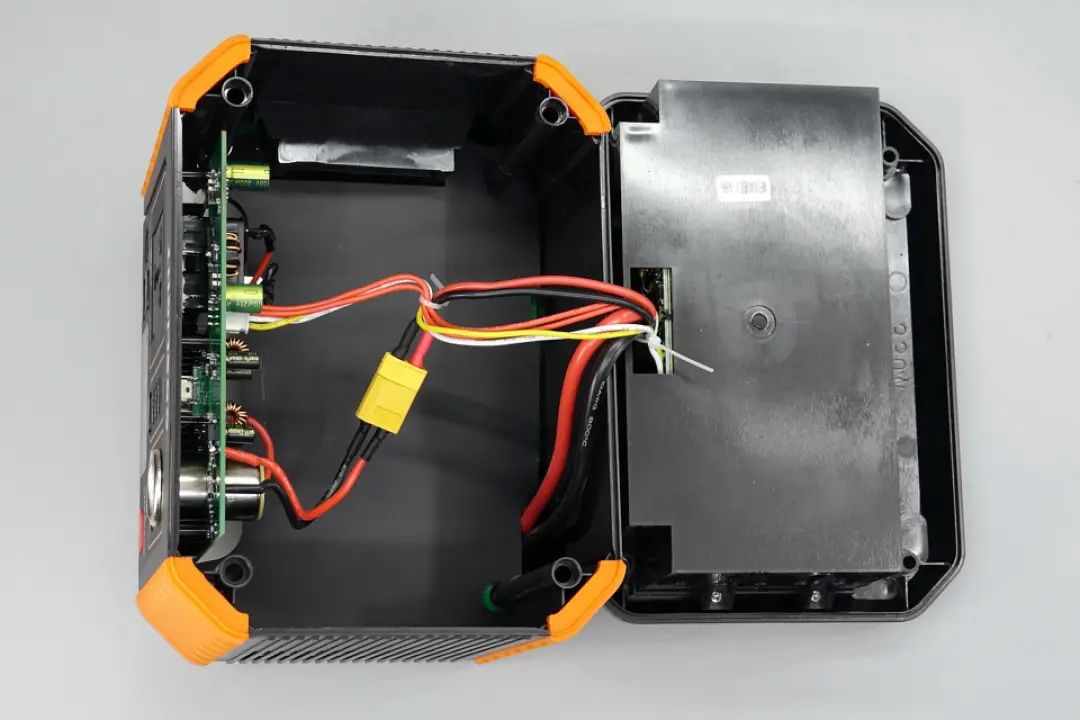

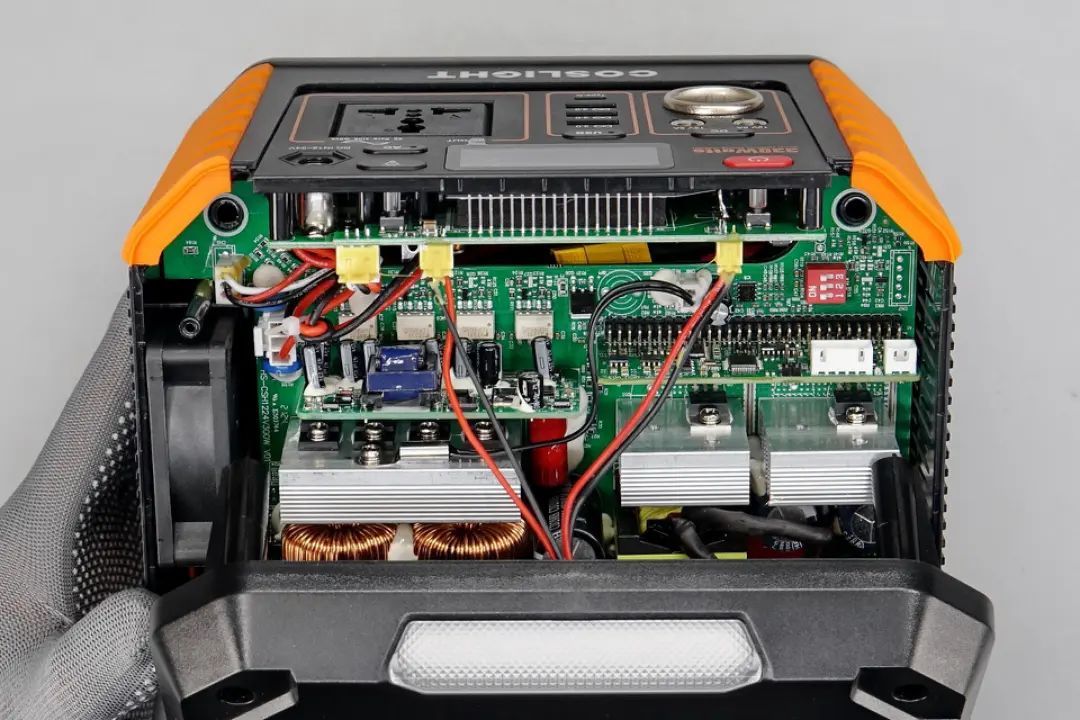

内部为逆变模块和直流输出模块，与电池组通过连接器连接供电。

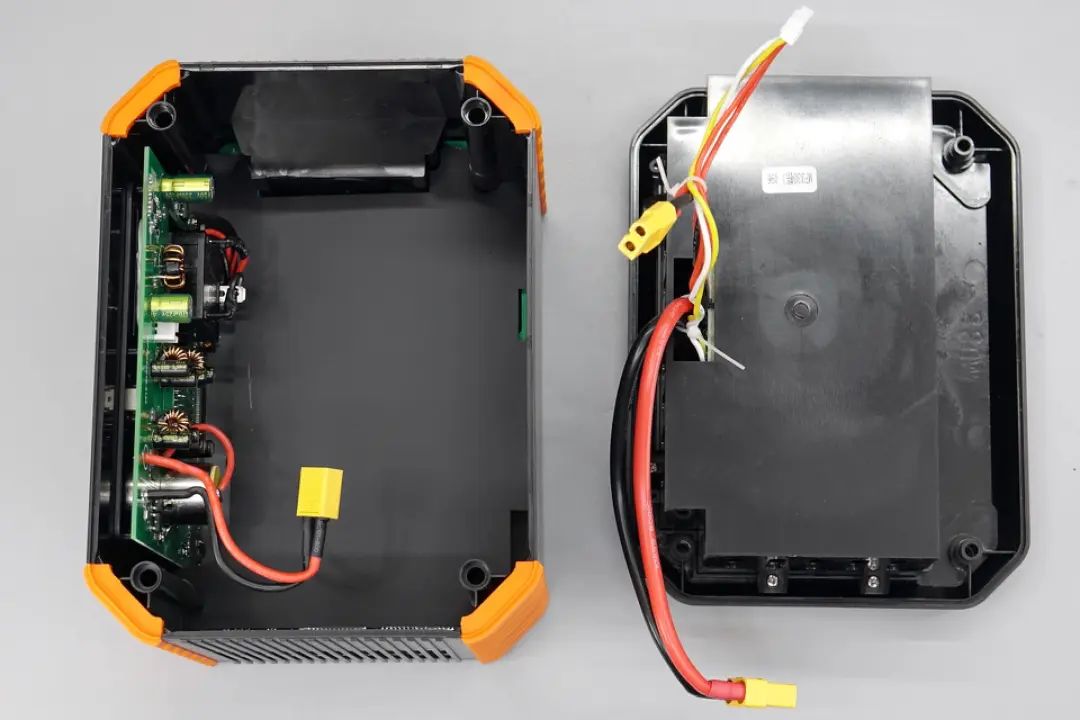

从户外电源外壳底部拆解，拆出内部电池组。
分离电池组和逆变模块和直流输出模块的连接，继续下一步拆解。

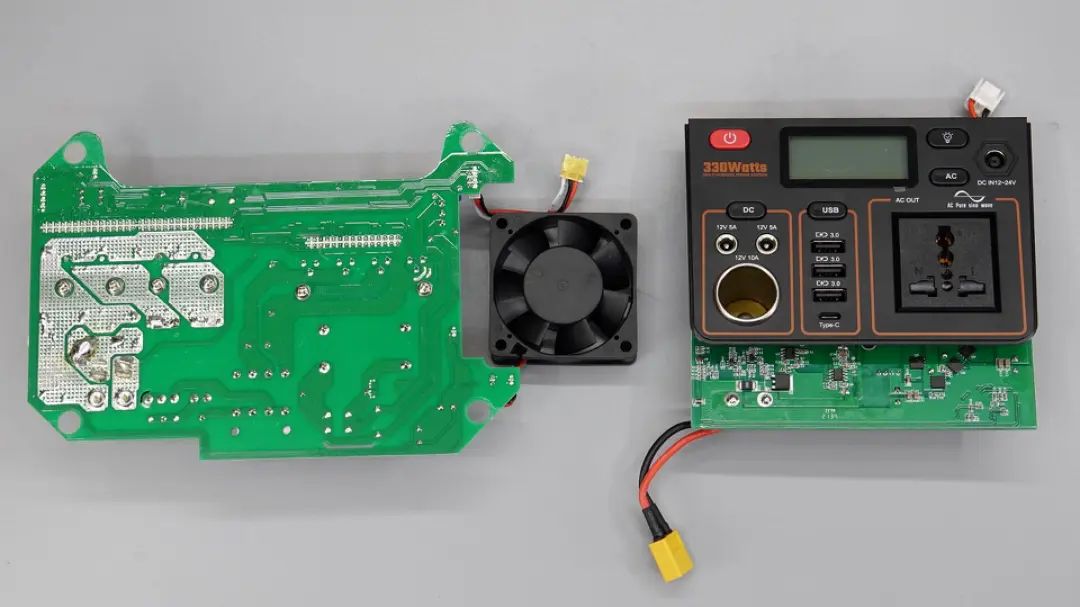

从外壳中取出逆变模块和直流输出模块。
逆变模块侧面固定风扇散热。

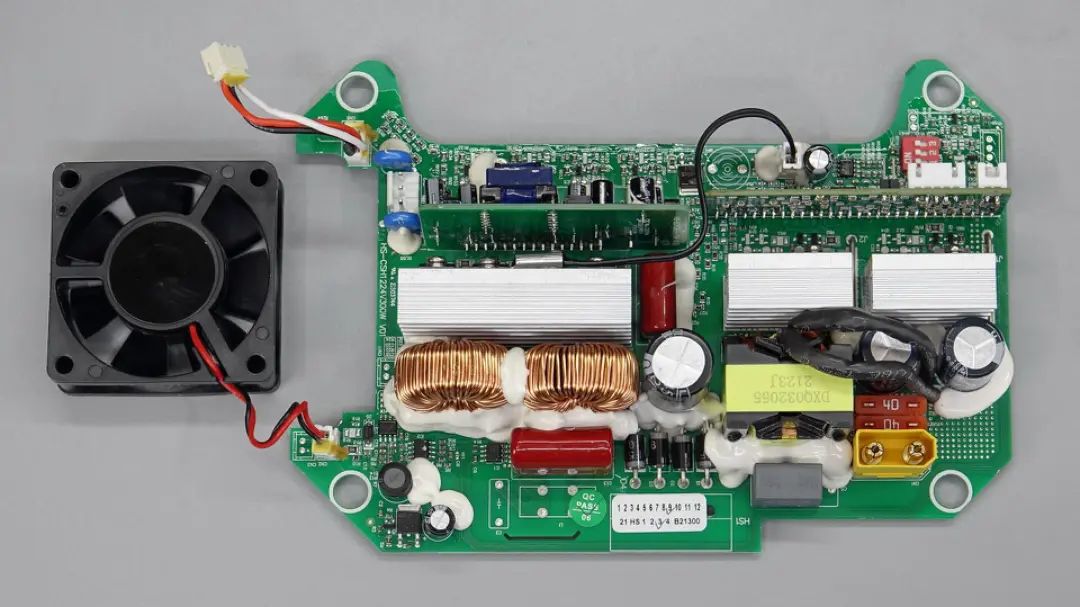

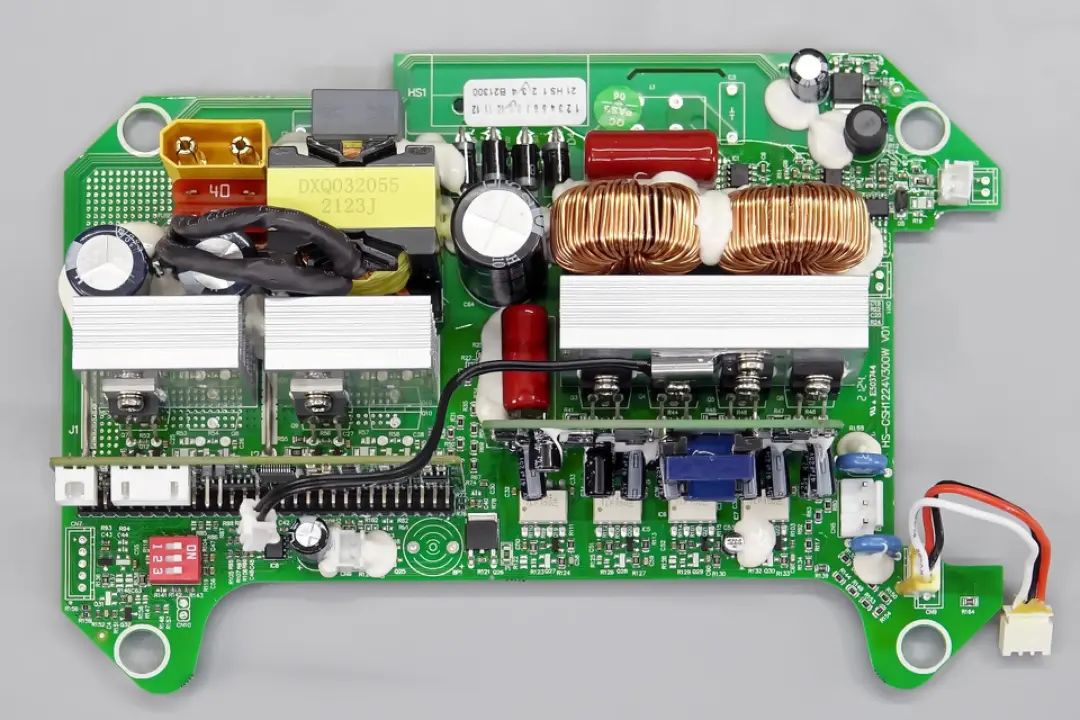

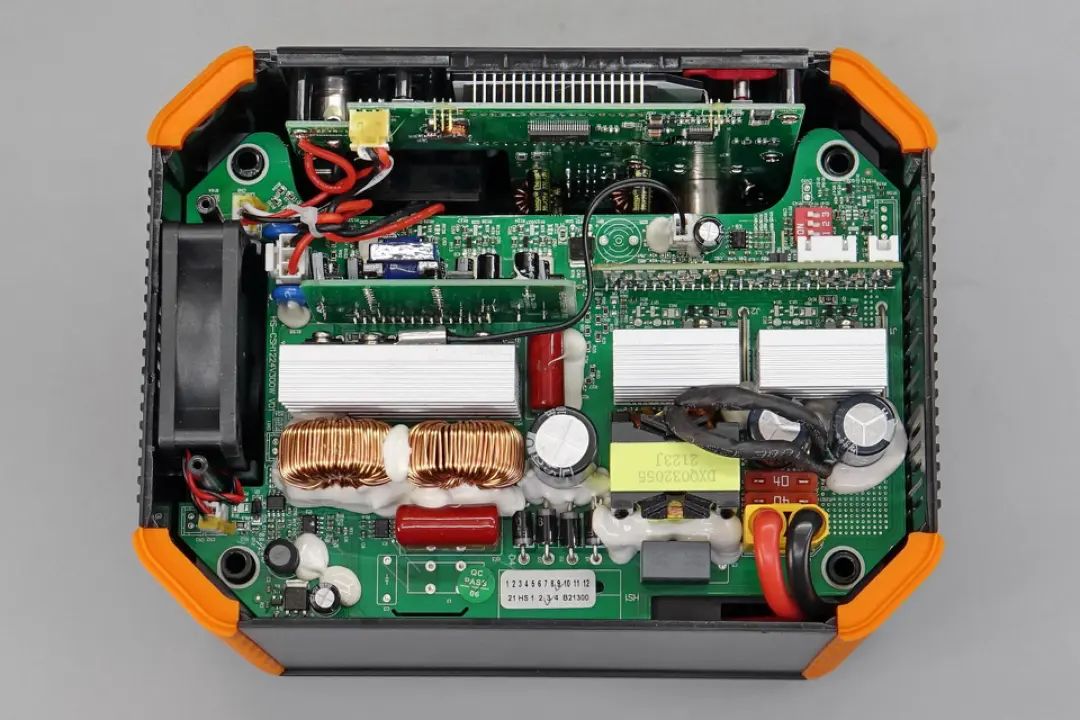

逆变模块正面一览，左上角为直流输入端，焊接连接器插座，保险丝，升压开关管和变压器，右侧为交流调制电路以及滤波输出电路。逆变模块焊接单独的小板进行升压以及调制控制。

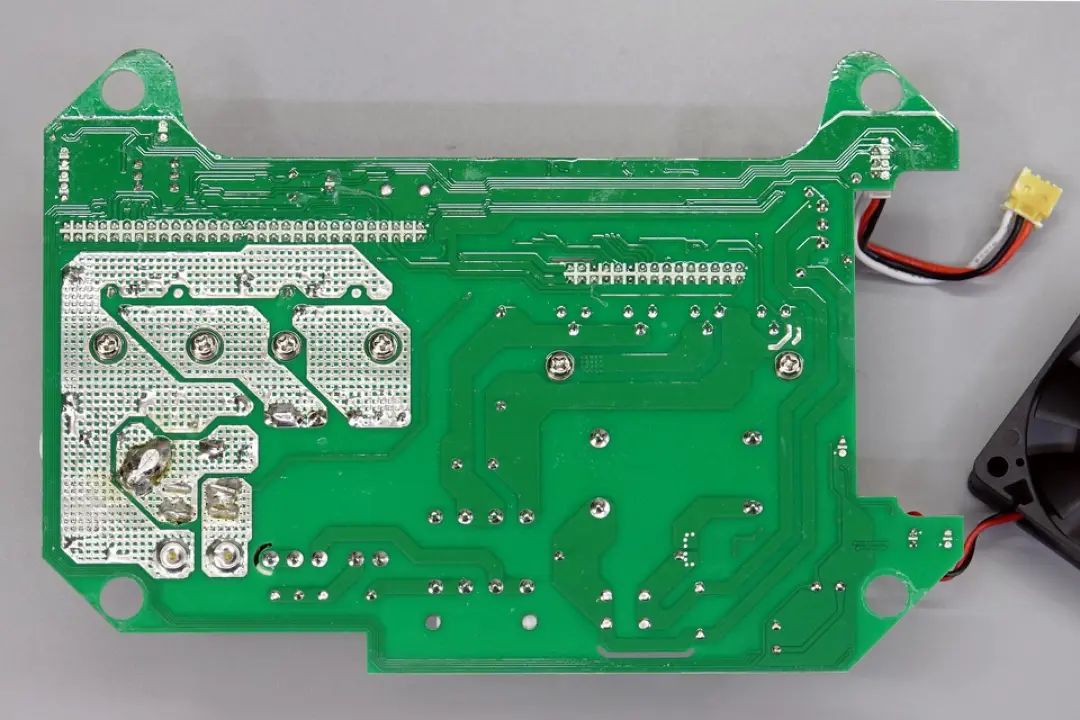

逆变模块背面低压侧大电流走线加锡，增加载流量。

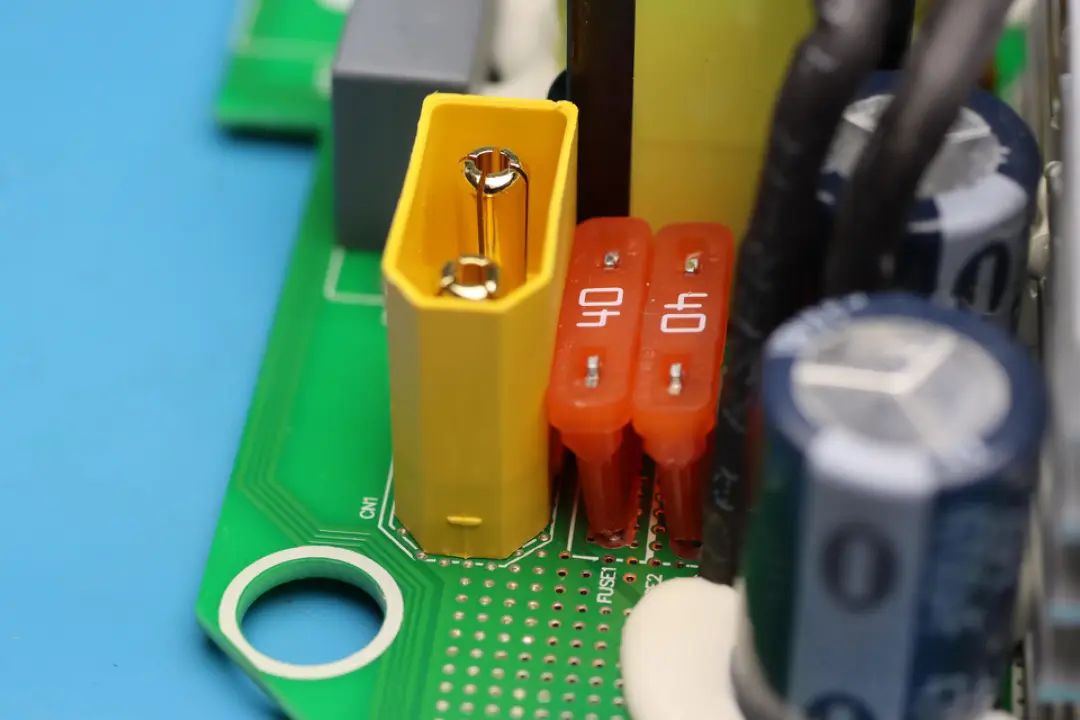

电源输入插座和两颗并联的40A保险丝特写，保险丝采用直接焊接方式，用于逆变模块输入过流保护。

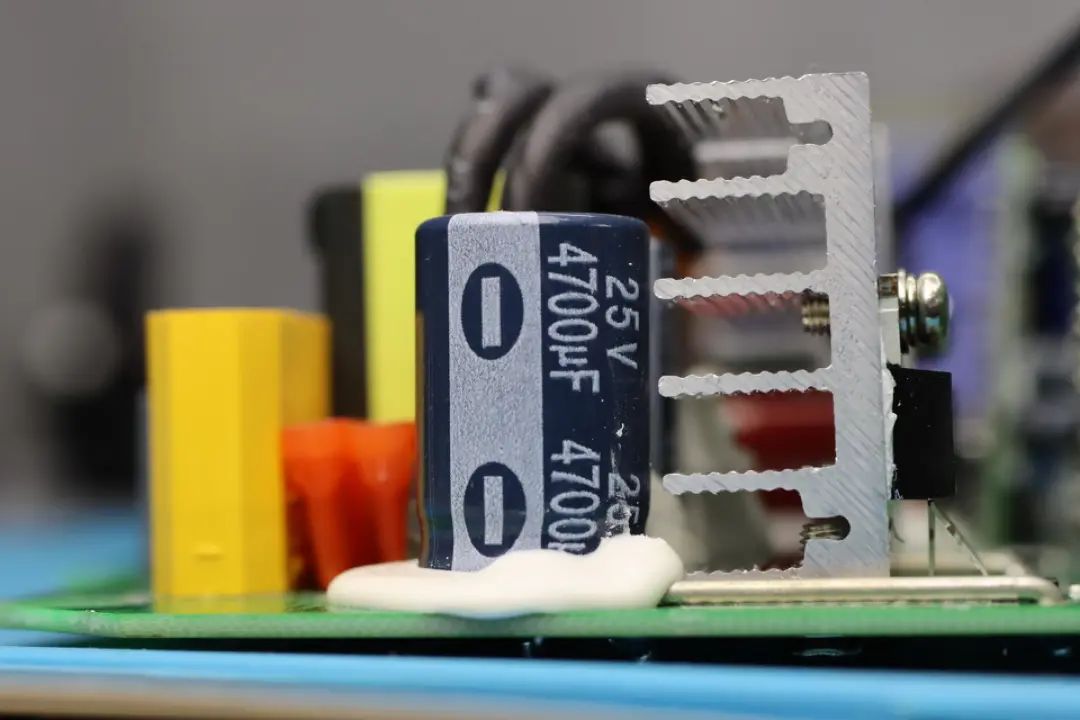

两颗输入滤波电容来自江海，规格为25V 4700μF。
两颗升压开关管分别固定在独立的散热片上。

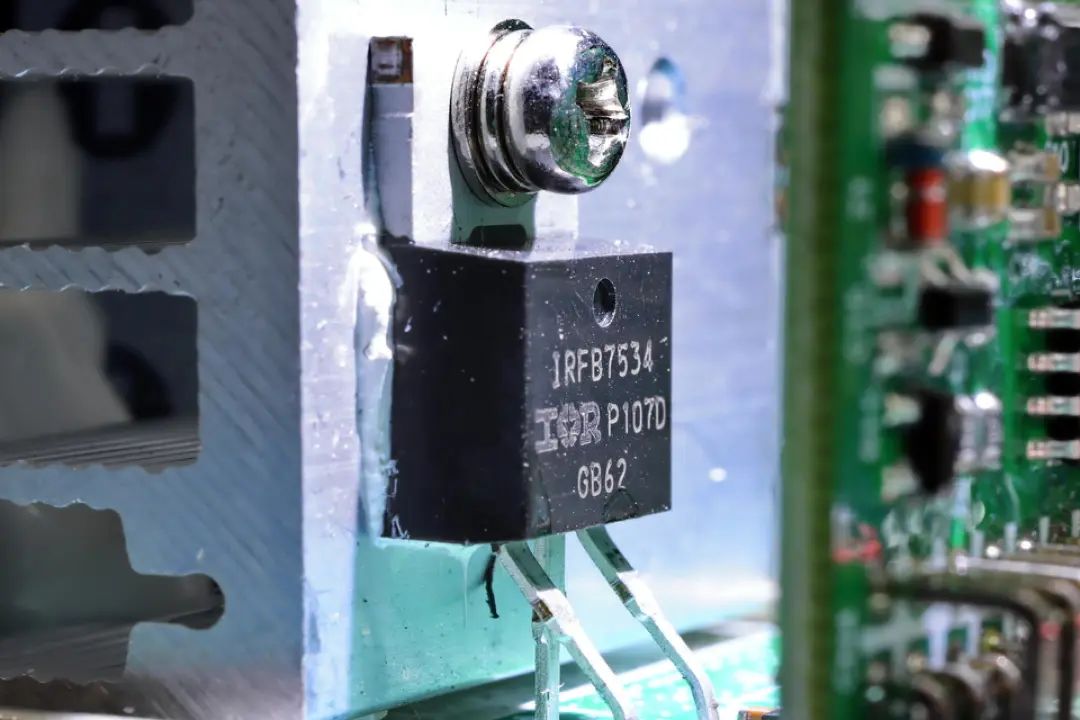

升压开关管来自英飞凌，型号IRFB7534，是一颗耐压60V的NMOS，导阻2mΩ，采用TO220封装。

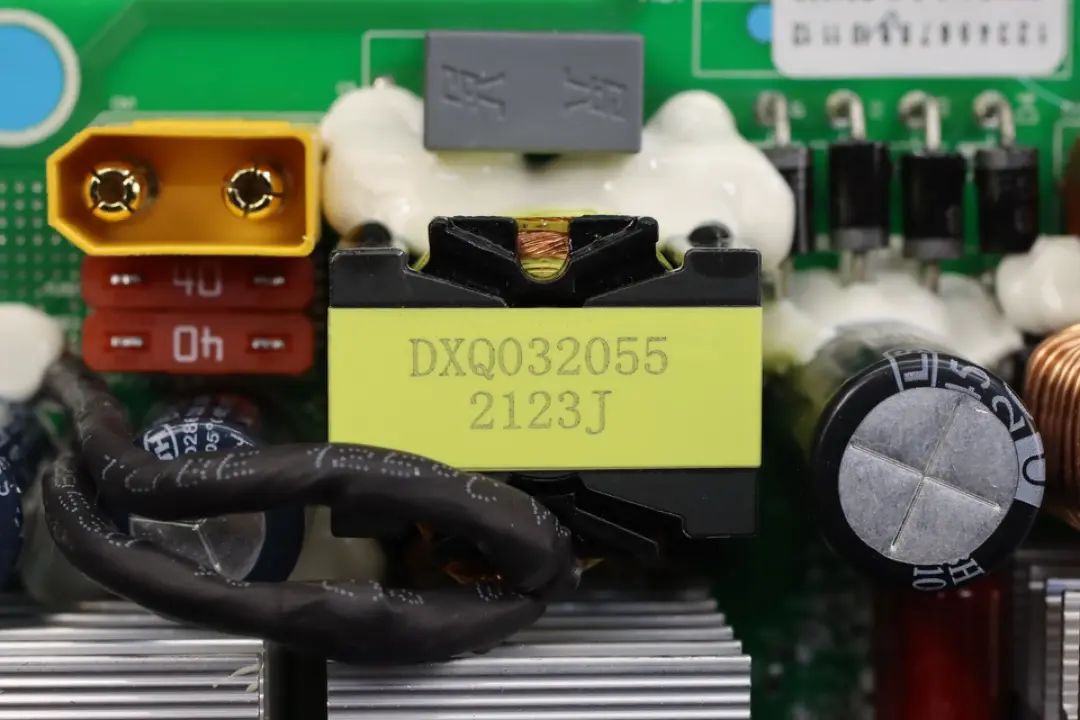

升压变压器特写，打胶固定。

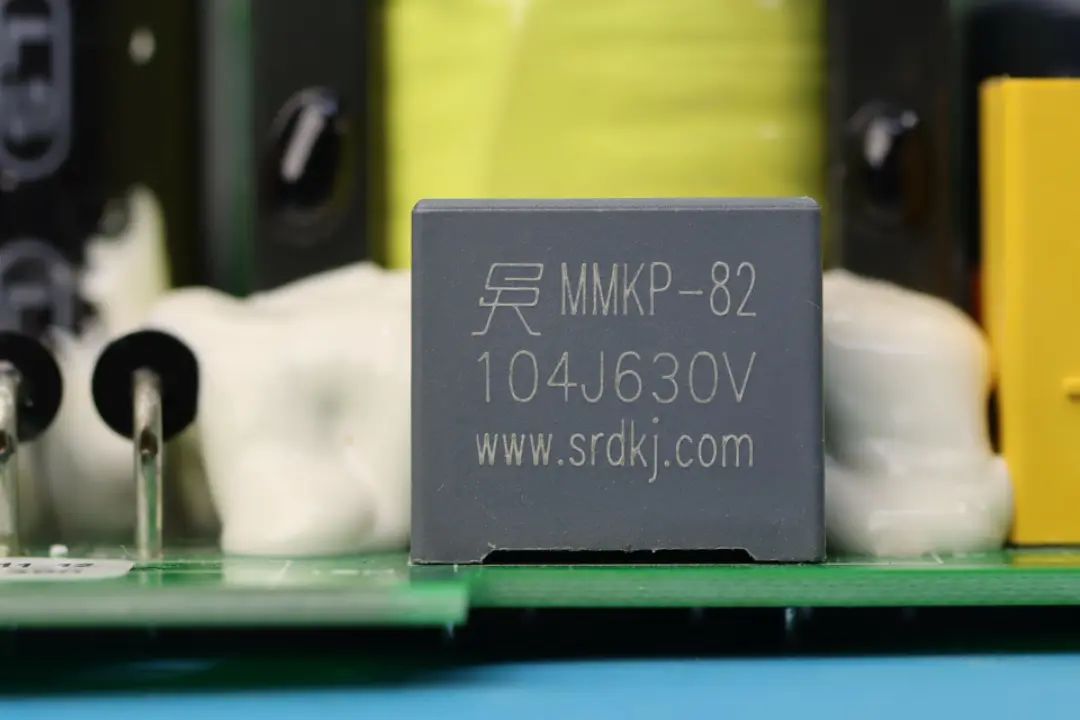

薄膜电容规格为0.1μF 630V，来自深圳圣融达科技。

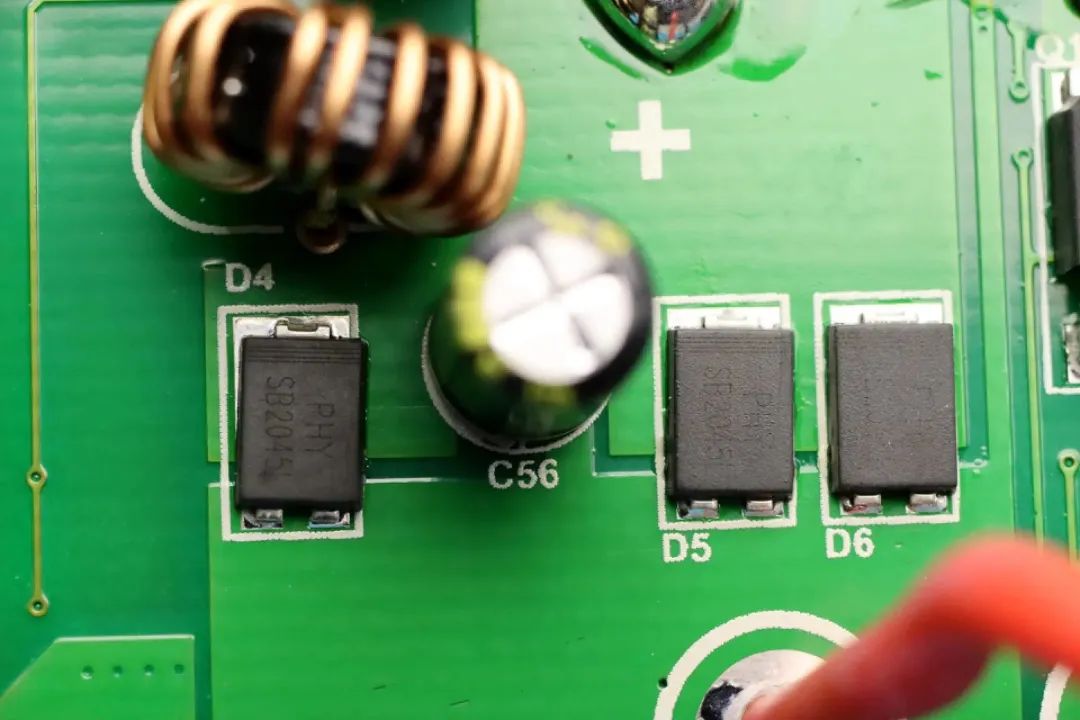

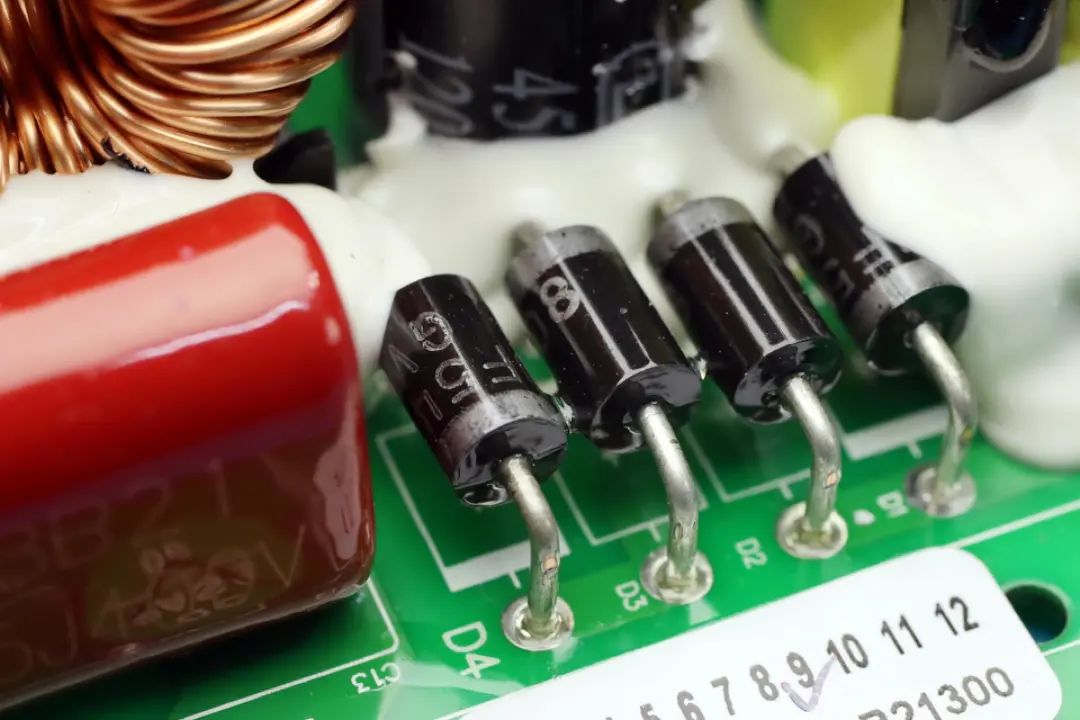

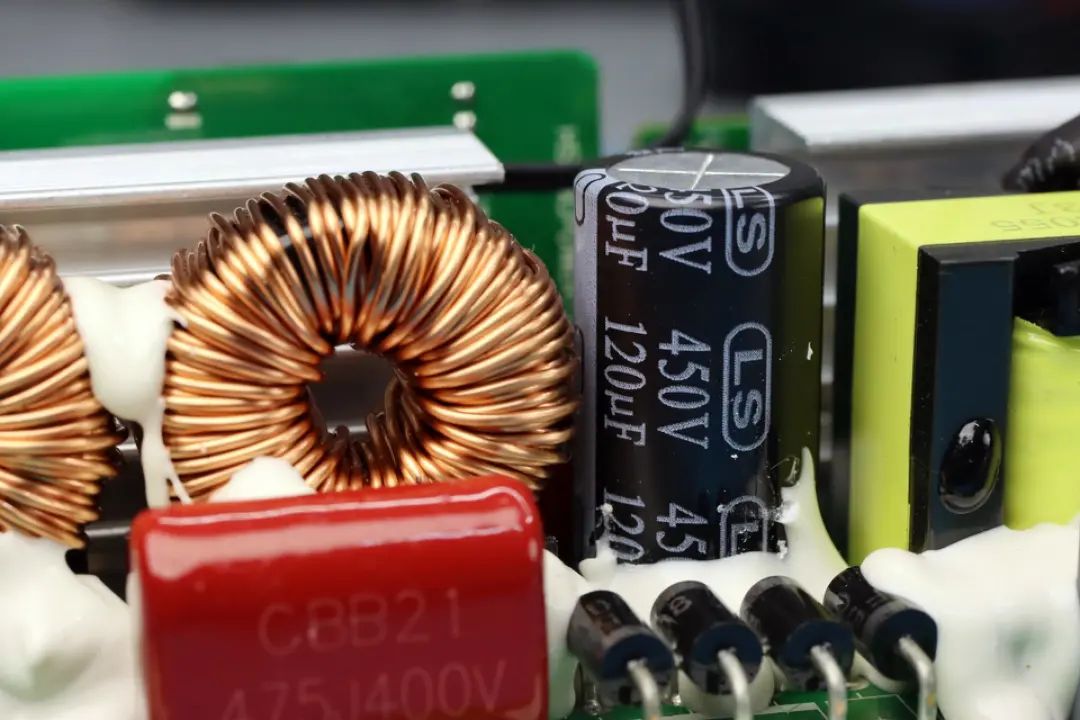

四只二极管用于输出整流。
高压滤波电容规格为450V 120μF。
另一块散热片上焊接四颗IGBT，用于交流输出调制。

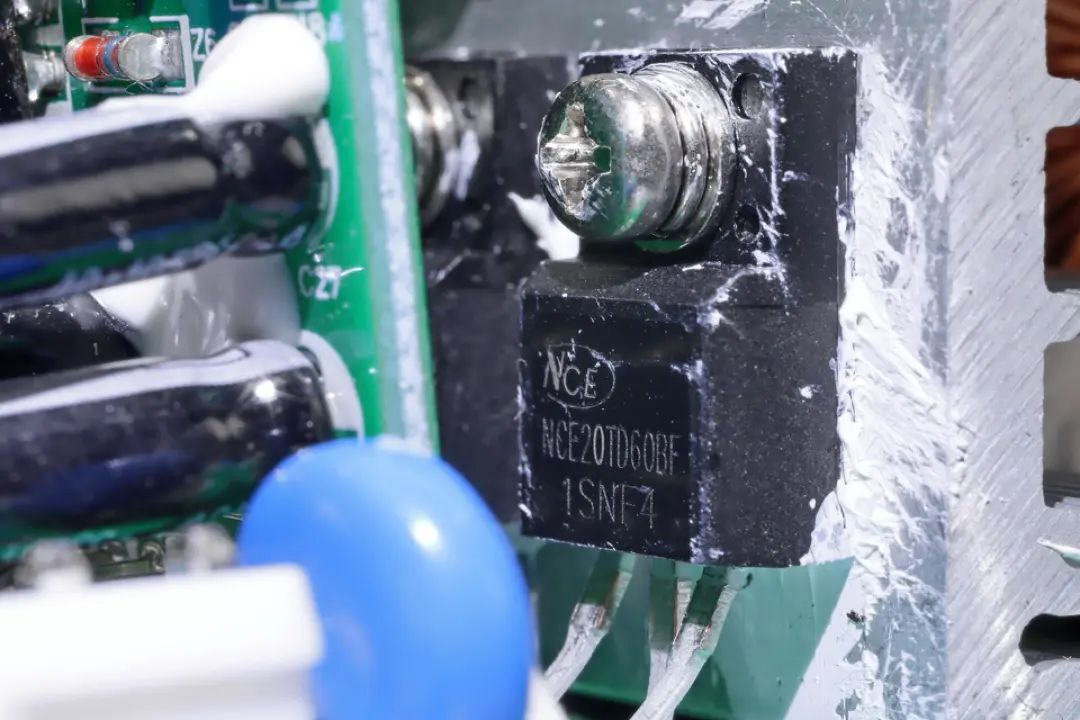

IGBT来自新洁能，型号NCE20TD60BF，是一颗600V 20A的N沟道IGBT，采用TO220F封装。

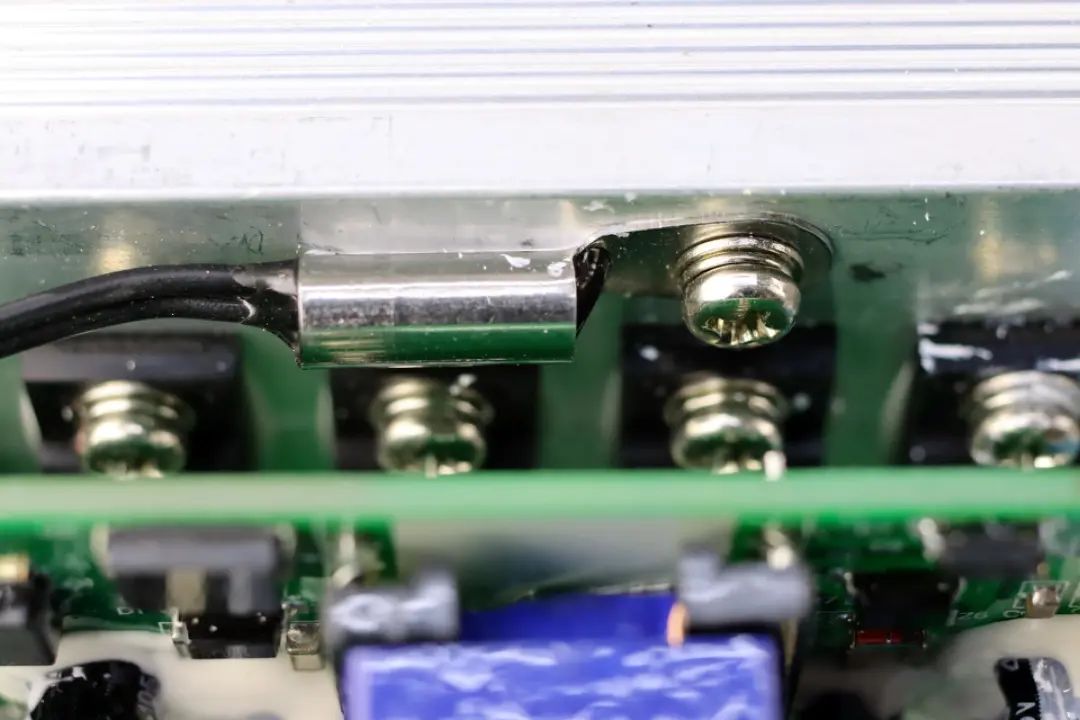

散热片固定一颗热敏电阻，用于检测温升。

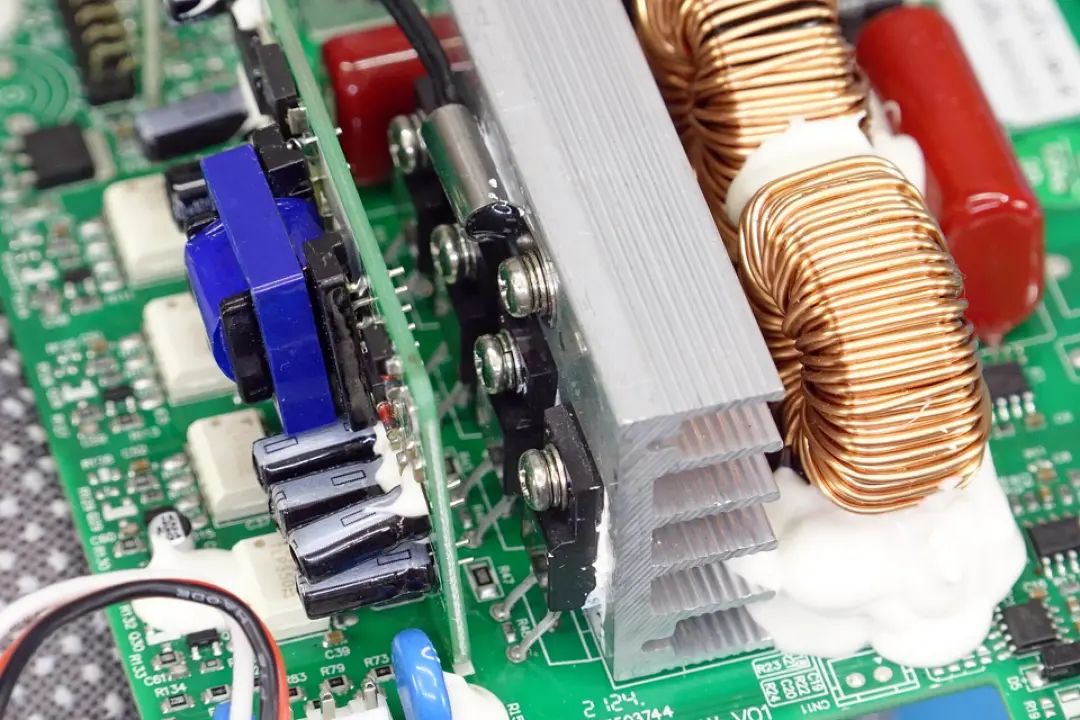

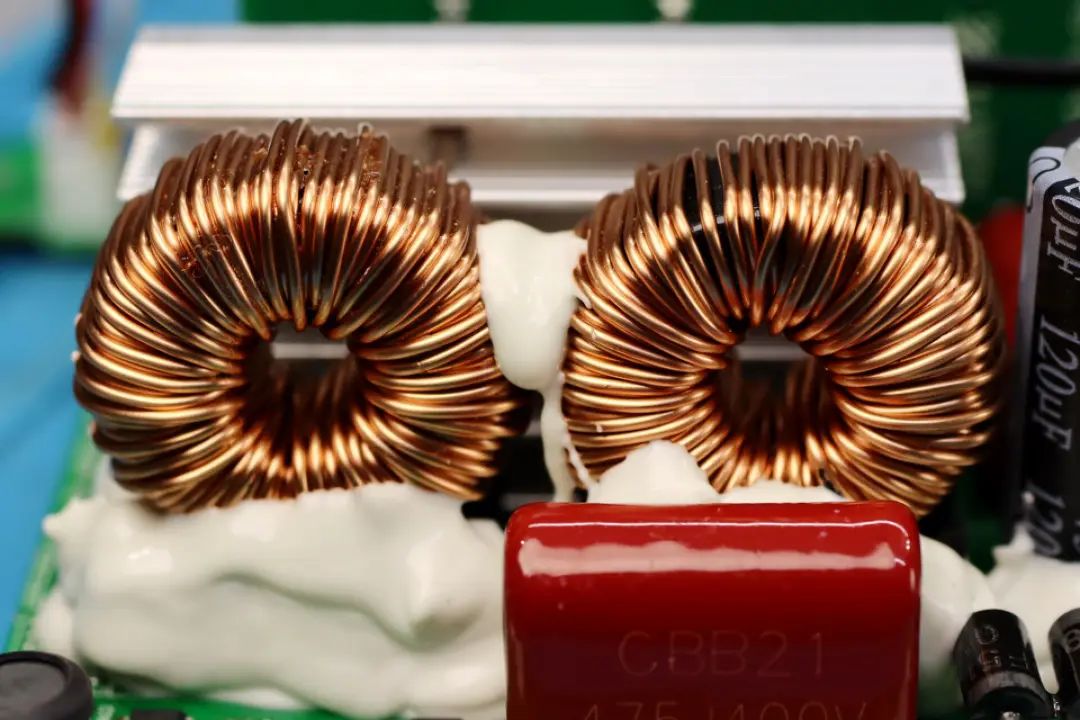

两颗磁环滤波电感特写。

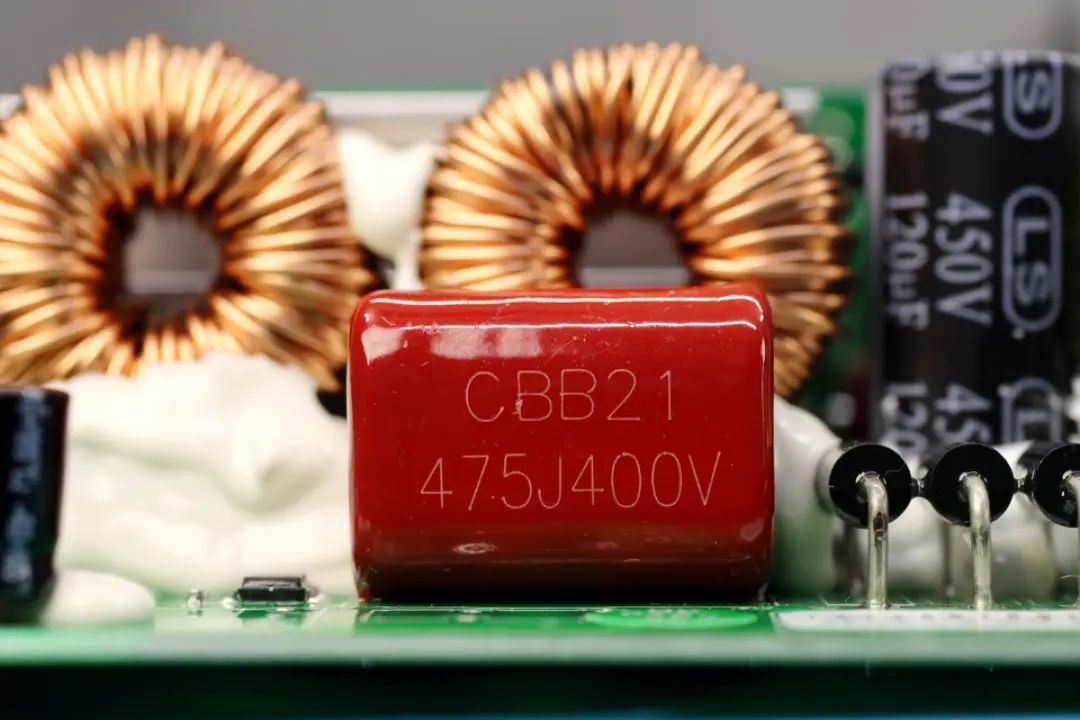

一颗薄膜电容规格为4.7μF 400V。

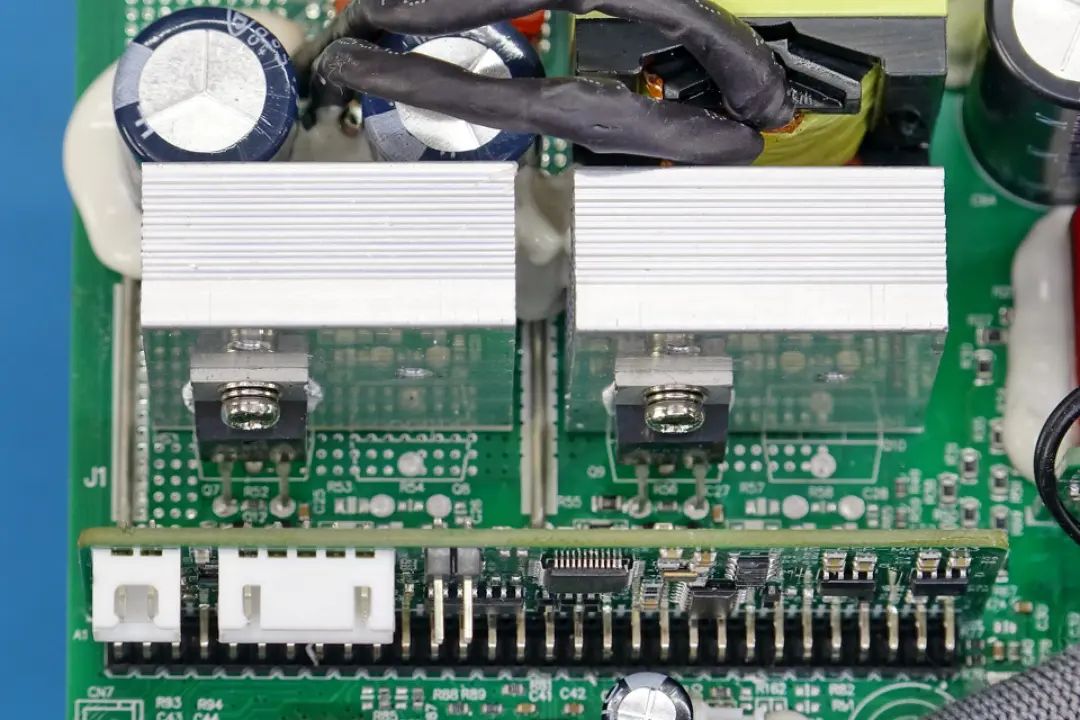

在升压电路侧焊接一块小板，用于逆变器升压以及波形调制控制。

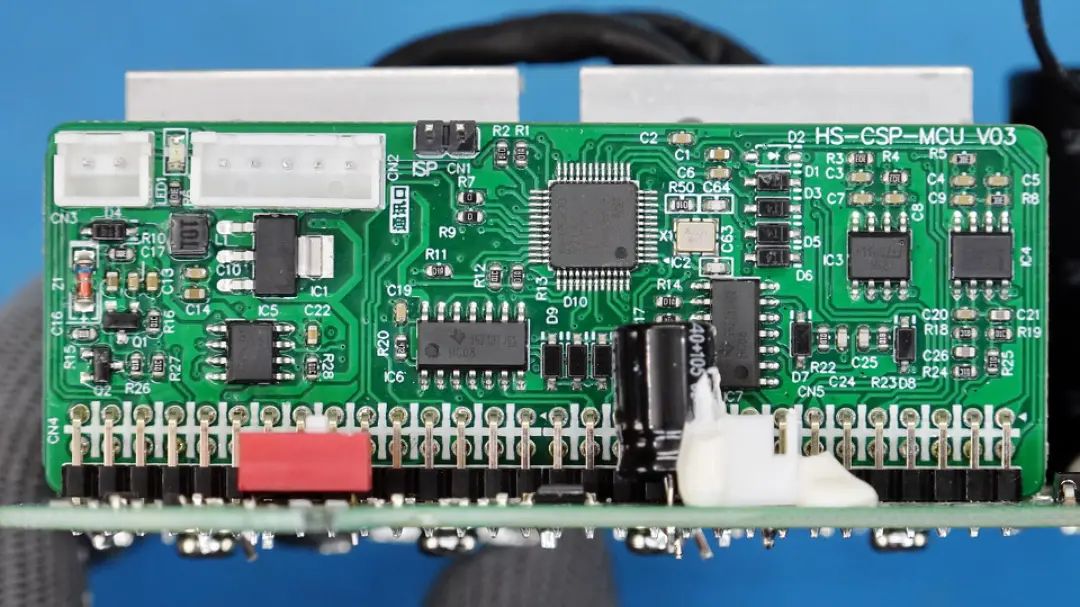

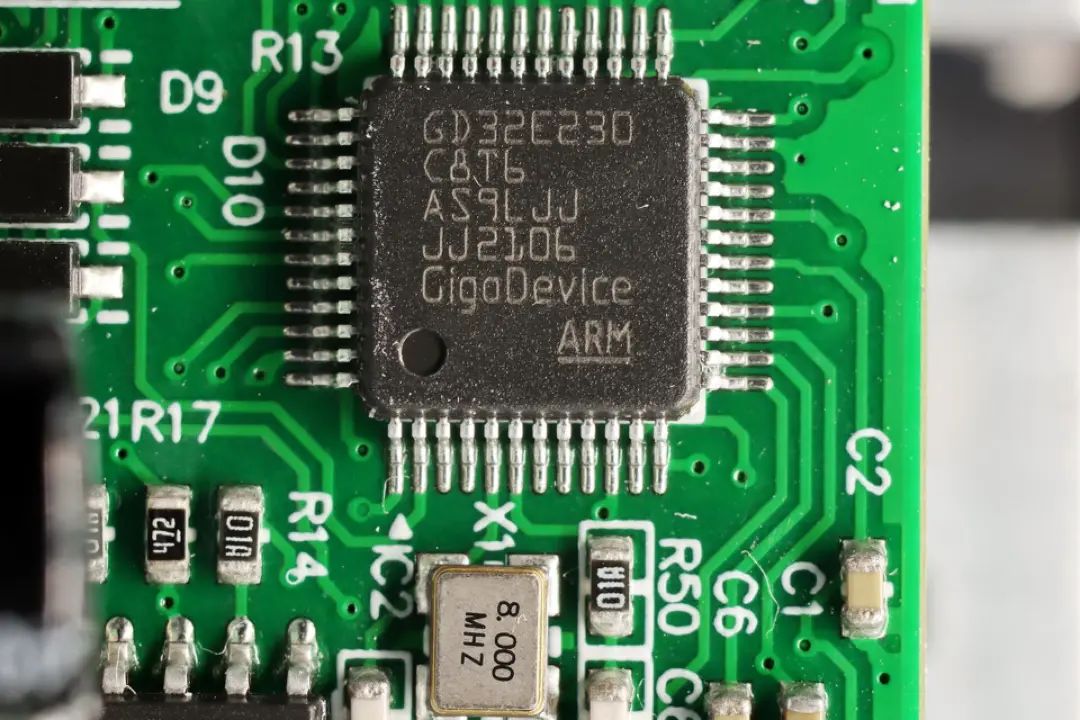

主控MCU来自兆易创新，型号GD32E230C8T6，内部集成M23 32位处理器内核，运行频率高达72MHz，内置64K FLASH和8K SRAM，具备SPI，I2C，USART和I2S接口。

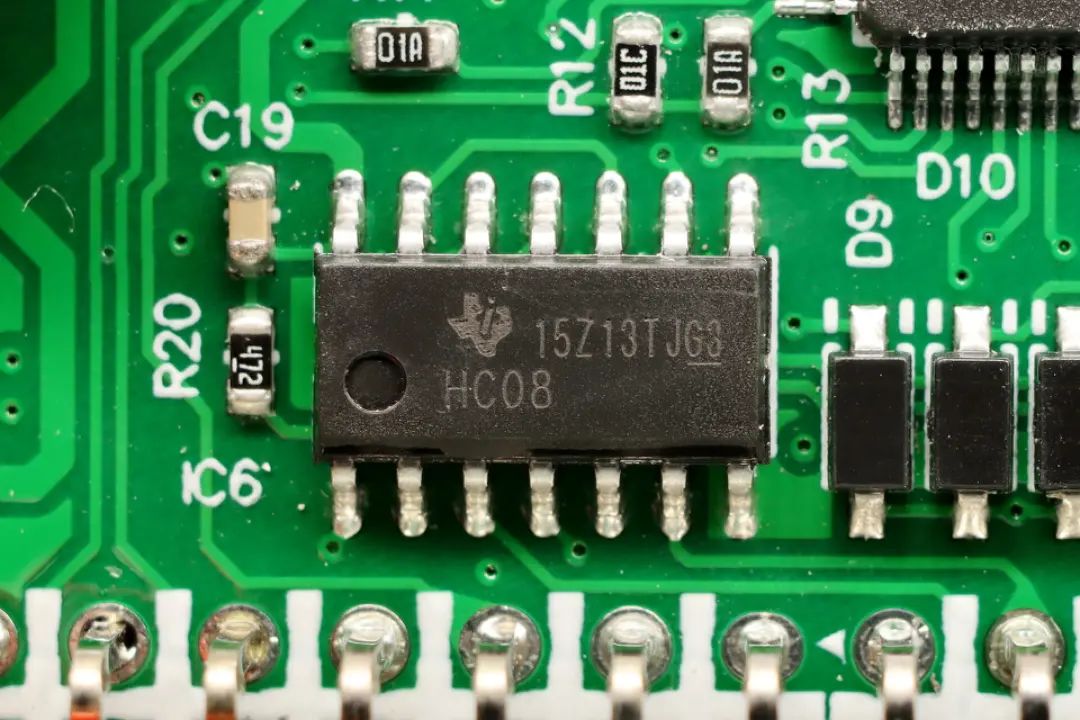

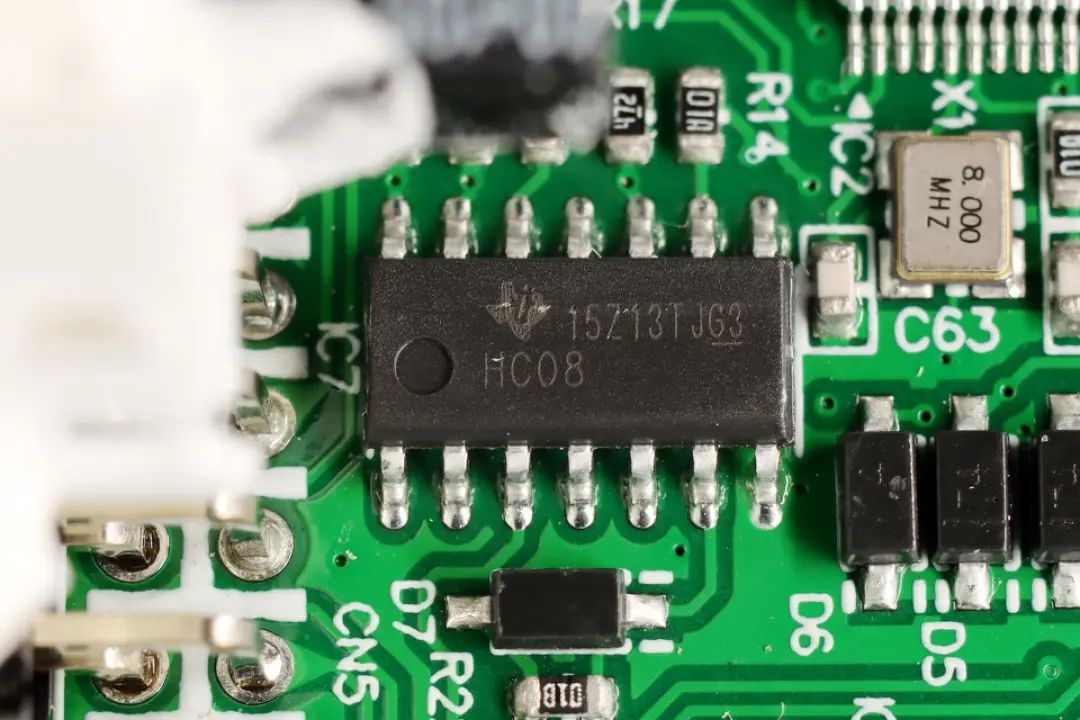

一颗4通道与门来自TI德州仪器，型号SN74HC08，用于信号处理。
另一颗同型号与门芯片。

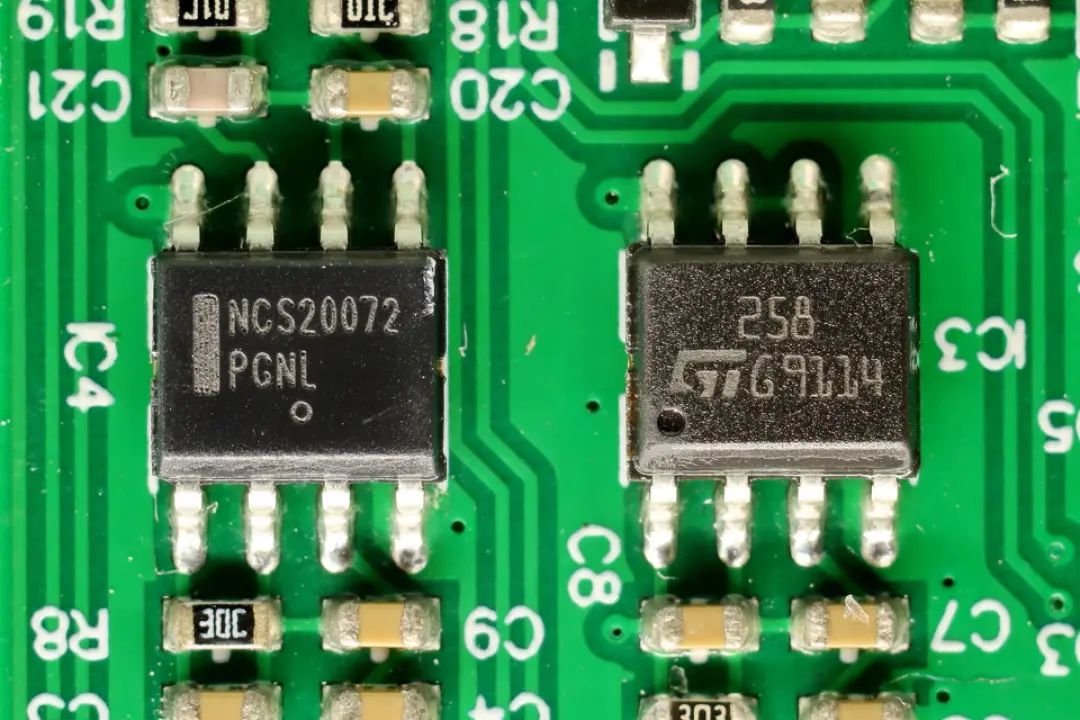

左侧的运放芯片来自安森美，型号NCS20072，是一颗轨对轨双运放。右侧的运放芯片来自意法半导体，型号LM258，是一颗低功耗的双运放芯片。

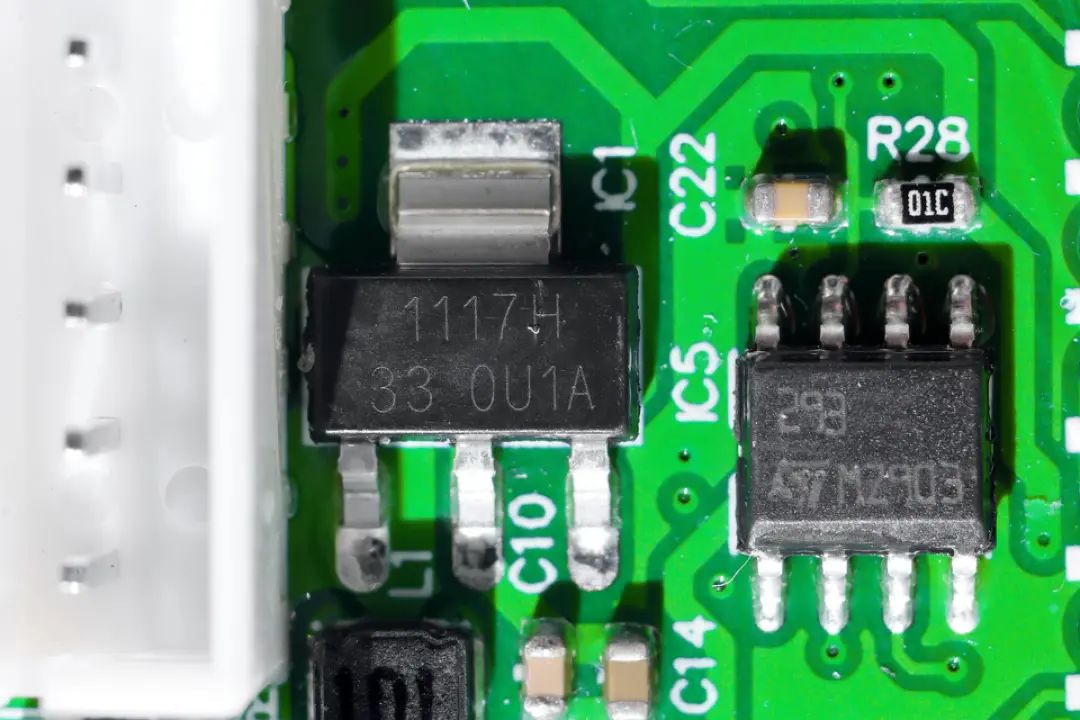

一颗1117稳压芯片，输出电压为3.3V，右侧一颗电压比较器来自意法半导体，型号LM293。

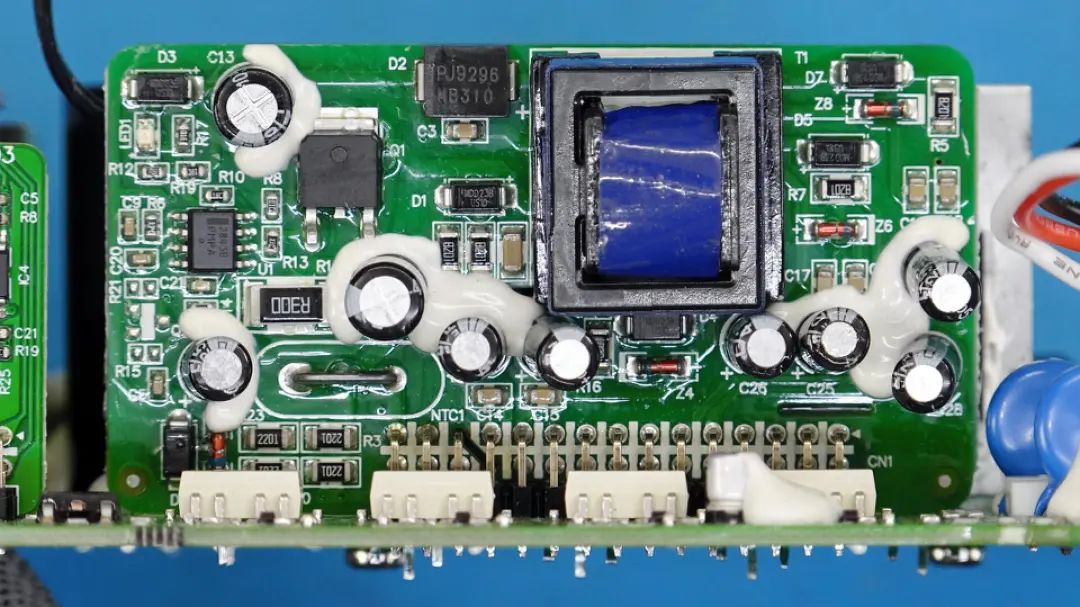

另外一块小板为辅助电源模块。

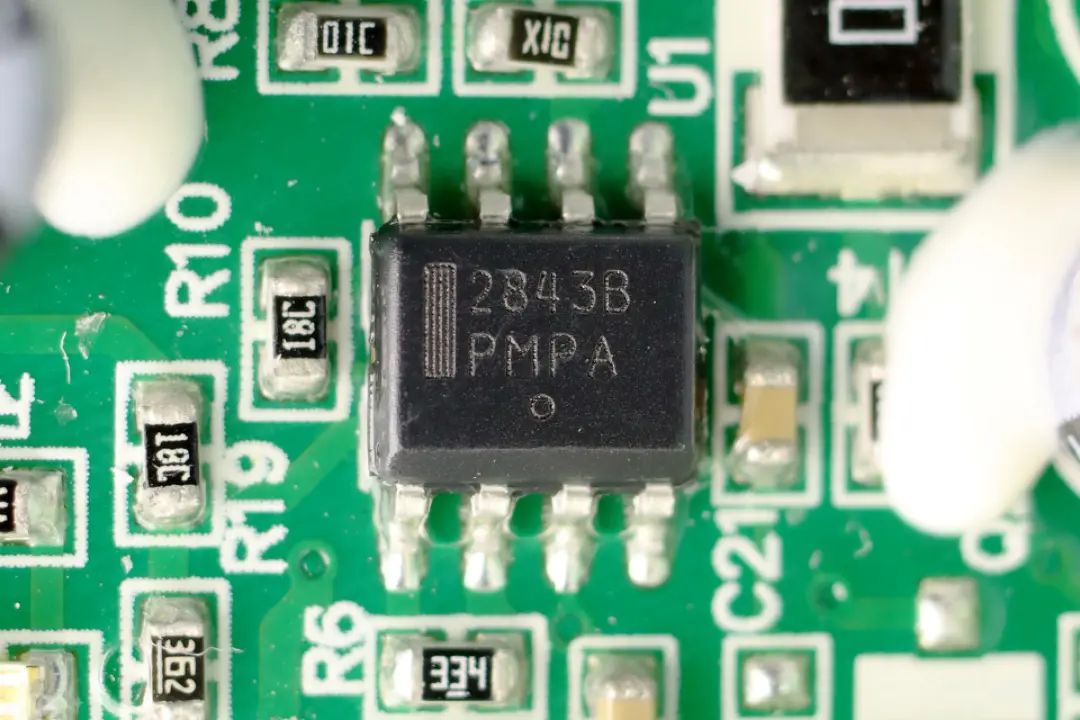

开关电源主控芯片来自安森美，型号UC2843B，是一颗高性能电流模式控制器，用于离线开关电源应用。

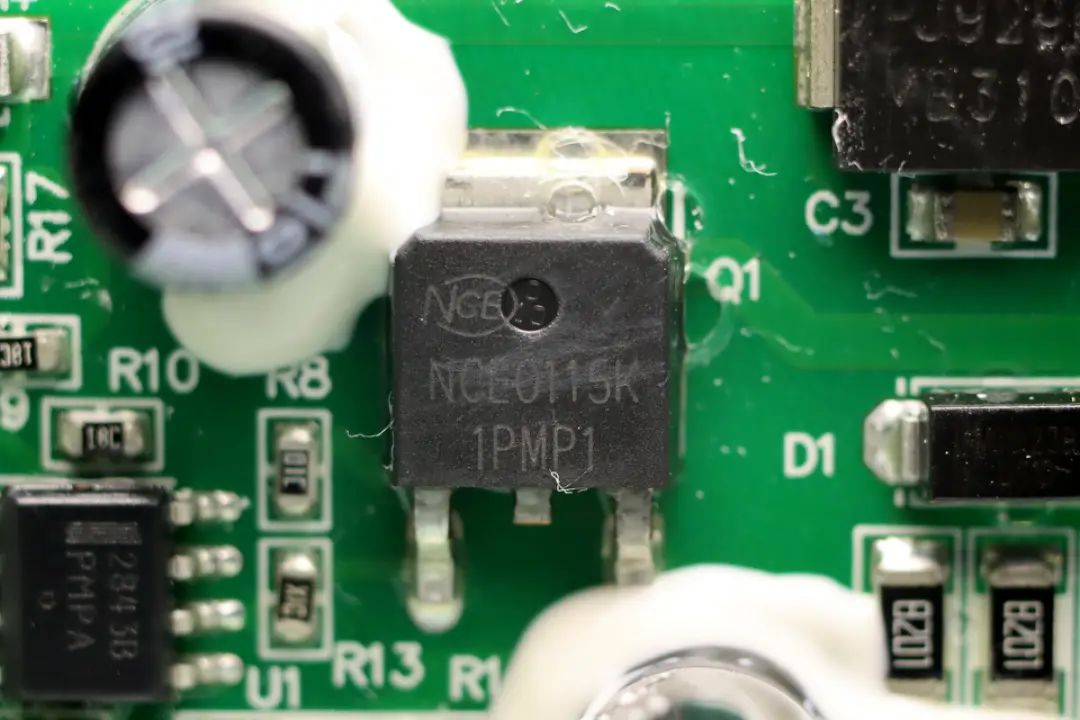

初级开关管来自新洁能，型号NCE1115K，是一颗耐压100V，导阻80mΩ的NMOS，采用TO252封装。

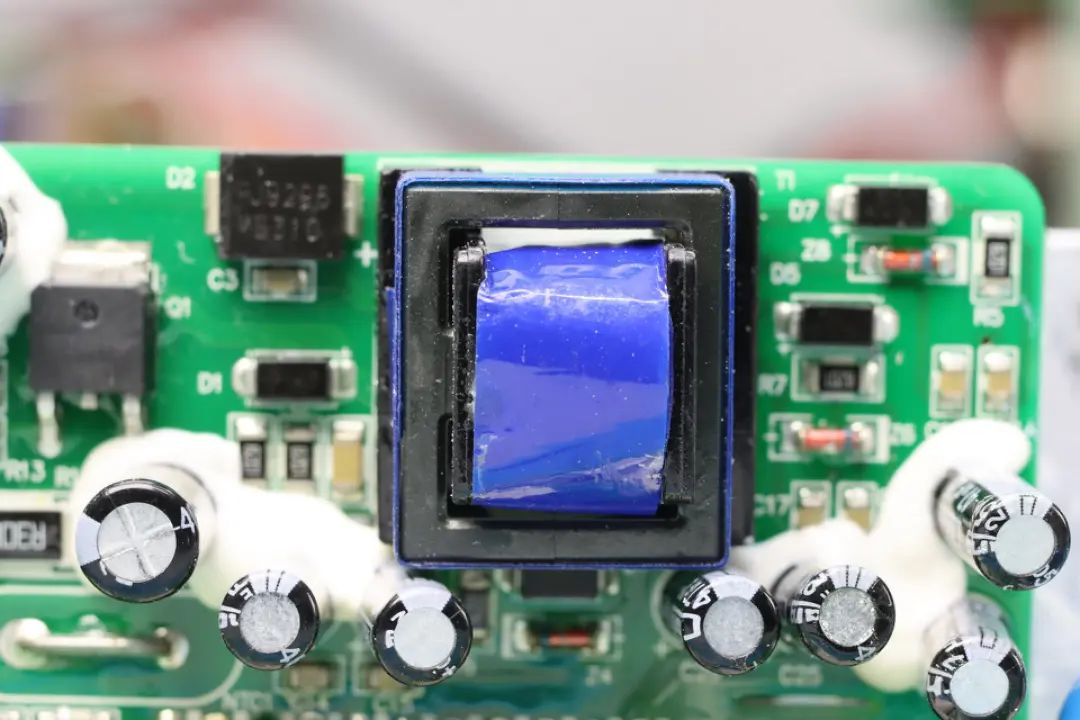

辅助电源变压器特写。

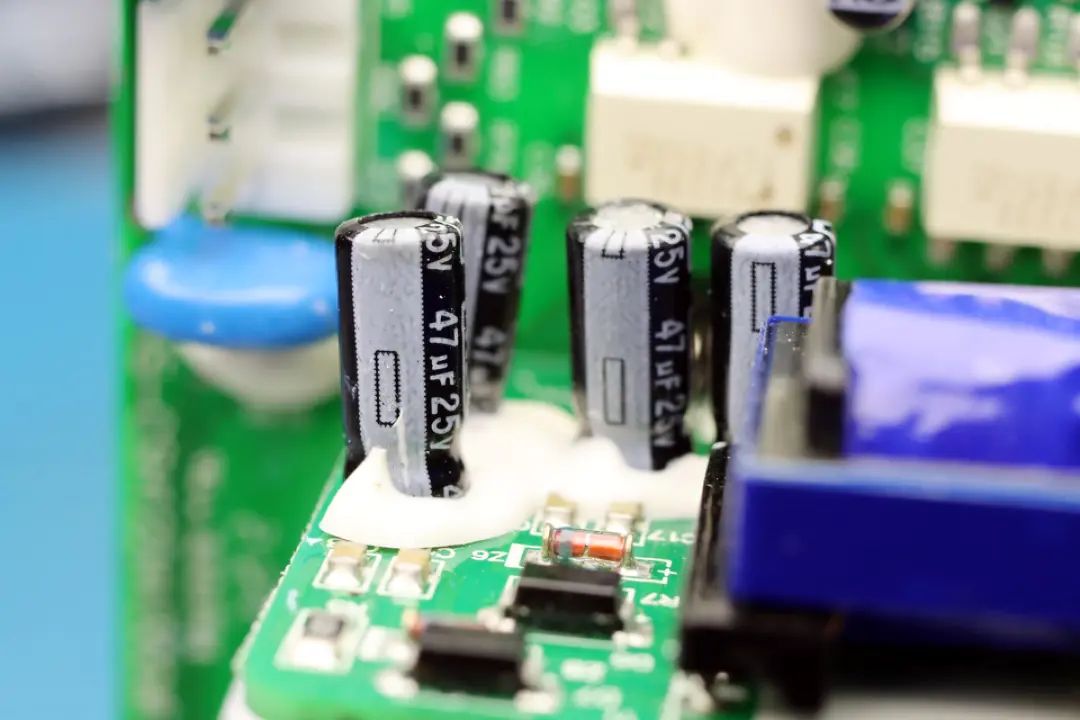

输出滤波电容规格为47μF25V。

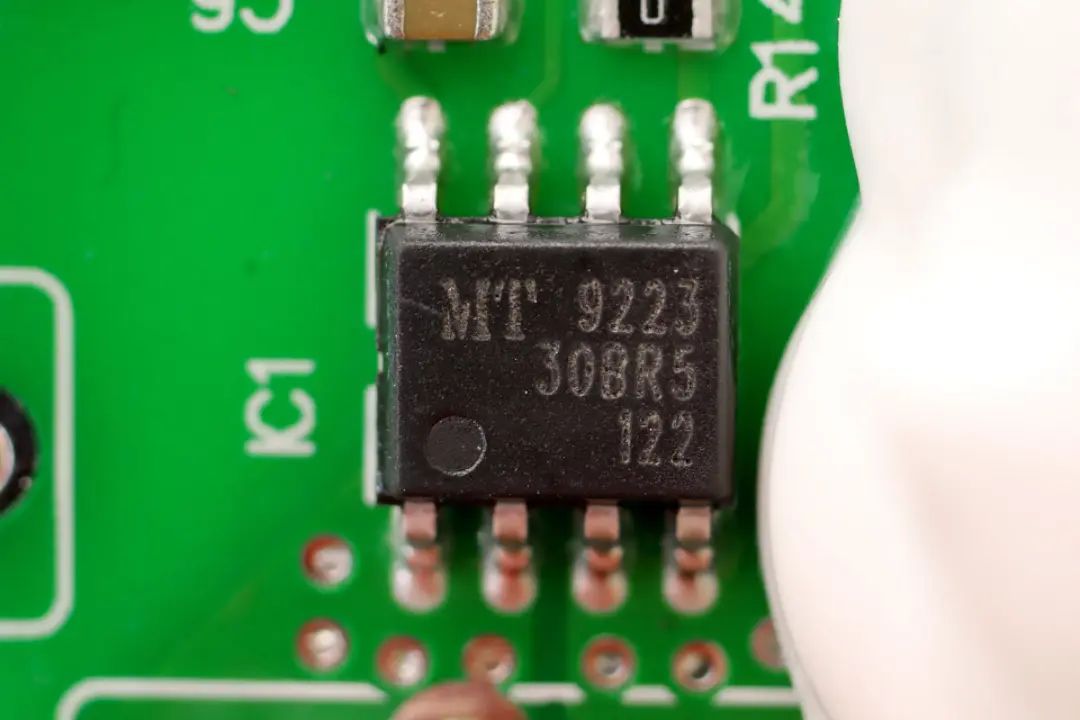

一颗霍尔电流传感器来自麦歌恩，型号MT9223，用于逆变器输出电流检测。

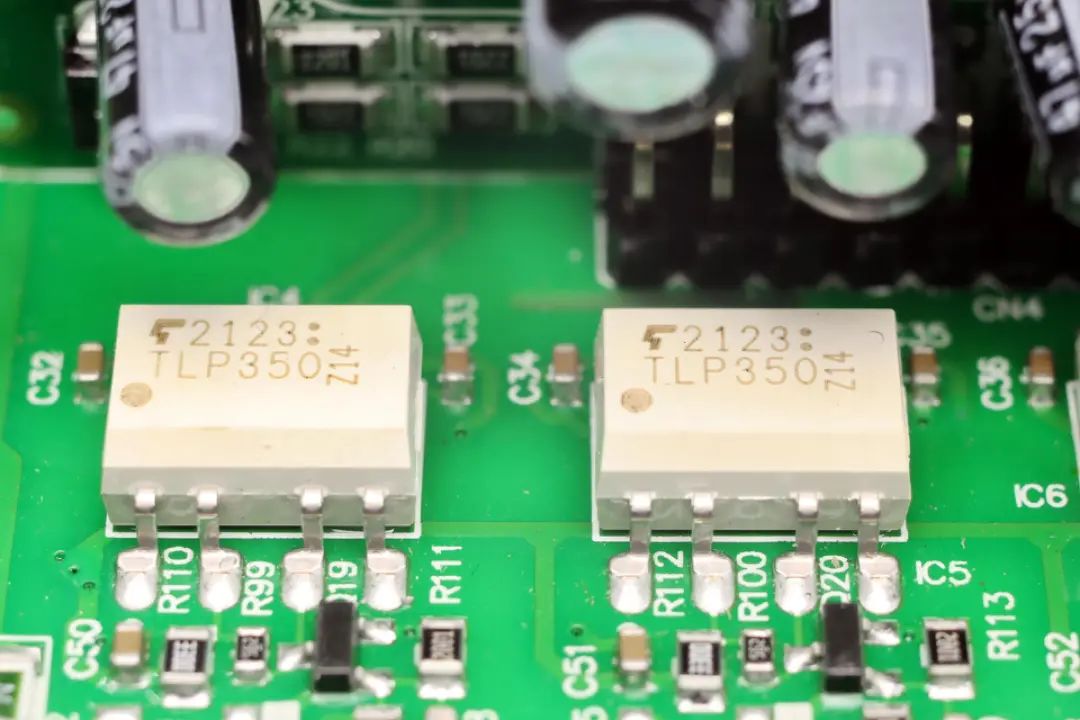

东芝TLP350光耦用于IGBT驱动信号隔离。

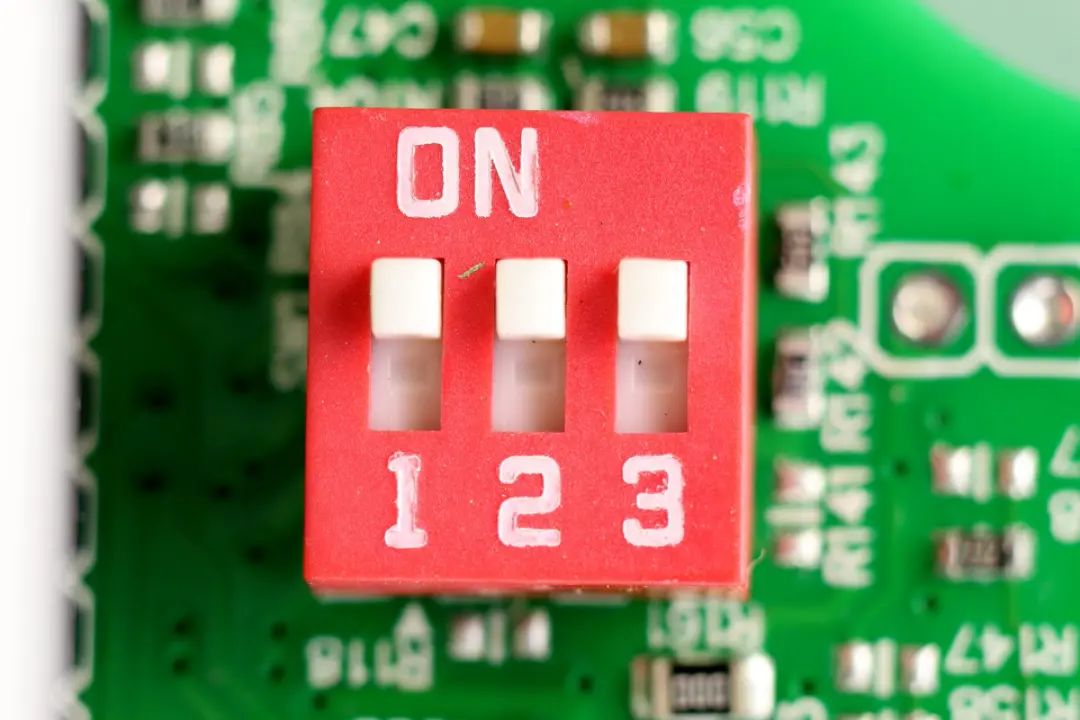

拨码开关用于配置逆变器参数。

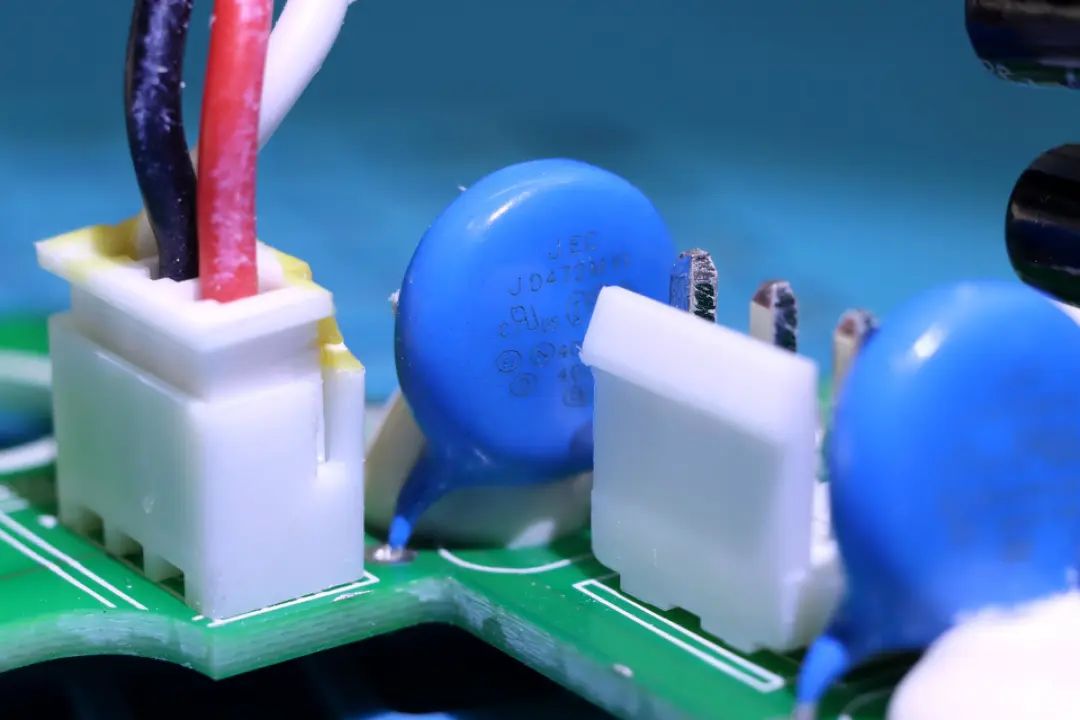

交流输出接口附近的蓝色Y电容来自JEC智旭电子。

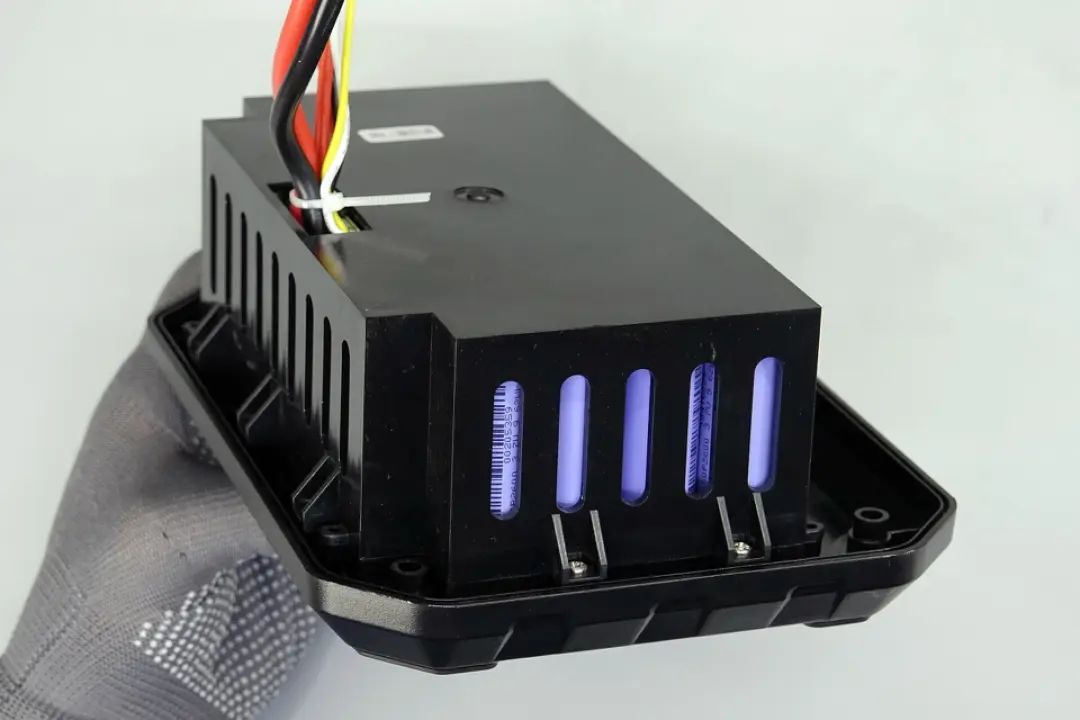

电池模块采用独立的外壳固定。

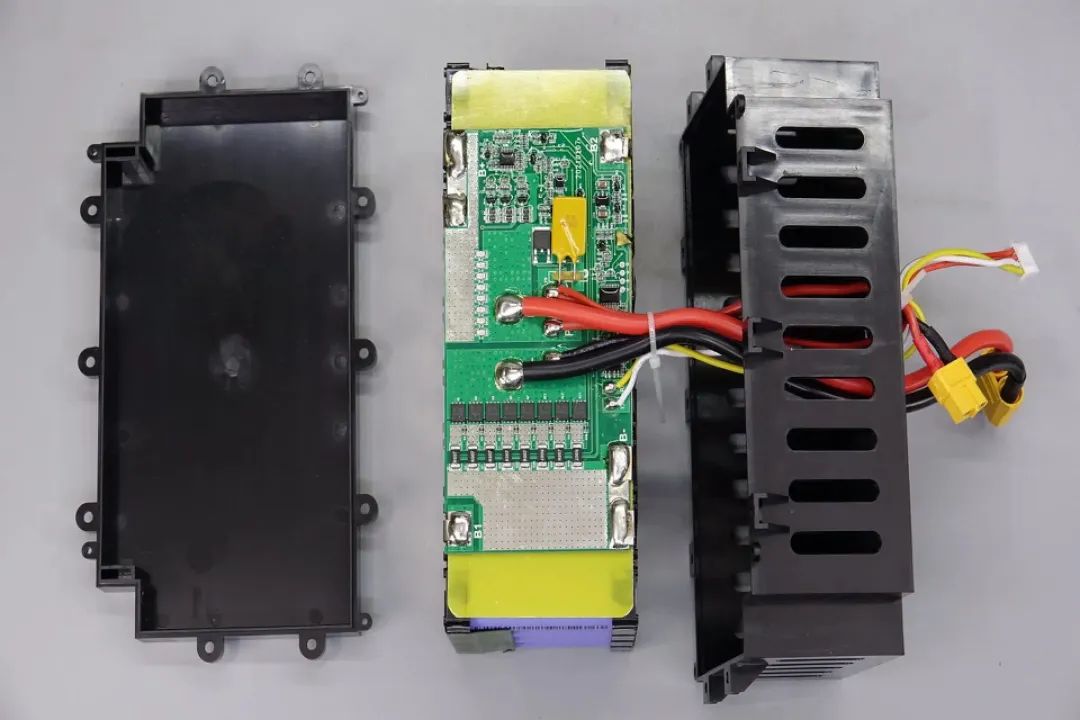

拆开电池模块外壳，取出内部电池组。
电池组固定在绝缘支架上，通过镍片点焊连接。
电池组侧面的镍片特写。

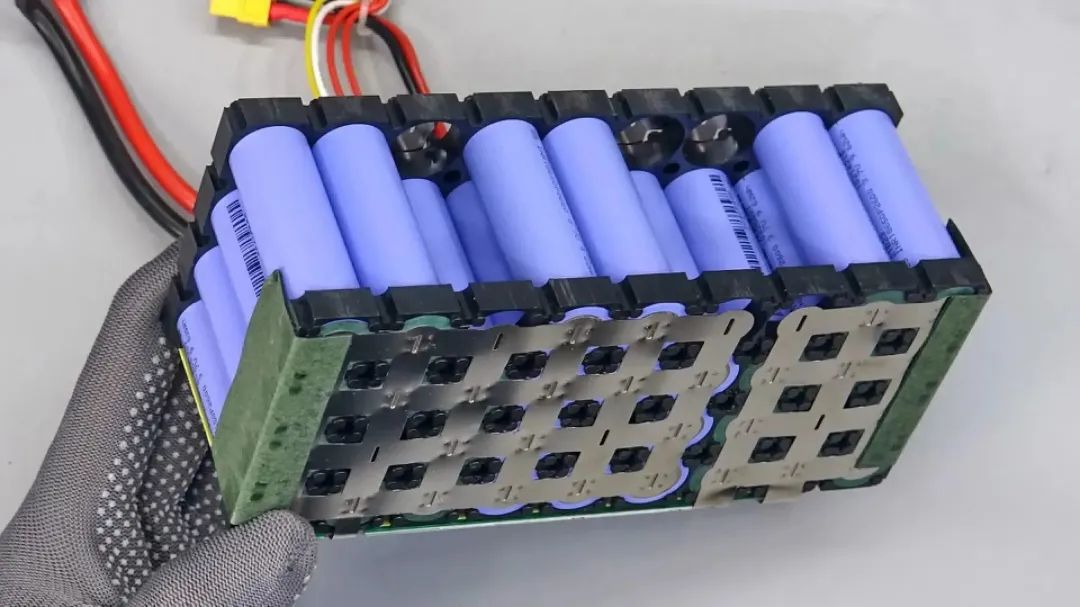

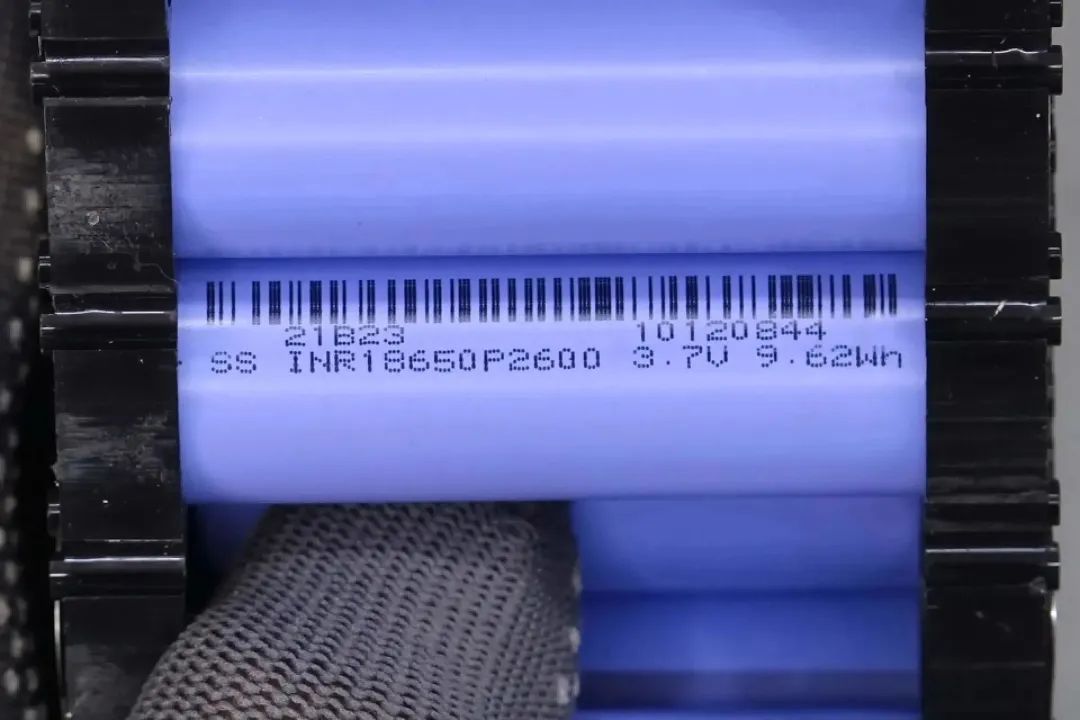

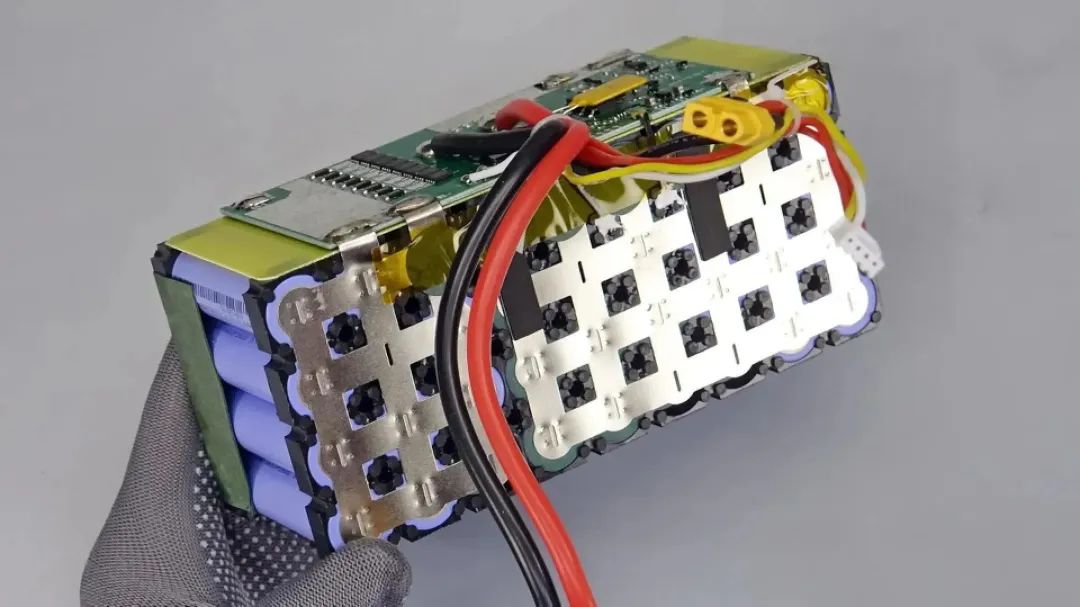

电池组采用18650电池组成，规格为3.7V 2600mAh，采用10节并联组成26Ah容量。电池组为3串连接，共30节电池。

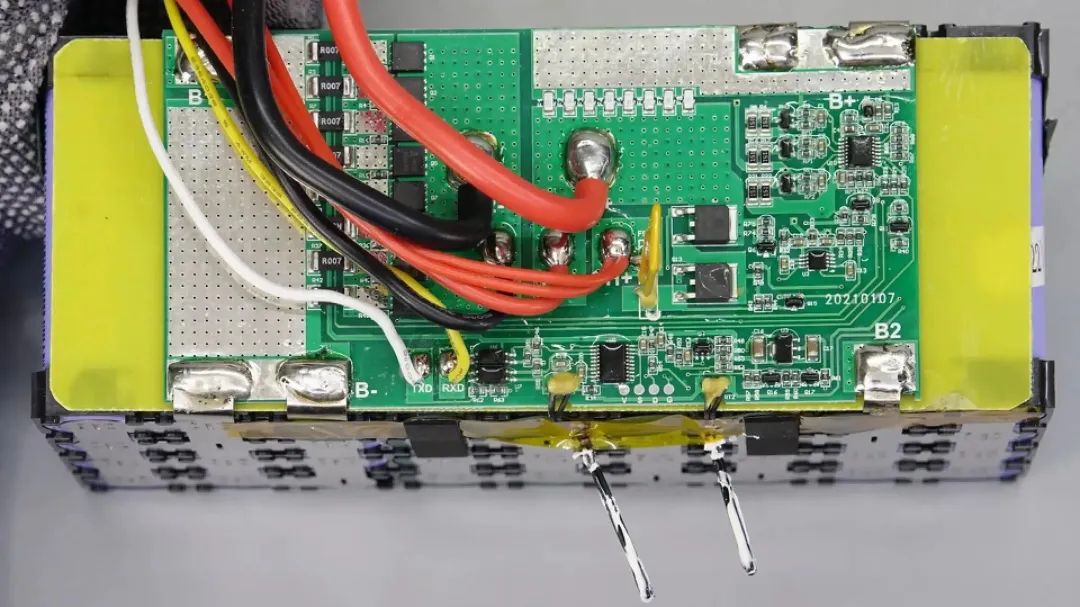

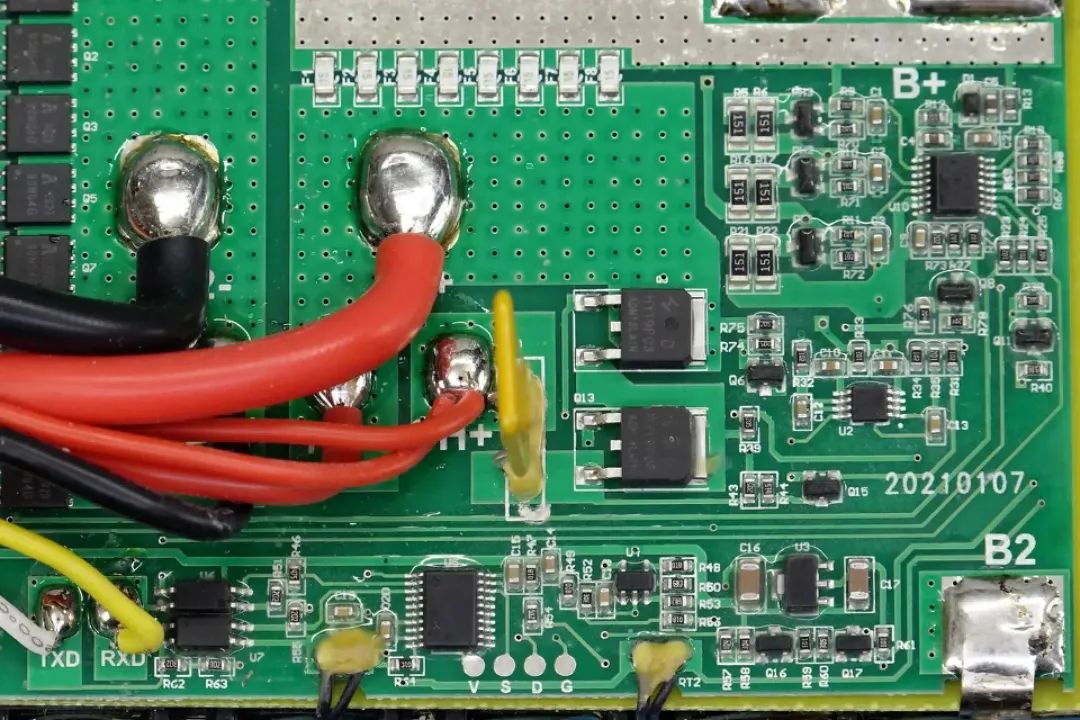

电池组侧面焊接保护板，保护板与电池组之间通过电木板绝缘隔离。在下方是保护板引出的热敏电阻，通过胶水固定，检测电池温度。

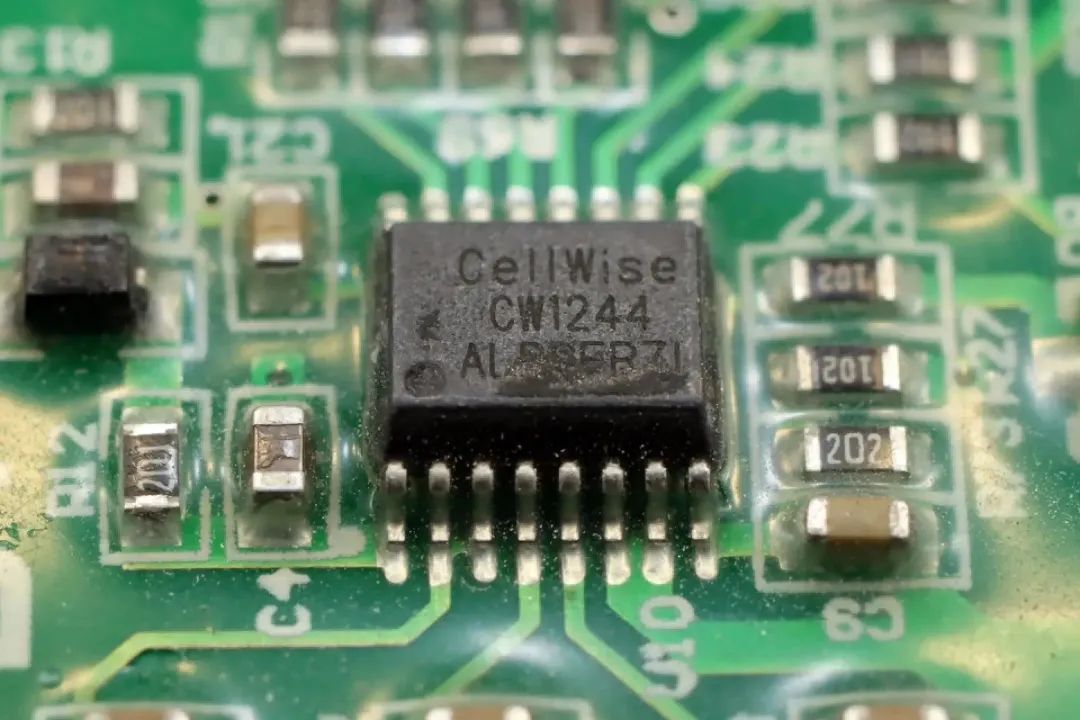

电池保护芯片来自赛微微电，型号CW1244，是一款3，4串锂电池保护IC，支持磷酸铁锂以及高压平台等多种锂电池保护，支持电池均衡，支持高精度过充电，过放电，过流保护。CW1244还支持电池温度保护、断线保护等功能。

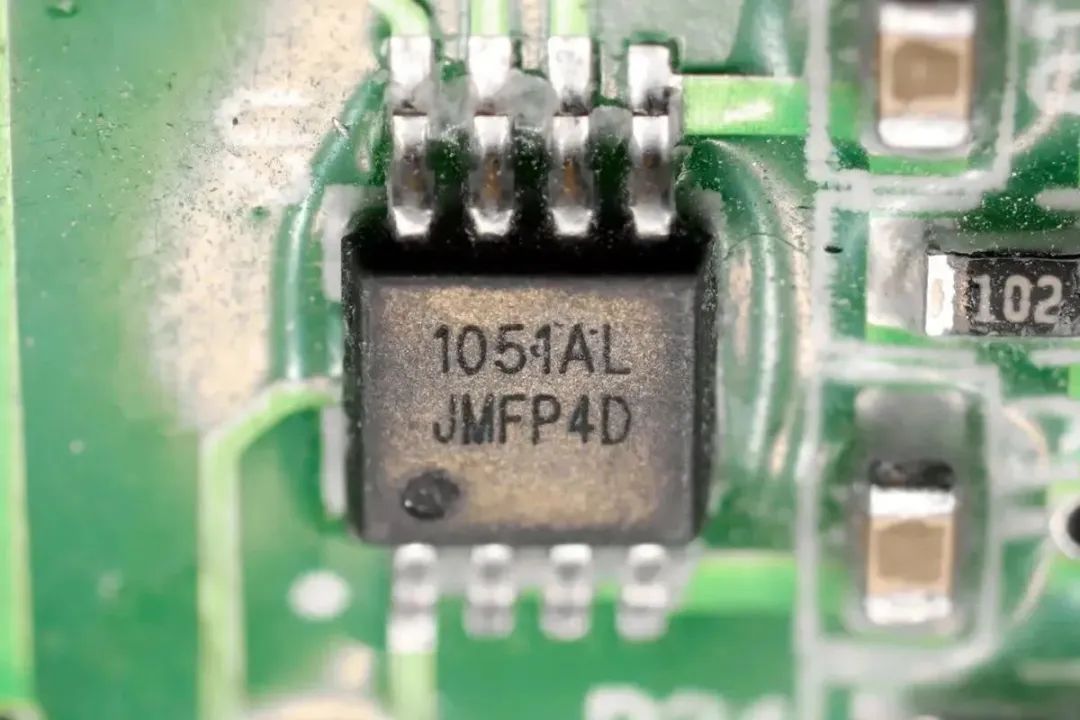

另一颗保护芯片是锂电池次级保护芯片，来自赛微微电，型号CW1051，支持2-5串锂电池和磷酸铁锂电池过电压保护，具有25mV精度，用于户外电源出口认证（IEC62619，UL1642）。

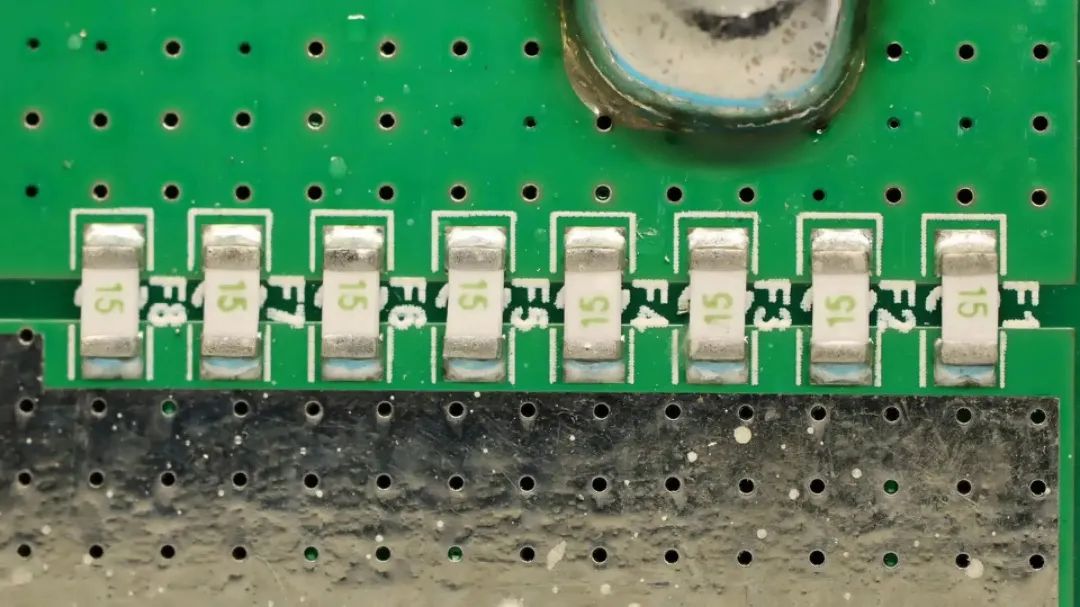

电池组正极输出串联的8颗贴片保险丝，规格为15A。

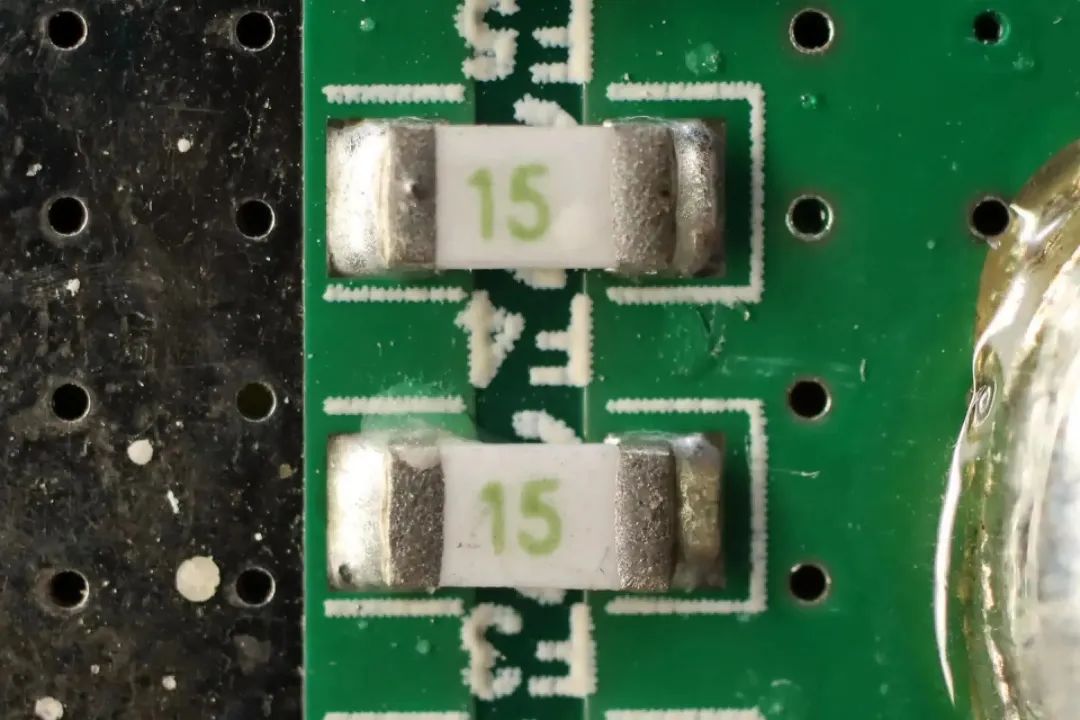

15A保险丝特写。
用于电池组输出控制的放电保护管和电流取样电阻。

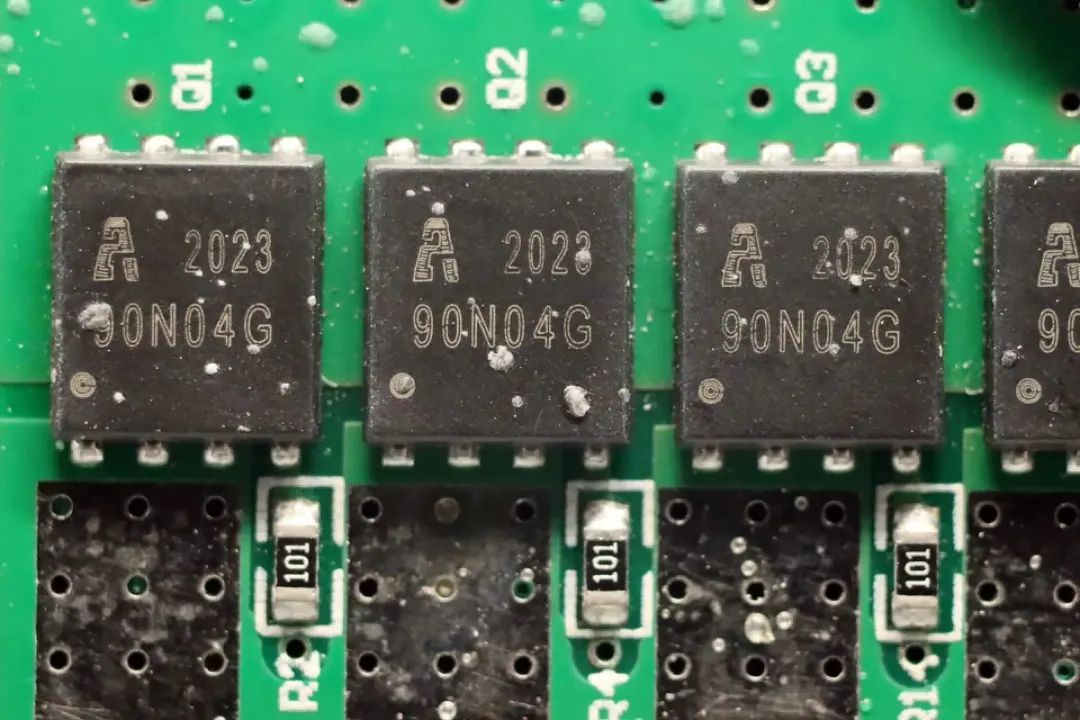

电池保护管来自AllPOWER铨力，型号AP90N04G，是一颗耐压40V的NMOS，导阻为4.2mΩ，采用PDFN5*6封装。

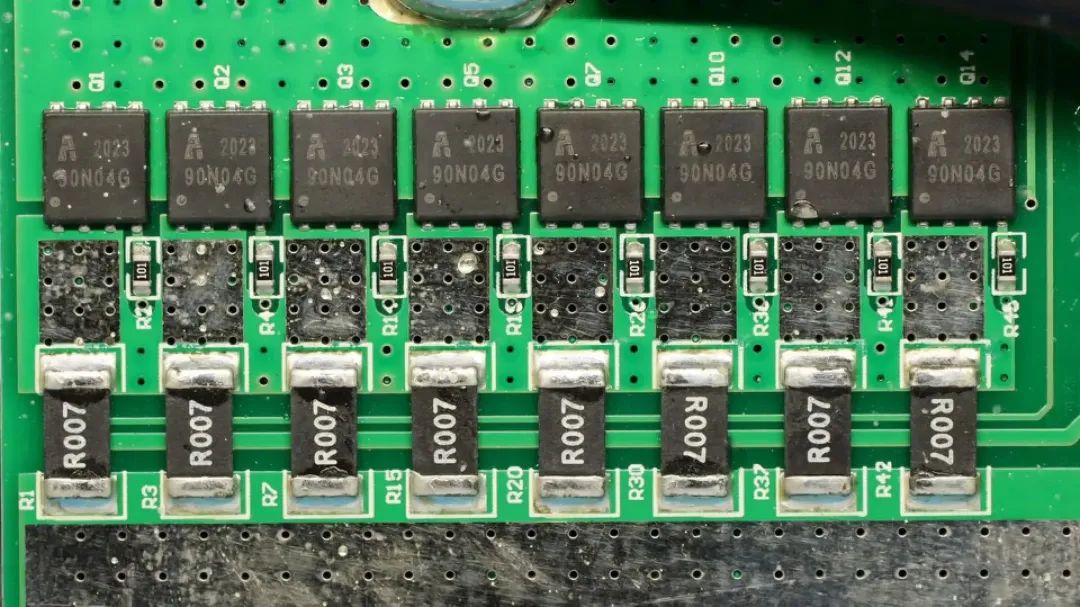

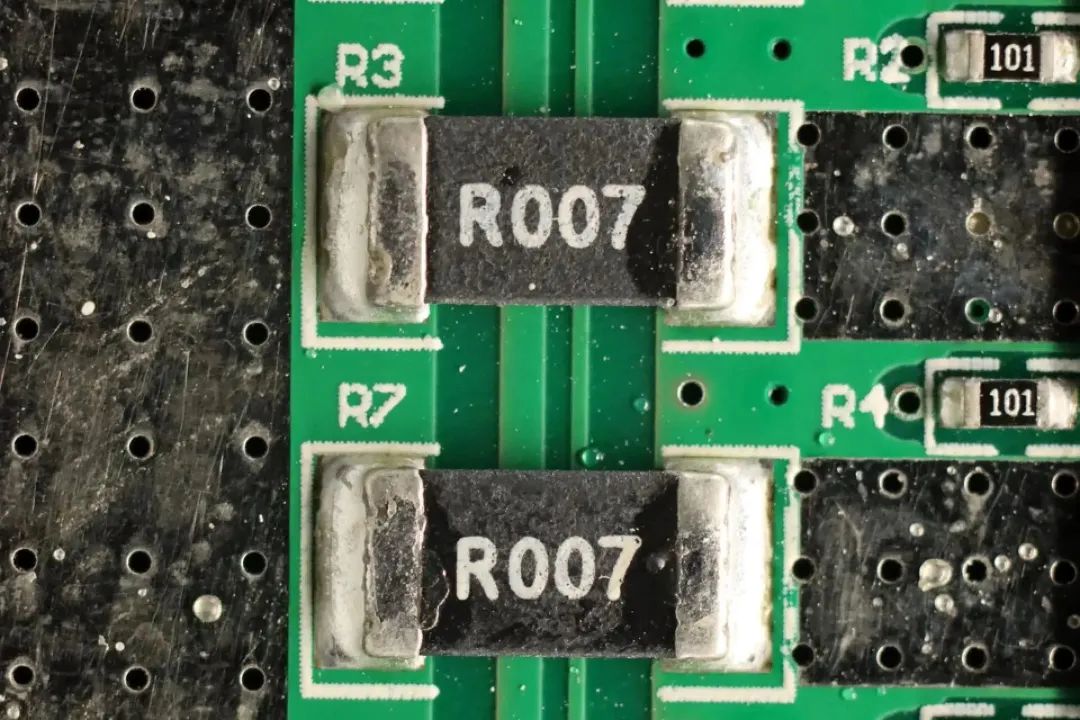

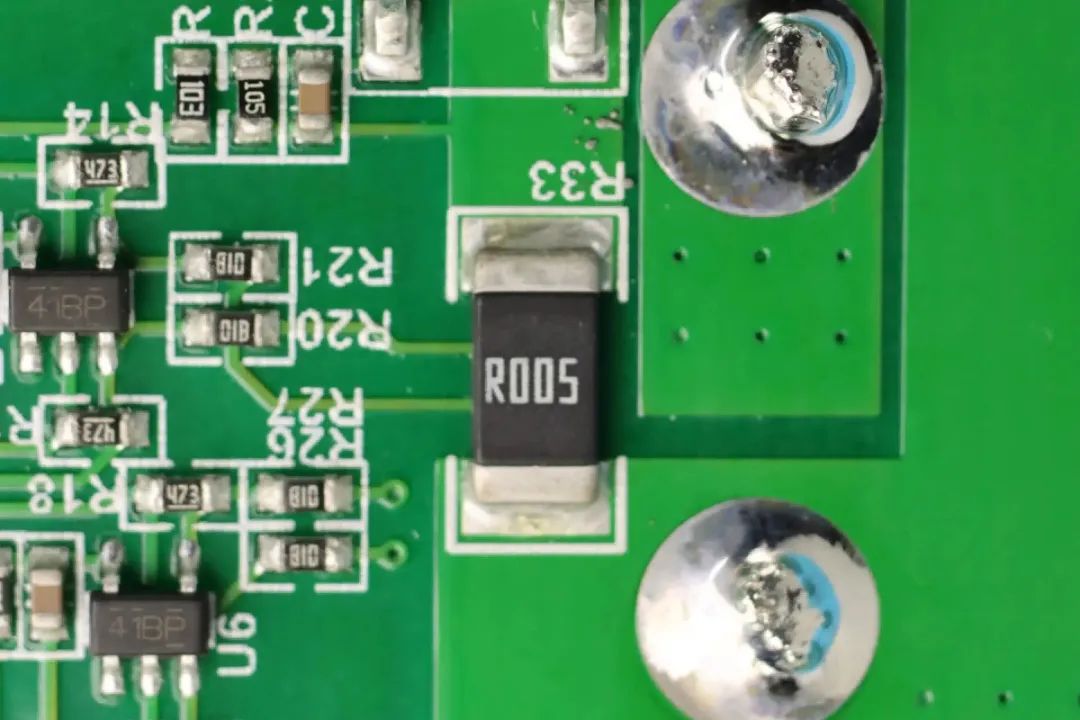

7mΩ电流检测电阻特写，采用8颗并联。
电池组充电输入通过自恢复保险丝和MOS管进行控制。

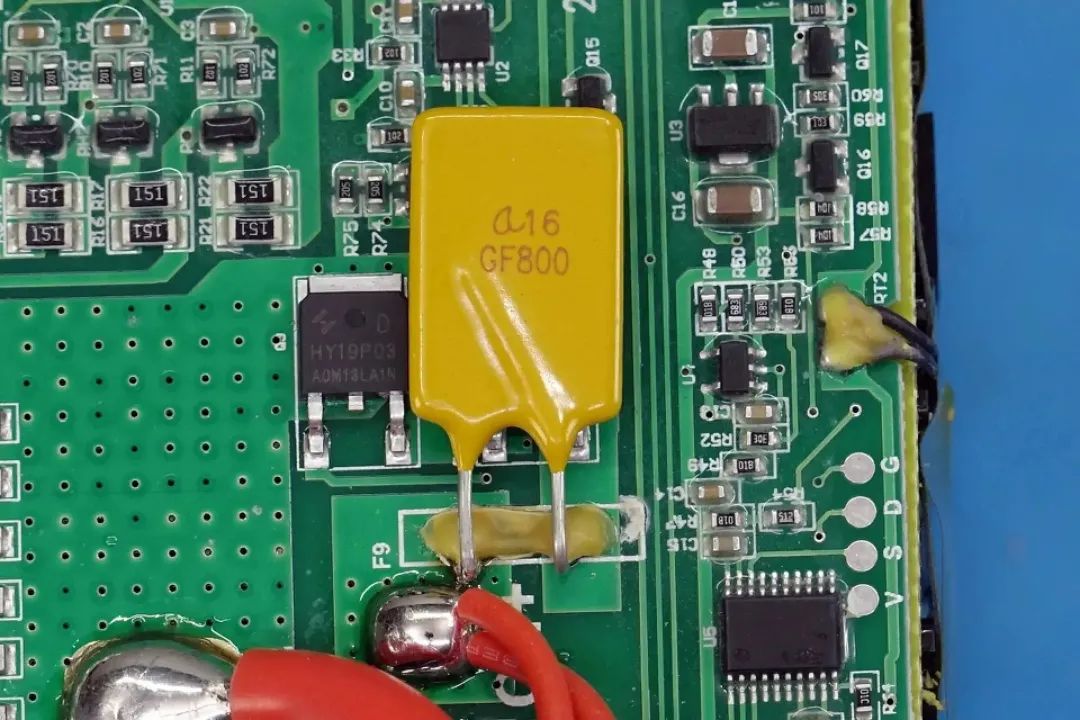

自恢复保险丝特写，用于充电过电流保护。

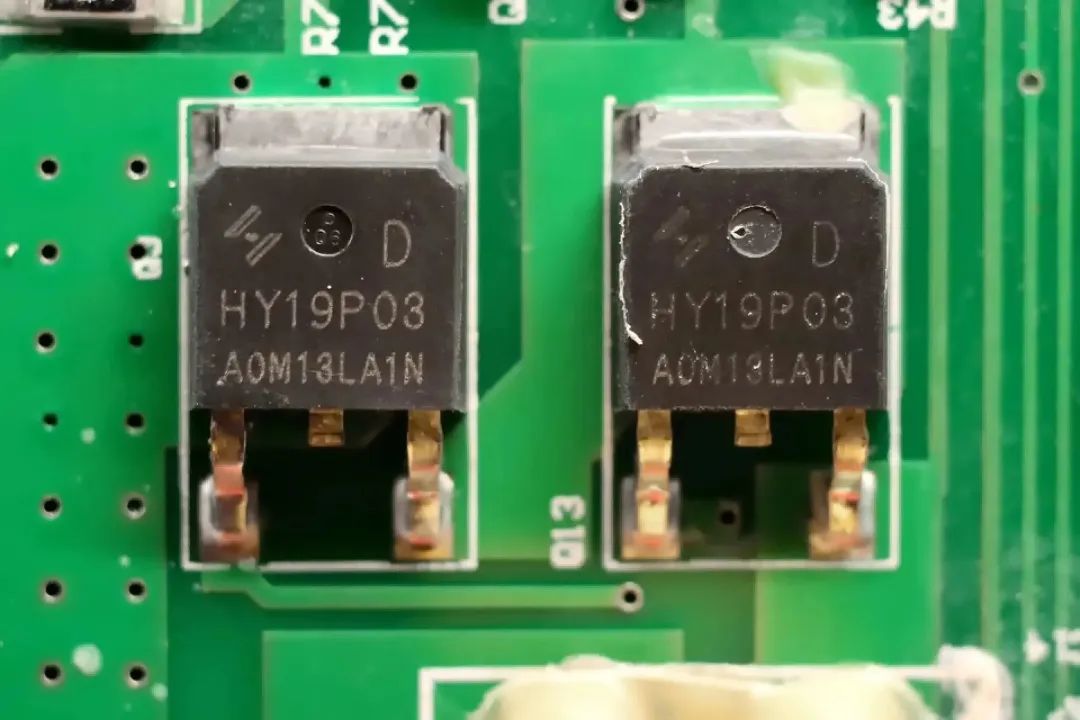

用于电池充电控制的MOS管来自华羿微，型号HY19P03D，PMOS，耐压30V，导阻4.8mΩ，采用TO252封装。

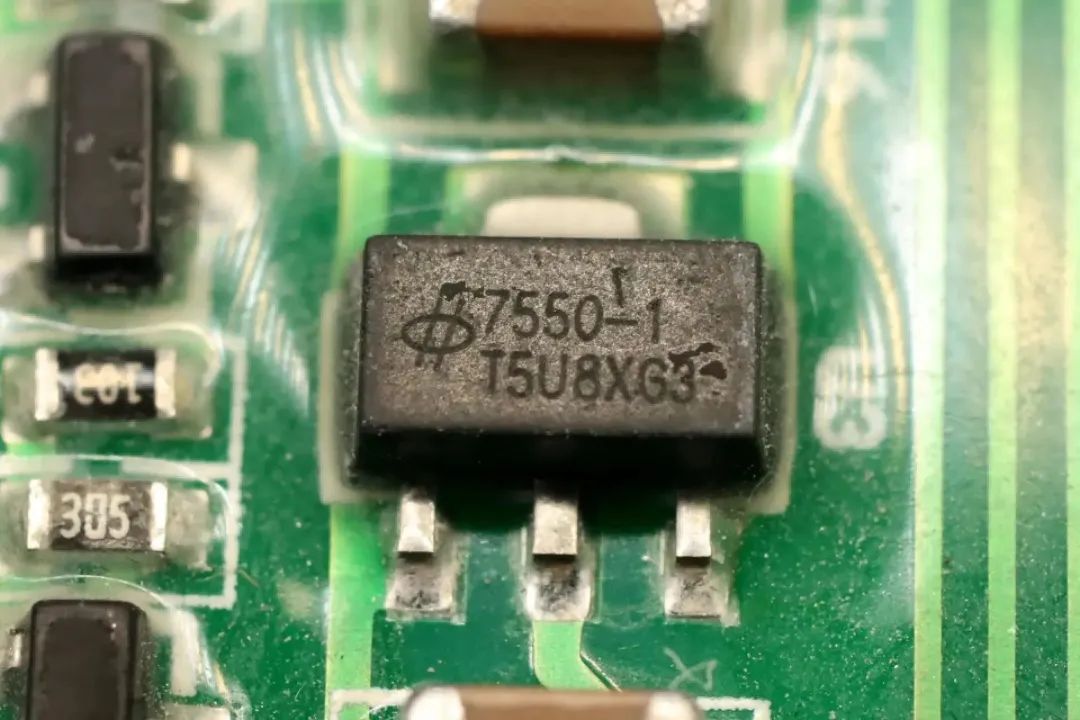

用于为MCU供电的7550稳压芯片。

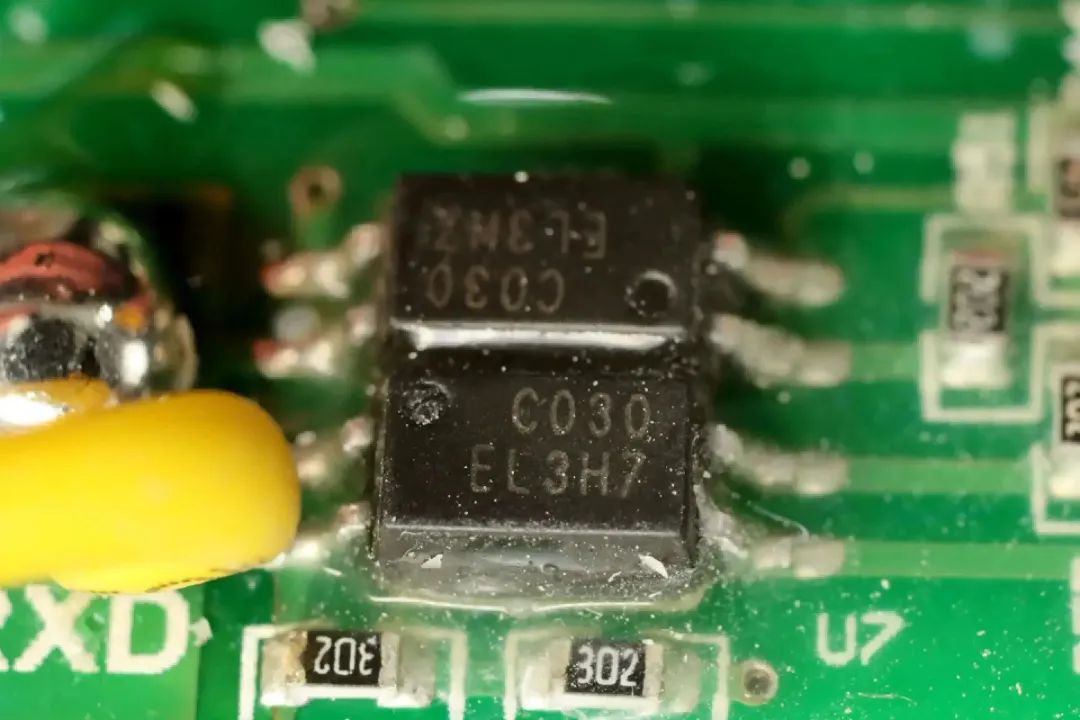

两颗光耦用于电池保护板与直流输出模块通信，显示电量信息。

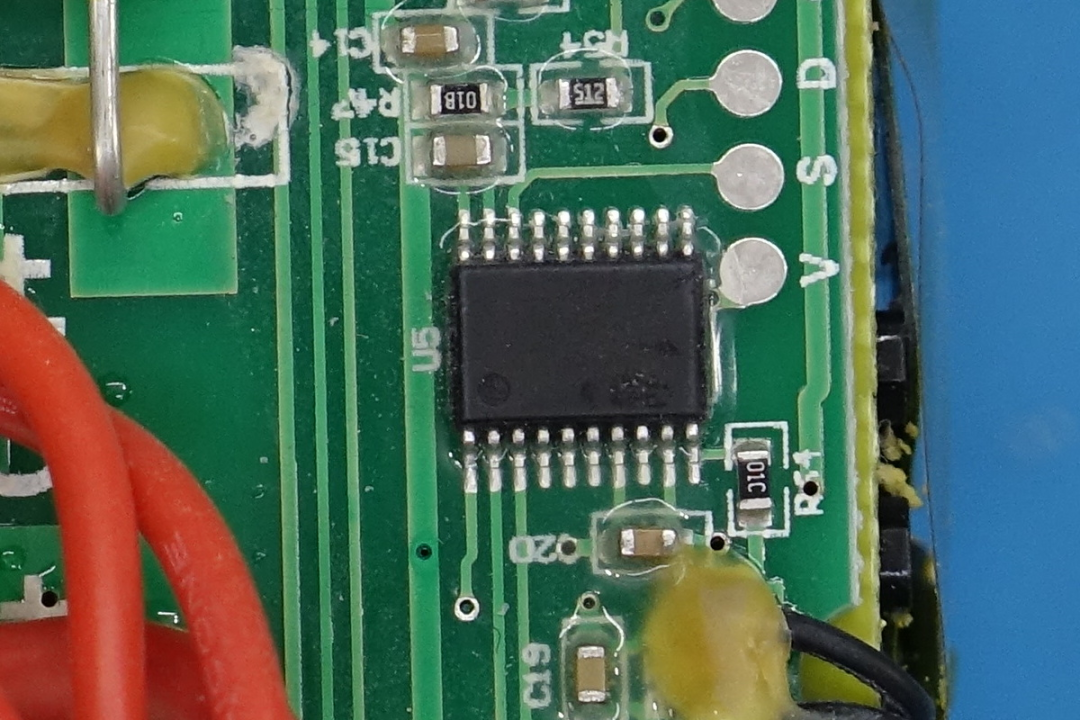

一颗无标的MCU芯片用于电池电量检测以及增强的保护功能。

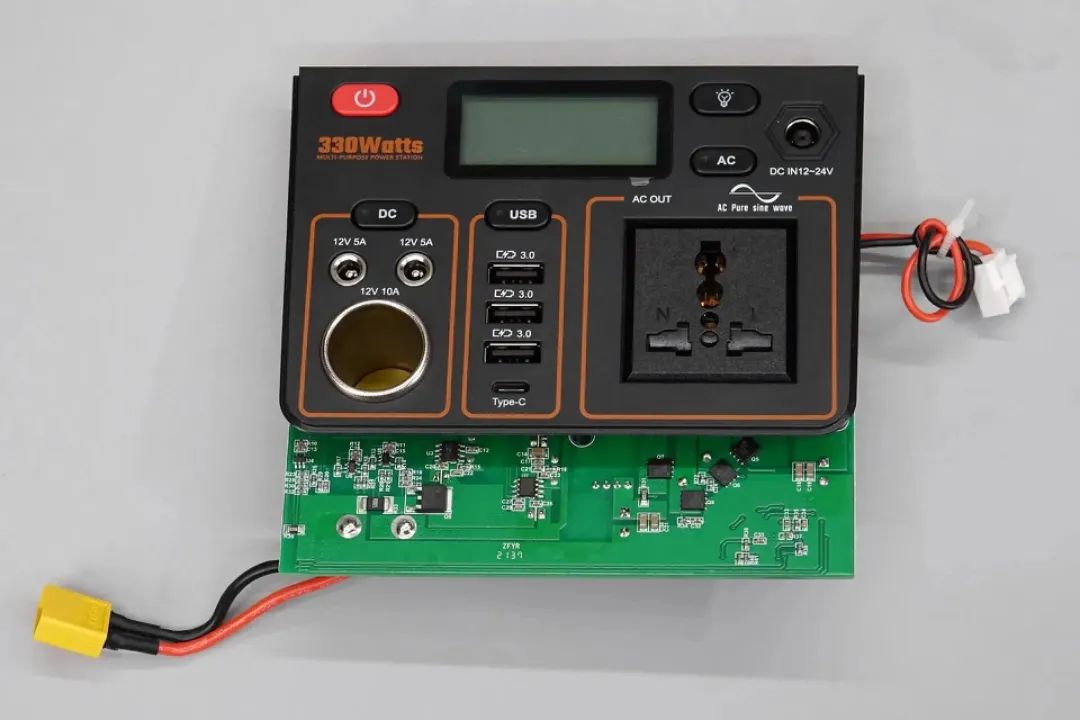

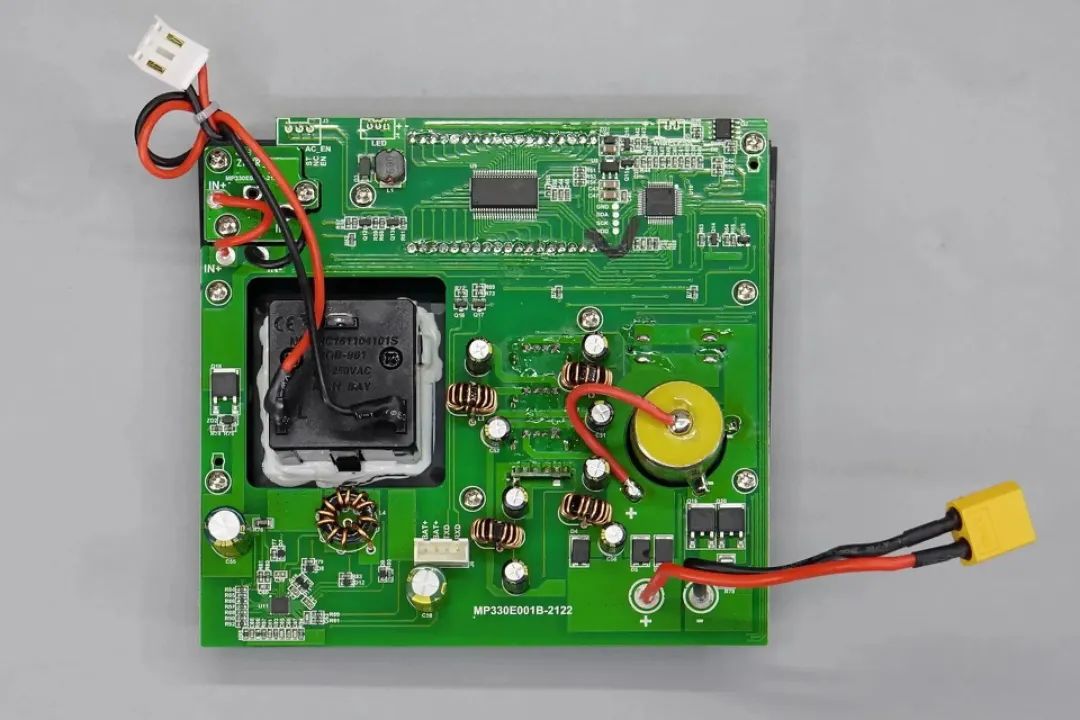

直流输出模块特写，塑料面板内部是一块PCB，用于显示及输出功能。

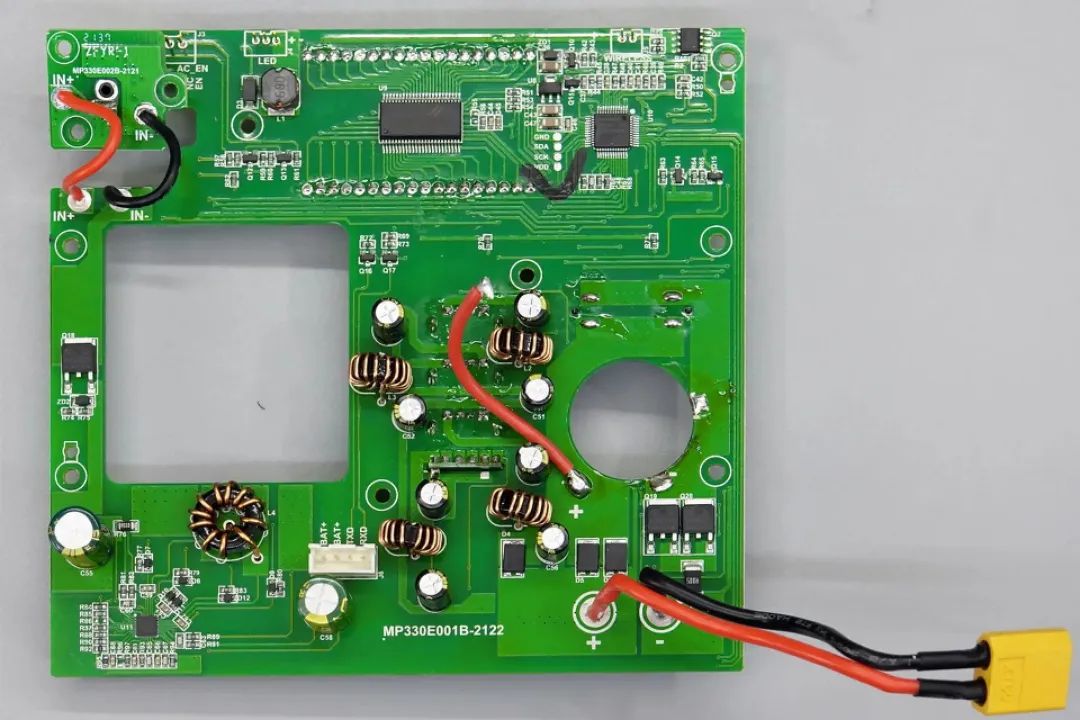

PCBA模块背面焊接显示控制和充电以及降压输出电路。

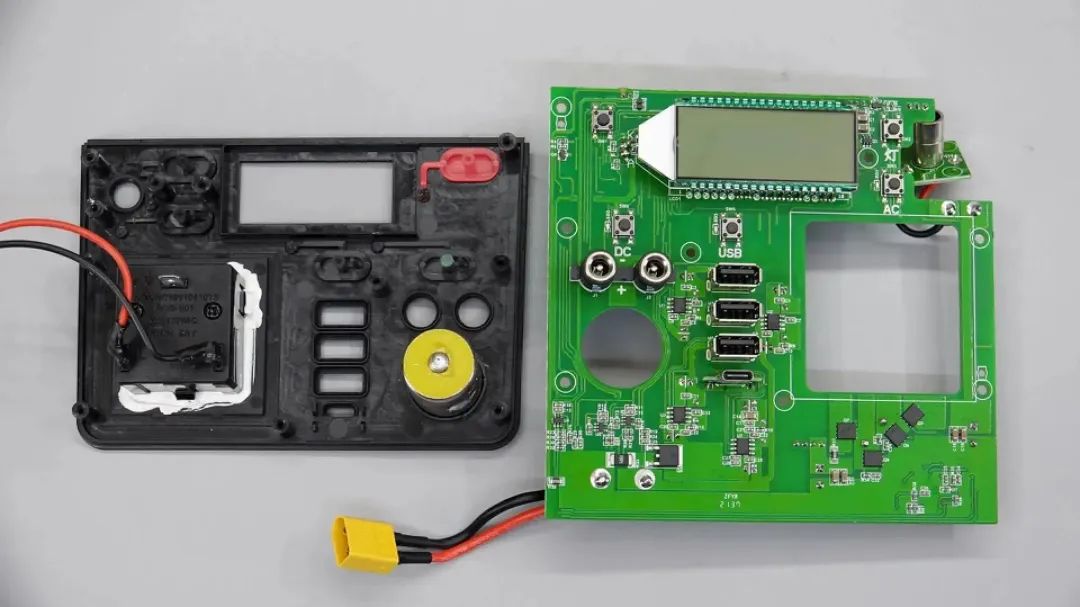

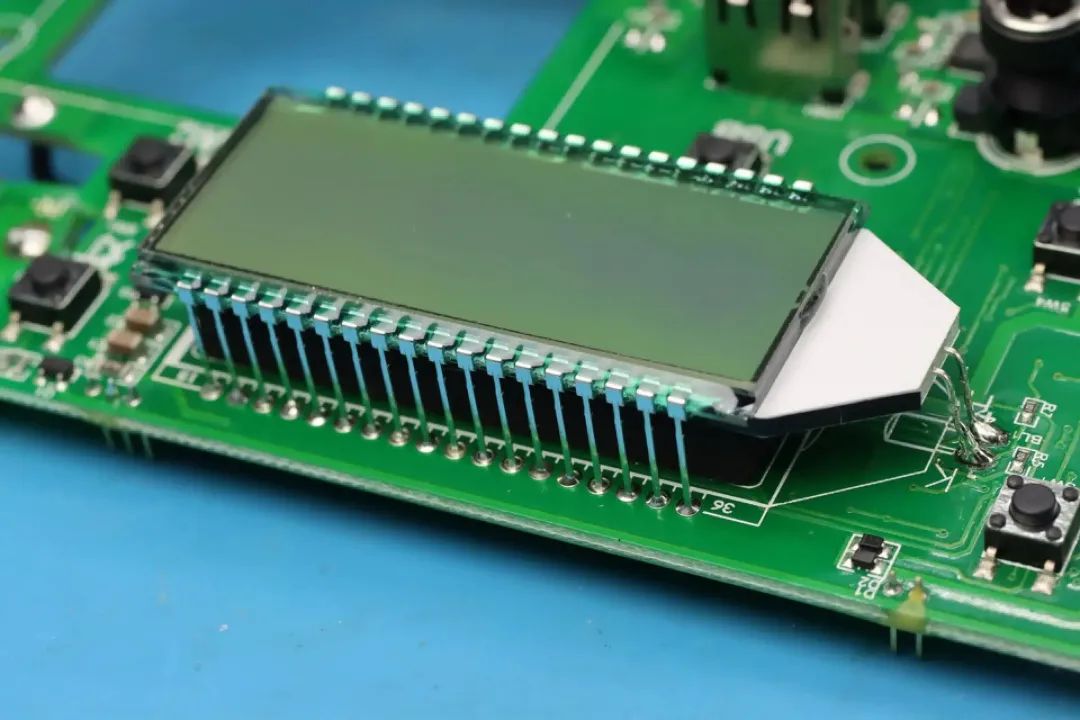

拆下PCBA模块，正面焊接液晶显示屏和输出母座以及按键。
交流输出插座通过胶水固定在面板上，并通过导线焊接连接到逆变模块。
下面开始观察PCBA模块背面的器件信息。

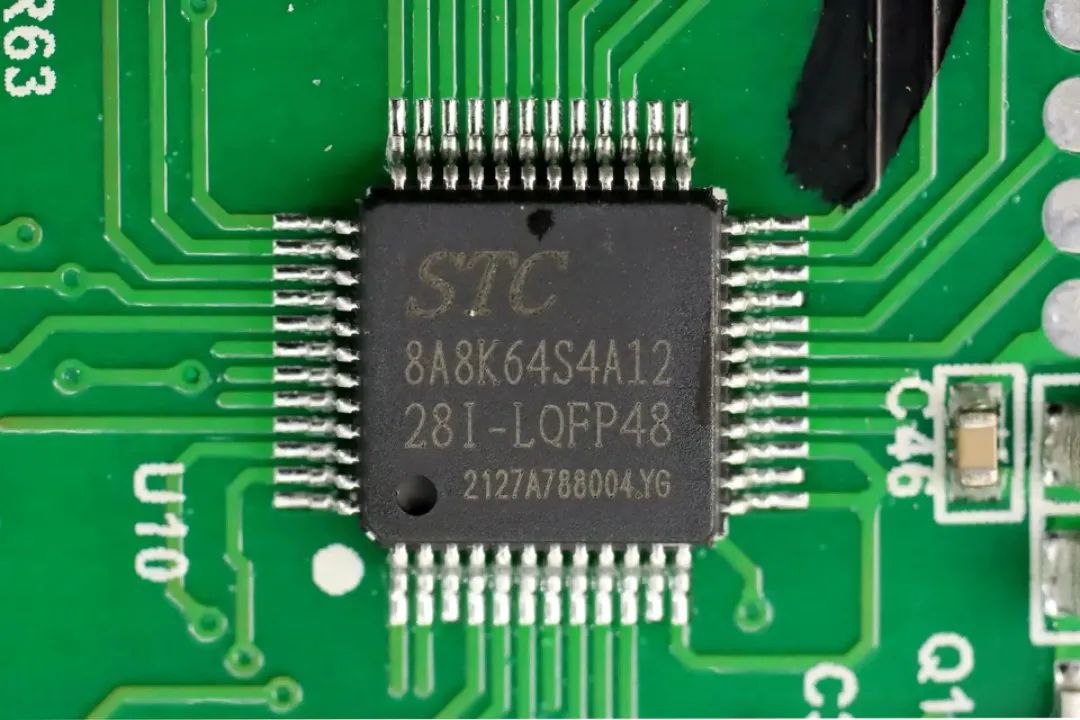

户外电源主控MCU来自STC宏晶，型号STC8A8K64S4A12，内置64K Flash和8K SRAM，具备四路串口，PWM信号输出，内置ADC和比较器，具有I2C接口。

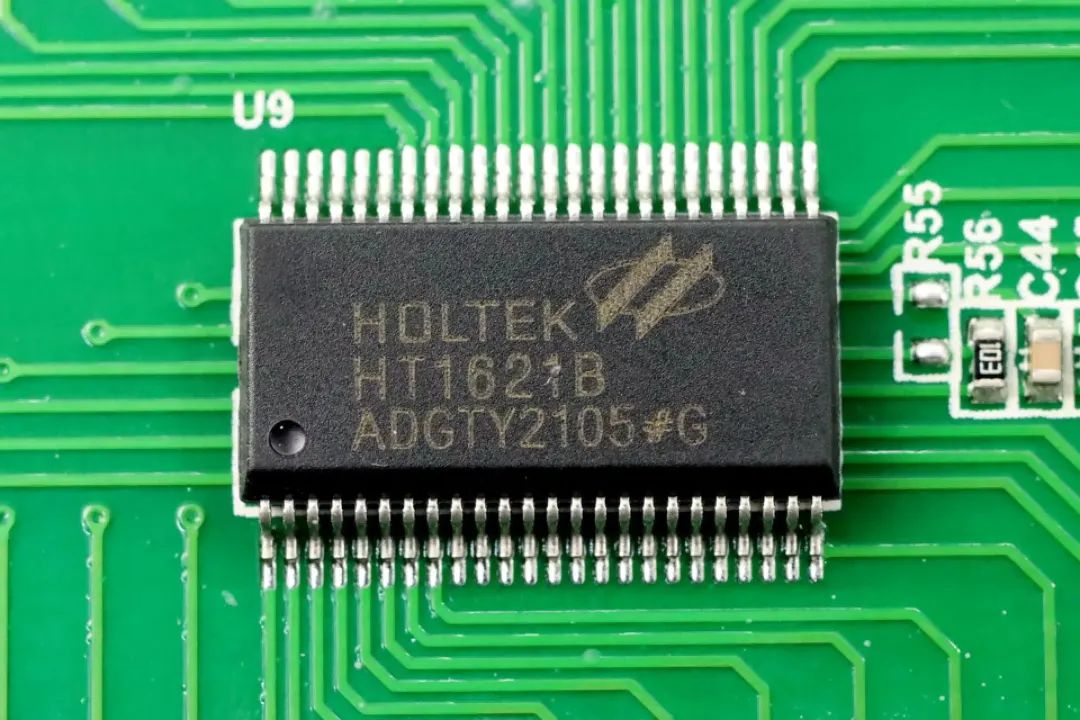

液晶屏显示驱动芯片来自HOLTEK合泰，型号HT1621B，用于户外电源液晶屏幕驱动。
液晶屏幕通过金属针脚焊接连接。
充电输入接口特写，直接焊接在PCB上，通过导线焊接连接。

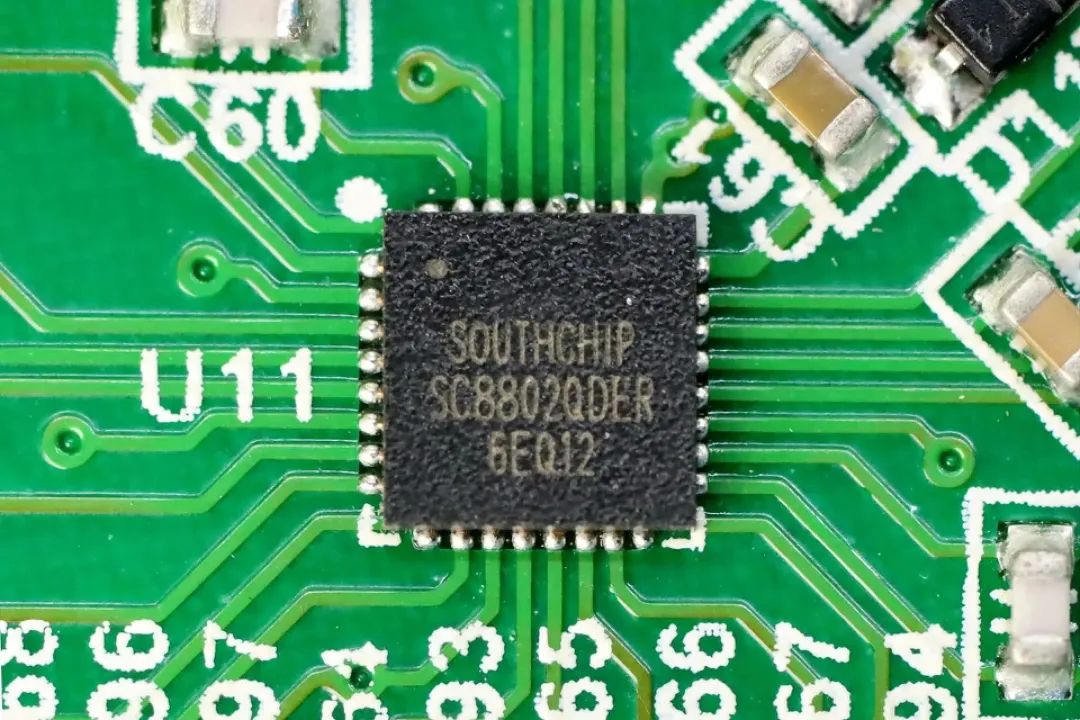

用于内置电池充电的升降压控制器来自南芯科技，型号SC8802，是一颗双向同步 4 管双向升降压充放电控制器。不管输入电压是低于，高于或者等于电池组电压，它都可以对电池组实现充电管理。当系统需要从电池组放电时，SC8802 能够反向输出所需电压，同样可输出低于，高于或者等于电池组电压值。

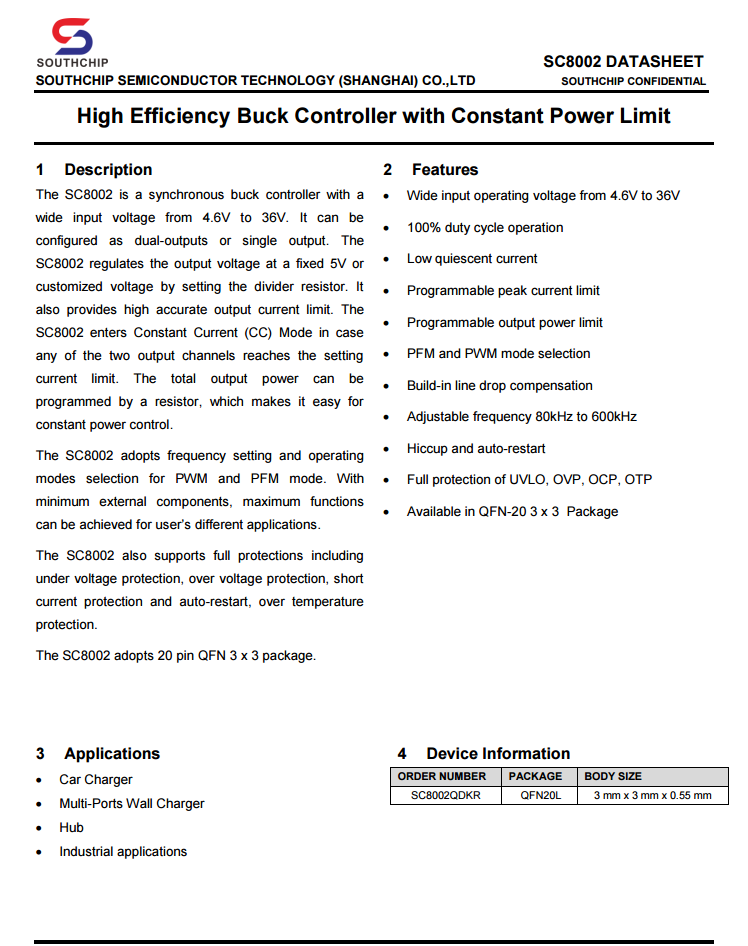

南芯科技 SC8002 详细资料。充电头网拆解了解到，采用南芯科技 SC8002的产品还有Aukey 100W氮化镓快充、摩米士65W 2C1A氮化镓快充充电器、魅族65W 2C1A氮化镓快充充电器、紫米65W USB PD快充六位延长线插线板、紫米65W 2C1A桌面PD快充充电器等。

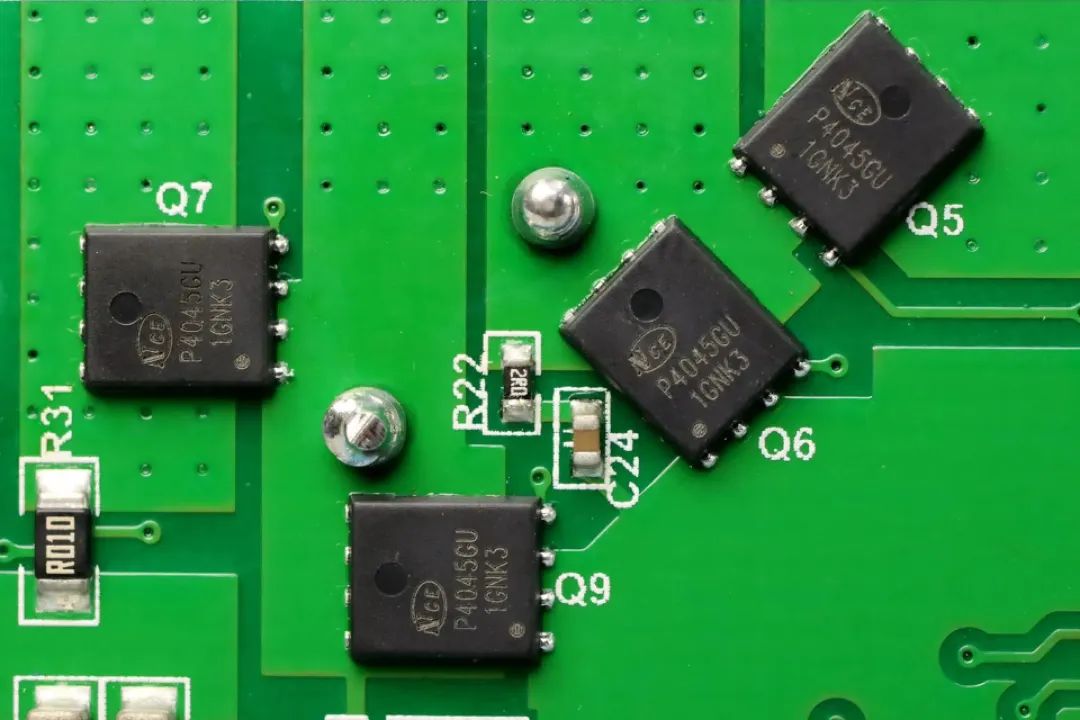

南芯科技SC8002外置的四颗同步升降压开关管来自新洁能，型号NCEP4045GU，是一颗耐压40V的NMOS，导阻6mΩ，采用DFN5*6封装。
升降压磁环电感特写。

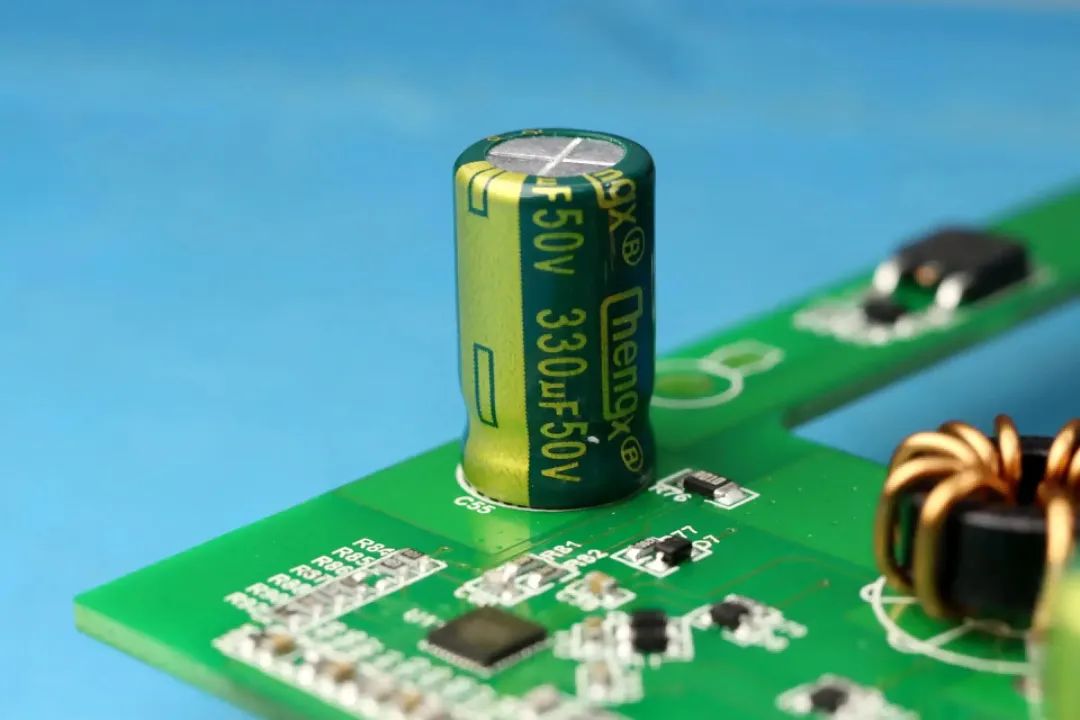

输入滤波电容规格为330μF50V。

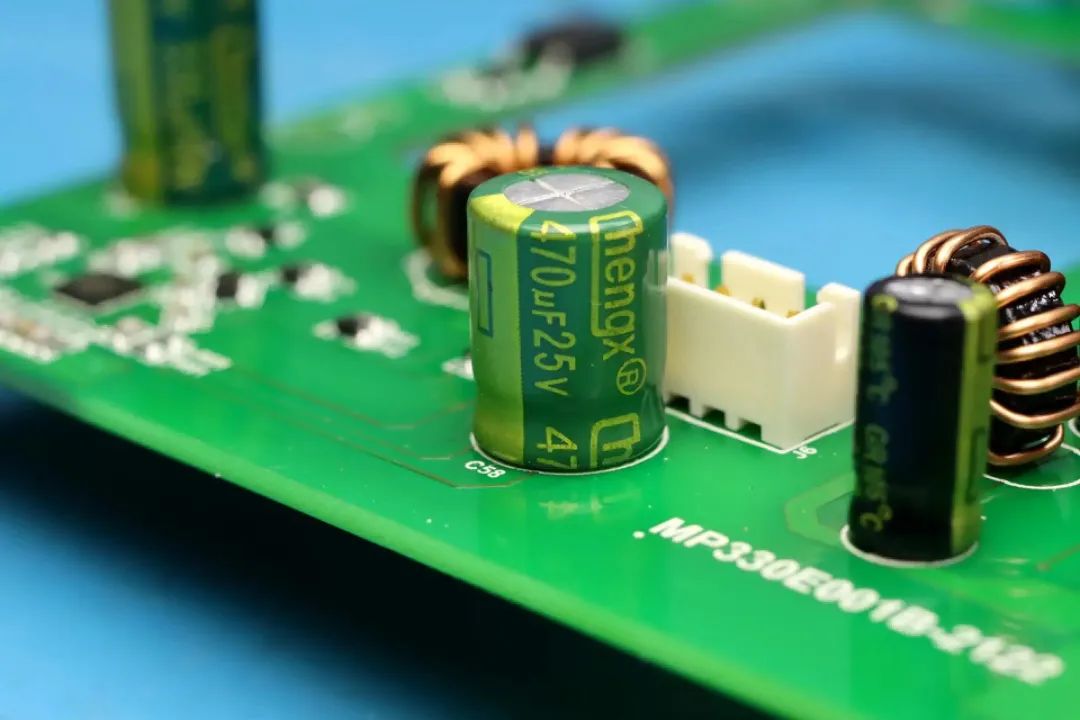

输出滤波电容规格为470μF25V。

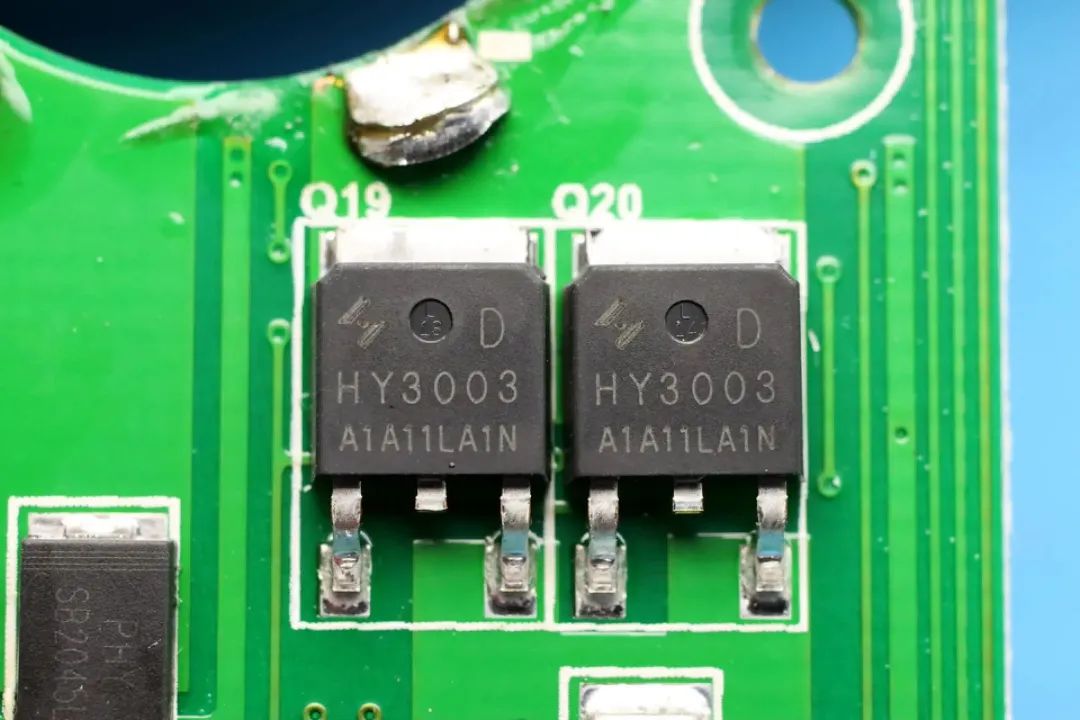

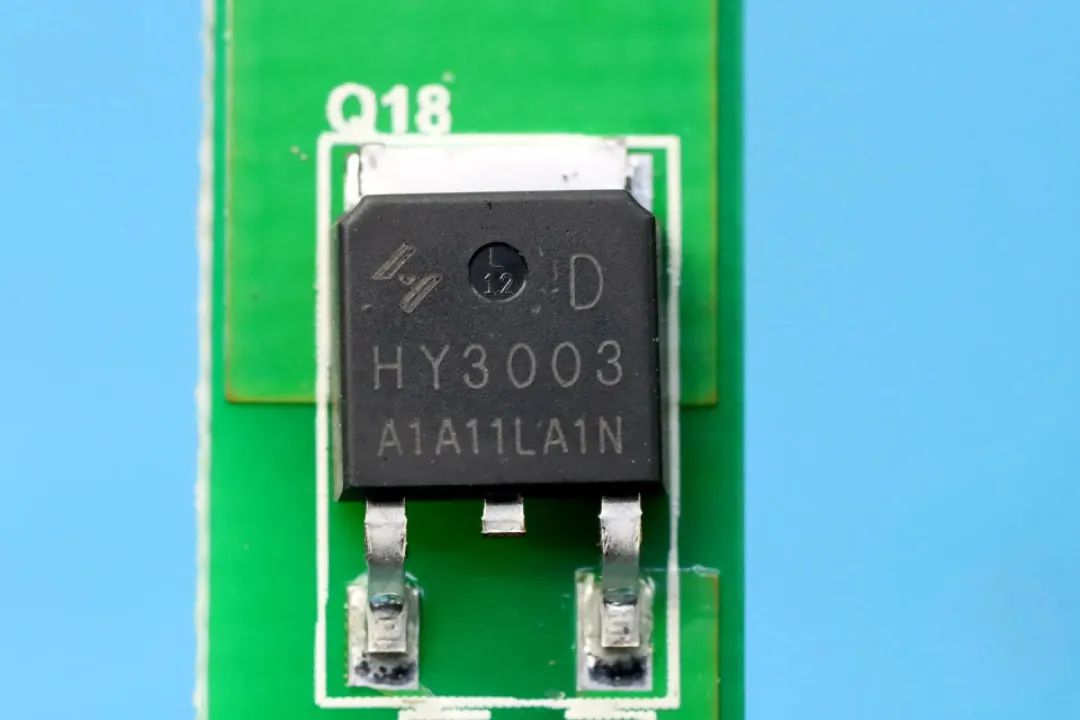

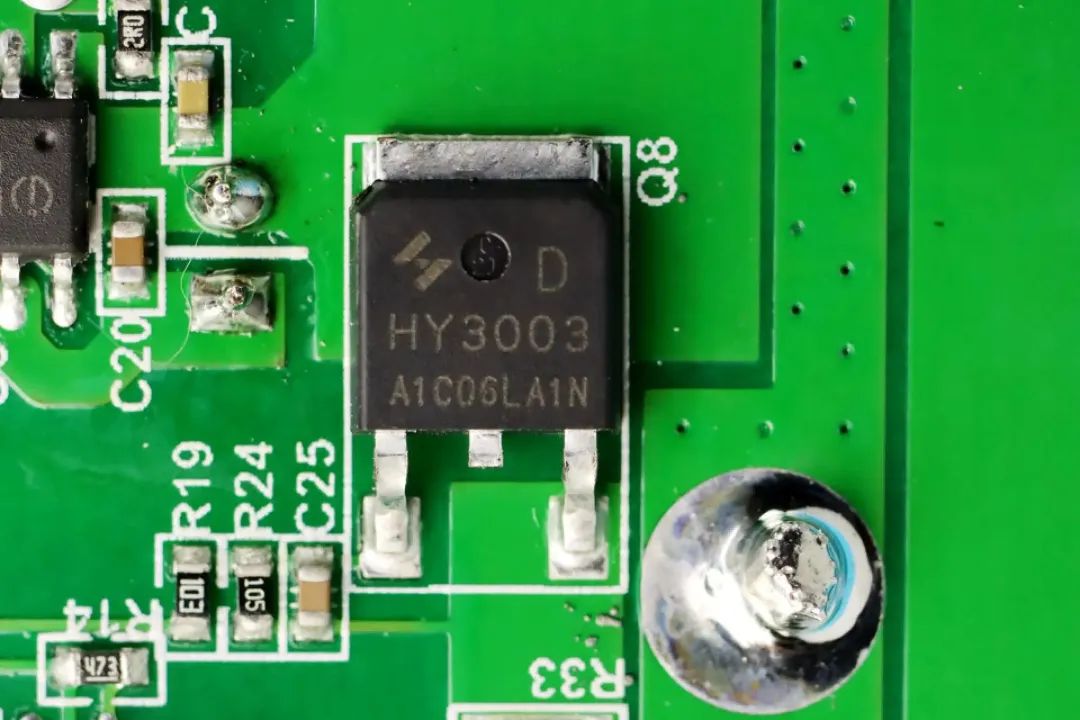

用于输入防反接的MOS管来自华羿微，型号HY3003D，是一颗耐压30V的NMOS，导阻为2.9mΩ，采用TO252封装。

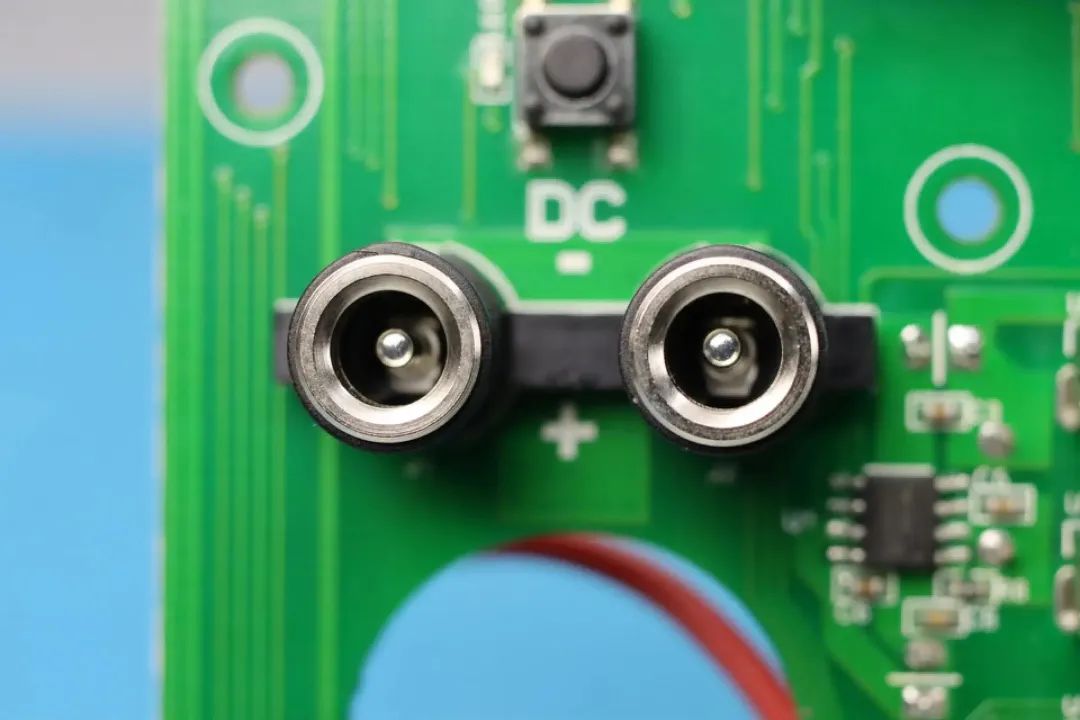

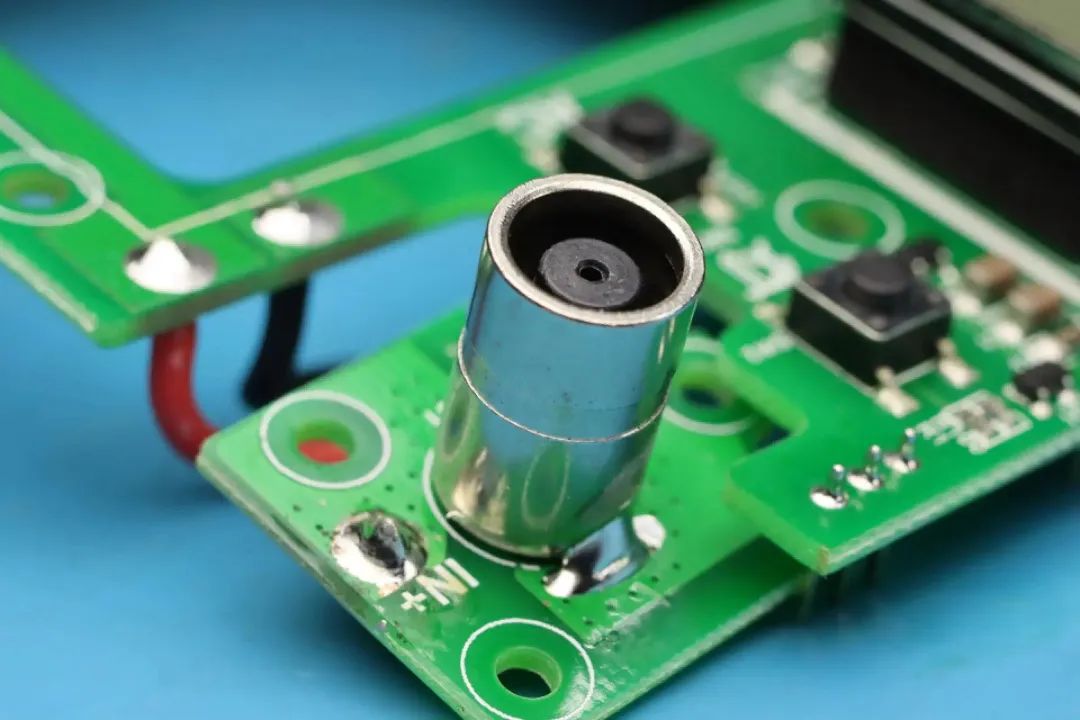

过孔焊接的DC插座特写。
两颗HY3003D用于控制DC接口输出。

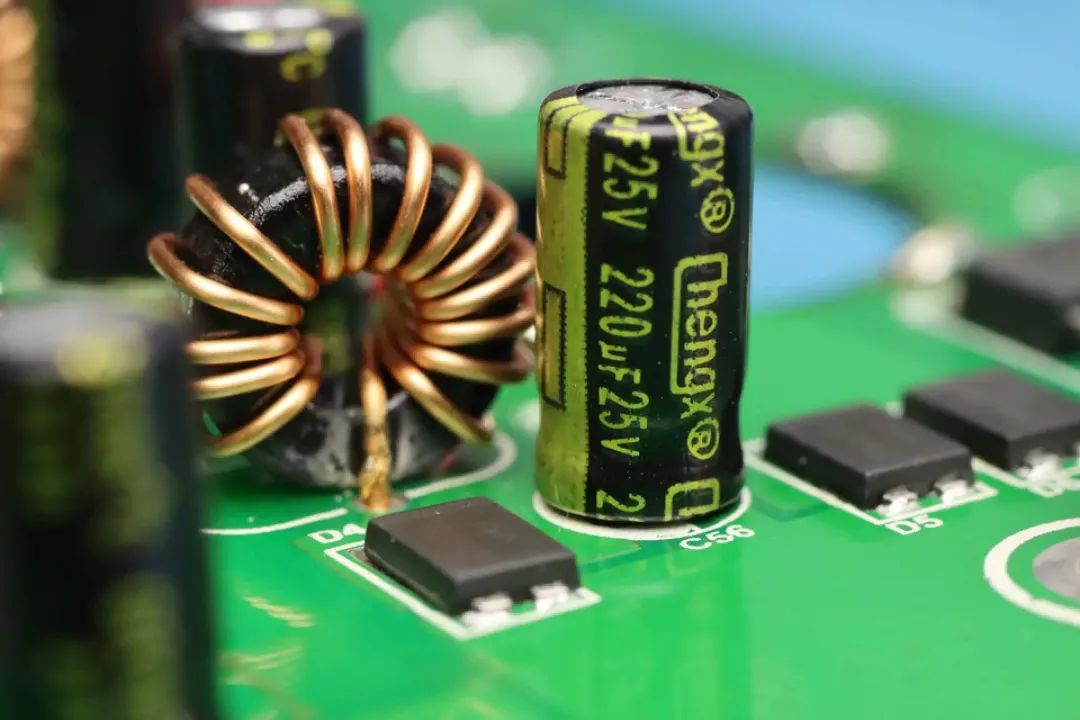

用于点烟器输出防止倒灌的二极管。
输出滤波电容规格为220μF25V。

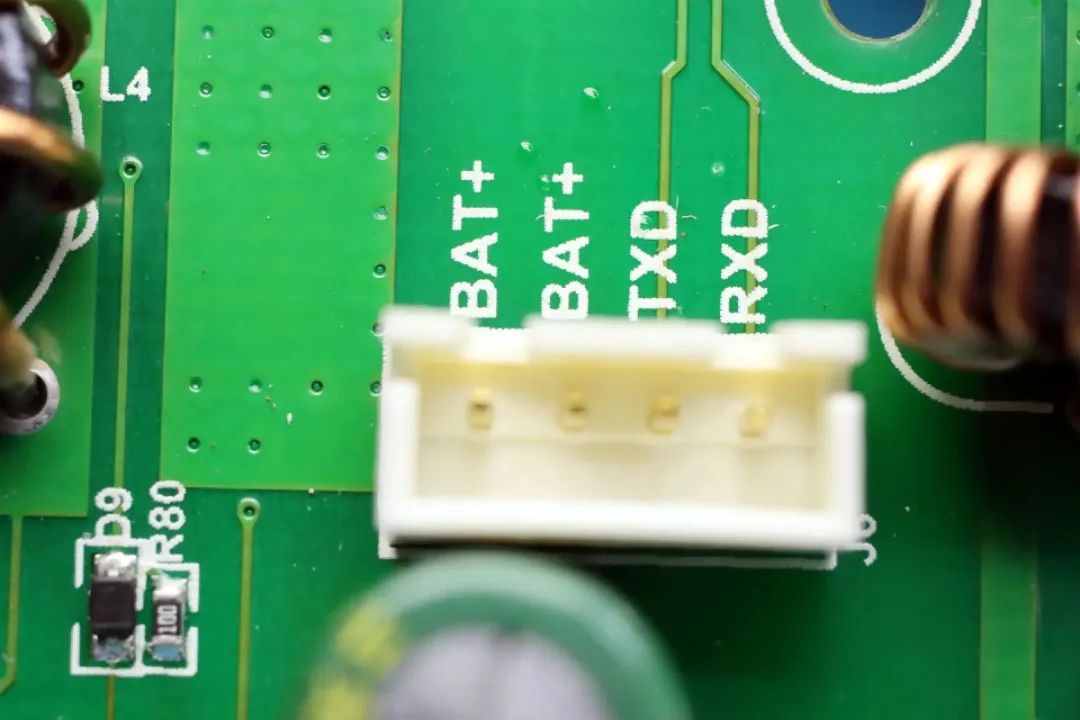

连接电池组的插座，与电池组通讯检测电池组电量状态。

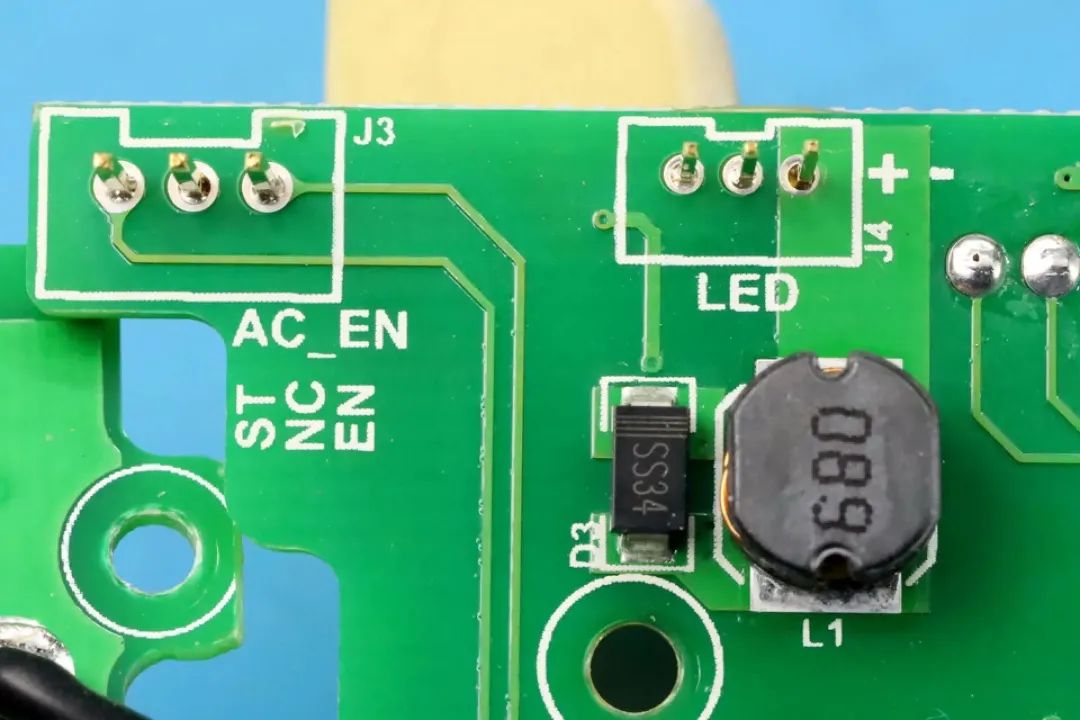

用于控制逆变器开关的连接器，右侧是LED灯的连接器。

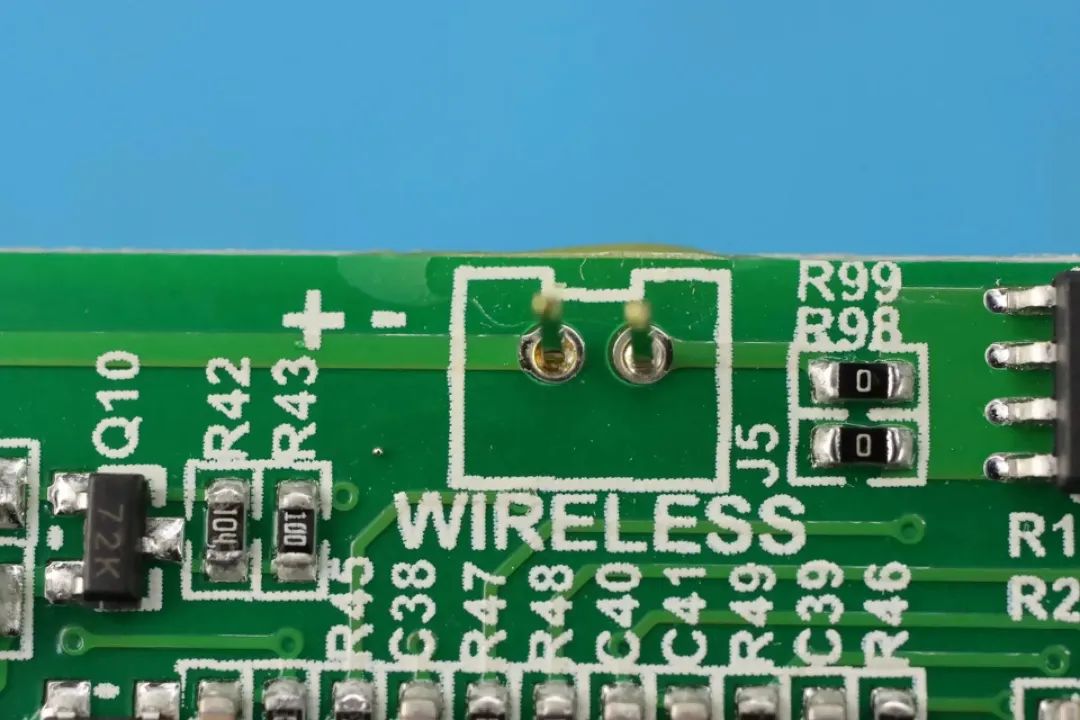

用于无线充电供电的插座。

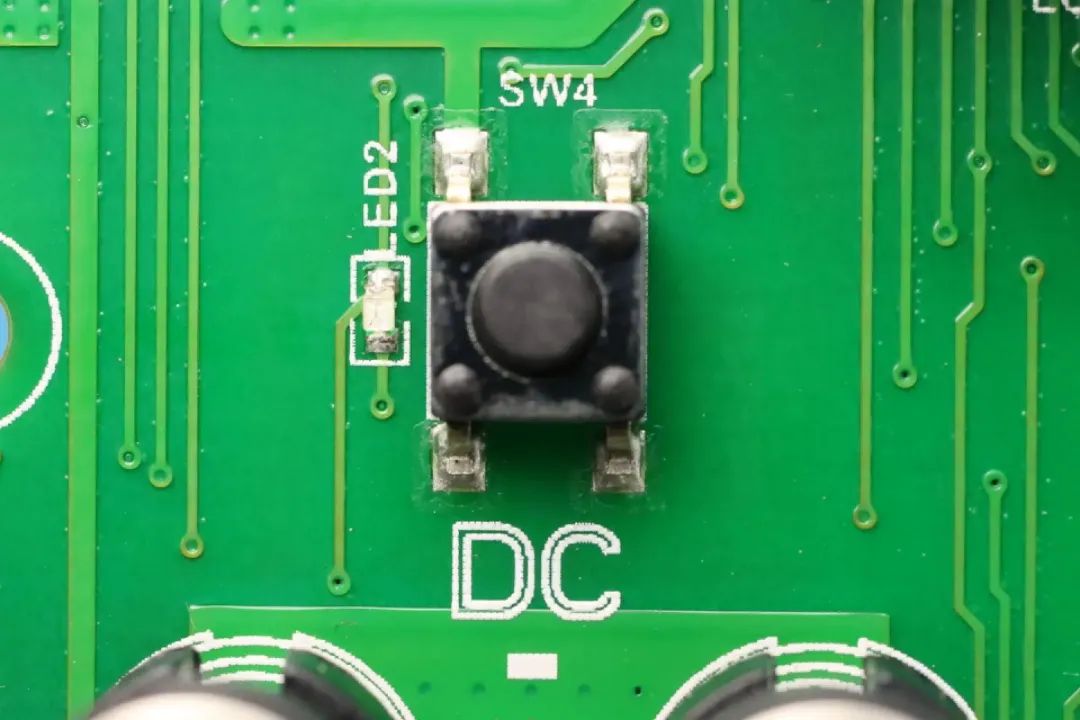

用于控制DC直流输出的按钮开关，在左侧是指示灯。

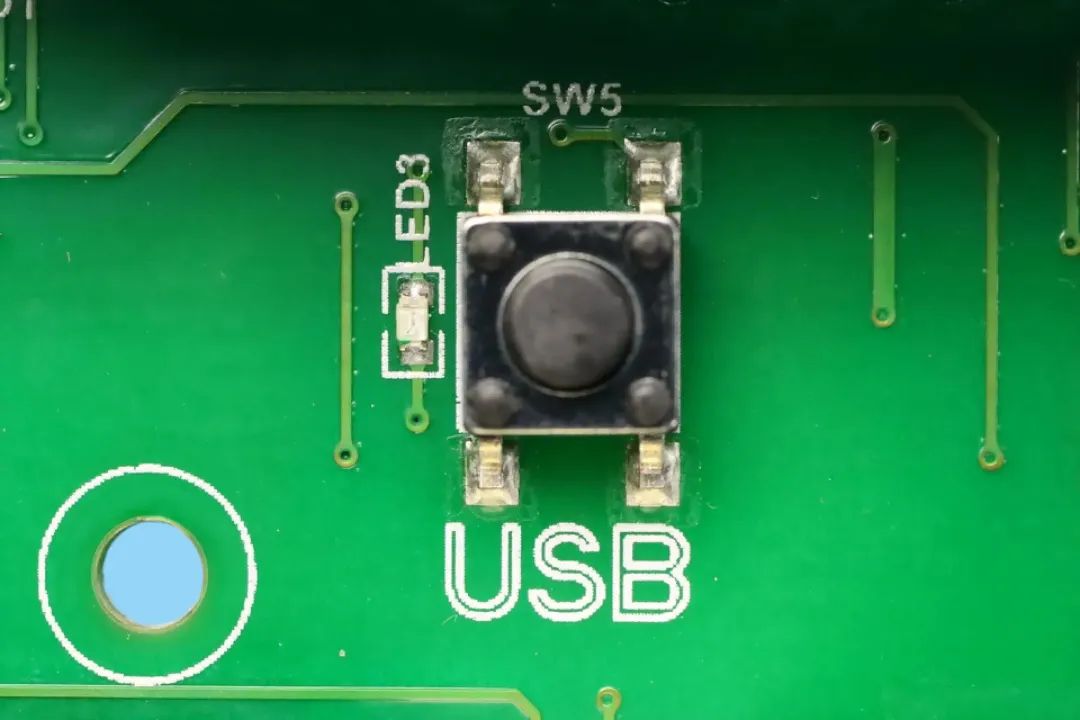

控制USB输出的按钮开关，在左侧是指示灯。

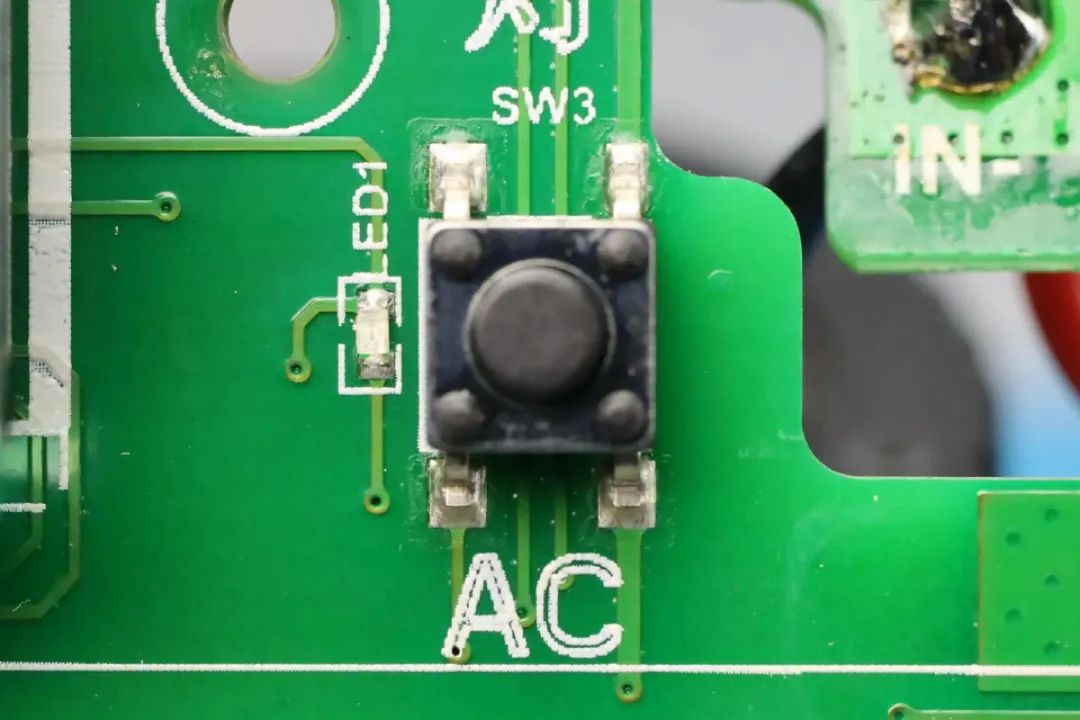

控制AC交流输出的按钮开关，左侧是输出指示灯。

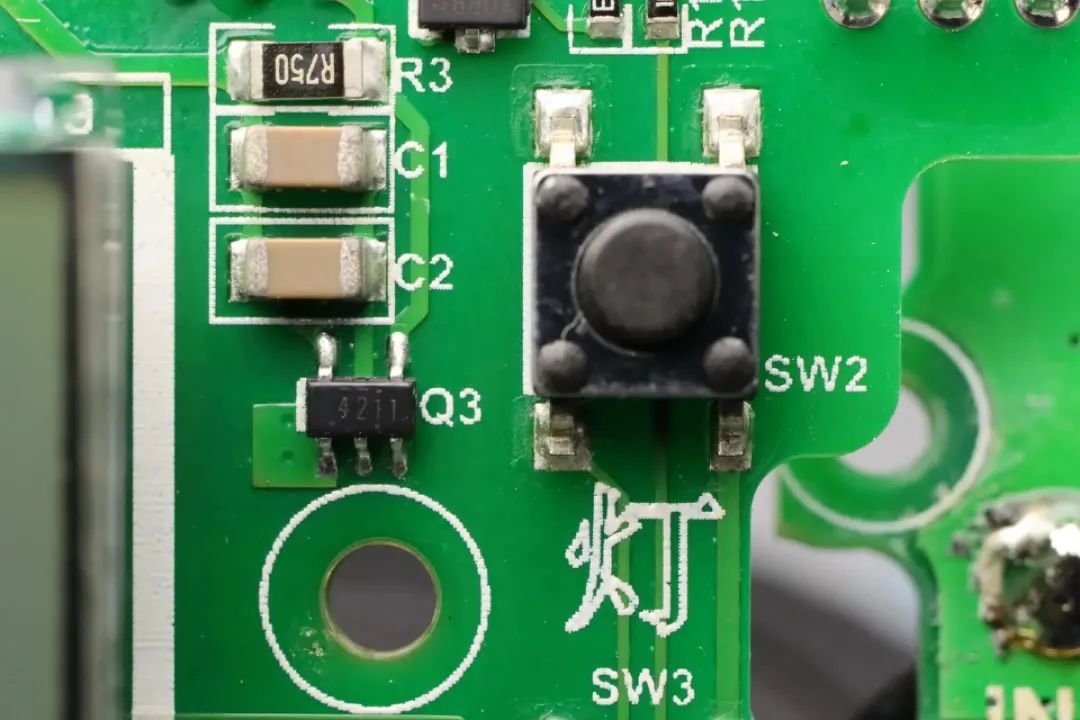

用于控制照明灯的按钮开关。

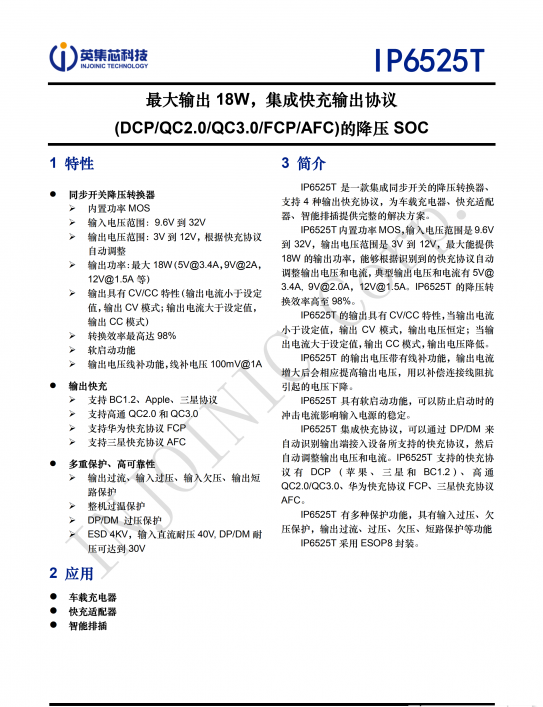

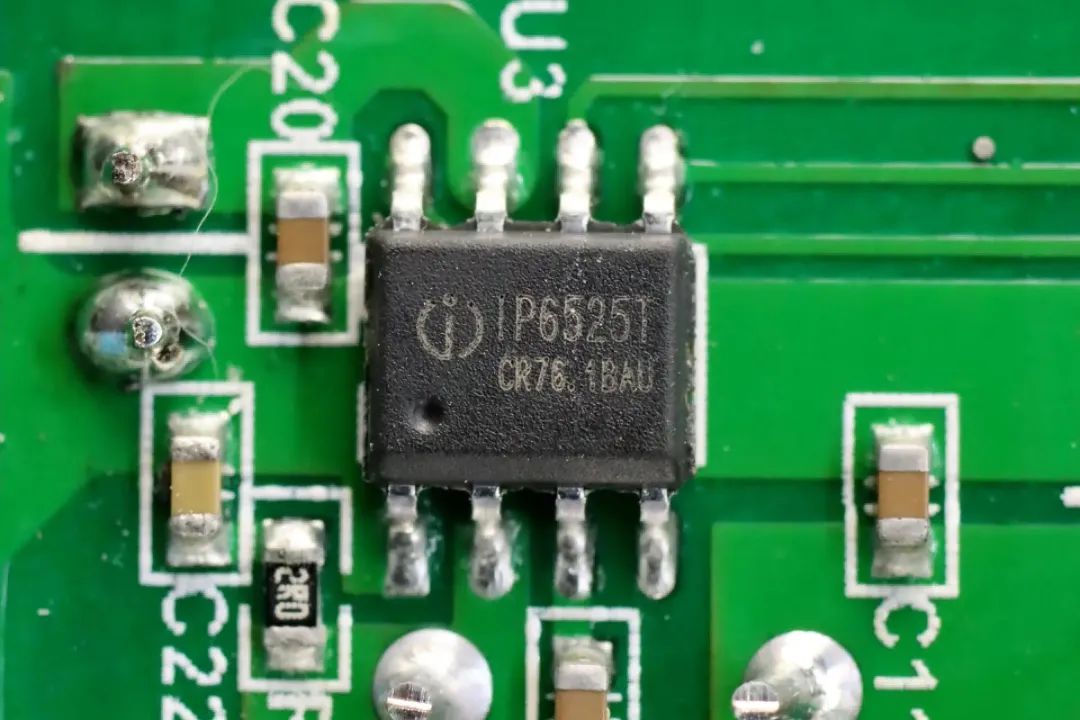

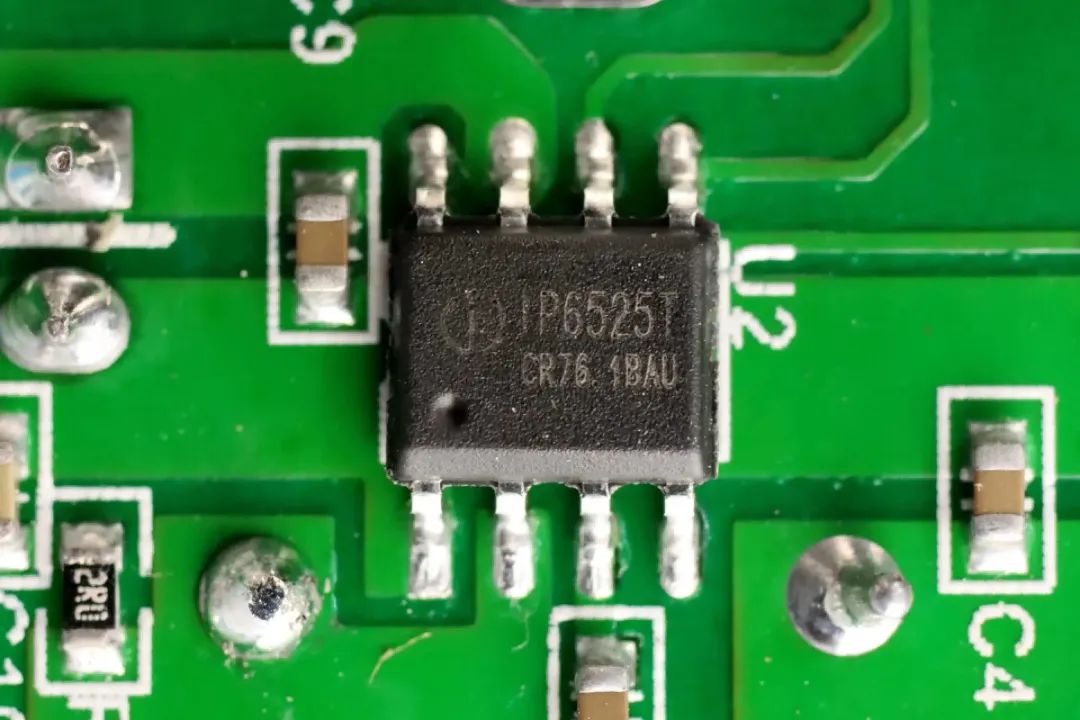

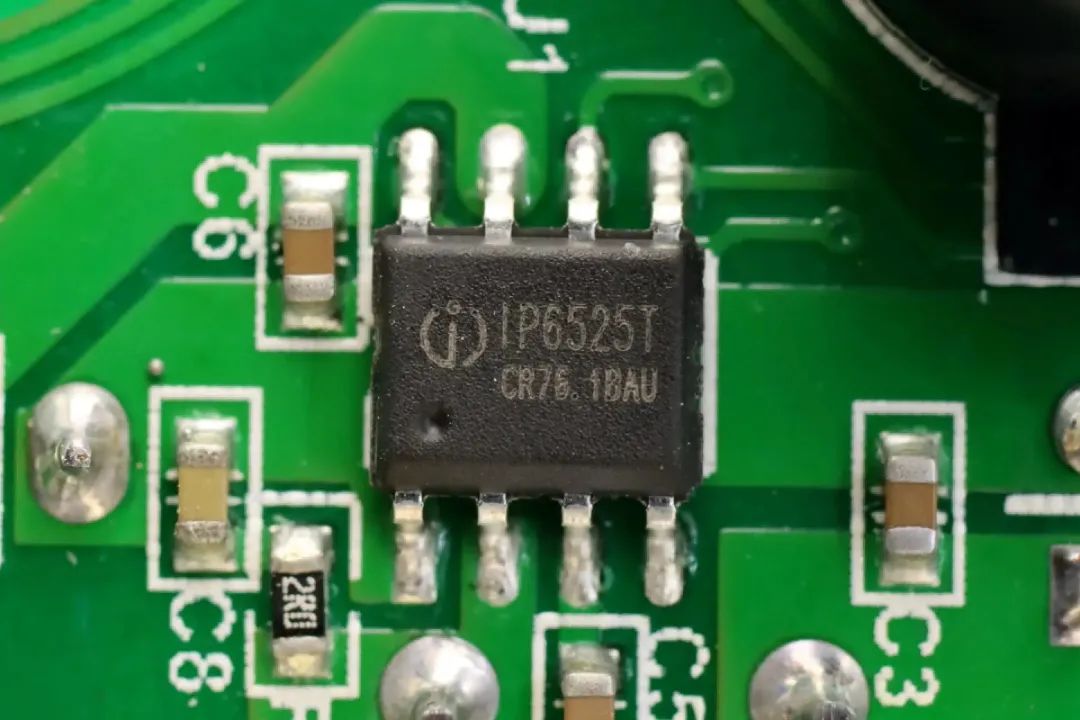

USB-A口降压芯片采用英集芯IP6525T，是一款集成同步开关的降压转换器、支持4种输出快充协议，其内置功率MOS，降压转换效率高至98%，输入电压范围是9.6V到32V，输出电压范围是3V到12V，最大能提供18W的输出功率。
此外能够根据识别到的快充协议自动调整输出电压和电流，典型输出电压和电流有5V/3.4A、9V/2.0A、12V/1.5A，为车载充电器、快充适配器、智能排插提供完整的解决方案。
英集芯IP6525T资料信息。
充电头网通过拆解了解到，英集芯IP6525T还被三星AFC双口快充车载充电器、博世SC380A双USB口车载充电器采用过，此外英集芯快充芯片还可应用在充电器、移动电源、储能电源等领域，并被AUKEY、RAVPOWER、麦多多、Aohi、绿联、倍思、小米等知名品牌的数十款产品采用。
另外两个USB-A口也采用英集芯IP6525T进行降压输出。
第三颗IP6525T降压转换器特写。

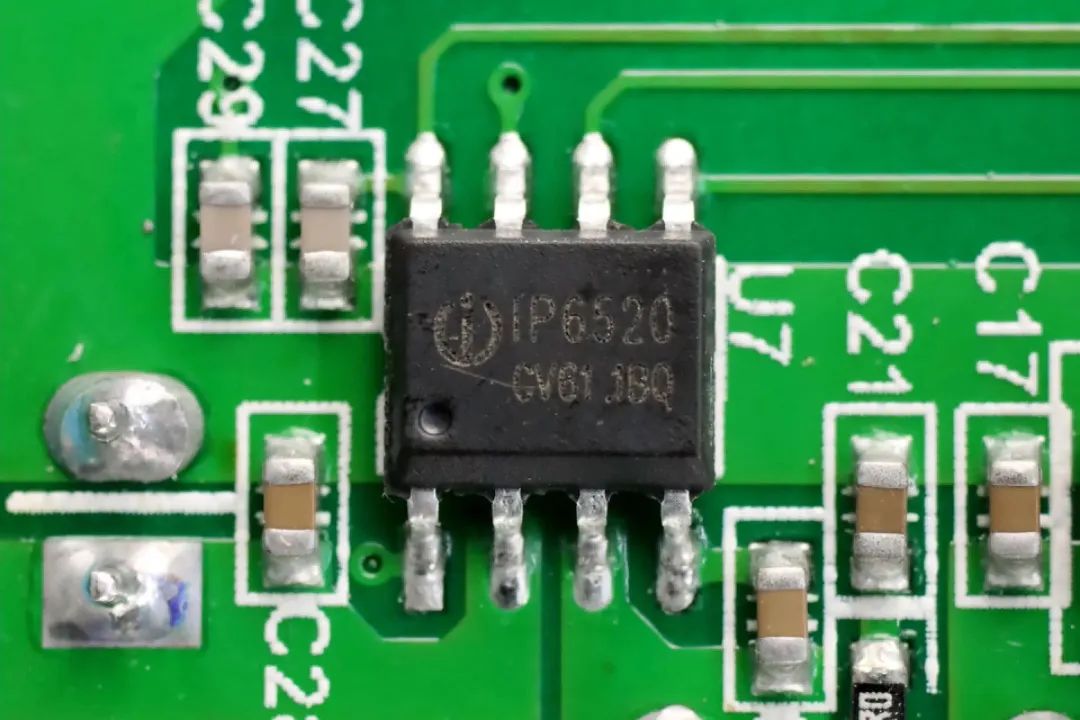

USB-C口采用英集芯IP6520内置协议的同步降压转换器，芯片内部集成降压转换器和协议芯片，外围电路十分精简，仅需7颗阻容元件+1颗电感，即可满足20W快充需求。可用于车充和快充插排以及多口充电器等，转换效率高，协议支持全面。IP6520已经通过了USB PD3.0认证，认证TID号：3277。

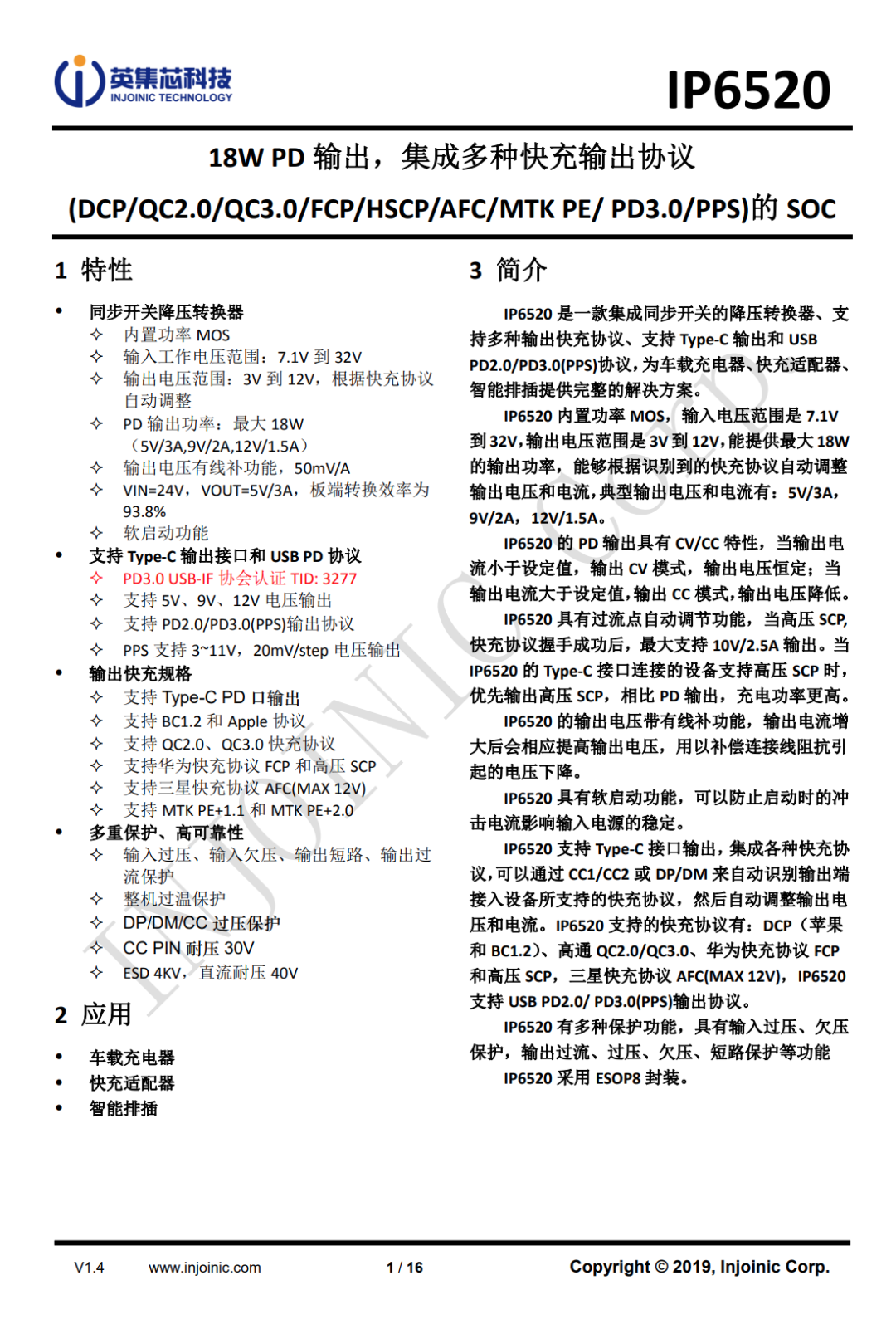

英集芯 IP6520 同步降压SOC 详细资料。
用于检测输出电流的5mΩ取样电阻。
HY3003D用于控制接口输出。

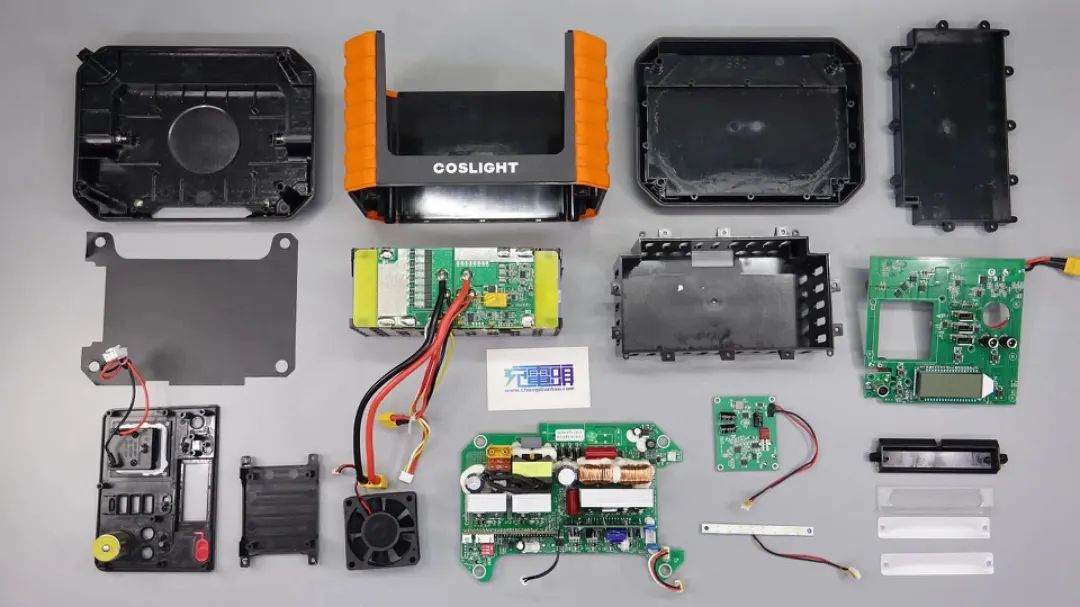

全部拆解一览，来张全家福。
充电头网拆解总结
光宇这款户外电源内置288.6Wh锂电池，逆变支持330W输出功率，并支持PD快充输出和无线充电功能，还支持DC接口输出和点烟器输出，多种供电方式满足户外用电需求。此外这款户外电源还采用外置充电器设计，减轻重量，对于短途出行携带来说非常方便。
充电头网通过拆解了解到，这款户外电源采用模块化设计，逆变模块，电池组和直流输出模块为独立的模块设计，并通过连接器连接。内部电池组采用18650电池，3串10并连接，保护板采用赛微微电CW1244电池保护芯片和CW1051次级保护芯片。并配有热敏电阻和保险丝。
逆变模块采用兆易创新MCU进行升压和输出调制控制，直流输出模块内置南芯科技SC8802进行电池组充电管理，采用英集芯IP6525T和IP6520进行USB-A和USB-C口降压输出。电池组采用独立支架和腔体进行固定，增加强度，提供加强的安全保护。
