TDK面向DC-DC转换器的高绝缘强度的紧凑型 SMT变压器

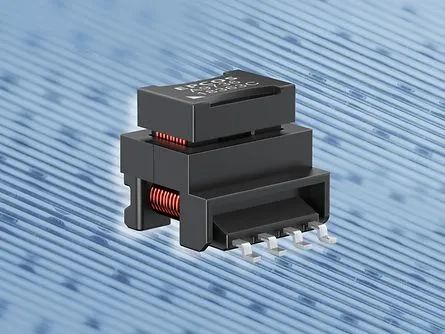

TDK的具有高介电强度的紧凑型爱普科斯 (EPCOS) E13EMHV系列SMT变压器。该系列元件广泛适用于各种DC-DC转换器拓扑，电隔离距离符合IEC 60664-1、61558-2-16标准，最高工作电压为1000 V DC，可耐受的瞬态过电压高达2500 Vpeak，并且初级侧和次级侧之间的耐电压高达3000 V AC（50 Hz，60 秒）。

其中B78308*A003型变压器的尺寸仅为12.9 x 15.8 x 11.4 mm，可大幅节省空间，并且内部结构设计紧凑，满足IEC 60664-1 标准（Np/Ns：最小空间距离为8.14 mm，最小爬电距离为11.2 mm）关于空间距离间隙和爬电距离的要求。

元件中，有两种类型适用于匝比为1 : 0.22 : 0.78 和 1 : 0.33 : 0.7反激类DC-DC转换器，另有三种类型适用于匝比分别为1 : 1.07 和 1 : 1 : 0.57 : 2.14的推挽式和半桥式转换器。变压器的设计频率范围为100 kHz至500 kHz，耦合电容低至2 pF，允许工作温度范围为-40 °C至+150 °C。此外，新的爱普科斯 (EPCOS) 变压器系列的元器件均符合AEC-Q200 Rev. D标准，广泛适用于电动汽车和工业电子装置中的各种DC-DC转换器拓扑和栅极驱动器电路。

主要应用

• 电动汽车和工业电子装置中的各种DC-DC转换器拓扑和栅极驱动器电路

主要特点和优势

• 初级/次级侧之间的耐电压高达3000 V AC（50 Hz，60 秒，工作电压最高达1000 V DC

• 紧凑尺寸：12.9 x 15.8 x 11.4 mm

• 空间距离和爬电距离符合IEC 60664-1标准

• 符合AEC-Q200 Rev. D标准
