TDK为汽车高速差分传输提供小型化共模滤波器

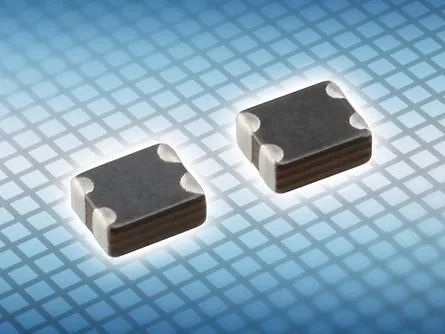

小型化共模滤波器

• 支持10Gbps以上的高速差分传输

• 最高工作温度+125 ºC

• 导电树脂基电极结构，实现了高耐久性

TDK公司开发了适合汽车应用的KCZ1210DH系列共模滤波器。该系列以1210的外壳尺寸（1.25 x 1.0 x 0.5 mm）为汽车高速差分传输信号线路提供了噪声控制功能，并将于2022年2月开始量产。

随着先进驾驶辅助系统的增加，前向传感摄像头和全景式监控影像系统的需求迅速增长。共模滤波器作为抑制噪声的产品，应用于自动驾驶汽车摄像头的信号线路中。为了处理大容量的视频信号，信号传输速率将持续提高，以构建安全可靠的自动驾驶系统。

该产品支持传输速率10Gbps以上的高速信号。此外，由于速度的提高，该产品还有助于在GHz波段控制噪声。通过支持-55 ºC到+125 ºC的工作温度范围，并采用导电树脂基电极，该产品可以控制产品因热冲击而产生的缝隙，同时增加抗机械应力（如基板应变）的耐久性。外形尺寸为1.25（长）× 1.0（宽）× 0.5 mm（高），可节省板块安装空间。

TDK正在致力于增强该产品用于先进驾驶辅助系统的感应装置，并将扩大其小型化共模滤波器的产品线，进一步支持市场对高速差分信号的需求。

特性和应用

主要应用

• 高速接口

• HDMI1.4/ 2.0 (3.4 Gbps / 6 Gbps), LVDS/ MIPI D-PHY(4.5 Gbps),USB3.0 / 3.1 Gen1 (5 Gbps),USB3.1 Gen2 (10 Gbps), Next Gen Interface(10 Gbps~)

• 先进驾驶辅助系统

主要特点和优点

• 支持10Gbps以上的高速差分传输

• 最高工作温度125 ºC

• 采用导电树脂基电极，减少机械应力和热应力

• 1.25（长）× 1.0（宽）× 0.5 mm（高）的紧凑尺寸，可节省空间

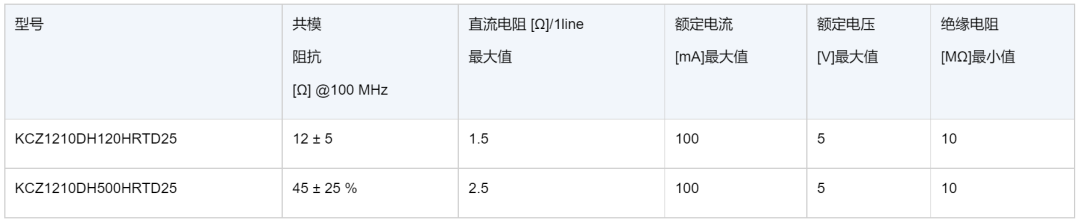

关键数据
