遥控器背光照明电路

想通过红外发射管取信号。拆开看了下，红外发射管一端直接接地，另一端通过一个三极管接VCC。因为遥控器不带背光，晚上开遥控器的时候需要开灯才可以看清，所以想自己加个背光，用起来方便点。要求是：

• 供电为两个AA电池（3V）。

• 待机低功耗。

• 延时5秒左右关闭，关闭时“干脆利落”，因为自己之前做过锂电池供电单按键的开关，延时后有一段时间会微亮，过很久才会完全关闭，用在这里肯定不合适了。

• 不干扰发射管正常工作自己有常见的容阻，三极管只有8050和8550，电路是越简单越好。

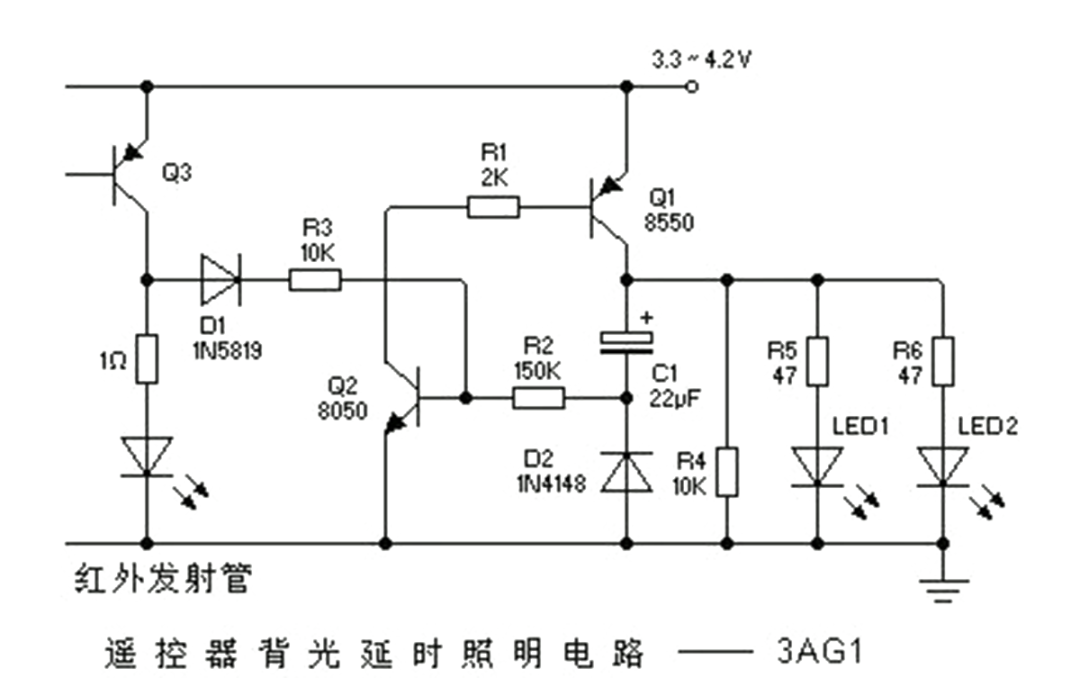

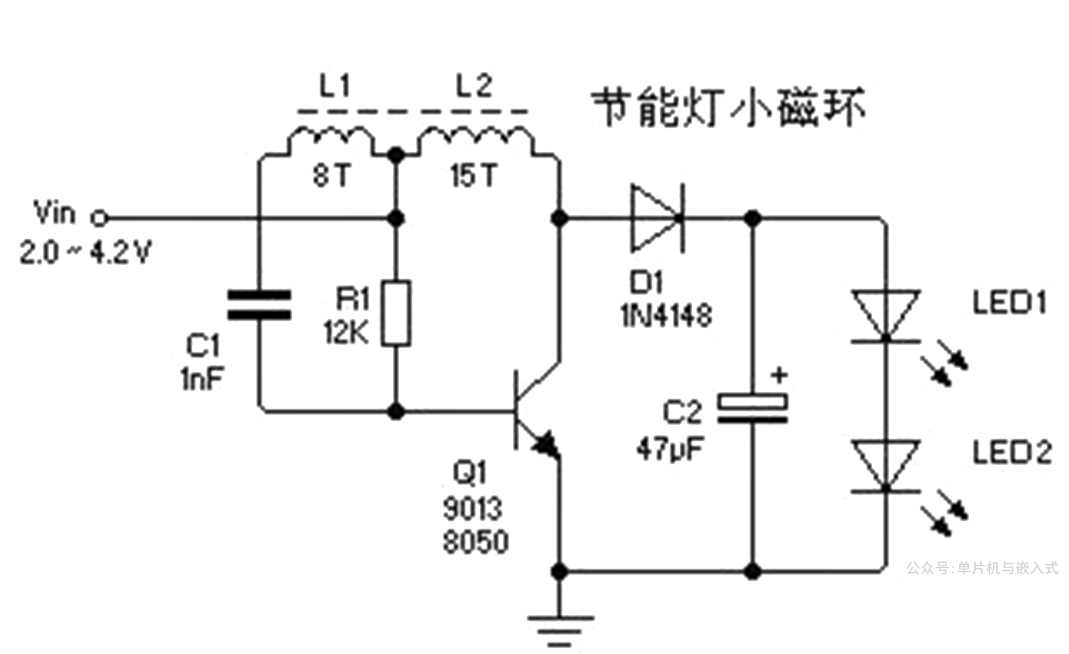

电路效率无所谓，只要低待机功耗就好。另外想把遥控器改锂电池，手头有不少100MAH的小锂电池，想改到遥控器上，不知道能不能做一个低待机功耗的锂电池降压电路，吧锂电池降压到2个1.5V电池的电压范围内？如果把原来的干电池换成使用锂电池，电路会比较简单：注意红外发射管最好串联一个限流电阻，锂电池的内阻比较小，放电电流较大。今天实际测试了一下，使用10uF 延时电容，大概在3秒，换成22uF电解，延时时长约8 ~ 10秒。如果还是使用普通AA 电池供电，白光二极管会亮度不足，需要增加升压驱动电路。升压电路使用节能灯小磁环自制的升压变压器：

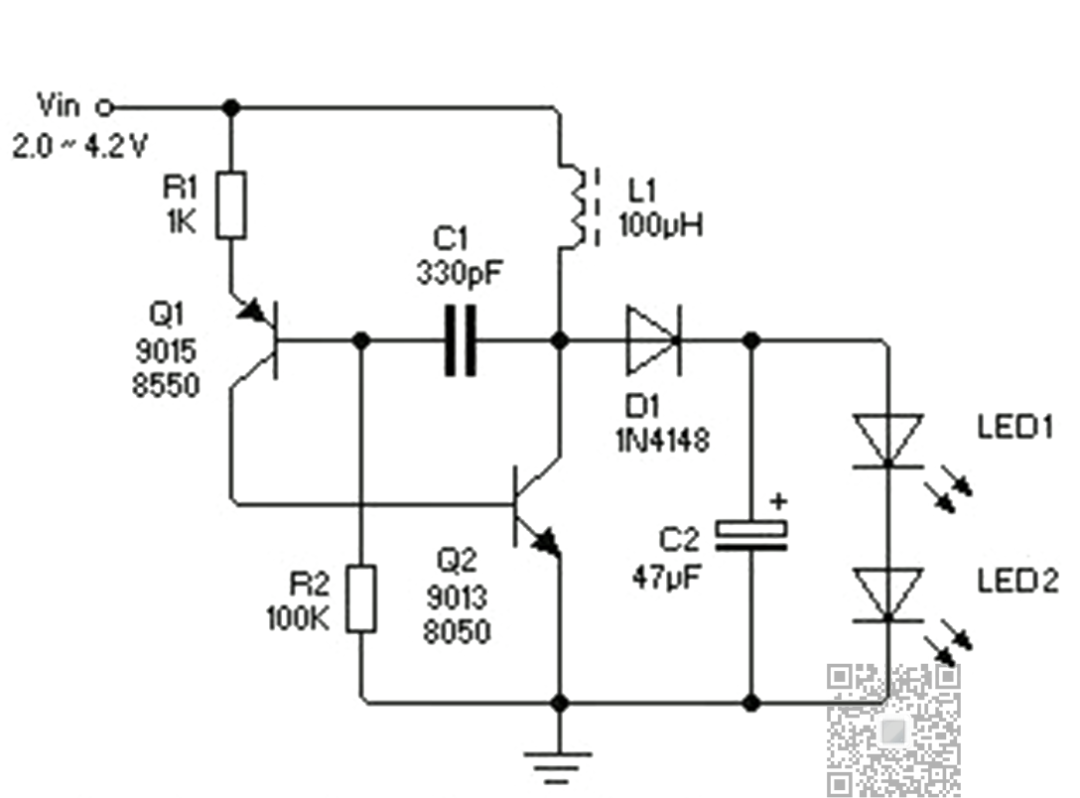

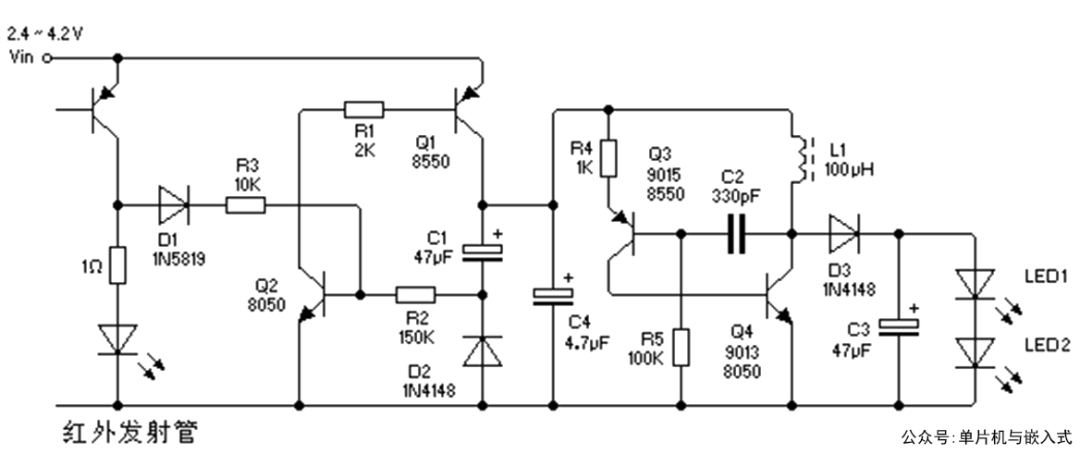

可以驱动两只或三只白光LED 串联。或者使用成品电感制作：把上面的电路组合以后的背光延时驱动电路：
