干货｜MOS管的三个级怎么判定？

相信很多工程师在使用电子测量仪器的时候大家都了解MOS管，下面一起看看MOS管究竟是什么。

1. MOS的三个极怎么判定？

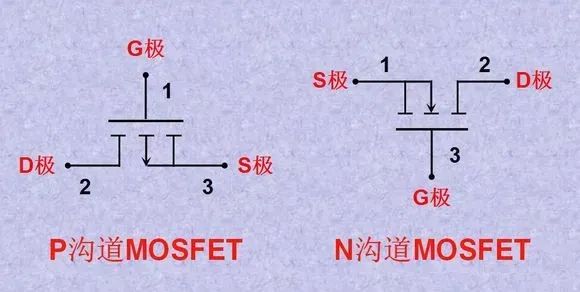

MOS管符号上的三个脚，辨认要抓住关键地方 ：

G极，不用说比较好认。S极，不论是P沟道还是N沟道，两根线相交的就是。D极，不论是P沟道还是N沟道，是单独引线的那边。

2. 是N沟道还是P沟道？

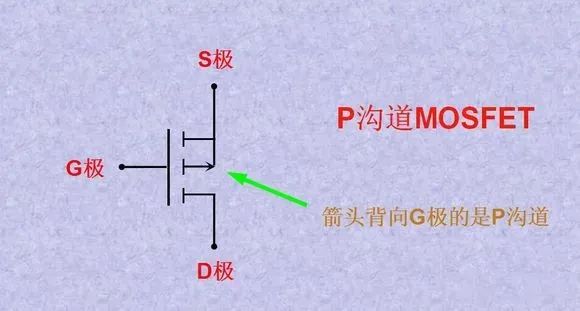

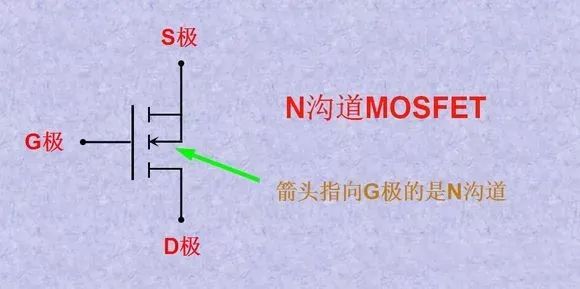

三个脚的极性判断完后，接下就该判断是P沟道还是N沟道了：

当然也可以先判断沟道类型，再判断三个脚极性。判断沟道之后，再判断三个脚极性。

3. 寄生二极管的方向如何判定？

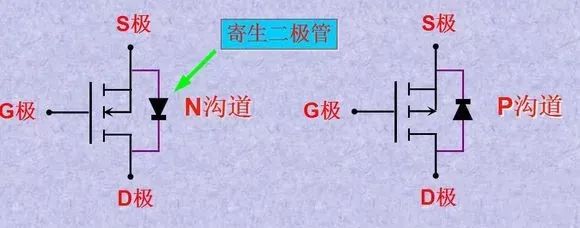

接下来，是寄生二极管的方向判断：

它的判断规则就是：N沟道，由S极指向D极；P沟道，由D极指向S极。

4. 简单的判断方法

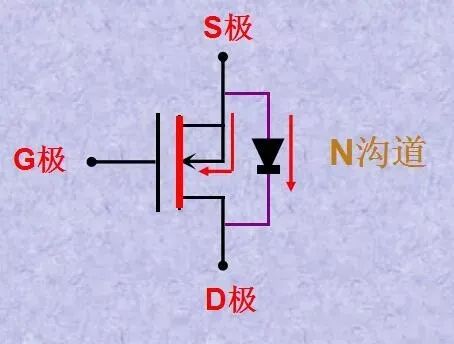

上面方法不太好记，一个简单的识别方法是：
（想像DS边的三节断续线是连通的）

不论N沟道还是P沟道MOS管，中间衬底箭头方向和寄生二极管的箭头方向总是一致的：要么都由S指向D，要么都由D指向S。

5. MOS管的作用？

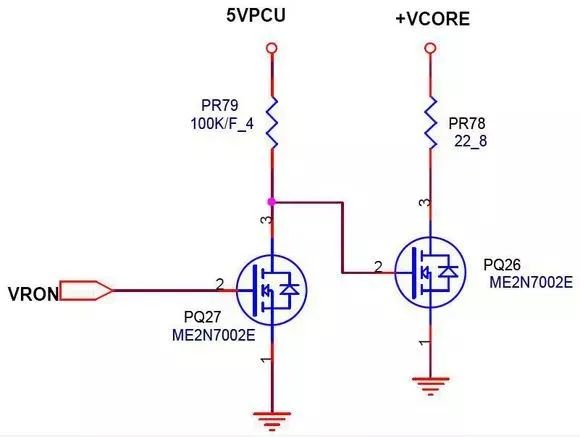

在我们天天面对的笔记本主板上，MOS管有一个很重要的作用：开关作用。

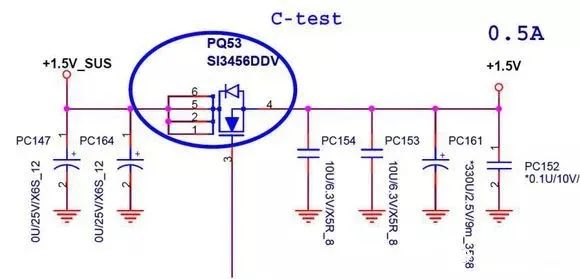

以上MOS开关实现的是信号切换（高低电平切换）。再来看个MOS开关实现电压通断的例子。MOS开关实现电压通断的例子：由 1.5V_SUS产生 1.5V电路

看过前面的例子，你能总结出“MOS管用做开关时在电路中的连接方法”吗？其实关键就是：确定哪一个极连接输入端；哪个极连接输出端。
