东芝小型化双极性步进电机驱动IC，为工业和消费电子带来“芯”观感！

点击“东芝半导体”，马上加入我们哦！

步进电机又称脉冲电机，是将电脉冲信号转换成相应角位移或线位移控制的非接触式电机，其输出转矩精度和自动识别度高，有助于实现电机的小型化和自动控制。步进电机驱动系统的性能不仅取决于步进电机本身的性能，也取决于步进电机驱动器的优劣。

为了实现步进电机的精确控制，东芝推出了步进电机驱动IC产品线的新成员TB67S549FTG，它对此前的TB62261FTG产品进行了升级。TB67S549FTG是一款采用小型封装的步进电机驱动IC，内置恒流控制功能，无需使用外部电路元件。新款驱动IC有助于节省电路板空间，适用于办公自动化和金融等领域。

TB67S549FTG的输出功率晶体管采用东芝的DMOS FET，其绝对最大额定电机输出电压为40V，绝对最大额定电机输出电流为1.5A。该产品采用QFN24封装，与采用QFN32封装的东芝TB67S539FTG相比，贴装面积缩小了36%左右，有助于开发更小尺寸的系统设备。

这款新驱动IC内置了恒流电机控制所需的电流检测部件，电荷泵电路无需外部电容器，从而可以减少外部电路元件，进一步节省电路板空间。

TB67S549FTG支持4.5V至33V的电机供电电压，休眠模式下电流消耗为1μA，可广泛应用于12V／24V供电的应用。

东芝将继续开发适用于多类应用的产品，提供有助于简化用户设计、节约电路板面积并降低总成本的整体解决方案。

TB67S549FTG驱动IC的主要特性如下：

高耐受电压和高输出电流：40V/1.5A（绝对最大额定值）

内置功能：包括过热检测（TSD）、过流检测（ISD）和欠压锁定（UVLO），高级动态混合衰减（ADMD）实现高效PWM恒流驱动

时钟输入控制：允许全步、半步、四分之一、1/8、1/16和1/32步运行。

低功耗：休眠模式IM1＝1μA（最大值）

采用BiCD工艺将DMOSFET集成用于输出功率晶体管，小型QFN24封装4.0mm×4.0mm（典型值）

简化设计：无需外部电流检测电阻，电荷泵电路无需外接电容

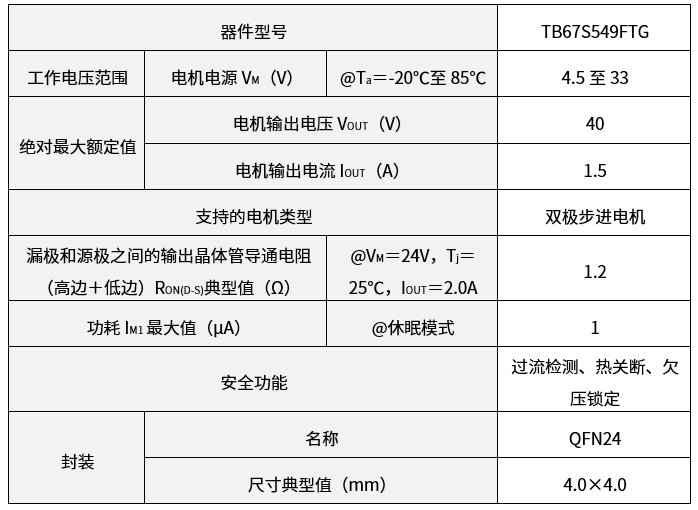

产品详细参数及规格：

（除非另有说明，Ta＝25℃）

TB67S549FTG的最大优势在于它是恒流双极性、PWM斩波型2相步进电机驱动IC，其在上一代产品基础上将封装尺寸进一步缩小，并减少了外围元件，有助于使设计实现小型化。

由于采用BiCD工艺，TB67S549FTG实现了40V输出耐受电压和1.5A最大输出电流。电机可以由单个VM电源驱动，内置VCC调节器供内部电路使用。

该产品的应用方向包括打印机、多功能打印机、自动取款机、外币兑换机、监控摄像头和投影仪等。如果你正在设计一款可实现精准控制的小型电机，相信东芝TB67S549FTG会成为你的理想选择！
