对标ARM A76 ，赛昉科技将RISC-V拓展到Mini-pc市场

近年来，在产业的共同努力下，RISC-V产业日益成熟，在11月30日第二届滴水湖RISC-V论坛上，上海赛昉科技有限公司资深产品总监赵晶发布了面向电脑主机、笔记本和平板电脑等主流PC市场昉·惊鸿8100处理器，RISC-V应用再次拓展。

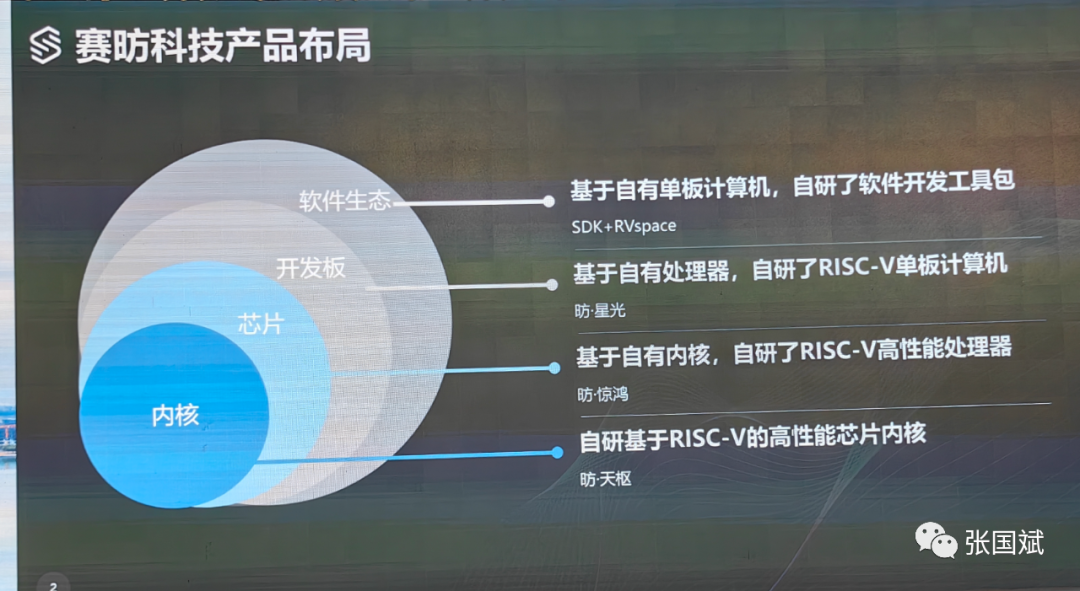

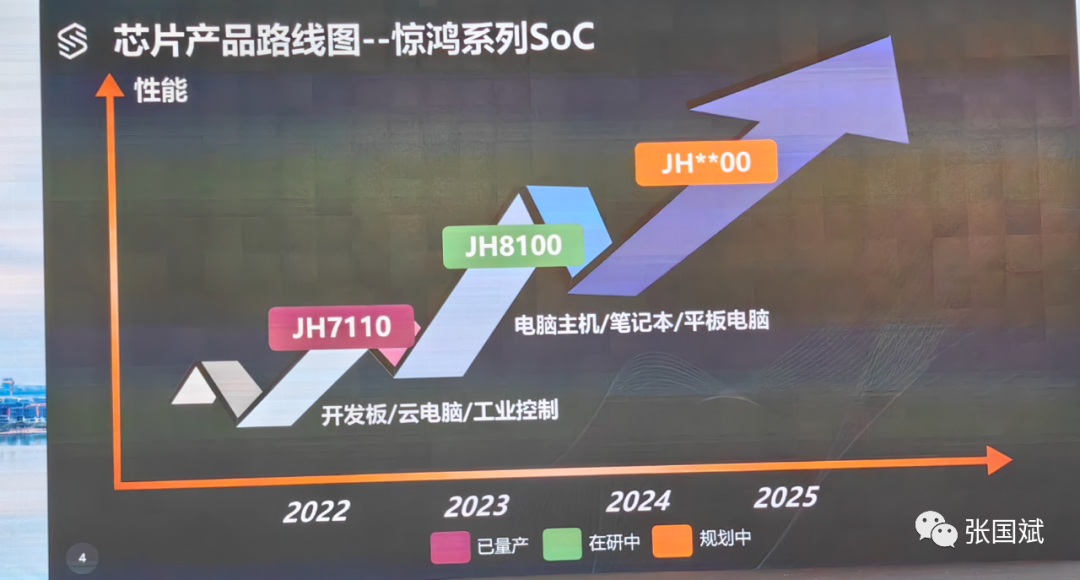

据赵晶透露，赛昉科技的昉·惊鸿7100预计明年会有十万片以上的销量。他表示赛昉科技更加关注芯片产品本身的发展，下图是公司目前对于芯片产品的路线图规划。首先是惊鸿系列的SOC。去年量产了惊鸿7110芯片，今年正在研发的是惊鸿8100芯片，未来，赛昉科技会规划下一代更高性能和更多应用场景的惊鸿系列的芯片。

新发布的昉·惊鸿8100采用的是天枢CPU。采用的是12nm制程。在多媒体方面，可以支持264、265、VP9、AV1解码能力。同时为了适应笔记本和PC应用场景，也提供了更加丰富和灵活的扩展性接口。包括：USB3.0/2.0x4、PCIe3.0 x8等，人工智能方面会支持TensorFlow。

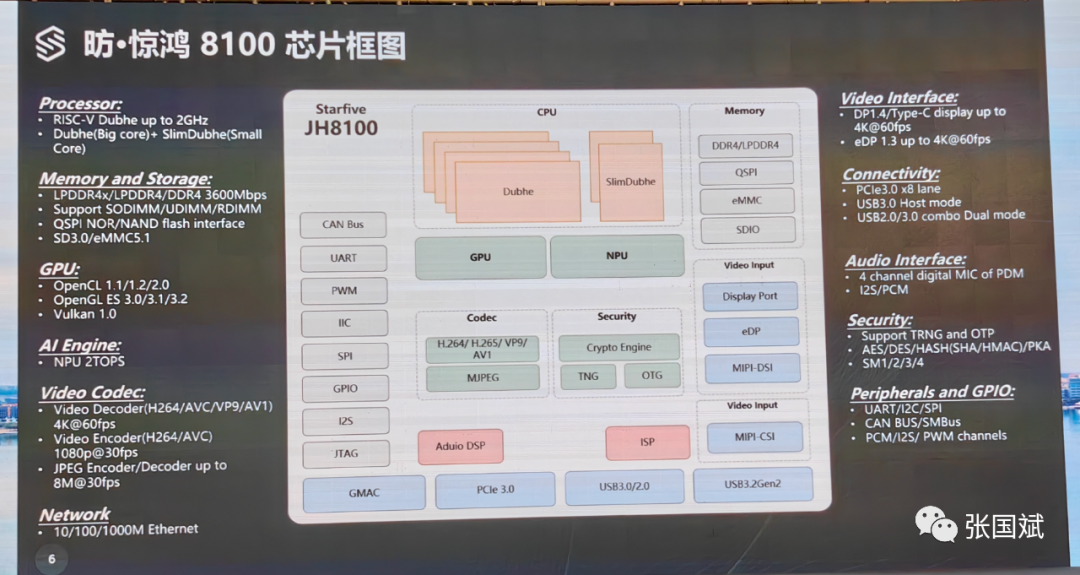

上图是惊鸿8100芯片框图，CPU采用的赛昉科技自己的天枢大小核多核架构，大核主频2GHz、小核主频1.5GHz，它还搭载了芯原的IP，除了高速接口之外，整个芯片里面还集成了Aduio。以及赛昉科技研发的一些算法包括AES、DES和一些国际通用算法，并满足国密的加密算法。

惊鸿8100天枢处理器内核采用的64位超高性能设计，12级流水线，超标量、深度乱需执行，支持最新的指令集，包括：位操作扩展、用户级中断、向量扩展V1.0、虚拟化。整个天枢处理器的设计指标大概是在12nm下面2GHz等等，天枢对标的就是ARM的A76。

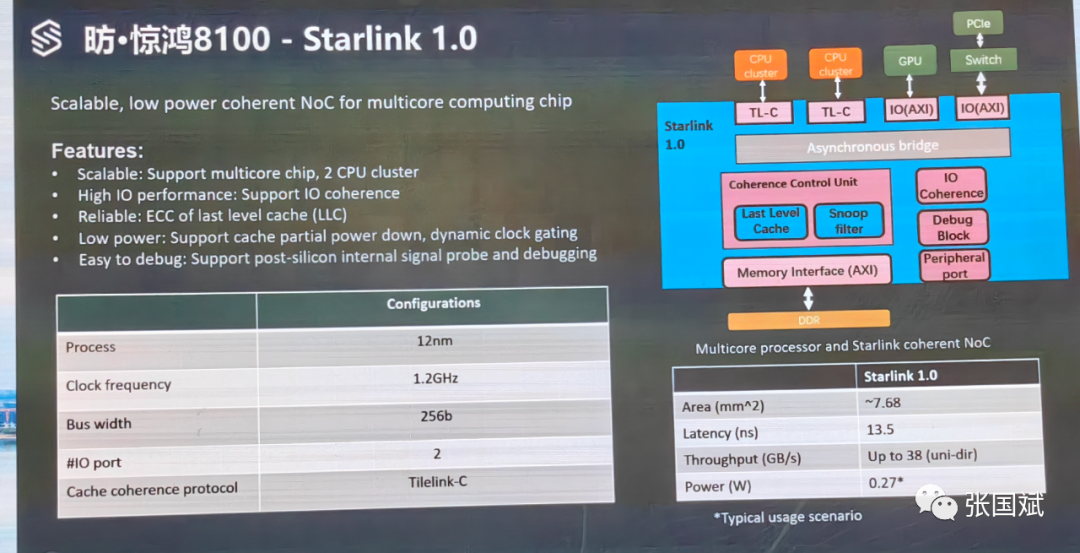

据他介绍，赛昉科技在8100芯片里面集成了Starlink1.0，主要是为了在多性能、高性能CPU处理器里面做同步，这是一个非常低功耗和低延时的总线。在现在的设计当中，达到13.5纳秒、功耗只有0.27瓦。

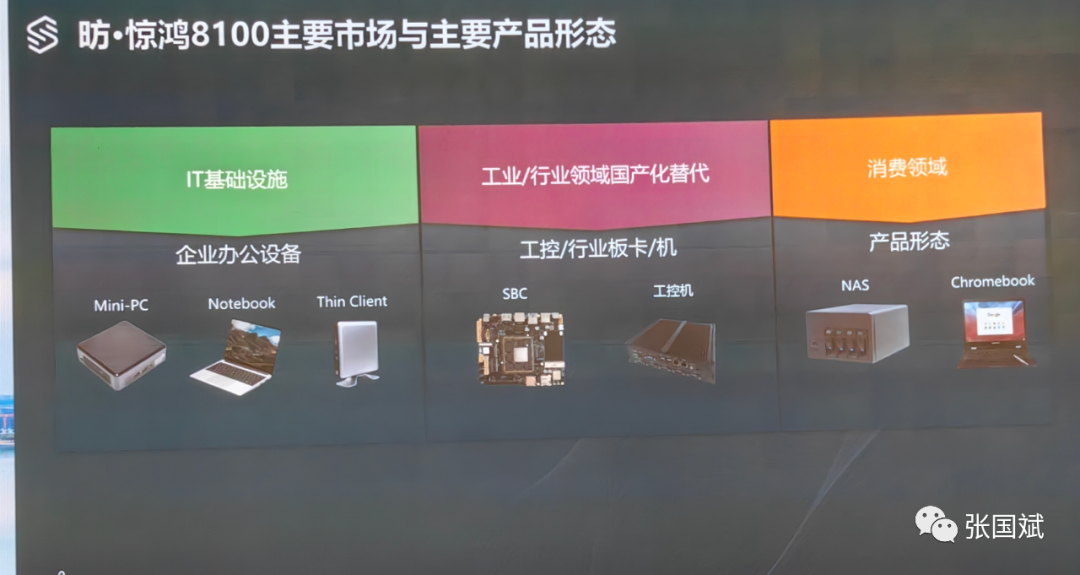

昉·惊鸿8100主要应用市场会在三个领域：（1）IT基础设施。（2）工业/行业领域国产化替代。比如：更高端的单板电话和工控机。（3）消费领域。

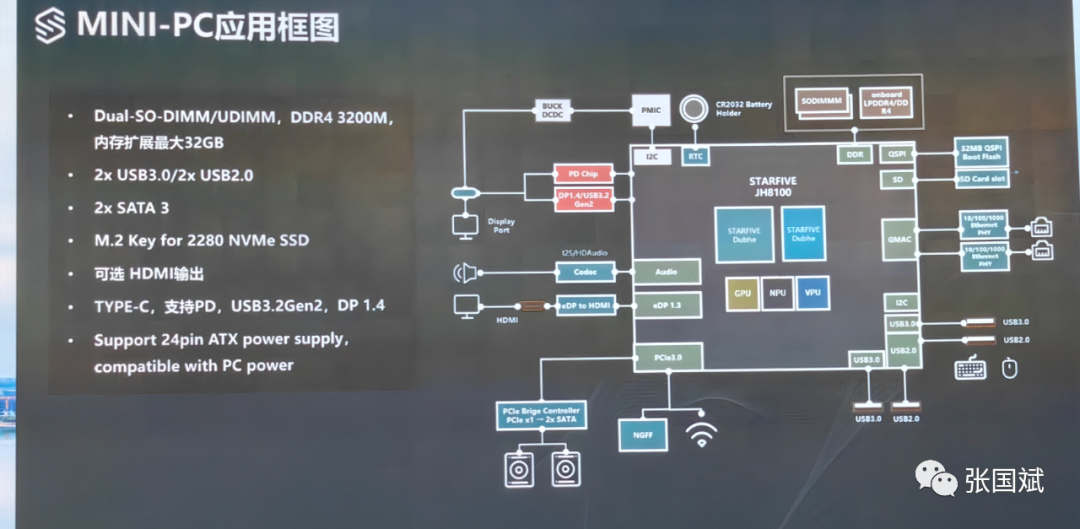

这是昉·惊鸿8100的应用框图，最大的改变是在于PCIe的扩展，给客户进行各种方案的实现。

他表示除了硬件、赛昉科技认为在RISC-V里下一步产品化最重要的是软件开发。一直以来赛昉科技秉承着自研、客户合作、开源社区开放和三方合作伙伴一起维护RISC-V生态的宗旨，自己会持续维护Long term support也会维护debian操作系统，赛昉科技也会通过开发板鼓励社区进行多种多样的Linux、OS开发深入包括一些OpenWRT/OperELEC等不同场景的操作应用。赛昉科技也会进行一些操作系统移植。

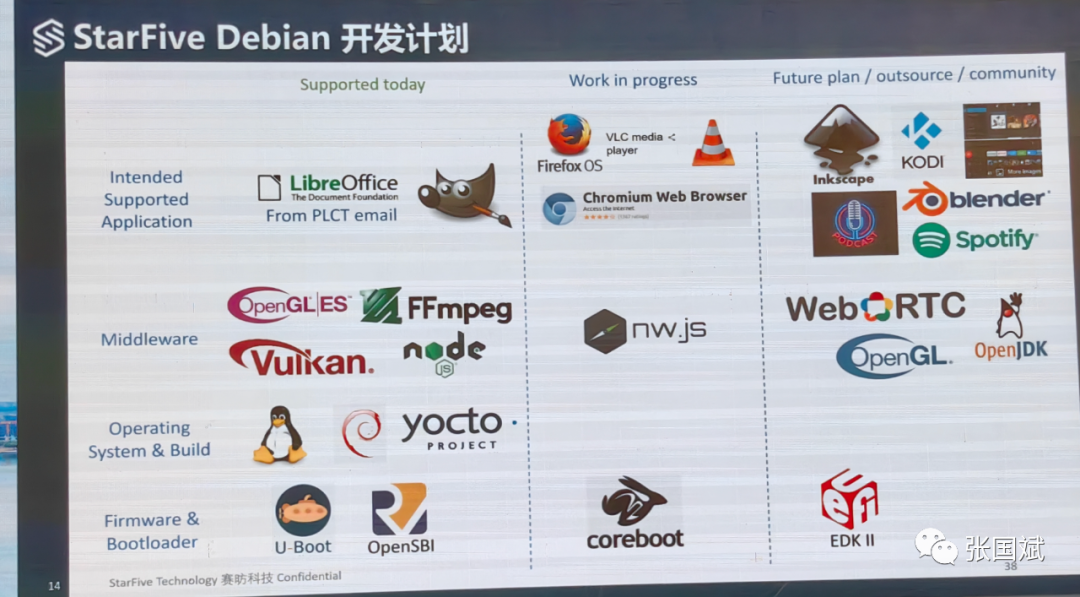

上图显示了赛昉科技在Debian操作系统上面所要做的工作，目前惊鸿7110已经完成了Debian系统多媒体中间件开发，下一步主要工作是基于这些中间件和驱动适配一些主要的应用。如浏览器、Office软件等，做更好的适配满足这些应用的开发和适配。
