50Hz工频干扰是怎么来的？怎么抑制？

在一些微弱信号采集应用场景，比如生物电信号，比如肌电信号、心电信号或者更微弱的脑电信号采集过程中难以避免的一重大干扰就是50hz工频干扰。

什么是50hz工频干扰呢？怎么传播的？怎么抑制呢？

什么是50hz工频干扰呢？

50hz工频干扰是由电力系统引起的50HZ的正弦波对测量过程的干扰，也就是你家里或实验室插头的电源产生的干扰，而在有的国家使用的是60hz交流电，它产生的干扰就是60hz工频干扰，我们国家主要是50hz。

干扰怎么传播的？

50hz工频干扰可以通过有线和无线两种方式传播进你的电路，比如你的采集设备电源，如果使用了非隔离电源那么就很可能通过电源线引入你的电路系统。

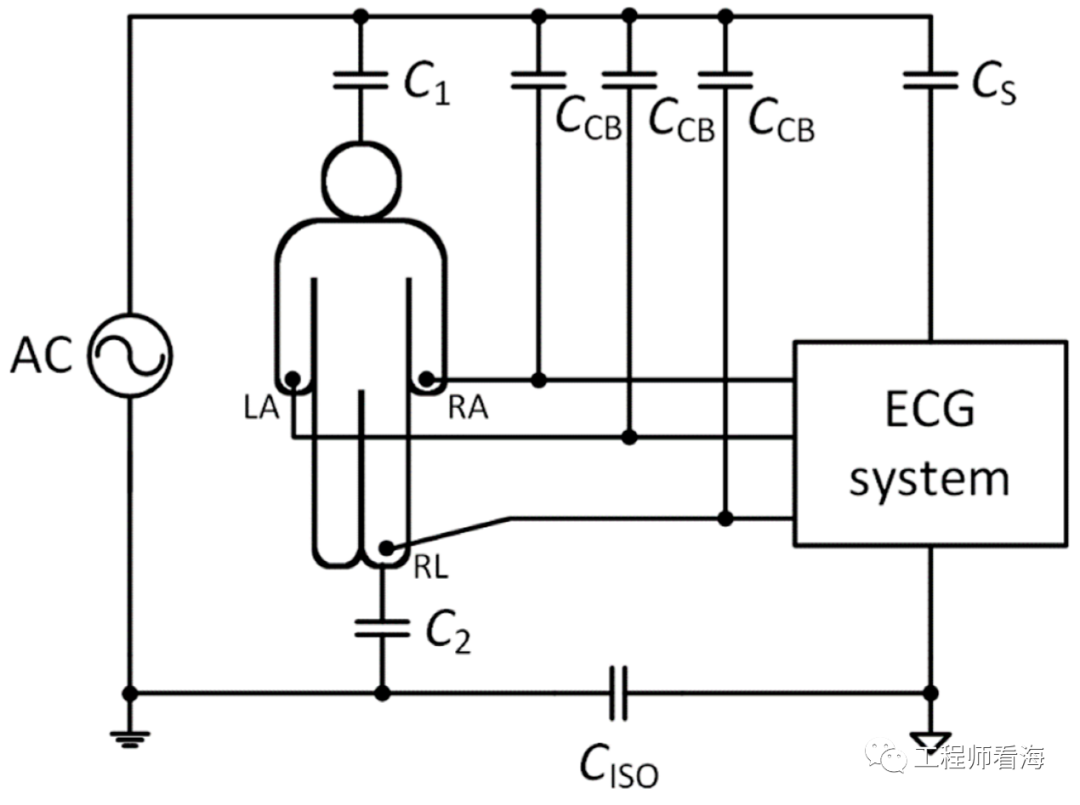

下图中示意的是通过无线的方式传播入你的电路系统，人体和电源线之间、设备和电源线之间、电极线和电源线之间有寄生电容，干扰就通过电容耦合入电路系统。

(图来自Branko Babusiak)

一个典型的例子是日光灯产生的50hz工频干扰，见下方视频，观察示波器的波形，开灯时噪声大，关灯后噪声明显降低。

视频整理自课程：《爱上电子设计》，淘宝搜索店铺：工程师看海

【淘宝】https://m.tb.cn/h.U7Ak1ba?tk=ZKkadd1ezOd CZ3457 「工程师看海硬件视频教程第一部_爱上电子设计_视频培训」

点击链接直接打开 或者 淘宝搜索直接打开

怎么抑制呢？

1. 在生物电信号采集中，右腿驱动电路可以有效抑制50hz工频干扰，但是如果电路设计不合理，抑制效果就比较低，这在视频课程《爱上电子设计》中有介绍。

2. 另外的方法是在电路里面加50/60hz陷波电路，来剔除50/60hz干扰。

3. 再有就是把电极线还有你的设备进行金属屏蔽，也可以起到抑制工频干扰的效果。

4. 此外对于照明设备引入的干扰，比如日光灯，led灯干扰就小很多，可以考虑更换照明设备。
