寄生电感的优化

上期我们介绍了寄生电感对Buck电路中开关管的影响，本期，我们聊一下如何优化寄生电感对电路的影响。

• 寄生电感的优化

在实际电路中，寄生电感最主要的来源是PCB上的走线以及过孔，PCB板上的走线长度越长，过孔的深度越大,寄生电感就越大。

• 输入端走线优化

要减少通电瞬间，寄生电感对输入电容上电压的影响，就需要降低电路中寄生电感的感值，最有效的方法就是减少从电路输入端到输入电容的走线长度，当从输入端到输入电容之间必须使用过孔时，我们可以选择厚度较薄的PCB板，减少过孔的深度，同时多打过孔，使寄生电感并联从而降低输入端到电容之间的电感值。

另外在对电路通电前，要预先检查输入电容上的电压是否有异常的高压，如果发现电压过高则需要继续通过上面的方法进行优化。

• 芯片端的电路走线优化

从之前LP6451的分析中可以看到，寄生电感LG1和LG2产生的感应电压对Buck控制芯片的影响最大，因此在实际电路中，我们希望LG1和LG2越小越好，这也就是我们常说的，输入电容要尽可能的靠近控制芯片，并且从输入电容到芯片相应引脚之间的走线最好在同一层，而且越短越好的原因。图1是LP6451的建议走线图，输入电容CIN需要尽可能的靠近芯片的VIN和GND引脚。

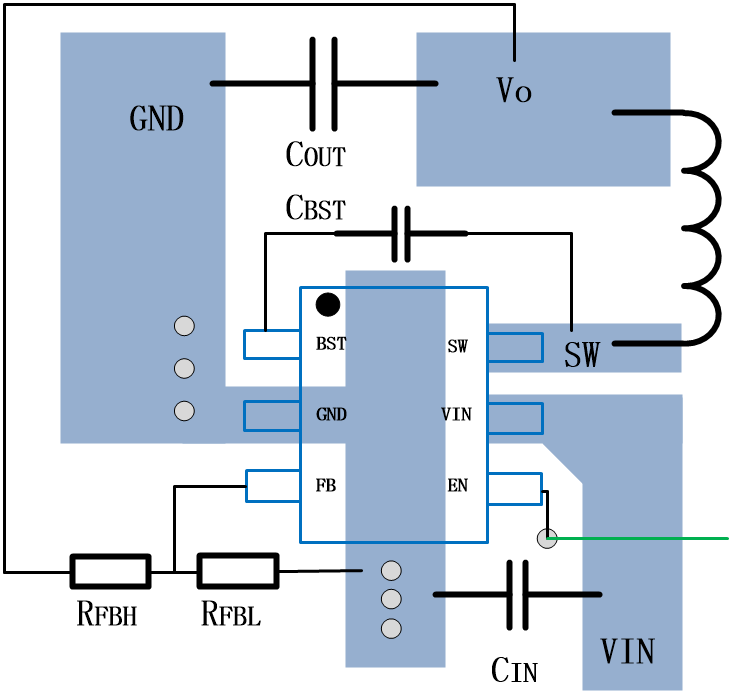

图1：建议Layout 打线图

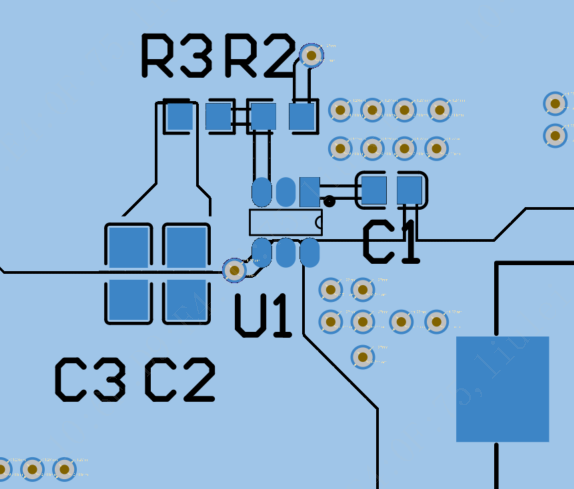

图2：LP6451 Layout 布线图

而图2为LP6451 Demo Board的实际Layout的走线图，其中输入电容C2和C3（即图1中的CIN）尽量靠近控制芯片LP6451，输入电容的正极和地线也都采用铺铜的方式在TOP层分别与芯片的VIN和GND引脚连接，这样能尽可以的减少寄生电感，从而降低寄生电感对电路的影响。

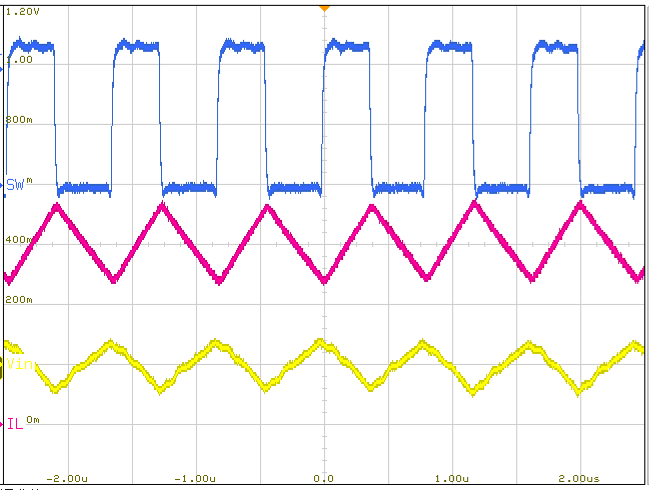

图3：LP6451 工作波形

图3为LP6451 Demo Board的实际工作波形，输入电压为12VDC，输出负载为5V/3A，采用优化的Layout走线图后，Demo Board在满载工作时测试LP6451的SW引脚，从波形上看没有任何毛刺，电路工作状态十分良好。

• 总结

这里我们介绍了开关电源电路中，寄生电感的来源，与哪些因素有关，寄生电感对电路的影响以及如何采用优化Layout的方法来降低电路中寄生电感。因为寄生电感并不是工程师们在开发电源时专门设计的，所以很多时候寄生电感造成的不良影响往往就被忽略了，希望通过这三期文章介绍，能让大家对寄生电感有更多更深入的认识，在设计电源的初期就能引起重视，做到防患于未然。
