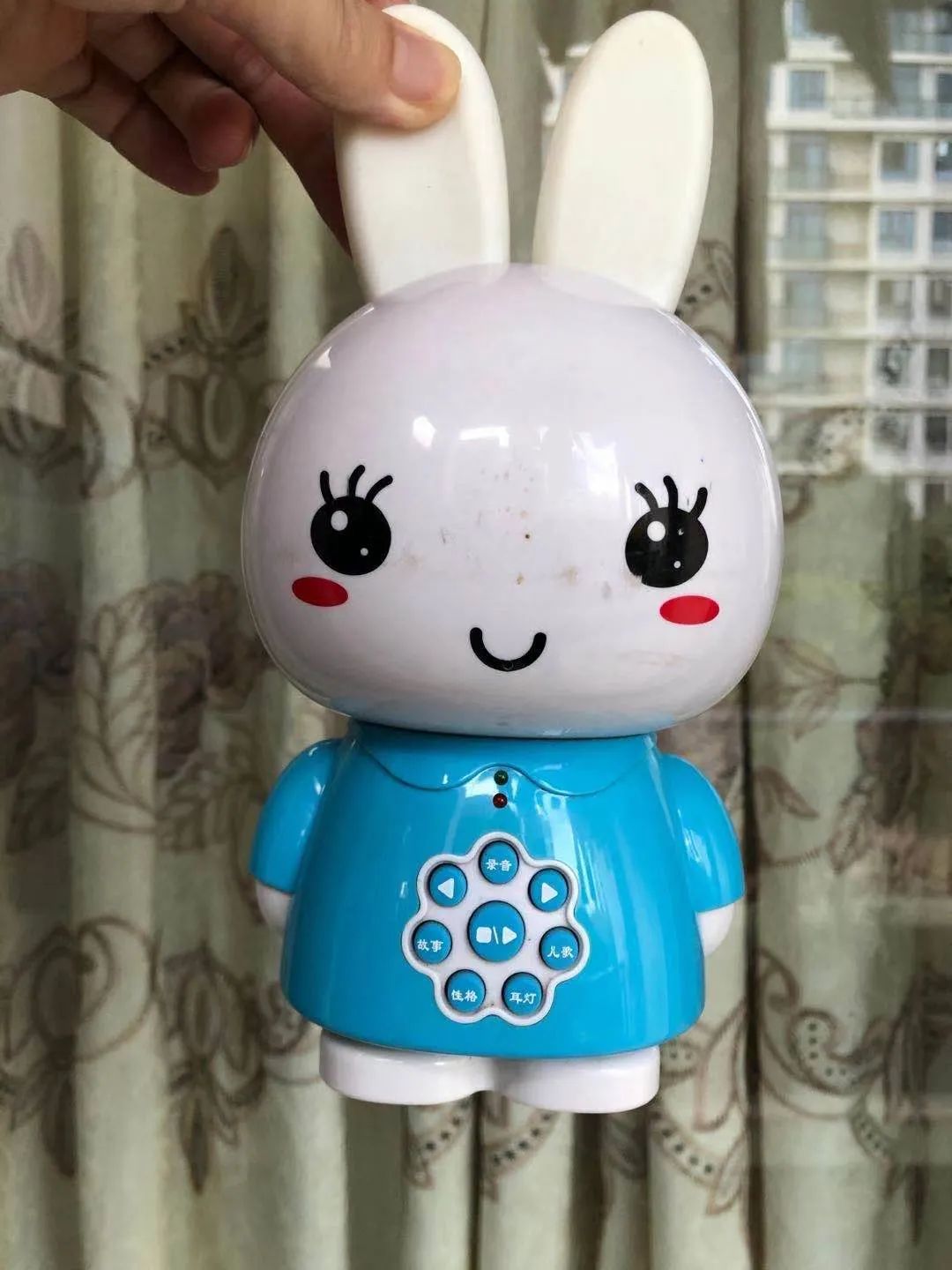

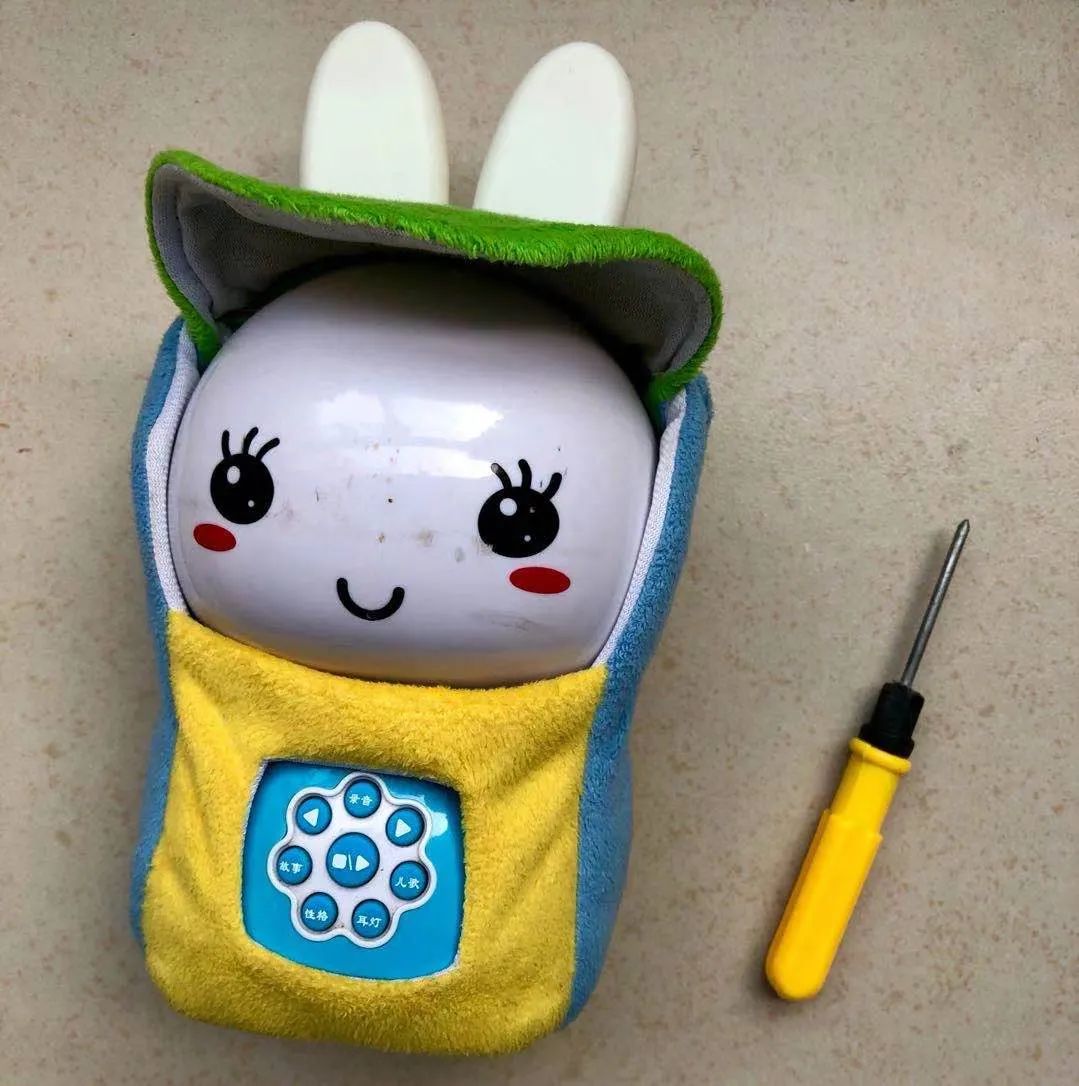

首先是要脱掉火火兔的衣服。

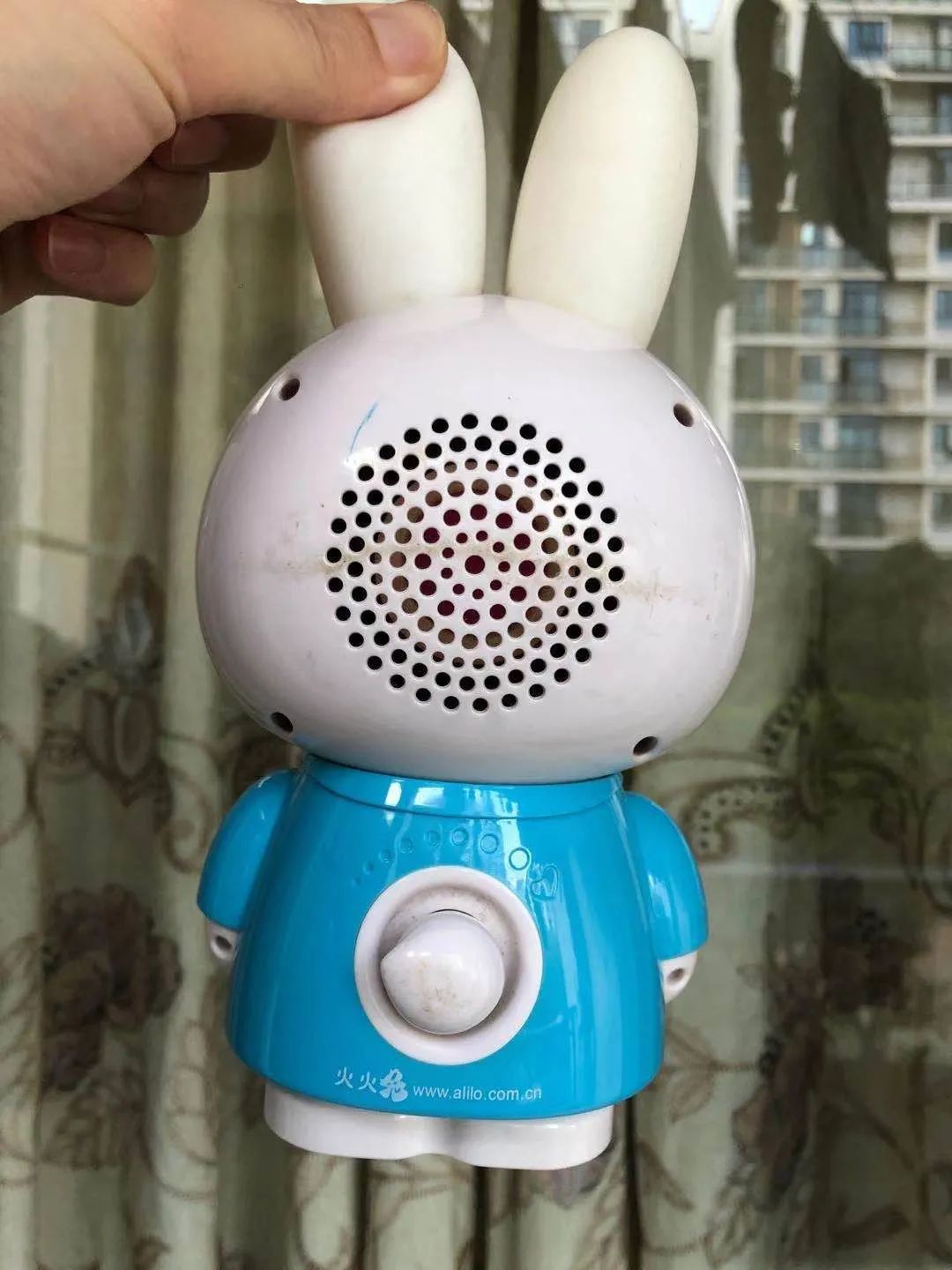

螺丝孔都在后面,很好拆:

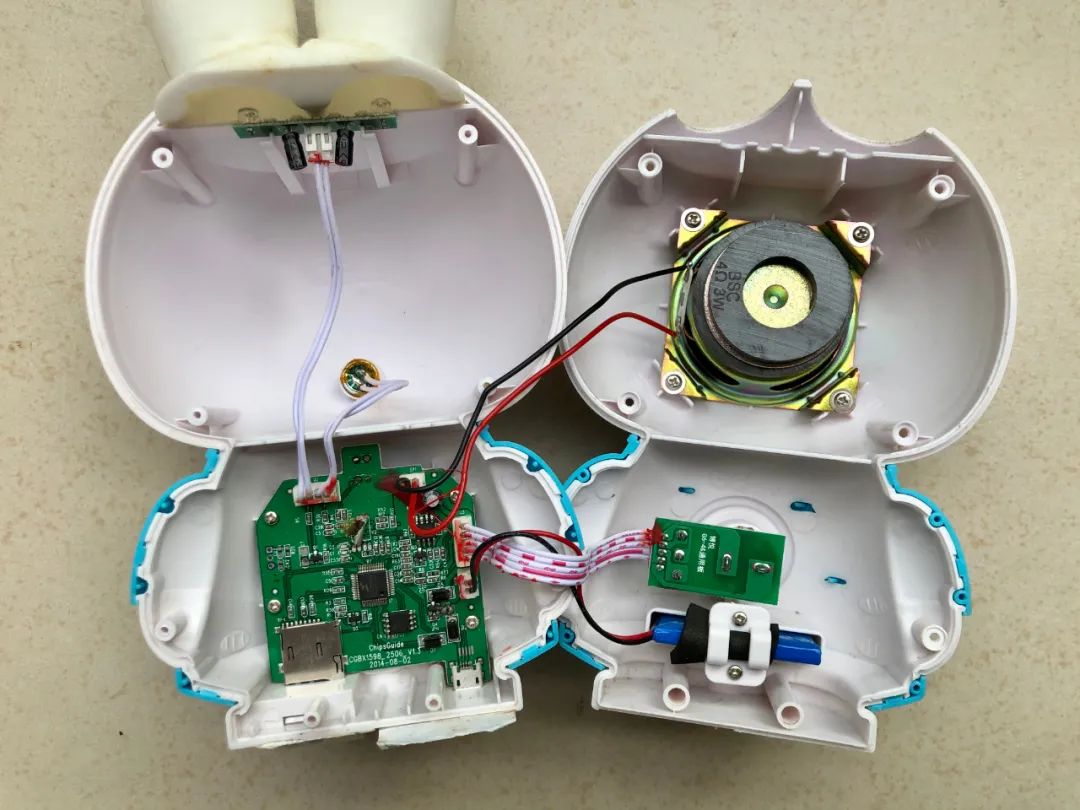

拆开之后:

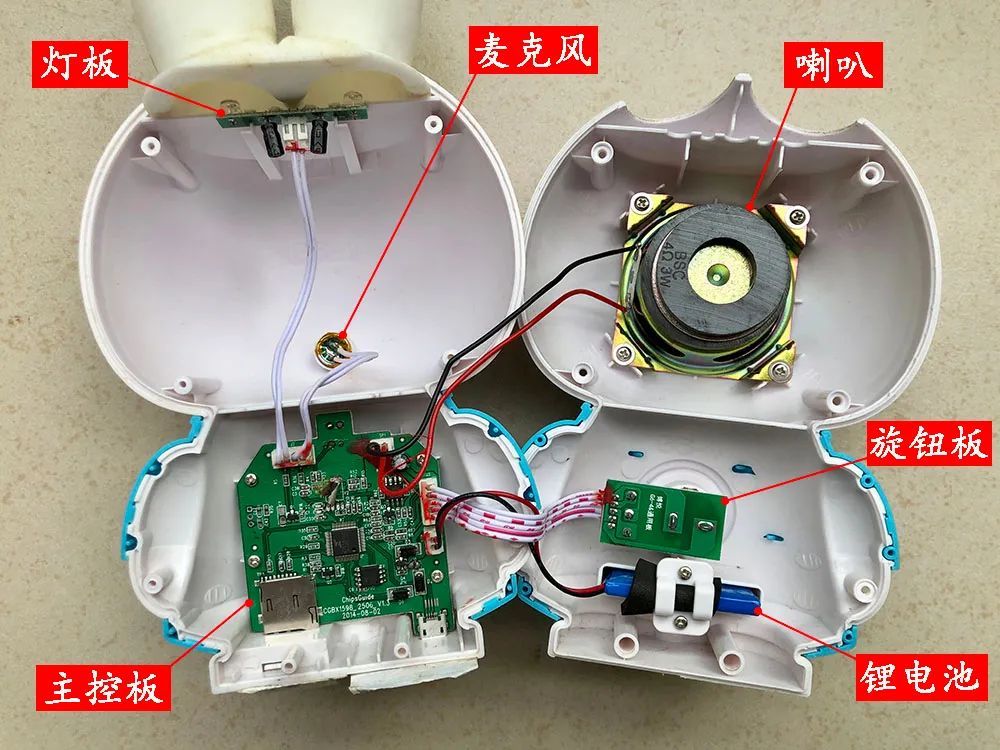

标注一下各个部件:

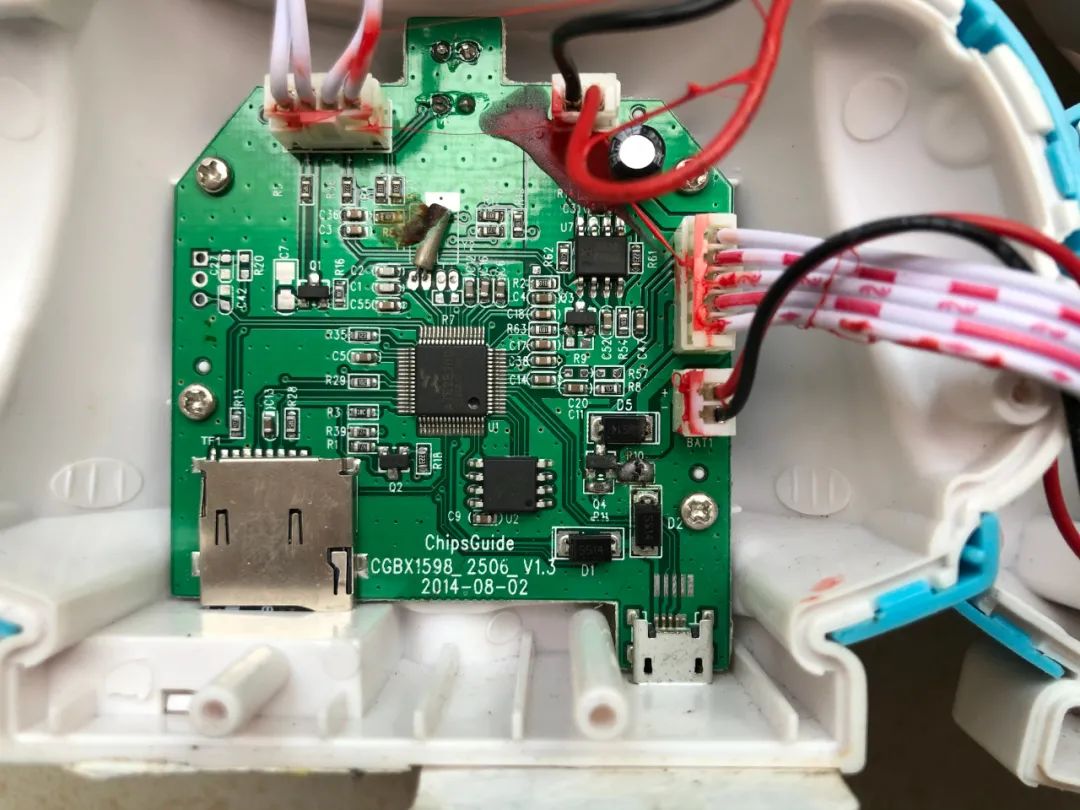

检查首先从主控板开始:

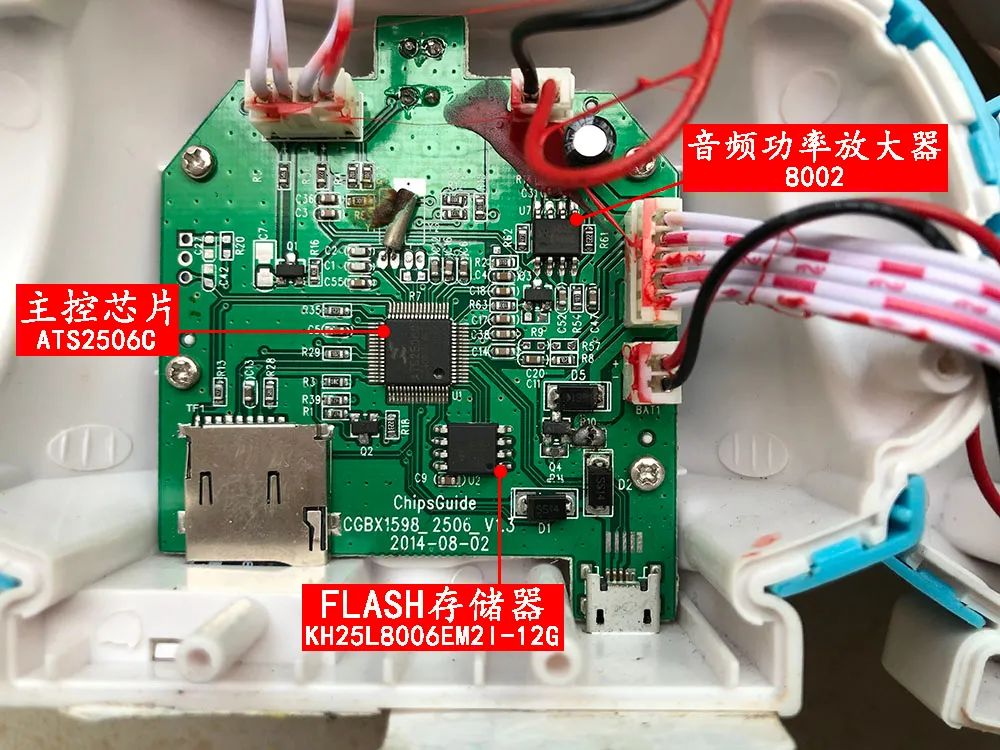

出于专业习惯,好奇心太强,习惯性标注主要的IC:

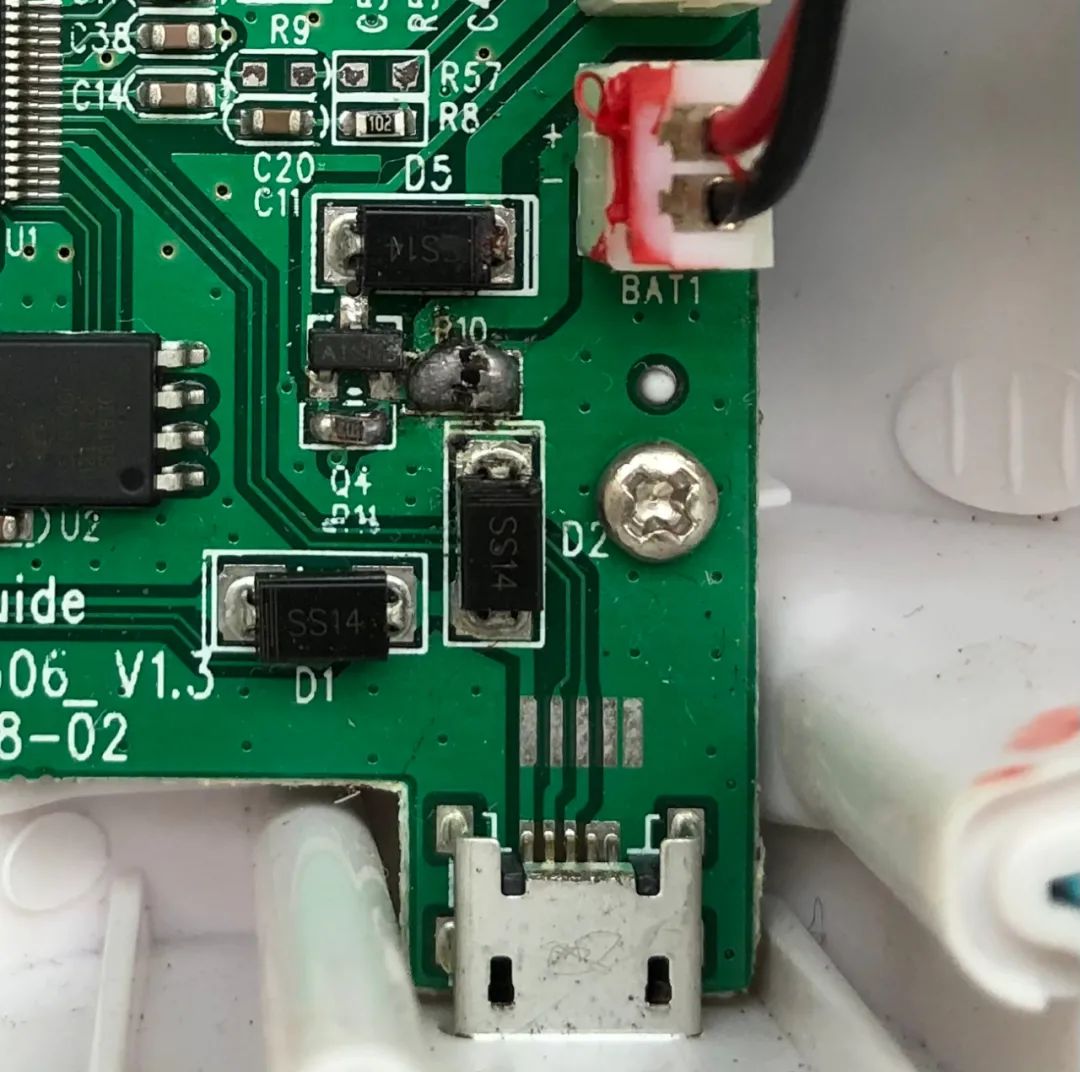

别忘了这是在维修,充不了电,赶紧找到充电相关的电路才是,在主控板的右下方找到了充电电路:
发现火火兔使用的是“最简单的锂电池充电电路”,没有使用充电管理芯片,实在是太节省成本了!

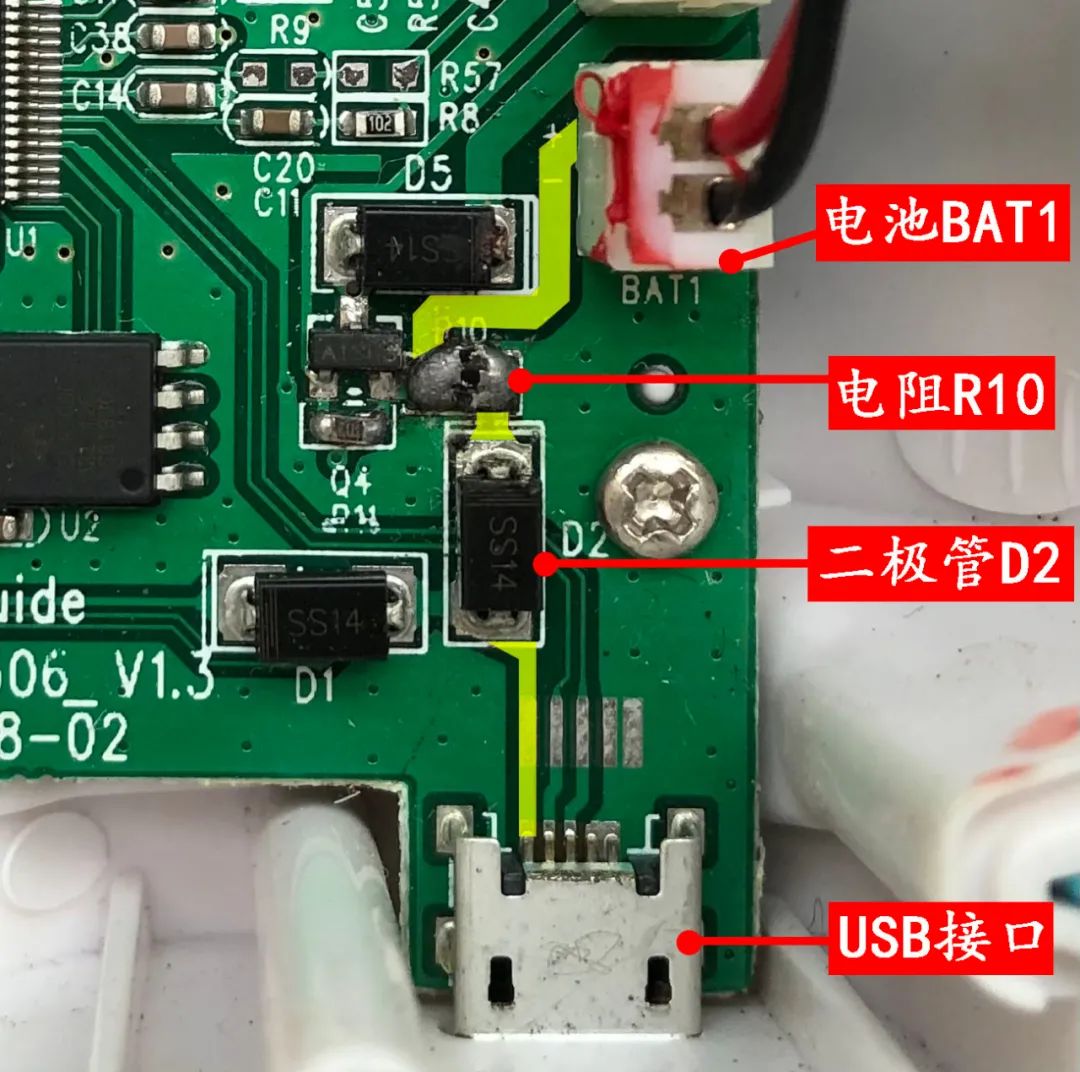

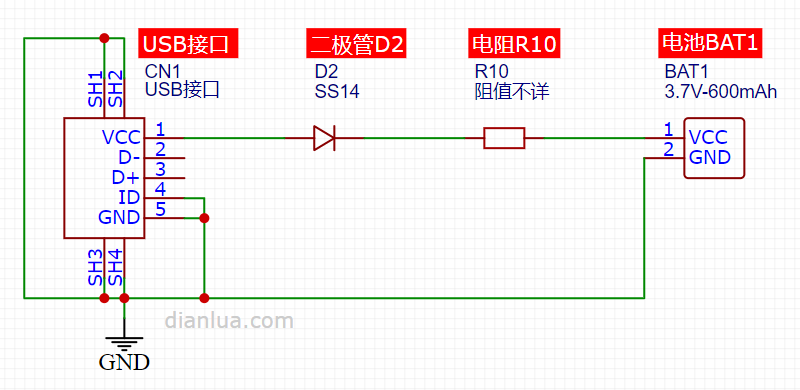

▲充电电路的PCB走线用黄绿色标示对应的电路原理图如下:
注意电阻R10的阻值不详,因为就是它烧掉了,导致充不了电。所以无法得知R10原来的阻值是多少。前面实物图中的电阻R10,也已经是维修后的样子。

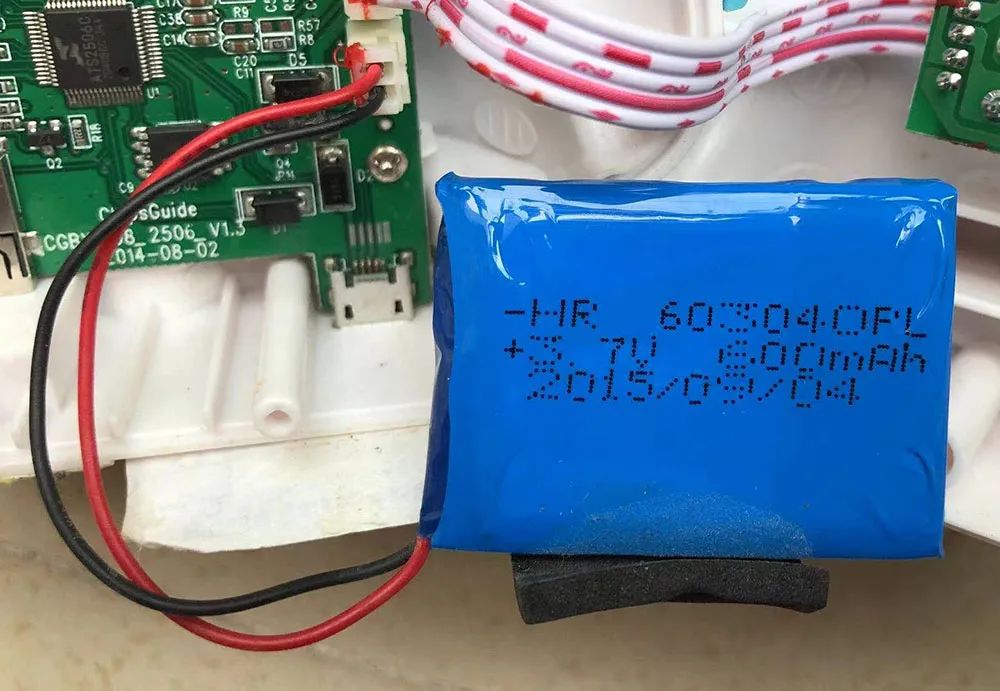

2、电池BAT1电池身上有以下丝印:603040:电池的尺寸 =厚 x 宽 x 长 = 6mm x 30mm x 40mm。
+3.7V:电池电压标称3.7V,对应可知,其充满电的电压为4.2V。
600mAh:电池容量。

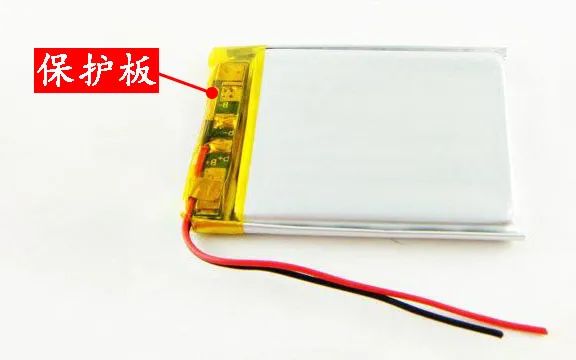

另外这种聚合物锂电池,里面都是带保护板的。火火兔这款电池因为蓝色保护膜的缘故,看不到保护板,以下的这款能看到:
保护板的作用是:防电池过充、过放、正负极短路。火火兔锂电池充电电路做得这么简单,就“巧妙”地运用了锂电池保护板的功能。USB接口输入电压为5V。

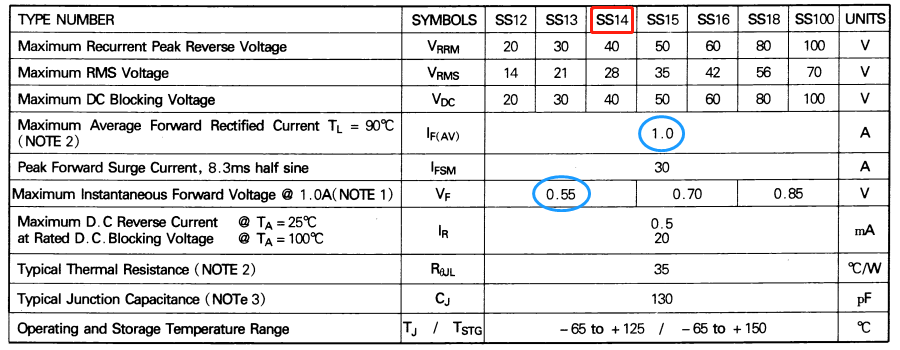

二极管D2流过的电流不足1A,正向压降Vf为0.35V。
电池处于过放状态,保护板的放电截止电压为2.75V。

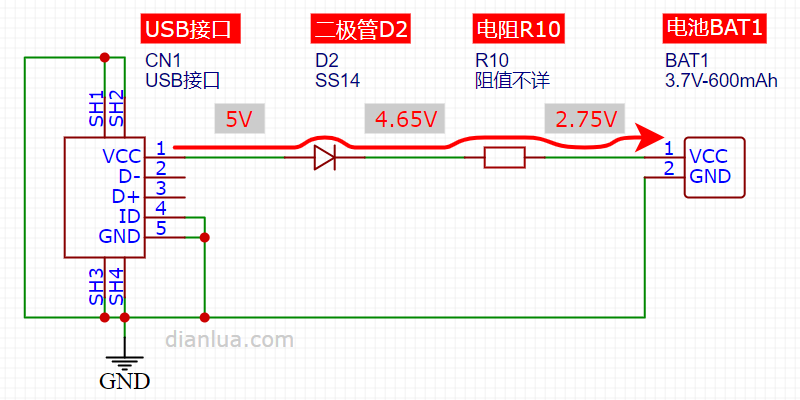

就这样,各点的电压都确定了。此时,电阻R10两端的电压为 4.65V - 2.75V = 1.9V。随着不断充电,电池电压逐渐升高,所以1.9V是电阻R10两端最大的电压差,此时充电电流也达到最大。不妨猜测一下,烧掉的R10电阻的阻值是多大?
我是这样分析的,电池容量是600mAh,刚开始充的时候充电电流最大,充到后面电流很小了。为了让充电时间不至于过长,那么刚开始要以1C来充,1C也就是电池容量的1倍。所以刚开始充电电流是600mA,电阻R2两端的电压是1.9V,电阻大小为:1.9 / 0.6 = 3.17(欧姆)根据焦耳定律,此时电阻R2的功率为:0.6 x 0.6 x 3.17 = 1.14(瓦特)好高的功率,难怪之前这个电阻会烧掉了!

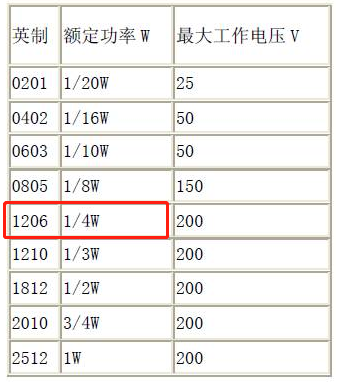

要知道1206封装的贴片电阻,能承受的最大功率也就0.25W!

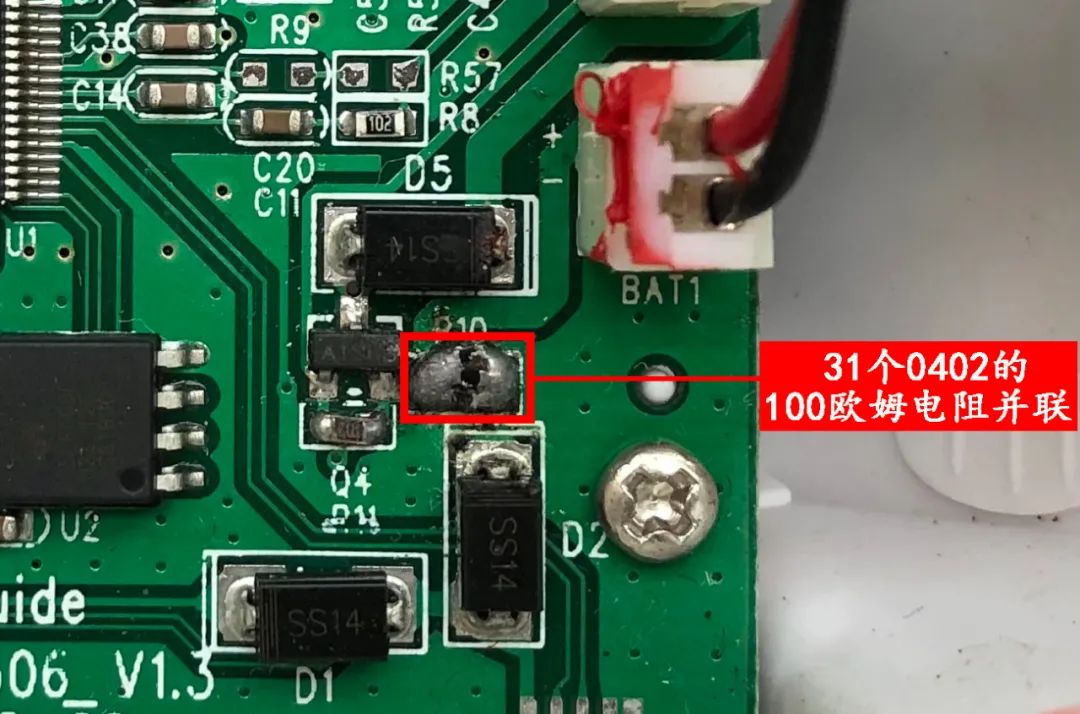

既然原来的电阻R10已经烧掉了,是怎么修的呢?手上只有0402封装的贴片电阻,于是并联了31个100欧姆的电阻代替!焊接完的效果见下图:
31个100欧姆的电阻并联后,等效电阻为:100 / 31 = 3.23(欧姆)1个0402的电阻最大功率为1/16瓦,31个可以承受的最大功率为 :1 / 16 x 31 = 1.94(瓦特)以上参数满足设计需求。当电池电压被充电达到4.2V时:

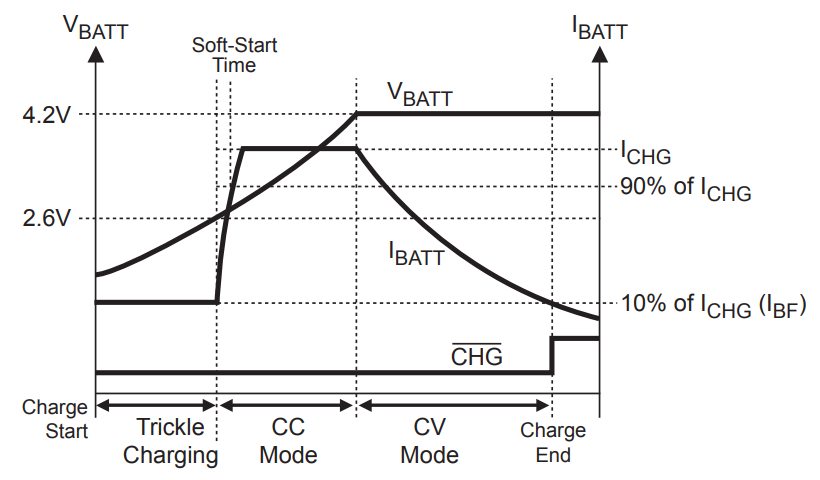

电阻R10两端的电压仍有:4.65 - 4.2 = 0.45(伏特)充电电流仍有:0.45V / 3.23Ω = 139.32mA继续充电令电池的电压继续上升,最后电池内部的保护板会触发过充保护,与外围的充电电路断开,从而不再充电。以上就是“最简单的锂电池充电电路”的充电原理!Trickle Charging(涓流充电)
CC Mode(恒流充电)
CV Mode(恒压充电)
另外,充电管理芯片具有的软启动功能、充电状态指示功能、过热保护功能等,都是火火兔的充电电路所不具备的。具体本文不再展开,感兴趣的读者可以去读MP26028的数据手册。
缺点方面罗列几个:没有涓流、恒压、恒流的充电过程,对电池寿命有影响。
充满电后不能自动断开,只能依赖电池自带的保护板来防止过充,增加了风险。
充电时间受输入电压影响大,如果输入电压过低,比如只有4.6V,则很久都充不满。
限流电阻发热大,不能进行大电流充电。
