USB干扰无线蓝牙设备整改案例

引文

包铜箔来屏蔽干扰是EMC整改中最常见的措施之一，铜箔的高电导率会反射高频的辐射干扰，比如手机中的相机或屏幕往往有大面积的包铜箔处理，见下图（既有屏蔽功能也有散热功能），或者主板上有屏蔽罩，可以起到良好的屏蔽作用。

在调试时，当有怀疑的干扰源时，会尝试对干扰源进行包铜箔处理，来测试是否会降低干扰，本次分析整理自intel的调试总结，是USB3.0的射频干扰影响了2.4HGz蓝牙无线设备，可以定性和定量看到铜箔屏蔽效果，公众号后台回复：USB屏蔽 可以获取完整PDF原文。

环境

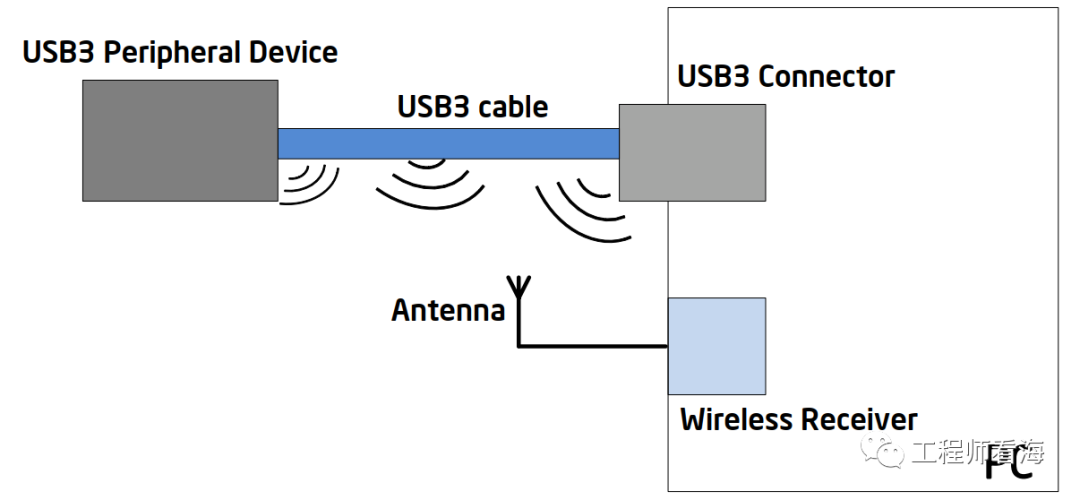

下图是系统工作框图，USB3.0外设通过USB线缆与电能连接，USB线缆会辐射出干扰，这个干扰被PC的无线设备接受后产生噪音。

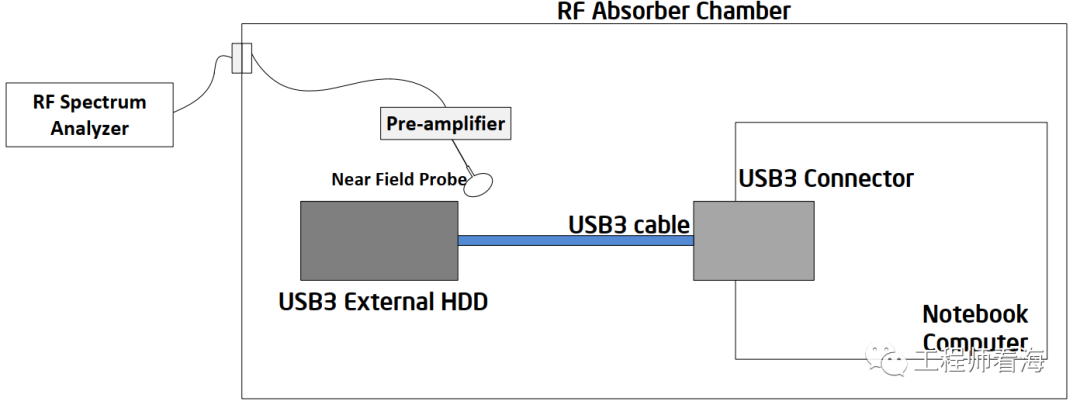

下图是测试环境，近场探头放置在USB设备（硬盘）附近，近场探头采集到的干扰被前置放大后由频谱仪来对干扰进行分析。

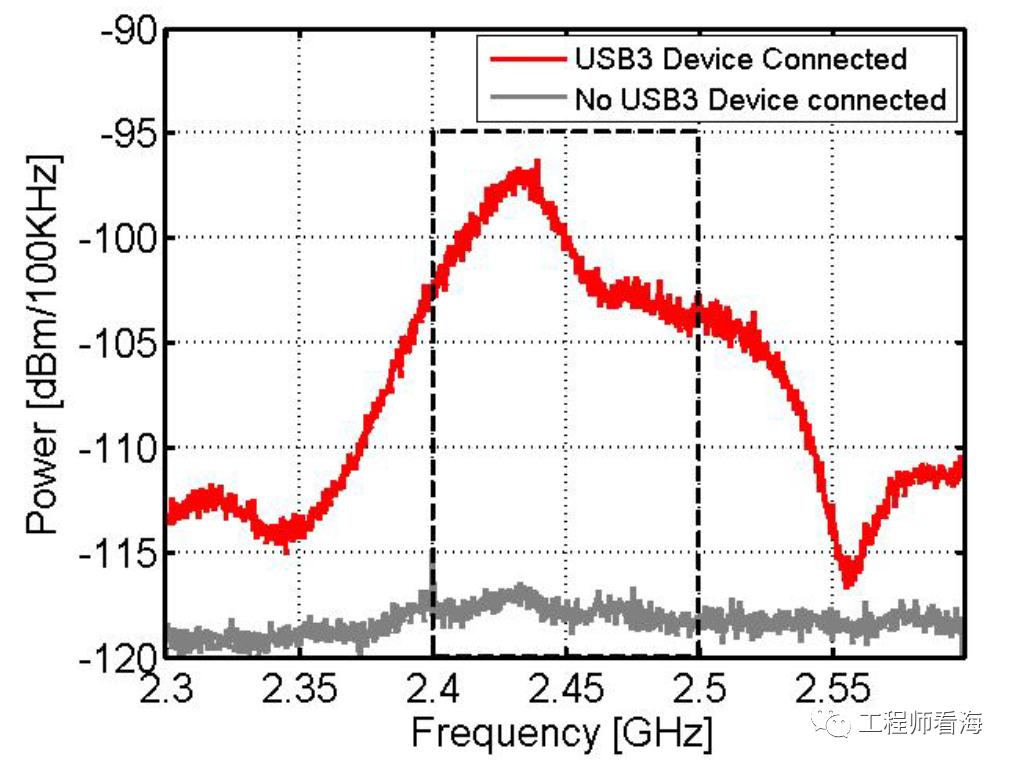

下图是分析的结果，灰色曲线是没有USB设备连接时的情况，红色曲线是连接USB设备之后的情况，可以看到没有USB连接时噪声水平大约只有-118dB，而USB设备连接后在2.4GHz附近噪声水平达到了-100dB，上升了大约20dB。

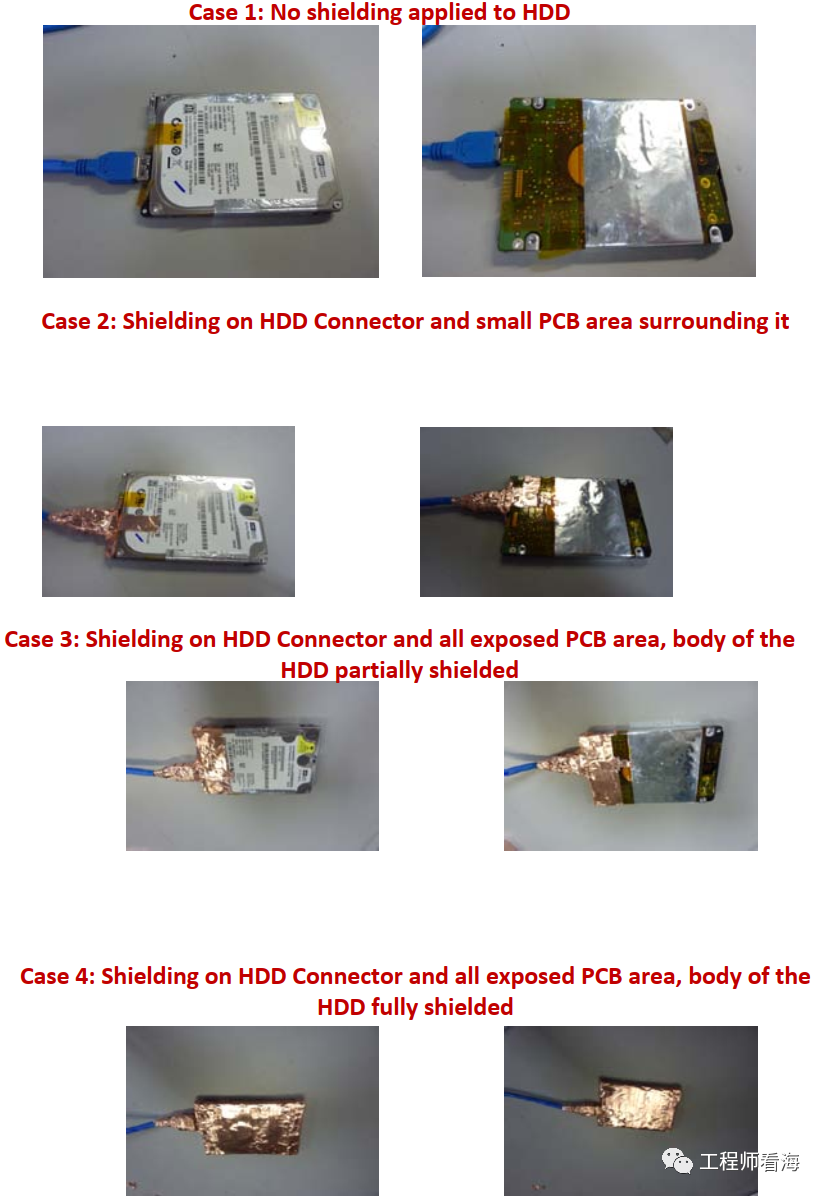

下面对USB设备硬盘进行包铜箔处理，如下图所示，一共进行了4种程度的包铜处理，从case1到case4，包的越来越严实，如果缝隙大的话还是有干扰会漏出来。

结果

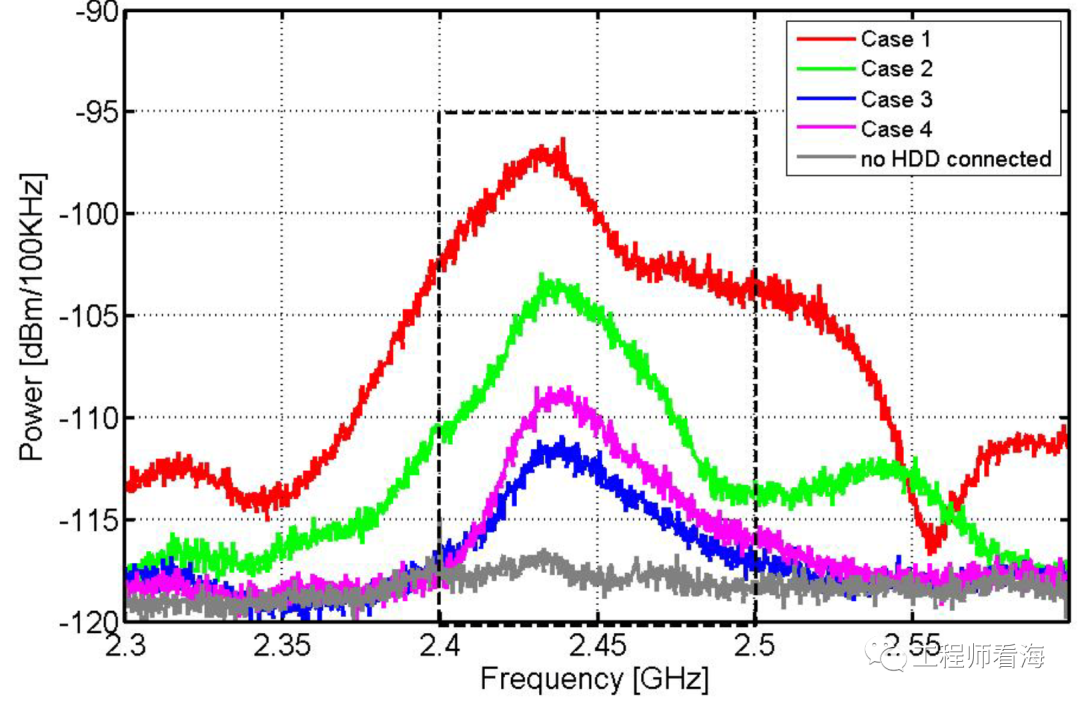

下图是包铜箔后的测量结果，整体可以看到包的越严密干扰越小，降低了近12dB。

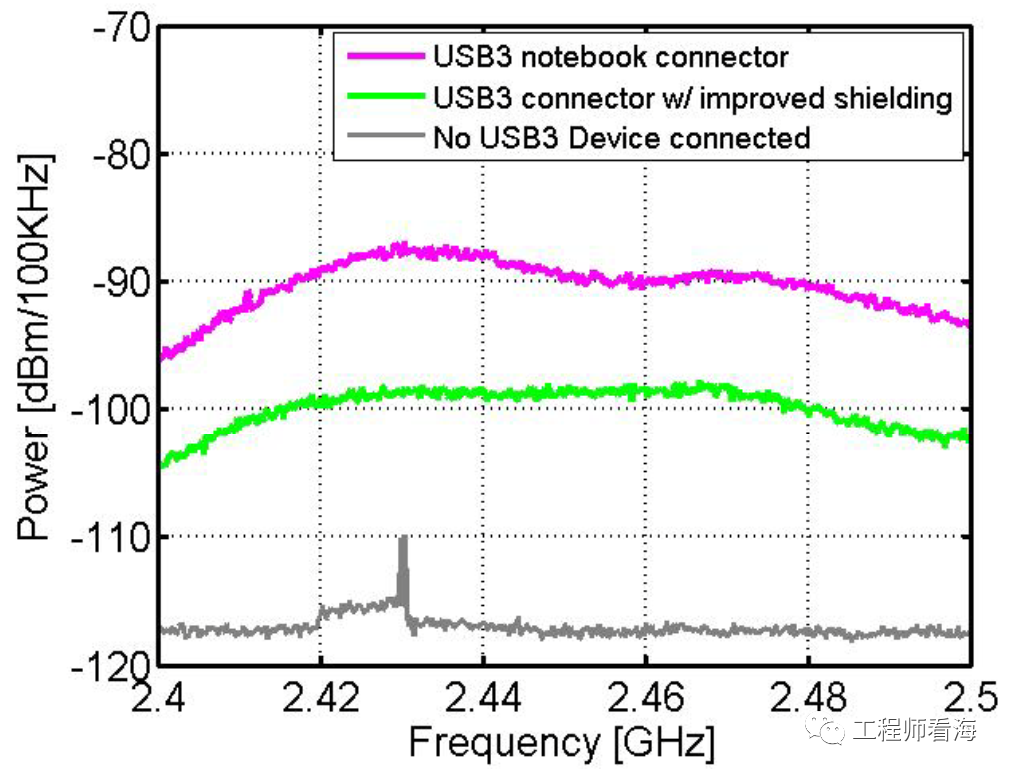

为了进一步降低干扰，又对连接器进行了屏蔽，下图是屏蔽之后的结果，灰色曲线是没有USB设备连接的情况，噪声水平最低。红色是USB连接后的噪声水屏最高，绿色是进行连接器和线缆屏蔽后的结果，干扰得到有效抑制。

总结

总结来说，屏蔽对高频干扰抑制效果良好，在EMC整改时是非常有效的手段，公众号后台回复：USB屏蔽 可以获取完整PDF原文。但是如果是低频的话，则是另一种玩法了。
