不会读“Datasheet”的射频工程师，不是一个好厨子！

在我们的工作中，经常需要阅读一些器件的data sheet，对于很多老手，datasheet 已经用的得心应手了，对于射频新人来说，可能阅读起来还有点吃力。今天我们一起分享一个快速阅读 datasheet的方法。

1，如何快速查找器件的 DataSheet？

既然要解读datasheet，首先要找到它，如何快速找到器件的datasheet呢？最快速的方法就是拿来主义，直接找器件厂商要，销售或者FAE都会快速把最新的器件的datasheet发给你，最好再把设计designkit 打包发过来。没联系方式怎么办呢？找到公司主页，一般主页上都有contact us这一项，上门的生意谁不要呢？

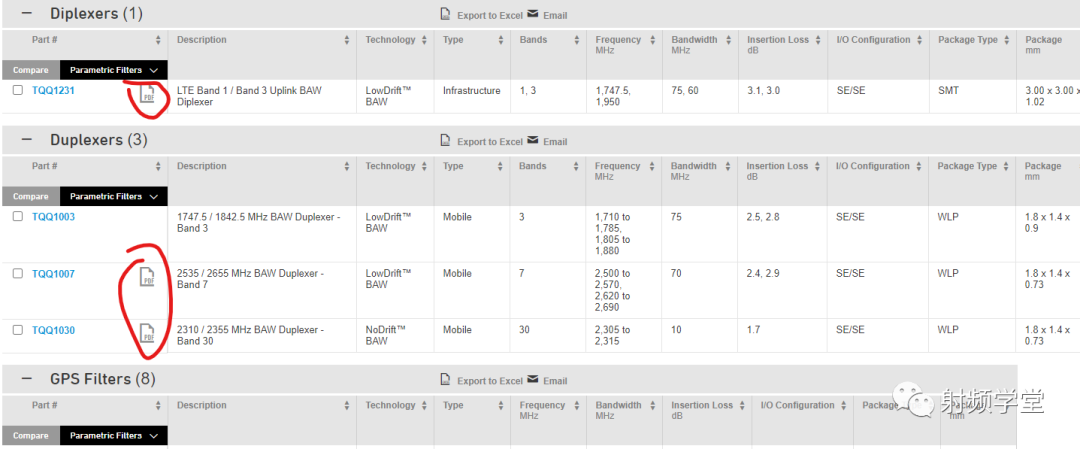

或者呢，自己动手丰衣足食。自己动手，这里提供两个渠道，一是公司网站查找器件库，找到自己需要的器件，datasheet一般是这个器件必备的材料。

一个公司网站只提供自己的产品，如果想找更多的产品进行对比分析，还可以用一些datasheet库。

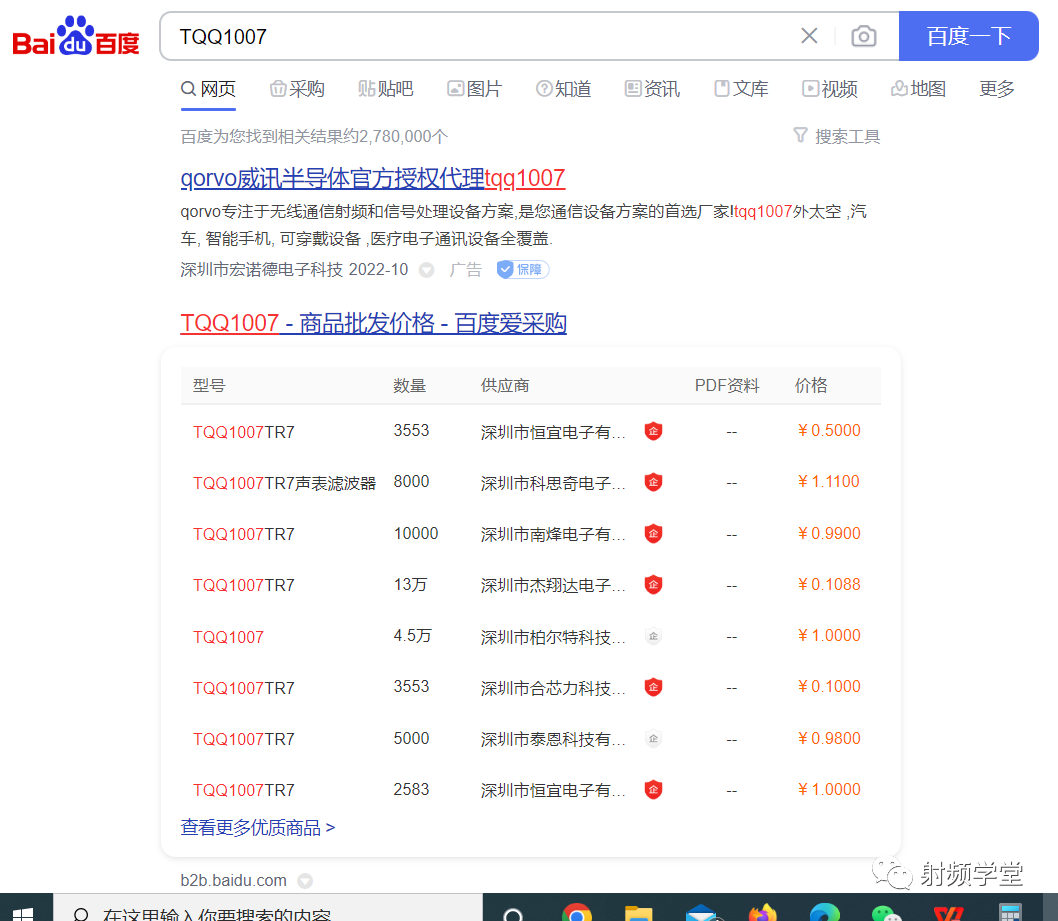

再不济的话，就只有问百度了，前两条或者前两页直接跳过，原因你懂的。

2，什么是datasheet？

到手了，然后就要去读了。那先搞明白什么是datasheet，datasheet上面都有些什么内容呢？

一句话，datasheet就是这个芯片的数据手册也可以叫做应用指南，说白了，厂商最希望你通过datasheet能够知道这个芯片的所有应用数据，以便于你能更快速的使用这个芯片，这样他连现场支持工程师都省了。结构和制造数据保密啊。当然有些比较懒的厂商，会再datasheet里面给出芯片简单的介绍，但是同时呢，对同类或者同族芯片有个详细的应用指南。

通常一个完整的datasheet要包括：

第一页是一个产品的总结，包括产品的功能和特征，通过这一页的阅读，你可以快速了解这个芯片的主要功能和特性，让你做第一眼的判断是否满足系统的要求。通常在第一页还会有一个功能框图，让你第一眼就看上它。

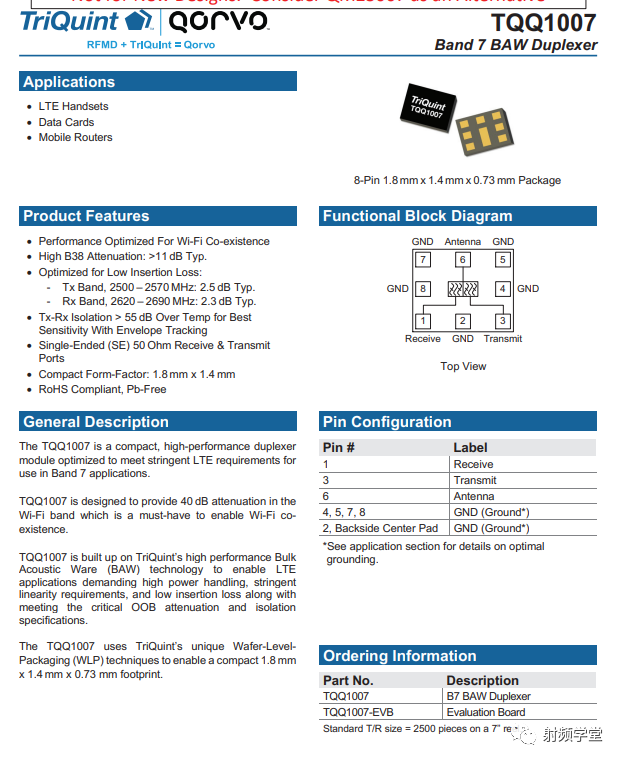

下图是Qorvo提供的一款BAW滤波器 TQQ1007的datasheet。因为这个滤波器功能比较简单，所以第一页还给出了产品的管脚定义。

如果产品的第一页就吸引了你，第二步你想看到什么呢？是不是想看一下产品的具体指标到底怎么样，是否真的满足你的需求？那么datasheet也就详细的在接下来的一页给出了产品的spec。

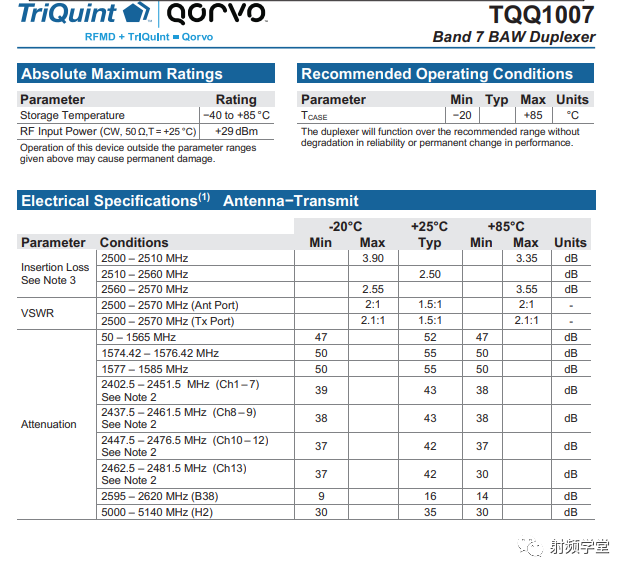

下图这个BAW滤波器的specification里面涵盖了滤波器的插损，驻波比，衰减信息。通过这个指标列表，你可以进一步判断这个器件是否真的符合要求。

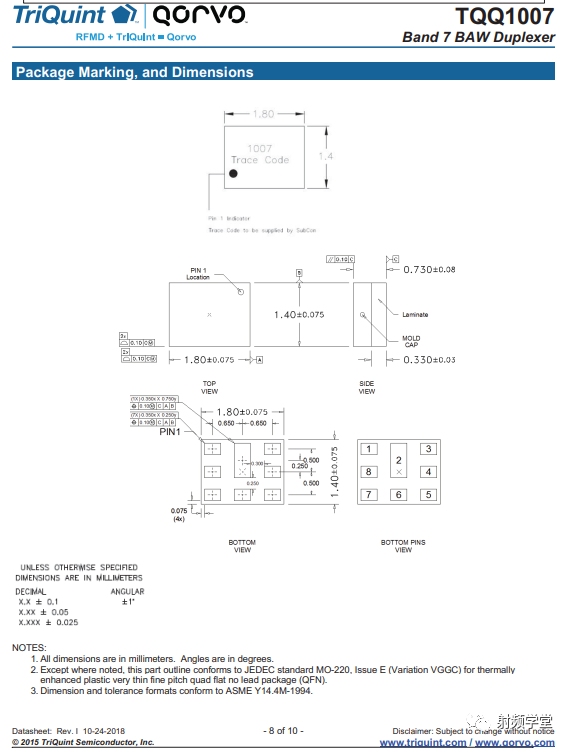

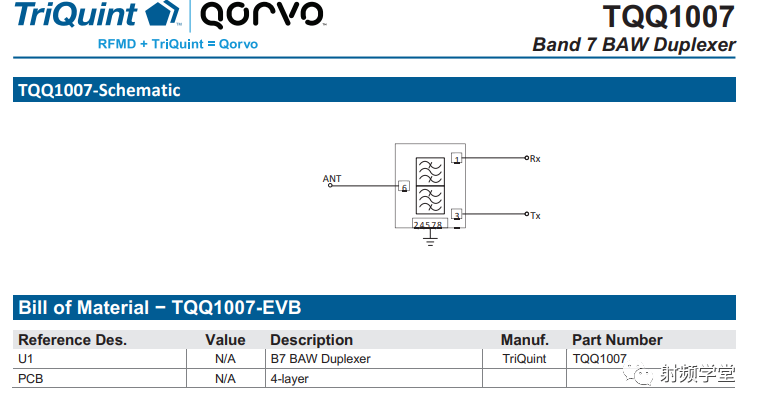

如果不符合，也不用往下看了。符合要求了，那要怎么办呢？是不是就要想着怎么用了。datasheet接着为你提供怎么用的指导。包括产品的schematic信息，封装，尺寸等信息，甚至还可以提供demo板。

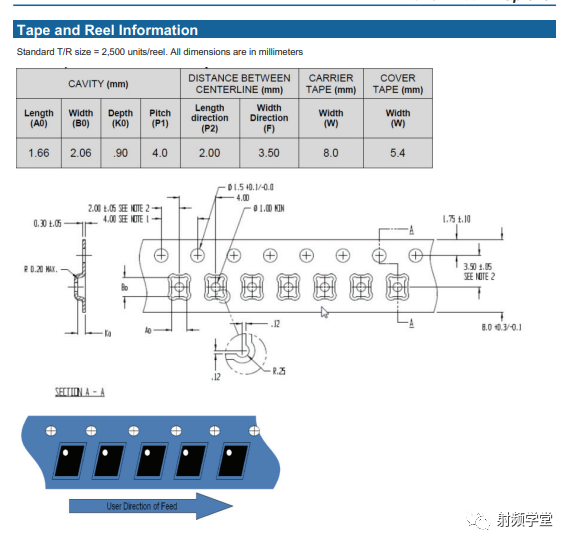

那验证完了，demo也测了，生产怎么搞？不要紧，datasheet连卷料信息都提供给你了。

就怕你用着不爽，反悔不用了。

本文的参考datasheet 来自于Qorvo网站。

当然不同的器件，datasheet也有所不同。基本上该有的信息会都有的，而且，写在datasheet上的数值，这个厂商无论如何都要保证做到的。
