干货 | EMC电磁屏蔽：静电、磁场与天线耦合

万事万物皆有干扰，有干扰才有抗干扰，解决EMC问题就有3大方向，围绕这三大方向，可以幻化出非常多的解决措施，太极生两仪，两仪生四象，四象生八卦，八卦千变万化。这3大方向分别是干扰源、干扰传播路径、干扰受体。

世界上没有无缘无故的爱，也没有无缘无故的恨，咱们就先从干扰源谈起。

而按照干扰传播路径，有空间和传导两种干扰，不同的路径有不同的干扰源。

咱们就说说静电耦合、磁场耦合和天线耦合。

1. 静电耦合

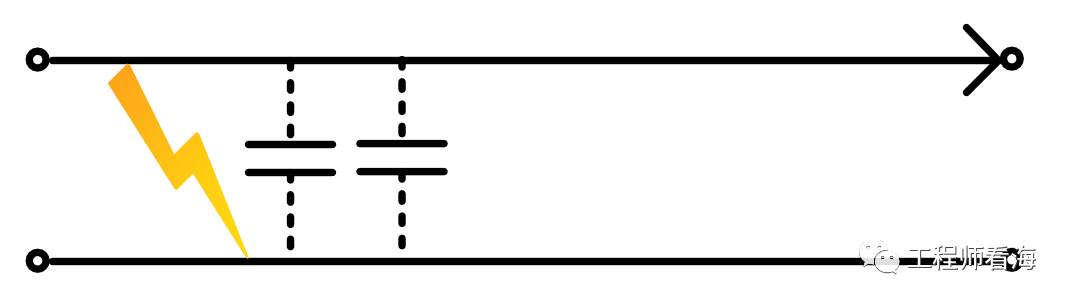

静电耦合对电场敏感，也叫电场耦合或容性偶尔还，一般电压大电流小，其简化模型如下：干扰方和受害方之间通过电容耦合，干扰方产生的电场会通过电容（pF级别）作用于受害方，进而在受害方产生噪声，这就是静电干扰。

如果受害方阻抗大，那么产生的干扰也会变大，这就是高阻抗电路更容易接收噪声的原因之一。

那么缓解静电耦合引起的干扰手段有哪些呢？

1. 增加间距。通过减小耦合电容，来降低干扰。

2. 缩短耦合长度。减小两条走线平行部分的长度，相当于减少了并联的电容，进而降低耦合电容引起的干扰。

3. 静电屏蔽。金属接地屏蔽，阻断干扰方和受害方，如下图。

4. 降低干扰源电压。

5. 在干扰源源端滤波。

2. 磁场耦合

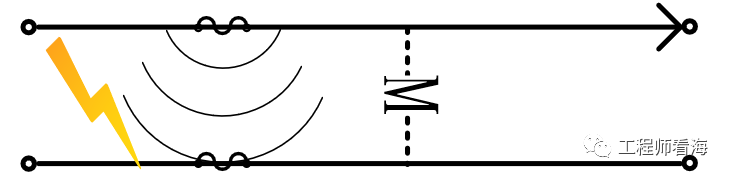

有爱必有恨，有电容就有电感，二者是对偶器件，磁场耦合就是基于感性的耦合，也叫感性耦合，电压小电流大，当导线流过电流时，会产生磁场，磁场会通过互感作用于受害线路，进而产生干扰，这就是磁场耦合。

那么缓解电磁耦合引起的干扰手段有哪些呢？

1. 增加间距。通过减小互感系数，来降低干扰。

2. 缩短耦合长度，垂直交叉走线。减小两条走线平行部分的长度，相当于减少了互感。

3. 电磁屏蔽。通过金属板涡流阻断磁场，可以不接地，如果金属板用于回流，则接地。

4. 降低干扰源电流。

5. 在干扰源源端滤波。

3. 电磁耦合与天线

静电耦合和磁场耦合对距离很敏感，属于近距离干扰，增加距离可以大幅降低干扰，但是无线电波的干扰，属于远距离干扰，对距离并不是很敏感，又叫做辐射耦合。

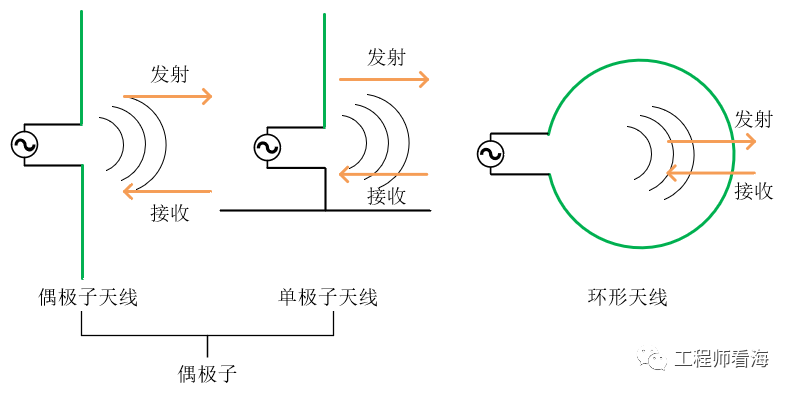

天线可以产生无线电波，天线可以分为偶极子天线和环形天线两种，如下图所示，这些天线既可以发射信号，又可以接收信号（拾取噪声），因此，作为发射天线时，我们要尽量避免天线产生干扰；对于受害器件而言尽量避免内部设计产生无用的天线，导致拾取到无线电波干扰。

偶极子天线对电压敏感，环形天线对电流敏感。

4. 偶极子天线

对于偶极子而言，长度为1/2波长时更容易发生无线电波，比如对于750MHz信号而言，被发射到空中后的速度为光速3*10^8 m/s，波长就是400mm，波长的一半就是200mm，所以如果天线长度小于200mm就有助于减小干扰；

λ=C/f，λ:波长；C:速度；f:频率

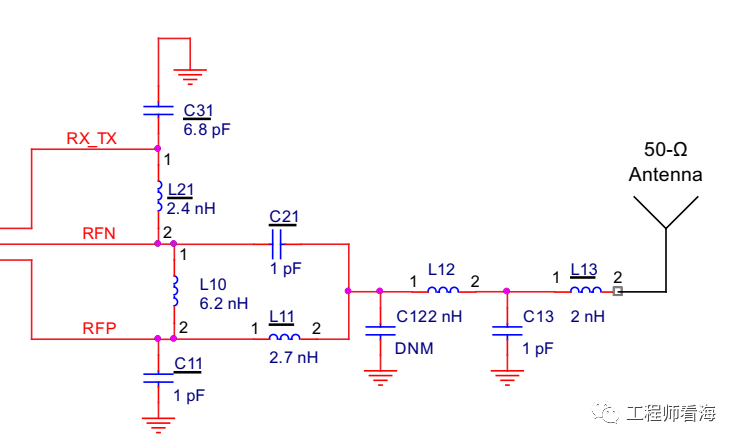

在天线前面加入LC滤波器，既可以抑制高频谐波降低EMI，又可以做阻抗匹配实现最佳发射功率。

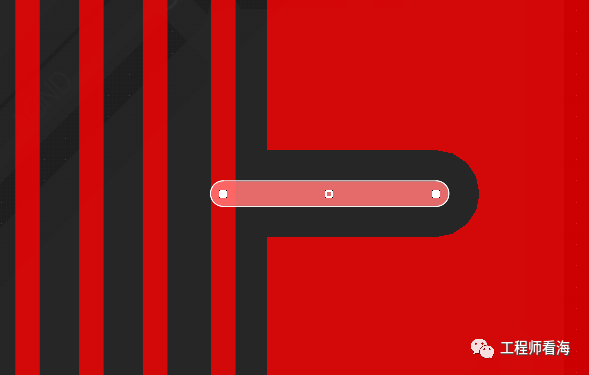

我们在走线时也要避免出现单独线头，这种线头可能成为发射或接收天线。

5. 环形天线

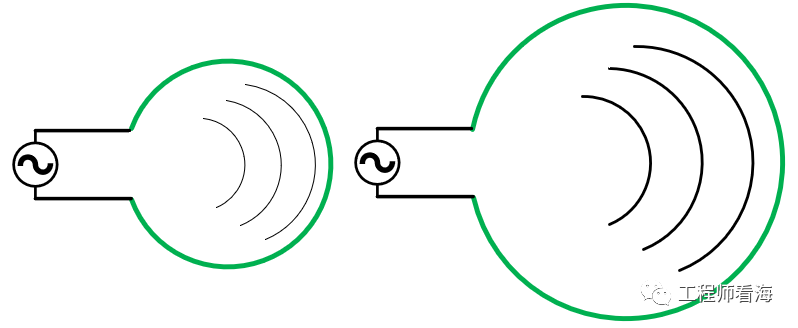

很多基于法拉第电磁感应定律的磁场检测设备，就是使用探查线圈来拾取磁场。环形天线既可以发射电波又可以接收电波，降低发射环形天线的面积，是降低干扰的有效方法之一。我们PCB layout时也要缩短走线长度，避免形成发射或接收的环形天线。

6. 近场与远场

近场与远场是一对非常重要的概念，对于指导我们优化EMC有重要作用。

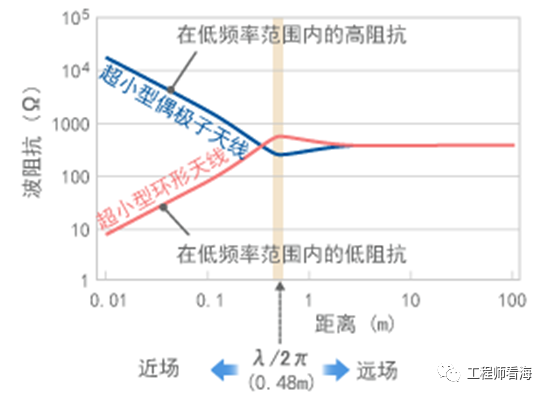

近场与远场的分界线是d=λ/2π，λ是波长，当天线距离小于d时是近场，大于d时是远场。

图来自村田官网

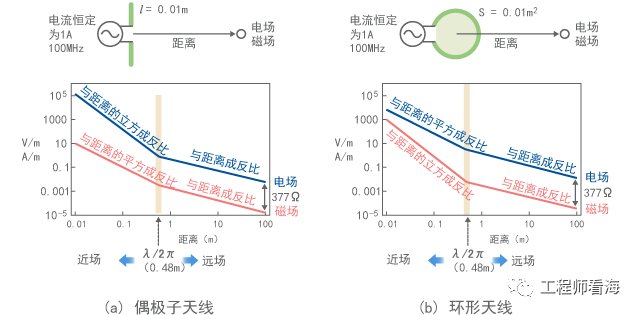

偶极子近场范围内电场更强，电场随距离衰减更快。

环形天线近场范围内磁场更强，磁场随距离衰减更快。

但不管是偶极子天线还是环形天线，在远场范围内，电、磁场随距离衰减速度一致，此时的波阻抗为377Ω，这是重要的参数，后面会用到。

7. 空间传导噪声抑制

对于静电耦合和电磁耦合的噪声抑制方法，前文已经介绍了，这里不做赘述，这部分介绍屏蔽材料对电波干扰的抑制，也叫做电磁屏蔽。

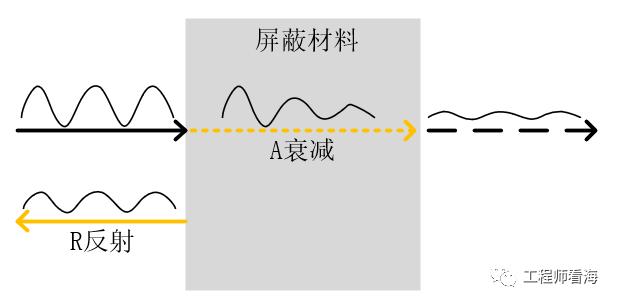

屏蔽效果可以用SE = R + A近似表示，R表示反射损耗，A表示衰减损耗。

反射损耗R是利用阻抗不匹配，将噪声反射，来抑制干扰，和阻抗非常相关，记不记得前文的377Ω？一会就会用到。

而衰减损耗是利用高频趋肤效应来衰减电磁波，和屏蔽材料、频率有关。

前文提到过远场波阻抗是377Ω，而铜板等屏蔽材料是高电导率材料，其阻抗非常非常小，10MHZ时，铜的固有阻抗大约只有1mΩ，相差了30万倍，铁的阻抗也非常小，远场波阻抗与屏蔽材料阻抗差距巨大，产生反射，因此单看反射系数，就可以达到100dB的衰减效果。

如果使用导电率更高的材料，反射损耗就更多，屏蔽效果就越好。

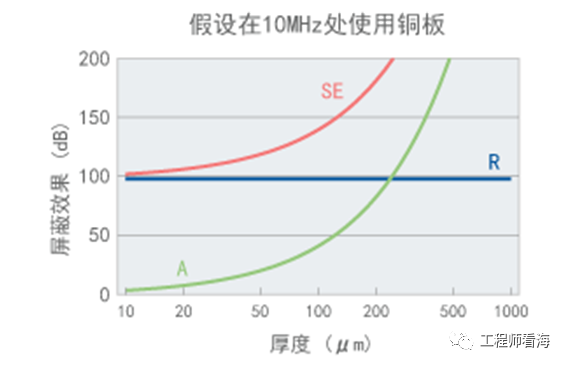

从下图也可以看出，使用更厚的材料，衰减损耗就更多，屏蔽效果也越好。

图来自村田官网

趋肤深度是评价趋肤效应强度的参数，相同尺寸的不同材料，趋肤深度更小的材料对干扰衰减更强，抑制干扰的效果越好。

下图是本节重点！

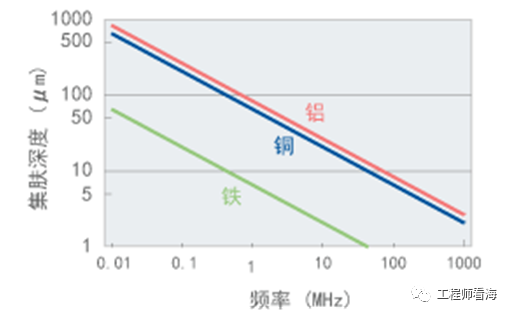

铁的电导率比铜低，但磁导率比铜高。

从下图可以解读出，相同频率时，铁比铜趋肤深度更小，即由于铁的磁导率高，衰减损耗更大，衰减损耗引起的抗干扰效果更好。

从上图还可以解读出，频率越高，趋肤深度就越小，因此高频时即使用非常薄的金属材料就可以实现良好的屏蔽效果。

但是！

如果频率很低，那么趋肤深度就很大，抑制低频干扰需要非常厚的屏蔽材料，此时使用高磁导率的铁等材料屏蔽效果更好。

高频干扰屏蔽电场，选用较薄材料；低频干扰屏蔽磁场，使用胶厚材料就是这么来的。
