iPhone 14 Pro Max 摄像头深度拆解分析

来源:电子工程世界发布时间:2022-10-1133浏览

▲更多精彩内容请点击上方蓝字关注我们吧！

Apple 推出的一些新功能包括基准型号 iPhone 14 上的升级主后置摄像头、iPhone 14 Pro/Max 上的改进前置摄像头模块，当然还有最终出现在 iPhone 14 上的期待已久的后置摄像头分辨率升级。
与基准机型相比，高端 iPhone 14 Pro 和 Pro Max 对前置摄像头模块进行了重新设计，现在被称为“灵动岛”。隐藏前置原深感和红外摄像头的药丸状区域的不透明区域不再是一个凹口，而是以动态方式在 OLED 屏幕中“扩展”，给人一种它是显示器一部分的错觉，而不仅仅是安装前置摄像头。
查看来自 Apple iPhone 14 Pro/Max 的高对比度图像，前置摄像头模块似乎有两个区域，一个用于 TrueDepth，另一个用于 IR 摄像头/发射器组件，如图 1 所示。在 iPhone 13 和 iPhone 14 上使用的 Face ID IR Cam 是相同的，即 1.4 MP 2.8 µm 像素间距 STMicroelectronics 芯片。但是，Sony TrueDepth 相机已升级为包括相位检测自动对焦 – PDAF（图 2）。

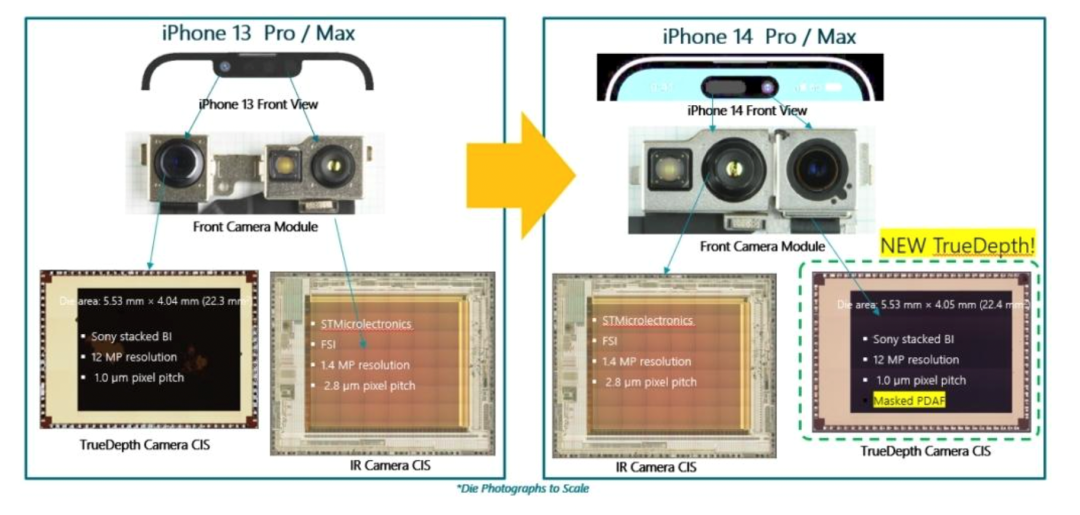

图 1. Apple iPhone 13 Pro/Max 与 iPhone 14 Pro/Max 前置摄像头模块

图 2. Apple iPhone 13 Pro/Max 与 iPhone 14 Pro/Max 前置摄像头 CIS die

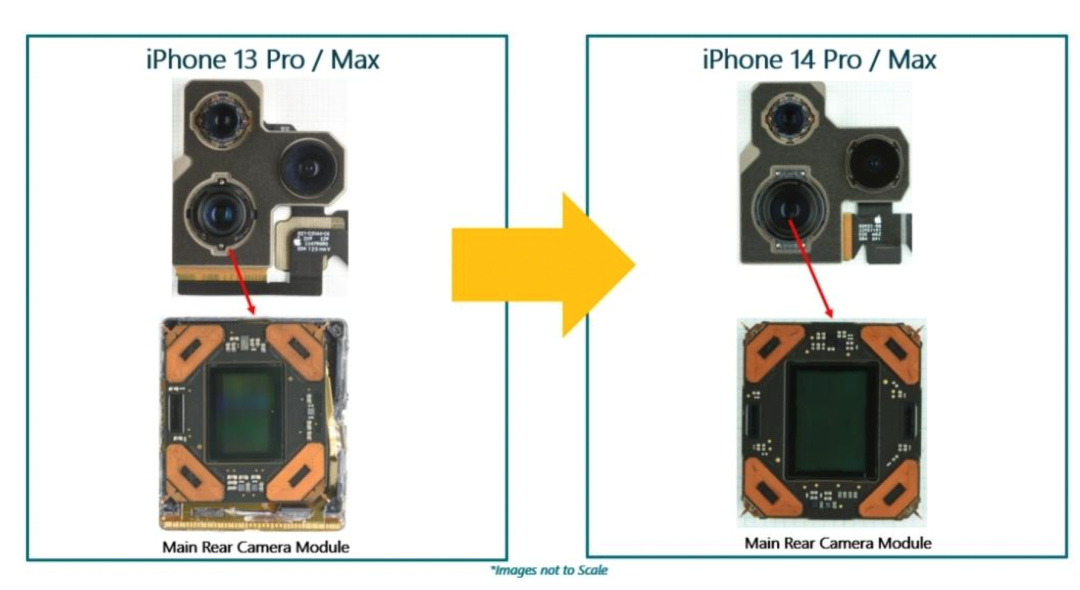

图 3 显示了 iPhone 13 Pro 和 Pro Max 与 iPhone 14 Pro 和 Pro Max 主后置摄像头模块。

图 3. Apple iPhone 13 Pro/Max 与 iPhone 14 Pro/Max 主后置摄像头

苹果今年推出的最引人注目的新功能之一是 iPhone 14 Pro/Max 中的新主后置摄像头传感器，分辨率升级为 48MP。对于四像素，报告的像素间距为 2.44 µm。换言之，该传感器的绝对像素间距在 48MP 分辨率下为 1.22 µm，在 12MP 分辨率下为 2.44 µm。有趣的是，四像素恢复到苹果传统的 12MP 分辨率。

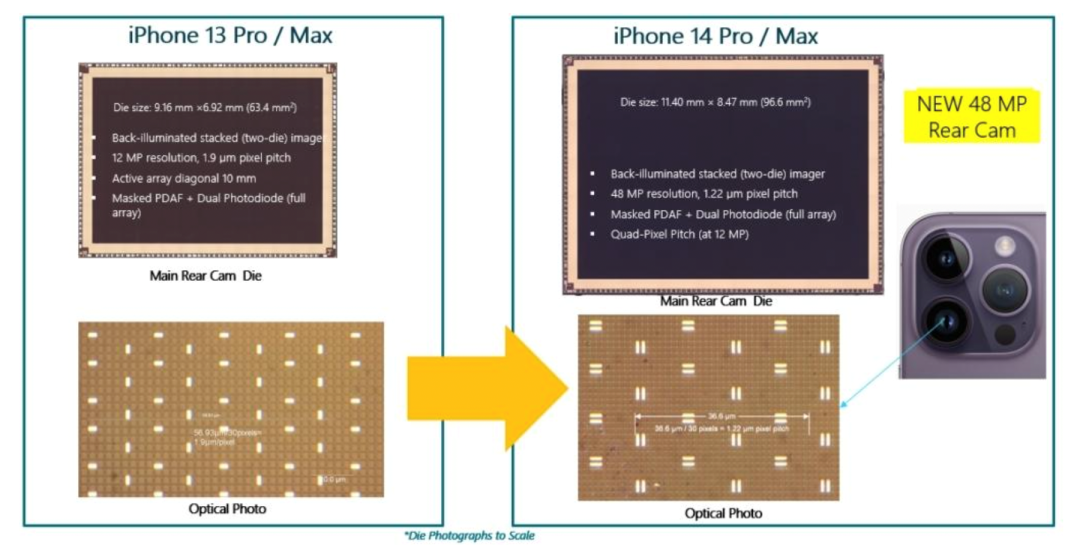

与 iPhone 13 Pro/Max 上的前任后置摄像头相比，这种新的后置摄像头传感器具有不同的 Masked PDAF 图案，如图 4 所示。Masked PDAF 包括一个新的双金属图案，每个 2×2 像素组。除了 Masked PDAF，之前的 Sony 传感器还在每个像素中使用了两个光电二极管，这可能会在整个阵列中提供补充的“双光电二极管”(DP) PDAF 信息。这种全阵列双光电二极管功能也被确认用于新的 48 MP 传感器。

图 4. Apple iPhone 13 Pro/Max 与 iPhone 14 Pro/Max 主后置摄像头 CIS die

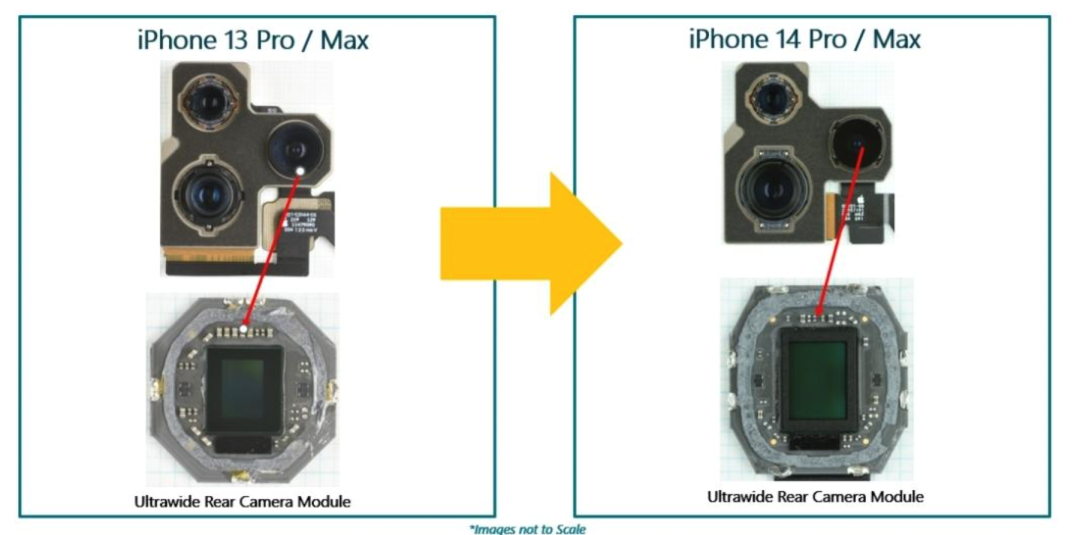

图 5 显示了 iPhone 13 Pro 和 Pro Max 与 iPhone 14 Pro 和 Pro Max Ultrawide 后置摄像头模块。

图 5. Apple iPhone 13 Pro/Max 与 iPhone 14 Pro/Max 超宽后置摄像头

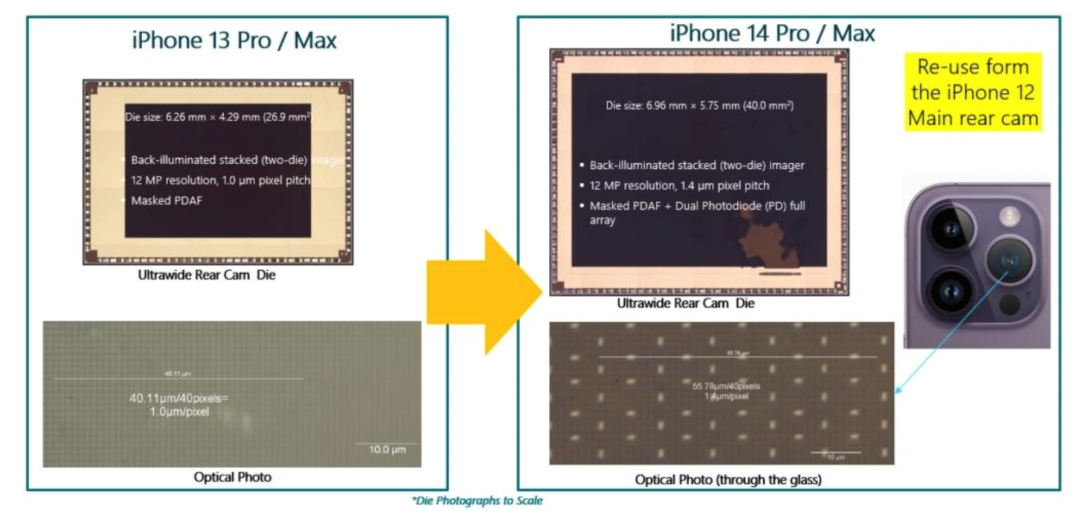

iPhone 14 Pro/Max 的另一个摄像头改进是超宽摄像头，具有 12MP、1.4 µm 像素大小。该传感器似乎是对 iPhone 12 Pro 广角主摄像头的重用，它具有 Masked PDAF 和全阵列双光电二极管 (PD)，而 iPhone 13 Ultrawide 使用 12MP、1.0 µm 像素大小和 Masked PDAF（图6）。

图 6. Apple iPhone 13 Pro/Max 与 iPhone 14 Pro/Max 超宽后置摄像头 CIS die

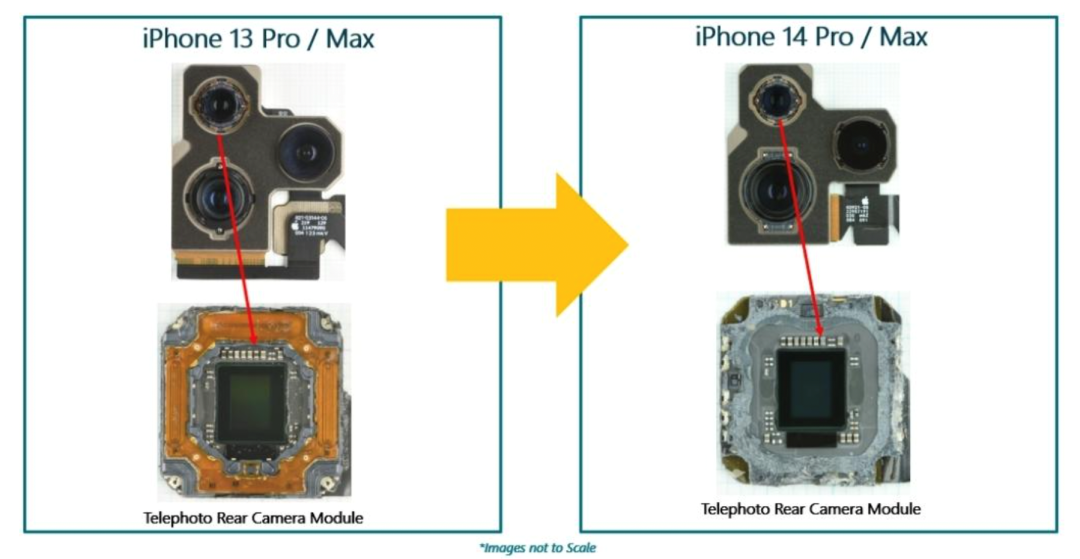

图 7 显示了 iPhone 13 Pro 和 Pro Max 与 iPhone 14 Pro 和 Pro Max 长焦后置摄像头模块。

图 7. Apple iPhone 13 Pro/Max 与 iPhone 14 Pro/Max 长焦后置摄像头

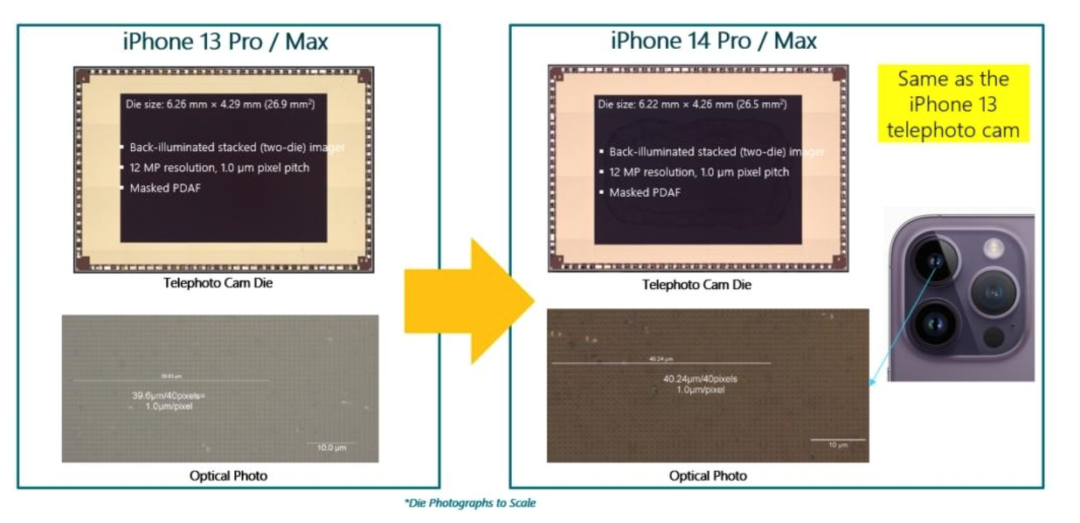

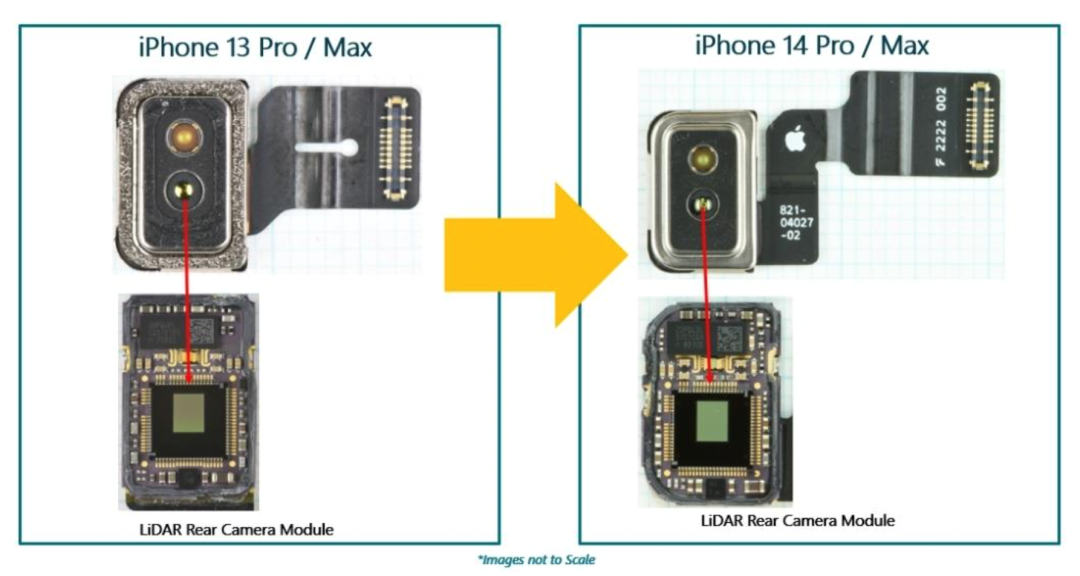

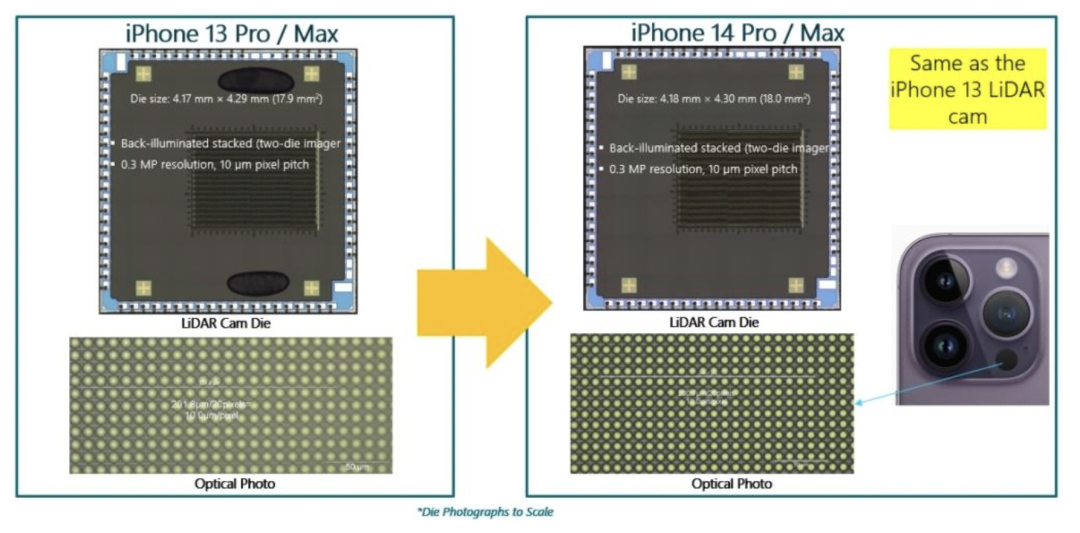

iPhone 14 Pro/Max Telephoto 相机，12MP，1.0 µm 像素大小和蒙版 PDAF，似乎与 iPhone 13 Pro/Max Telephoto 相同（图 8）。
