干货 | 从电路构建模块到器件选择，PLL的基本原理你参透了吗？

来源:电子工程世界发布时间:2021-03-111046浏览

锁相环(PLL)电路存在于各种高频应用中，从简单的时钟净化电路到用于高性能无线电通信链路的本振(LO)，以及矢量网络分析仪(VNA)中的超快开关频率合成器。

今天，我们就参考上述各种应用来介绍PLL电路的一些构建模块，以指导器件选择和每种不同应用内部的权衡考虑，这对新手和PLL专家均有帮助。

基本配置：时钟净化电路

锁相环的最基本配置是将参考信号(FREF)的相位与可调反馈信号(RFIN)F0的相位进行比较，如图1所示。

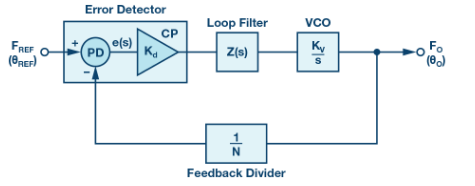

图1. PLL基本配置

图2中有一个在频域中工作的负反馈控制环路。当比较结果处于稳态，即输出频率和相位与误差检测器的输入频率和相位匹配时，我们说PLL被锁定。就本文而言，我们仅考虑ADI ADF4xxx系列PLL所实现的经典数字PLL架构。

该电路的第一个基本元件是鉴频鉴相器(PFD)。PFD将输入到REFIN的频率和相位与反馈到RFIN的频率和相位进行比较。ADF4002 是一款可配置为独立PFD（反馈分频器N = 1）的PLL。因此，它可以与高质量压控晶体振荡器(VCXO)和窄低通滤波器一起使用，以净化高噪声REFIN时钟。

图2. PLL基本配置

鉴频鉴相器

图3中的鉴频鉴相器将+IN端的FREF输入与和-IN端的反馈信号进行比较。它使用两个D型触发器和一个延迟元件。一路Q输出使能正电流源，另一路Q输出使能负电流源。这些电流源就是所谓电荷泵。

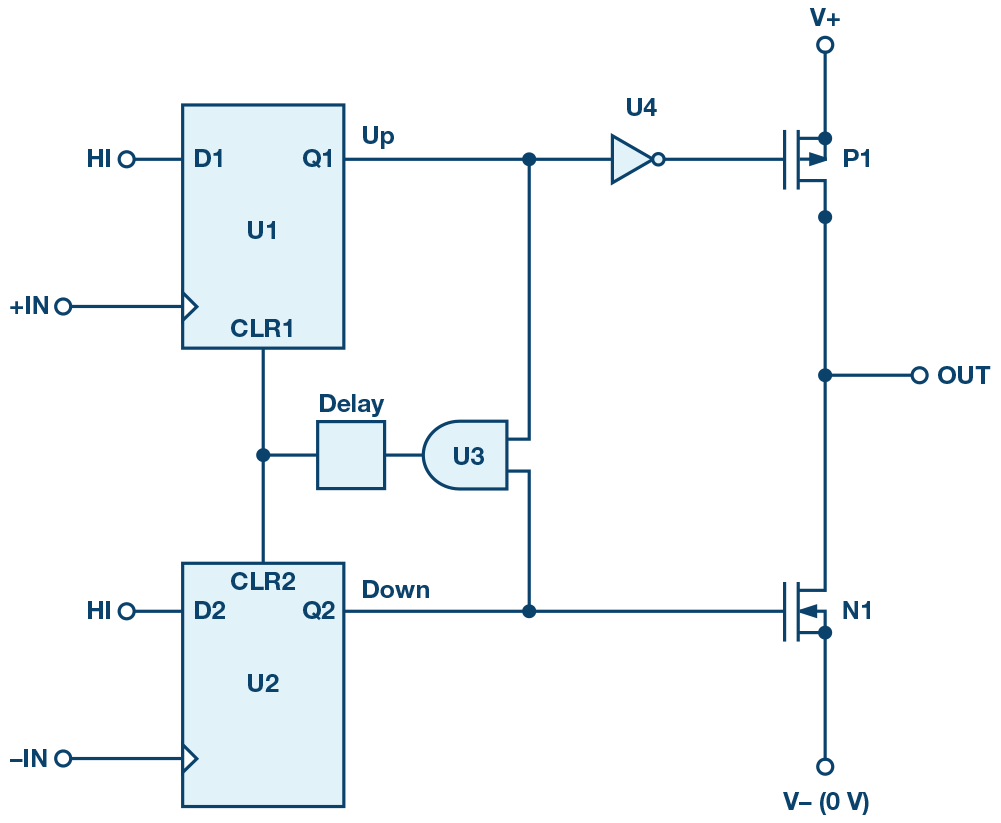

图3. 鉴频鉴相器

使用这种架构，下面+IN端的输入频率高于-IN端（图4），电荷泵输出会推高电流，其在PLL低通滤波器中积分后，会使VCO调谐电压上升。

图4. PFD错相和频率失锁

这样，-IN频率将随着VCO频率的提高而提高，两个PFD输入最终会收敛或锁定到相同频率（图5）。如果-IN频率高于+IN频率，则发生相反的情况。

图5. 鉴频鉴相器、频率和锁相

回到原先需要净化的高噪声时钟例子，时钟、自由运行VCXO和闭环PLL的相位噪声曲线可以在ADIsimPLL中建模。

从所示的ADIsimPLL曲线中可以看出，REFIN的高相位噪声（图6）由低通滤波器滤除。由PLL的参考和PFD电路贡献的所有带内噪声都被低通滤波器滤除，只在环路带宽外（图8）留下低得多的VCXO噪声（图7）。当输出频率等于输入频率时，PLL配置最简单。这种PLL称为时钟净化PLL。对于此类时钟净化应用，建议使用窄带宽(<1kHz)低通滤波器。

图6. 参考噪声

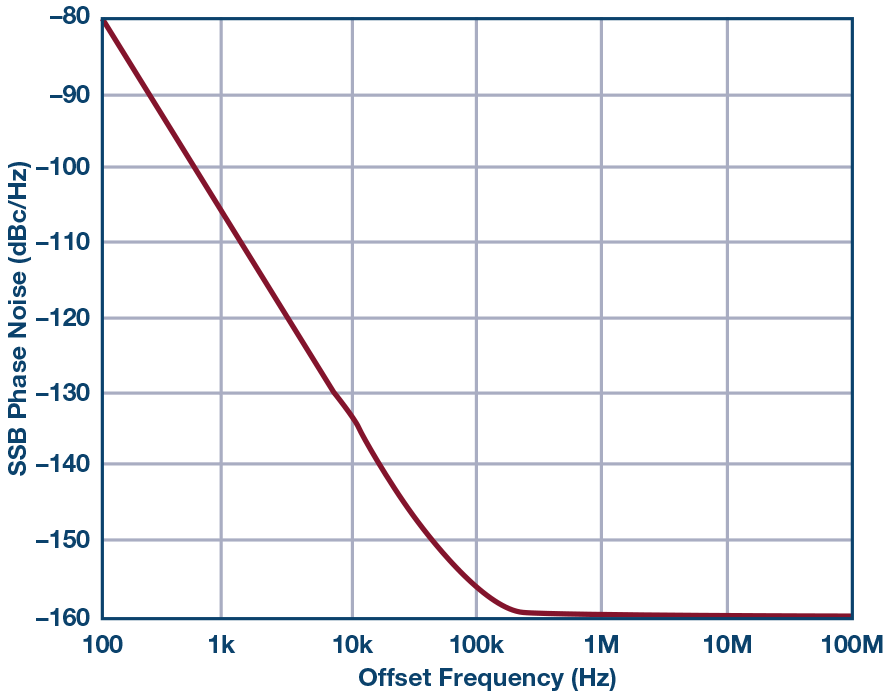

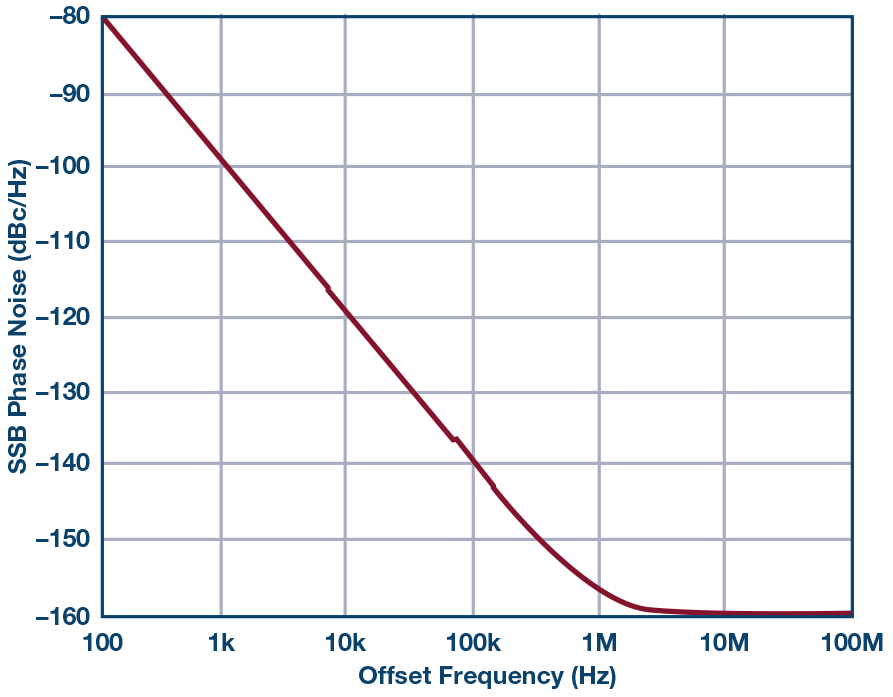

图7. 自由运行VCXO

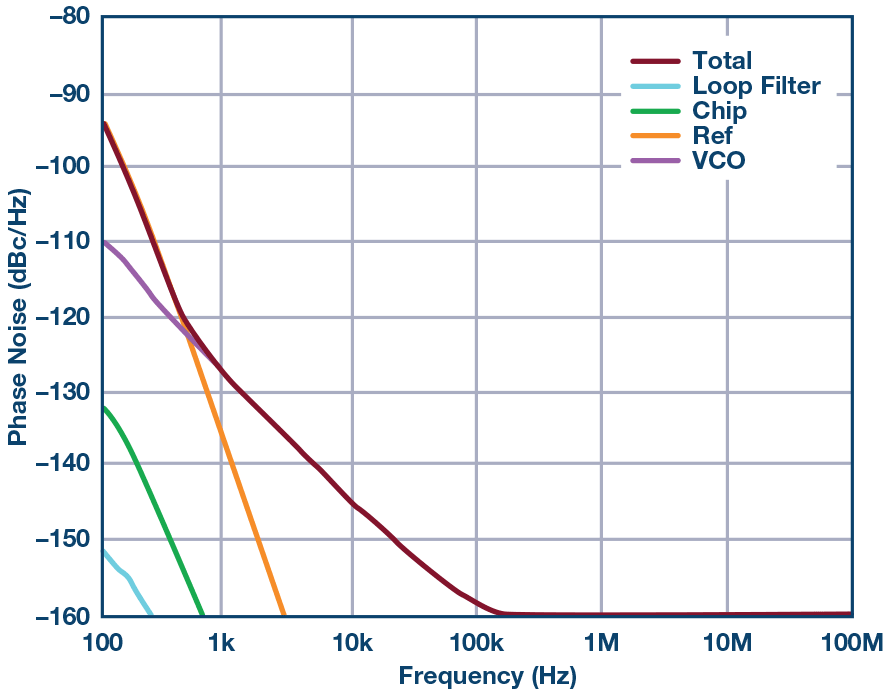

图8. 总PLL噪声

高频整数N分频架构

为了产生一系列更高频率，应使用VCO，其调谐范围比VCXO更宽。这常用于跳频或扩频跳频(FHSS)应用中。在这种PLL中，输出是参考频率的很多倍。压控振荡器含有可变调谐元件，例如变容二极管，其电容随输入电压而改变，形成一个可调谐振电路，从而可以产生一系列频率（图9）。PLL可以被认为是该VCO的控制系统。

图9. 压控振荡器

反馈分频器用于将VCO频率分频为PFD频率，从而允许PLL生成PFD频率倍数的输出频率。分频器也可以用在参考路径中，这样就可以使用比PFD频率更高的参考频率。ADI公司的 ADF4108 就是这样的PLL。PLL计数器是电路中要考虑的第二个基本元件。

PLL的关键性能参数是相位噪声、频率合成过程中的多余副产物或杂散频率（简称杂散）。对于整数N PLL分频，杂散频率由PFD频率产生。来自电荷泵的漏电流会调制VCO的调谐端口。低通滤波器可减轻这种影响，而且带宽越窄，对杂散频率的滤波越强。理想单音信号没有噪声或额外杂散频率（图10），但在实际应用中，相位噪声像裙摆一样出现在载波边缘，如图11所示。单边带相位噪声是指在距离载波的指定频率偏移处，1 Hz带宽内相对于载波的噪声功率。

图10. 理想LO频谱

图11. 单边带相位噪声

整数N和小数N分频器

在窄带应用中，通道间隔很窄（通常<5MHz），反馈计数器N很高。通过使用双模P/P + 1预分频器，如图12所示，可以利用一个小电路获得高N值，并且N值可以利用公式N = PB + A来计算；以8/9预分频器和90的N值为例，计算可得B值为11，A值为2。对于A或2个周期，双模预分频器将进行9分频。

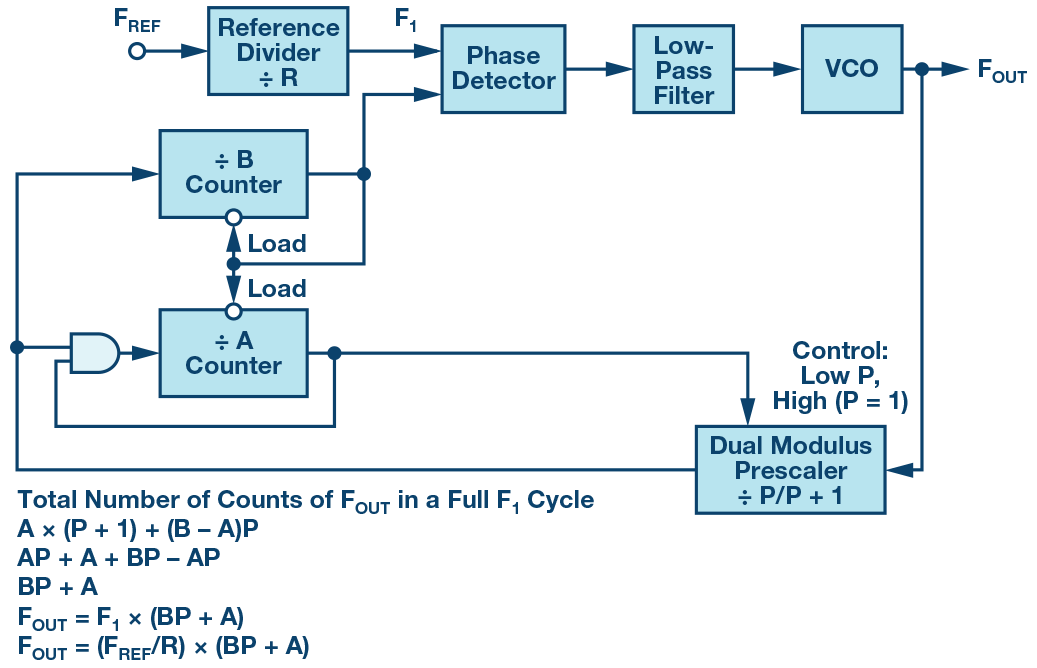

图12. 具有双模N计数器的PLL

对于剩余的(B-A)或9个周期，它将进行8分频，如表1所示。预分频器一般利用较高频率电路技术设计，例如双极性射极耦合逻辑(ECL)电路，而A和B计数器可以接受这种较低频率的预分频器输出，它们可以利用低速CMOS电路制造，以减少电路面积和功耗。像ADF4002这样的低频净化PLL省去了预分频器。

表1. 双模预分频器操作

带内（PLL环路滤波器带宽内）相位噪声受N值直接影响，带内噪声增幅为20log(N)。因此，对于N值很高的窄带应用，带内噪声主要由高N值决定。利用小数N分频合成器（例如 ADF4159 或 HMC704），可以实现N值低得多但仍有精细分辨率的系统。这样一来，带内相位噪声可以大大降低。图13至图16说明了其实现原理。

在这些示例中，使用两个PLL来生成适合于5G系统本振(LO)的7.4 GHz至7.6 GHz频率，通道分辨率为1 MHz。ADF4108以整数N分频配置使用（图13），HMC704以小数N分频配置使用。HMC704（图14）可以使用50 MHz PFD频率，这会降低N值，从而降低带内噪声，同时仍然支持1 MHz（或更小）的频率步长——可注意到性能改善15 dB（在8 kHz偏移频率处）（图15与图16对比）。但是，ADF4108必须使用1 MHz PFD才能实现相同的分辨率。

图13. 整数N分频PLL

图14. 小数N分频PLL

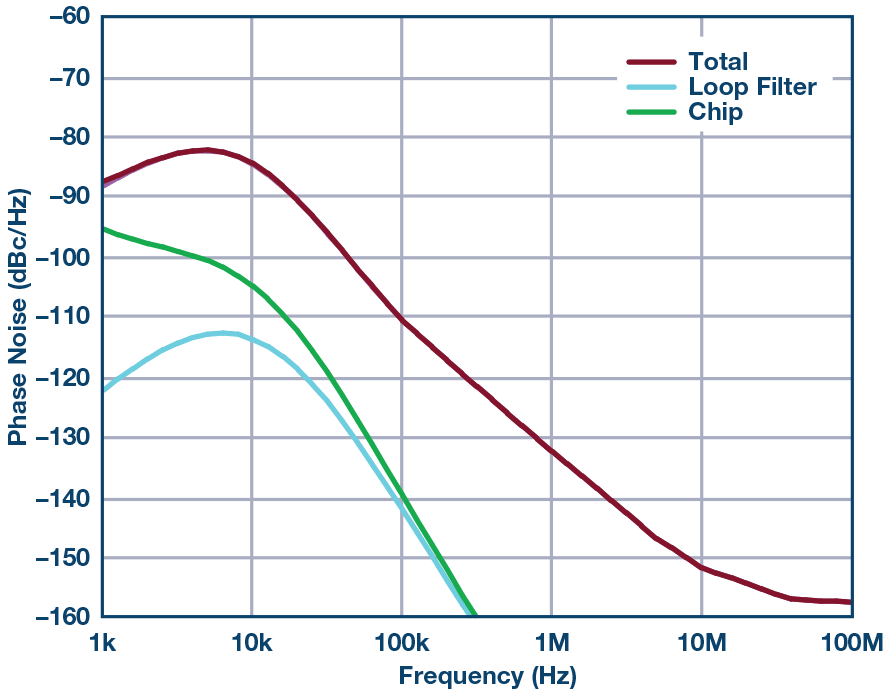

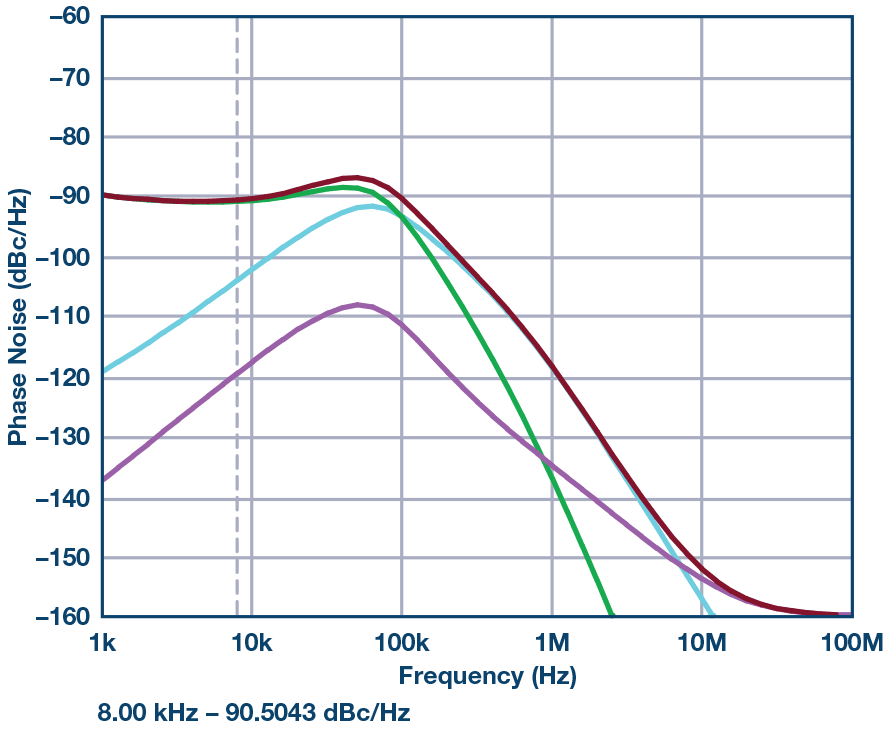

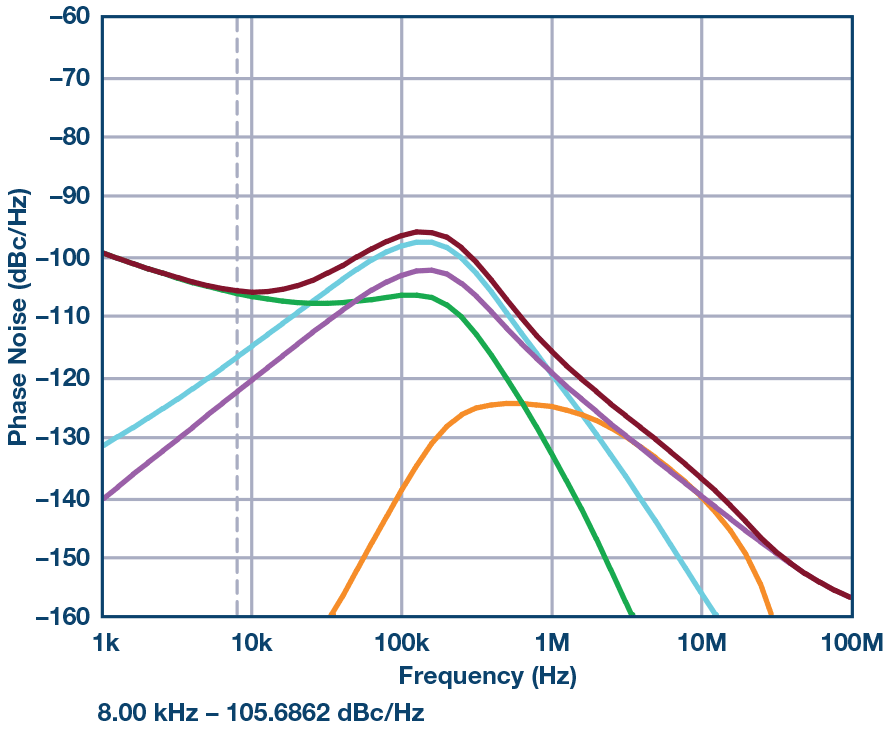

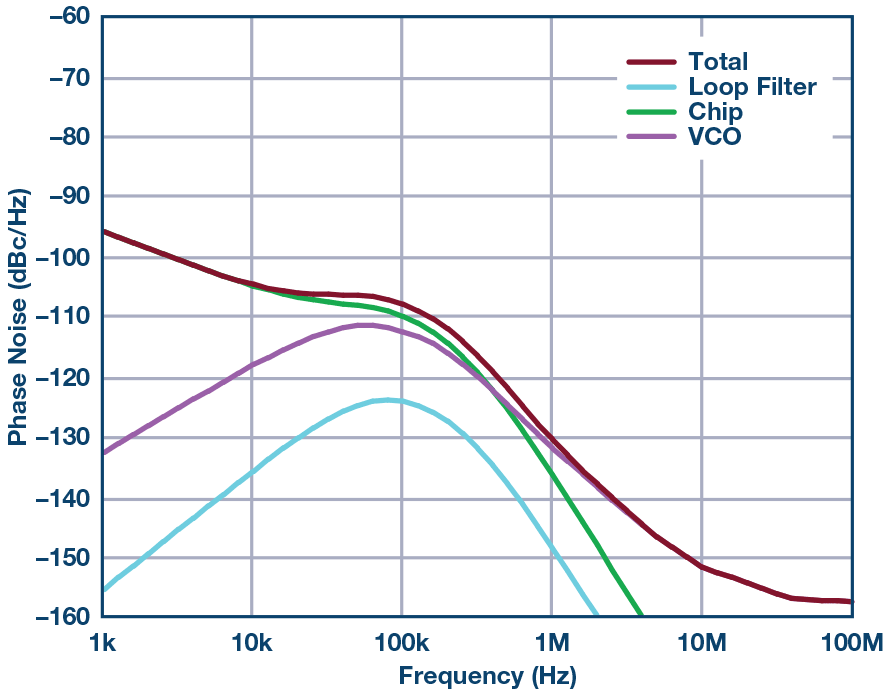

图15. 整数N分频PLL带内相位噪声

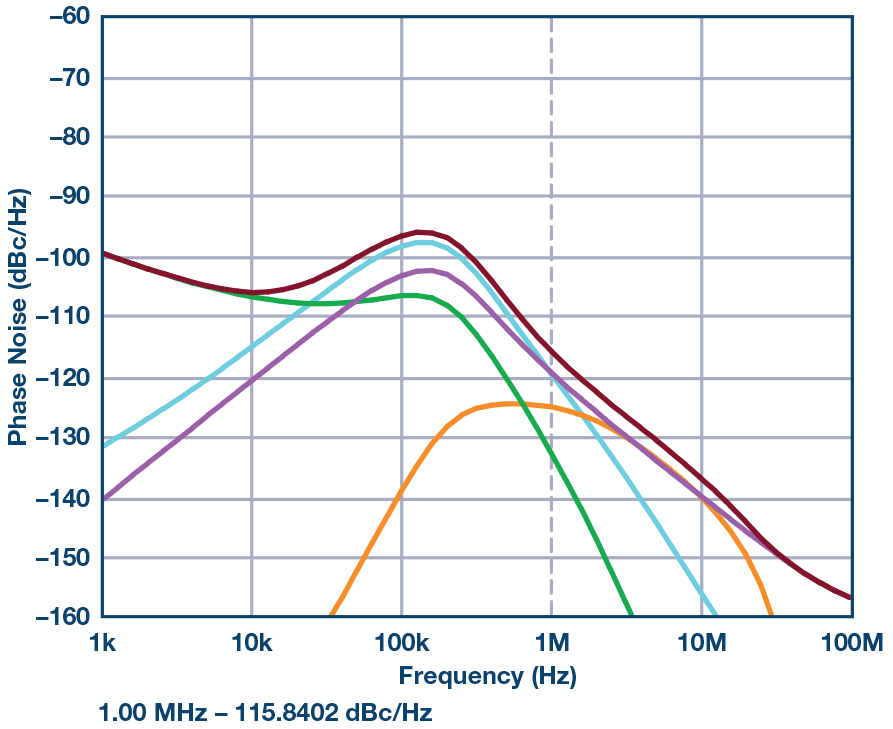

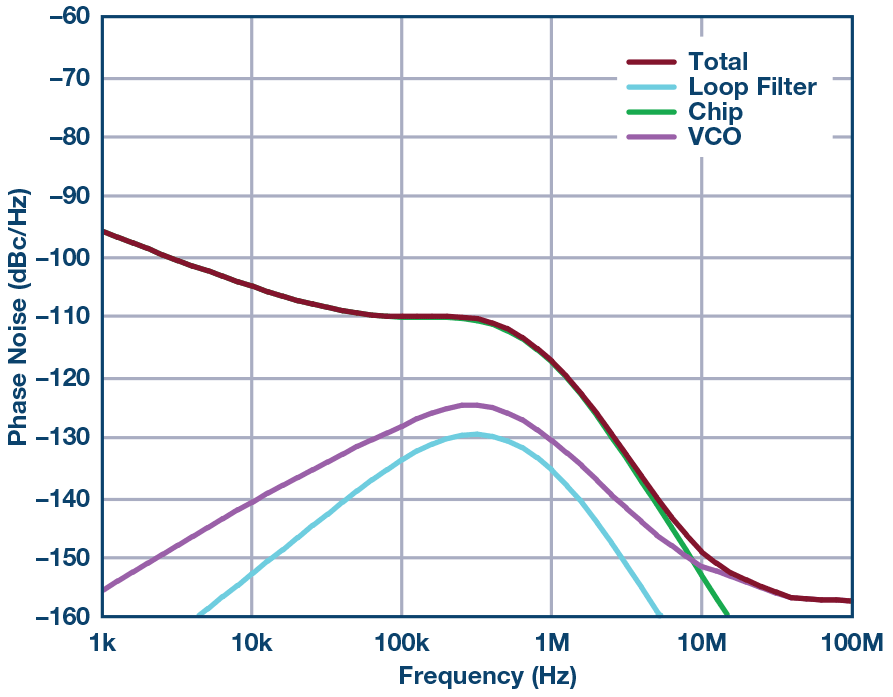

图16. 小数N分频PLL带内相位噪声

对于小数N分频PLL务必要小心，确保杂散不会降低系统性能。对于HMC704之类的PLL，整数边界杂散（当N值的小数部分接近0或1时产生，例如147.98或148.02非常接近整数值148）最需要关注。解决措施是对VCO输出到RF输入进行缓冲，以及/或者做精心的规划频率，改变REFIN以避免易发生问题的频率。

对于大多数PLL，带内噪声高度依赖于N值，也取决于PFD频率。从带内相位噪声测量结果的平坦部分减去20log(N)和10log(FPFD)得到品质因数(FOM)。选择PLL的常用指标是比较FOM。影响带内噪声的另一个因素是1/f噪声，它取决于器件的输出频率。FOM贡献和1/f噪声，再加上参考噪声，决定了PLL系统的带内噪声。

用于5G通信的窄带LO

对于通信系统，从PLL角度来看，主要规格有误差矢量幅度(EVM)和VCO阻塞。EVM在范围上与积分相位噪声类似，考虑的是一系列偏移上的噪声贡献。对于前面列出的5G系统，积分限非常宽，从1 kHz开始持续到100 MHz。EVM可被认为是理想调制信号相对于理想点的性能降幅百分比（图17）。

图17. 相位误差可视化

类似地，积分相位噪声将相对于载波的不同偏移处的噪声功率进行积分，表示通过配置可以计算EVM、积分相位噪声、均方根相位误差和抖动。现代信号源分析仪也会包含这些数值（图18），只需按一下按钮即可得到。随着调制方案中密度的增加，EVM变得非常重要。对于16-QAM，根据ETSI规范3GPP TS 36.104，EVM最低要求为12.5%。对于64-QAM，该要求为8%。然而，由于EVM包括各种其他非理想参数（功率放大器失真和不需要的混频产物引起），因此积分噪声通常有单独的定义（以dBc为单位）。

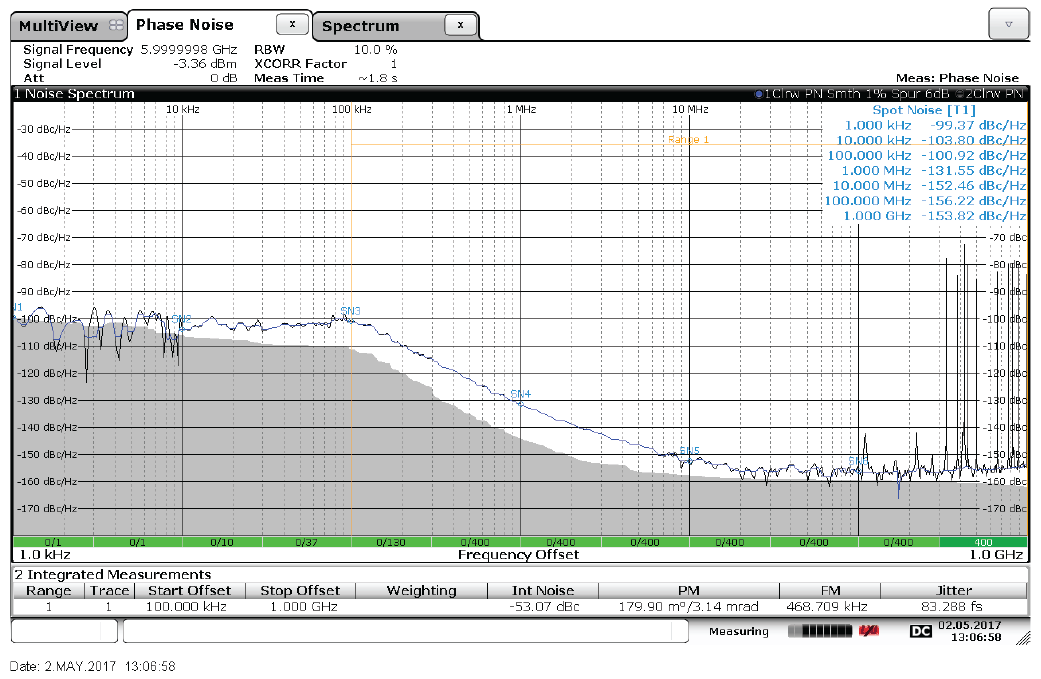

图18. 信号源分析仪图

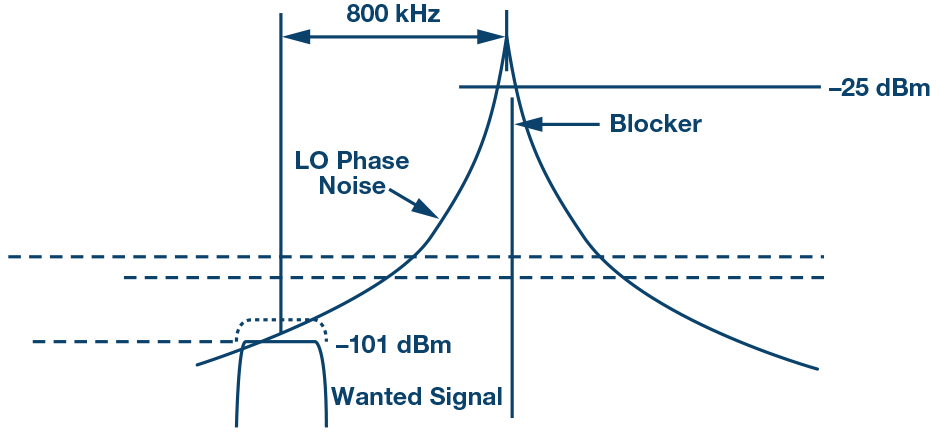

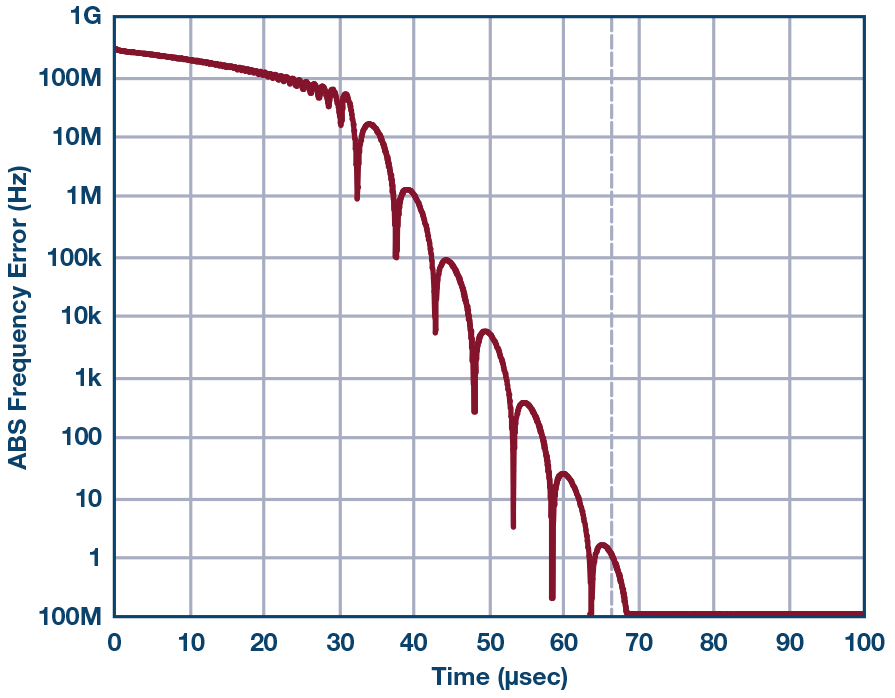

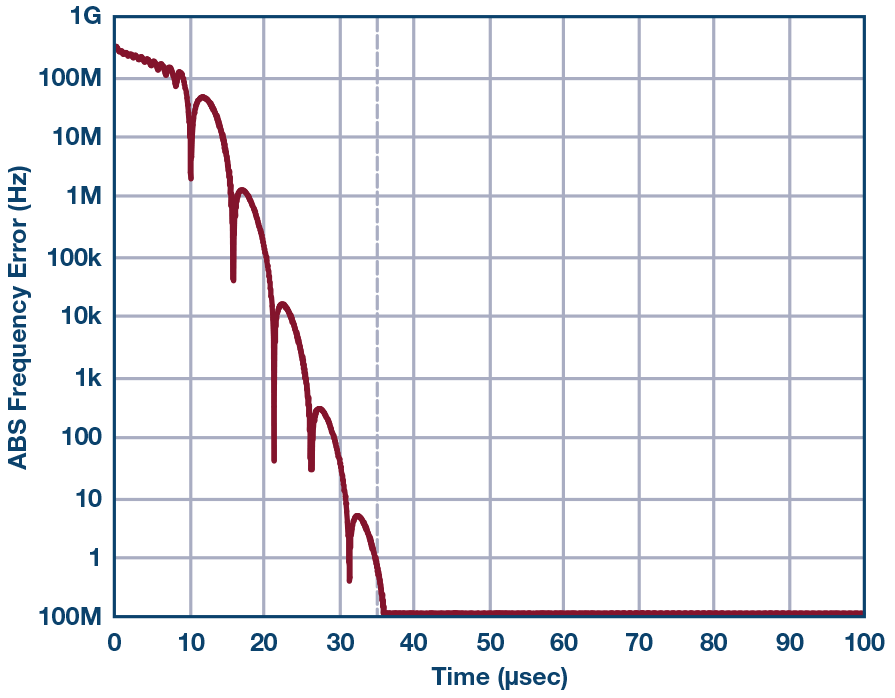

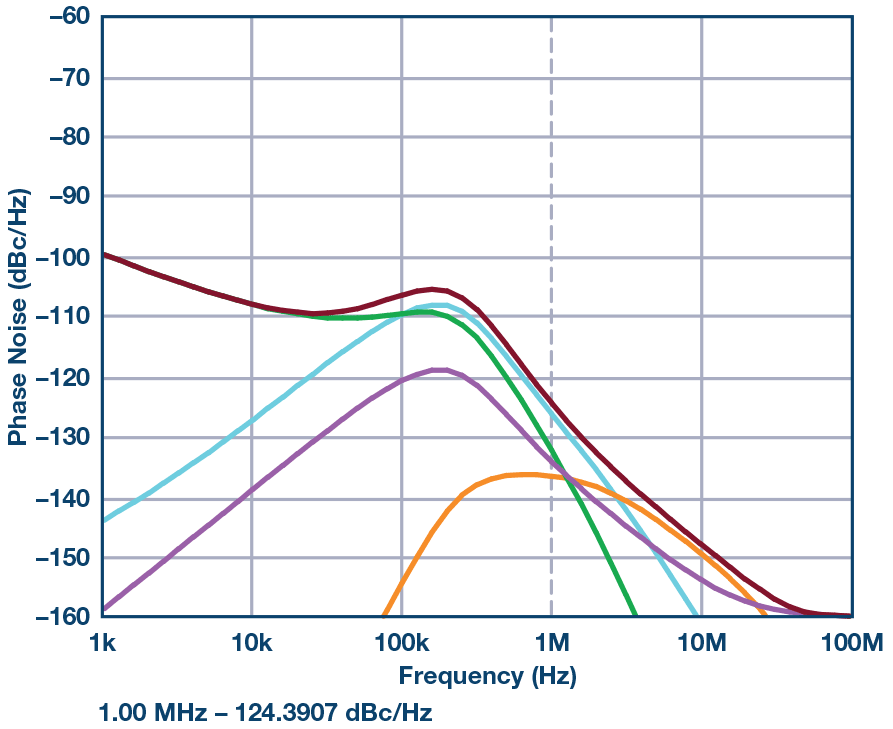

VCO阻塞规范在需要考虑强发射存在的蜂窝系统中非常重要。如果接收器信号很弱，并且VCO噪声太高，那么附近的发射器信号可能会向下混频，淹没目标信号（图19）。图19演示了如果接收器VCO噪声很高，附近的发射器（相距800 kHz）以-25 dBm功率发射时，如何淹没-101 dBm的目标信号。这些规范构成无线通信标准的一部分。阻塞规范直接影响VCO的性能要求。
