作者：赵亚楠

中断（IRQ），尤其是软中断（softirq）的重要使用场景之一是网络收发包， 但并未唯一场景。本文整理 IRQ/softirq 的通用基础，这些东西和网络收发包没有直接关系， 虽然整理本文的直接目的是为了更好地理解网络收发包。

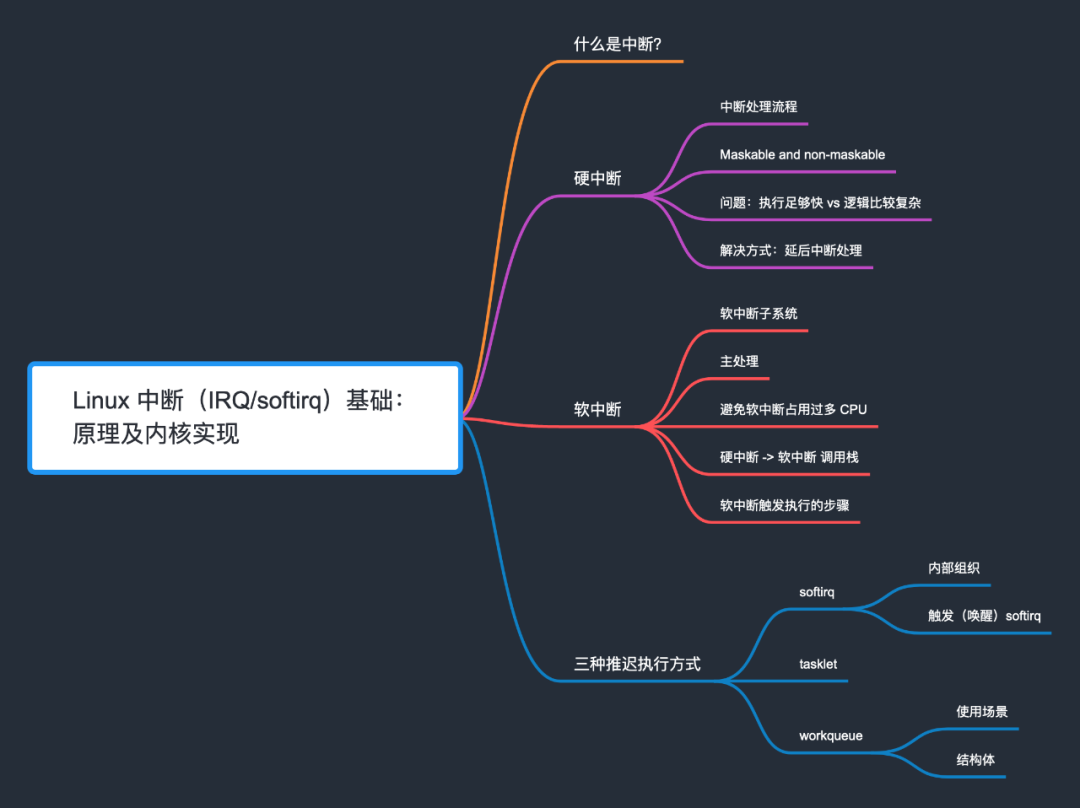

什么是中断？

CPU 通过时分复用来处理很多任务，这其中包括一些硬件任务，例如磁盘读写、键盘输入，也包括一些软件任务，例如网络包处理。在任意时刻，一个 CPU 只能处理一个任务。当某个硬件或软件任务此刻没有被执行，但它希望 CPU 来立即处理时，就会给 CPU 发送一个中断请求 —— 希望 CPU 停下手头的工作，优先服务“我”。中断是以事件的方式通知 CPU 的，因此我们常看到 “XX 条件下会触发 XX 中断事件” 的表述。

两种类型：

1. 外部或硬件产生的中断，例如键盘按键。
2. 软件产生的中断，异常事件产生的中断，例如除以零 。

管理中断的设备：Advanced Programmable Interrupt Controller（APIC）。

硬中断

中断处理流程

中断随时可能发生，发生之后必须马上得到处理。收到中断事件后的处理流程：

1. 抢占当前任务：内核必须暂停正在执行的进程；
2. 执行中断处理函数：找到对应的中断处理函数，将 CPU 交给它（执行）；
3. 中断处理完成之后：第 1 步被抢占的进程恢复执行。

Maskable and non-maskable

Maskable interrupts 在 x64_64 上可以用 sti/cli 两个指令来屏蔽（关闭）和恢复：

staticinlinevoidnative_irq_disable(void){
asmvolatile("cli":::"memory");//清除IF标志位
}
staticinlinevoidnative_irq_enable(void){
asmvolatile("sti":::"memory");//设置IF标志位
}

在屏蔽期间，这种类型的中断不会再触发新的中断事件。大部分 IRQ 都属于这种类型。例子：网卡的收发包硬件中断。

Non-maskable interrupts 不可屏蔽，所以在效果上属于更紧急的类型。

问题：执行足够快 vs 逻辑比较复杂

IRQ handler 的两个特点：

1. 执行要非常快，否则会导致事件（和数据）丢失；
2. 需要做的事情可能非常多，逻辑很复杂，例如收包

这里就有了内在矛盾。

解决方式：延后中断处理（deferred interrupt handling）

传统上，解决这个内在矛盾的方式是将中断处理分为两部分：

1. top half
2. bottom half

这种方式称为中断的推迟处理或延后处理。以前这是唯一的推迟方式，但现在不是了。现在已经是个通用术语，泛指各种推迟执行中断处理的方式。按这种方式，中断会分为两部分：

• 第一部分：只进行最重要、必须得在硬中断上下文中执行的部分；剩下的处理作为第二部分，放入一个待处理队列；
• 第二部分：一般是调度器根据轻重缓急来调度执行，不在硬中断上下文中执行。

Linux 中的三种推迟中断（deferred interrupts）：

• softirq
• tasklet
• workqueue

后面会具体介绍。

软中断

软中断子系统

软中断是一个内核子系统：

1、每个 CPU 上会初始化一个 ksoftirqd 内核线程，负责处理各种类型的 softirq 中断事件；

用 cgroup ls 或者 ps -ef 都能看到：

$systemd-cgls-k|grepsoftirq#-k:includekernelthreadsintheoutput
├─12[ksoftirqd/0]
├─19[ksoftirqd/1]
├─24[ksoftirqd/2]
...

2、软中断事件的 handler 提前注册到 softirq 子系统， 注册方式 open_softirq(softirq_id, handler)

例如，注册网卡收发包（RX/TX）软中断处理函数：

//net/core/dev.c

open_softirq(NET_TX_SOFTIRQ,net_tx_action);
open_softirq(NET_RX_SOFTIRQ,net_rx_action);

3、软中断占 CPU 的总开销：可以用 top 查看，里面 si 字段就是系统的软中断开销（第三行倒数第二个指标）：

$top-n1|head-n3
top-18:14:05up86days,23:45,2users,loadaverage:5.01,5.56,6.26
Tasks:969total,2running,733sleeping,0stopped,2zombie
%Cpu(s):13.9us,3.2sy,0.0ni,82.7id,0.0wa,0.0hi,0.1si,0.0st

主处理

smpboot.c 类似于一个事件驱动的循环，里面会调度到 ksoftirqd 线程，执行 pending 的软中断。ksoftirqd 里面会进一步调用到 __do_softirq，

1. 判断哪些 softirq 需要处理，
2. 执行 softirq handler

避免软中断占用过多 CPU

软中断方式的潜在影响：推迟执行部分（比如 softirq）可能会占用较长的时间，在这个时间段内， 用户空间线程只能等待。反映在 top 里面，就是 si 占比。

不过 softirq 调度循环对此也有改进，通过 budget 机制来避免 softirq 占用过久的 CPU 时间。

unsignedlongend=jiffies+MAX_SOFTIRQ_TIME;
...
restart:
while((softirq_bit=ffs(pending))){
...
h->action(h);//这里面其实也有机制，避免softirq占用太多CPU
...
}
...
pending=local_softirq_pending();
if(pending){
if(time_before(jiffies,end)!need_resched()--max_restart)//避免softirq占用太多CPU
gotorestart;
}
...

硬中断 -> 软中断 调用栈

前面提到，softirq 是一种推迟中断处理机制，将 IRQ 的大部分处理逻辑推迟到了这里执行。两条路径都会执行到 softirq 主处理逻辑 __do_softirq()，

1、CPU 调度到 ksoftirqd 线程时，会执行到 __do_softirq()；

2、每次 IRQ handler 退出时：do_IRQ() -> ...。

do_IRQ() 是内核中最主要的 IRQ 处理方式。它执行结束时，会调用 exiting_irq()，这会展开成 irq_exit()。后者会检查是pending 的 softirq，有的话就唤醒：

//arch/x86/kernel/irq.c

if(!in_interrupt()local_softirq_pending())
invoke_softirq();

进而会使 CPU 执行到 __do_softirq()。

软中断触发执行的步骤

To summarize, each softirq goes through the following stages: 每个软中断会经过下面几个阶段：

1. 通过 open_softirq() 注册软中断处理函数；
2. 通过 raise_softirq() 将一个软中断标记为 deferred interrupt，这会唤醒改软中断（但还没有开始处理）；
3. 内核调度器调度到 ksoftirqd 内核线程时，会将所有等待处理的 deferred interrupt（也就是 softirq）拿出来，执行对应的处理方法（softirq handler）；

以收包软中断为例， IRQ handler 并不执行 NAPI，只是触发它，在里面会执行到 raise NET_RX_SOFTIRQ；真正的执行在 softirq，里面会调用网卡的 poll() 方法收包。IRQ handler 中会调用 napi_schedule()，然后启动 NAPI poll()，

这里需要注意，虽然 IRQ handler 做的事情非常少，但是接下来处理这个包的 softirq 和 IRQ 在同一个 CPU 运行。这就是说，如果大量的包都放到了同一个 RX queue，那虽然 IRQ 的开销可能并不多，但这个 CPU 仍然会非常繁忙，都花在 softirq 上了。解决方式：RPS。它并不会降低延迟，只是将包重新分发：RXQ -> CPU。

三种推迟执行方式（softirq/tasklet/workqueue）

前面提到，Linux 中的三种推迟中断执行的方式：

• softirq
• tasklet
• workqueue

其中，

1. softirq 和 tasklet 依赖软中断子系统，运行在软中断上下文中；
2. workqueue 不依赖软中断子系统，运行在进程上下文中。

softirq

前面已经看到， Linux 在每个 CPU 上会创建一个 ksoftirqd 内核线程。

softirqs 是在 Linux 内核编译时就确定好的，例外网络收包对应的 NET_RX_SOFTIRQ 软中断。因此是一种静态机制。如果想加一种新 softirq 类型，就需要修改并重新编译内核。

内部组织

在内部是用一个数组（或称向量）来管理的，每个软中断号对应一个 softirq handler。数组和注册：

//kernel/softirq.c

//NR_SOFTIRQS是enumsoftirqtype的最大值，在5.10中是10，见下面
staticstructsoftirq_actionsoftirq_vec[NR_SOFTIRQS]__cacheline_aligned_in_smp;

voidopen_softirq(intnr,void(*action)(structsoftirq_action*)){
softirq_vec[nr].action=action;
}

5.10 中所有类型的 softirq：

//include/linux/interrupt.h

enum{
HI_SOFTIRQ=0,//tasklet
TIMER_SOFTIRQ,//timer
NET_TX_SOFTIRQ,//networking
NET_RX_SOFTIRQ,//networking
BLOCK_SOFTIRQ,//IO
IRQ_POLL_SOFTIRQ,
TASKLET_SOFTIRQ,//tasklet
SCHED_SOFTIRQ,//schedule
HRTIMER_SOFTIRQ,//timer
RCU_SOFTIRQ,//lock
NR_SOFTIRQS
};

也就是在 cat /proc/softirqs 看到的哪些。

$cat/proc/softirqs
CPU0CPU1...CPU46CPU47
HI:20...01
TIMER:443727467971...313696270110
NET_TX:5791965998...4228754840
NET_RX:287285262341...8110655244
BLOCK:2611564...268986463918
IRQ_POLL:00...00
TASKLET:98207...129122
SCHED:18544271124268...51548045332269
HRTIMER:1222468926...2549724272
RCU:1469356972856...59617375917455

触发（唤醒）softirq

voidraise_softirq(unsignedintnr){
local_irq_save(flags);//关闭IRQ
raise_softirq_irqoff(nr);//唤醒ksoftirqd线程（但执行不在这里，在ksoftirqd线程中）
local_irq_restore(flags);//打开IRQ
}
if(!in_interrupt())
wakeup_softirqd();

staticvoidwakeup_softirqd(void){
structtask_struct*tsk=__this_cpu_read(ksoftirqd);

if(tsktsk->state!=TASK_RUNNING)
wake_up_process(tsk);
}

以收包软中断为例， IRQ handler 并不执行 NAPI，只是触发它，在里面会执行到 raise NET_RX_SOFTIRQ；真正的执行在 softirq，里面会调用网卡的 poll() 方法收包。IRQ handler 中会调用 napi_schedule()，然后启动 NAPI poll()。

tasklet

如果对内核源码有一定了解就会发现，softirq 用到的地方非常少，原因之一就是上面提到的，它是静态编译的， 靠内置的 ksoftirqd 线程来调度内置的那 9 种 softirq。如果想新加一种，就得修改并重新编译内核， 所以开发成本非常高。

实际上，实现推迟执行的更常用方式 tasklet。它构建在 softirq 机制之上， 具体来说就是使用了上面提到的两种 softirq：

• HI_SOFTIRQ
• TASKLET_SOFTIRQ

换句话说，tasklet 是可以在运行时（runtime）创建和初始化的 softirq，

void__initsoftirq_init(void){
for_each_possible_cpu(cpu){
per_cpu(tasklet_vec,cpu).tail=per_cpu(tasklet_vec,cpu).head;
per_cpu(tasklet_hi_vec,cpu).tail=per_cpu(tasklet_hi_vec,cpu).head;
}

open_softirq(TASKLET_SOFTIRQ,tasklet_action);
open_softirq(HI_SOFTIRQ,tasklet_hi_action);
}

内核软中断子系统初始化了两个 per-cpu 变量：

• tasklet_vec：普通 tasklet，回调 tasklet_action()
• tasklet_hi_vec：高优先级 tasklet，回调 tasklet_hi_action()

structtasklet_struct{
structtasklet_struct*next;
unsignedlongstate;
atomic_tcount;
void(*func)(unsignedlong);
unsignedlongdata;
};

tasklet 再执行针对 list 的循环：

staticvoidtasklet_action(structsoftirq_action*a)
{
local_irq_disable();
list=__this_cpu_read(tasklet_vec.head);
__this_cpu_write(tasklet_vec.head,NULL);
__this_cpu_write(tasklet_vec.tail,this_cpu_ptr(tasklet_vec.head));
local_irq_enable();

while(list){
if(tasklet_trylock(t)){
t->func(t->data);
tasklet_unlock(t);
}
...
}
}

tasklet 在内核中的使用非常广泛。不过，后面又出现了第三种方式：workqueue。

workqueue

这也是一种推迟执行机制，与 tasklet 有点类似，但也有很大不同。

• tasklet 是运行在 softirq 上下文中；
• workqueue 运行在内核进程上下文中；这意味着 wq 不能像 tasklet 那样是原子的；
• tasklet 永远运行在指定 CPU，这是初始化时就确定了的；
• workqueue 默认行为也是这样，但是可以通过配置修改这种行为。

使用场景

// Documentation/core-api/workqueue.rst：

Therearemanycaseswhereanasynchronousprocessexecutioncontext
isneededandtheworkqueue(wq)APIisthemostcommonlyused
mechanismforsuchcases.

Whensuchanasynchronousexecutioncontextisneeded,aworkitem
describingwhichfunctiontoexecuteisputonaqueue.An
independentthreadservesastheasynchronousexecutioncontext.The
queueiscalledworkqueueandthethreadiscalledworker.

Whilethereareworkitemsontheworkqueuetheworkerexecutesthe
functionsassociatedwiththeworkitemsoneaftertheother.When
thereisnoworkitemleftontheworkqueuetheworkerbecomesidle.
Whenanewworkitemgetsqueued,theworkerbeginsexecutingagain.

简单来说，workqueue 子系统提供了一个接口，通过这个接口可以创建内核线程来处理从其他地方 enqueue 过来的任务。这些内核线程就称为 worker threads，内置的 per-cpu worker threads：

$systemd-cgls-k|grepkworker
├─5[kworker/0:0H]
├─15[kworker/1:0H]
├─20[kworker/2:0H]
├─25[kworker/3:0H]

结构体

//include/linux/workqueue.h

structworker_pool{
spinlock_tlock;
intcpu;
intnode;
intid;
unsignedintflags;

structlist_headworklist;
intnr_workers;
...

structwork_struct{
atomic_long_tdata;
structlist_headentry;
work_func_tfunc;
structlockdep_maplockdep_map;
};

kworker 线程调度 workqueues，原理与 ksoftirqd 线程调度 softirqs 一样。但是我们可以为 workqueue 创建新的线程，而 softirq 则不行。

参考资料

• Linux Inside (online book), Interrupts and Interrupt Handling[1]
