双极晶体管的一种电流控制器件，它由两个背靠背PN结构成，以获得电压、电流或信号增益。双极晶体管有两种基本结构：PNP型和NPN型。它们体积小、重量轻、耗电少、寿命长、可靠性高，是电路中常用的基本元器件，已广泛用于广播、电视、通信、雷达、计算机、自控装置、电子仪器、家用电器等领域，起到放大、振荡、开关等作用。

东芝已量产的TTC502双极晶体管适用于消费类设备、工业设备的LED显示装置等，它还符合AEC-Q101认证标准，可以用于汽车设备中的LED背光灯、装饰灯等的控制。

TTC502是东芝开发的用于低频小信号放大的硅NPN外延型双极晶体管，采用兼容度很高的SOT-23F封装，有助于降低集电极功耗，其绝对最大额定值和电气特性与采用较大的SOT-89封装的产品相当，但尺寸更小。其最大亮点是符合AEC-Q101标准，这意味着器件能够在汽车应用中使用。

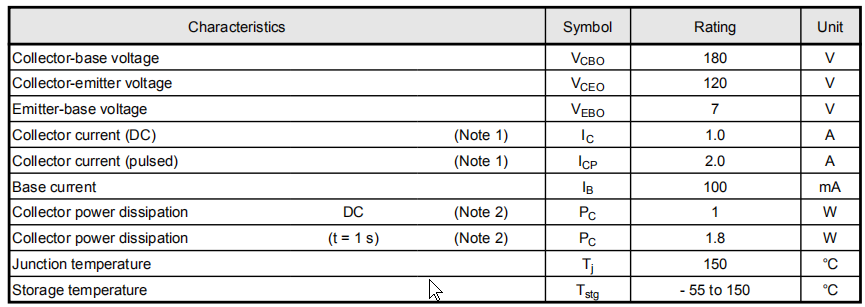

绝对最大额定值（除非另有规定，Ta＝25℃）

其主要特性如下：

产品详细参数及规格

• 符合AEC-Q101标准

• 高DC电流增益：hFE＝120至300（IC＝0.1A）

• 低集电极-发射极饱和电压：VCE(sat)＝0.14V（最大值）

• 高速开关：tf＝200ns（典型值）

• 小型SOT-23F封装，尺寸为2.4mm×2.9mm（典型值）

• 高集电极-发射极额定电压：VCEO＝120V

• 集电极额定功耗为1W（DC）

封装和内部电路

开关时间测试电路

TTC502车载双极晶体管用于MOSFET栅极驱动电路和汽车背光灯的LED驱动电路及其他需要LED显示装置的应用。

TTC502的SOT-23F封装采用扁平引脚结构，同时保持与SOT-23封装兼容的焊盘。在安装可靠性方面，已根据汽车应用的温度循环要求等级进行了检测，满足汽车应用的贴片质量要求。

TTC502扩大了东芝车载双极晶体管产品线，在具有等效的集电极功耗的情况下，减少了约60%的安装面积，有助于减小设备的尺寸，非常适合小尺寸要求的汽车电子应用。
