【专利解密】集创北方的显示驱动系统方案 实现远距离传输同时降低毛刺干扰

【嘉勤点评】集创北方发明的显示驱动系统及显示面板，通过在每一驱动电路转发图像数据之前使显示数据重新生成，以此减少数据信号的衰减，实现远距离传输。同时，通过增加控制数据，降低了第一组图像数据受噪声干扰以及毛刺干扰的概率。

集微网消息，目前，在显示装置内部的驱动集成电路通常包括多个级联的LED驱动电路，显示装置通过显示数据驱动该多个级联的LED驱动电路，以实现根据显示数据驱动控制显示装置中的各个LED像素单元显示状态的目的。

然而，显示数据通常包括多组图像数据，在传输的过程中，若位于第一组的图像数据出现毛刺现象，易导致显示数据被误读，使对应的LED驱动电路无法生成正确的驱动信号驱动LED像素单元。

此外，由于驱动集成电路的工艺加工不一致性和应用环境变化等因素，会造成在显示数据在传输过程中脉冲宽度逐渐失真，以至于在驱动集成电路中，级联的LED驱动电路较多的情况下，会出现显示数据的脉冲无法表征其所携带的数据信息的问题，导致数据传输受级联的LED驱动电路个数的限制，无法实现无限级联。

因此，为了保证在保证驱动集成电路能够正常工作的前提下，又能降低图像数据受噪声以及毛刺干扰的概率，并保证显示数据的脉冲宽度不变，集创北方在2022年1月4日申请了一项名为“显示驱动系统及显示面板”的发明专利（申请号：202210001692.6），申请人为北京集创北方科技股份有限公司。

根据该专利目前公开的相关资料，让我们一起来看看这项技术方案吧。

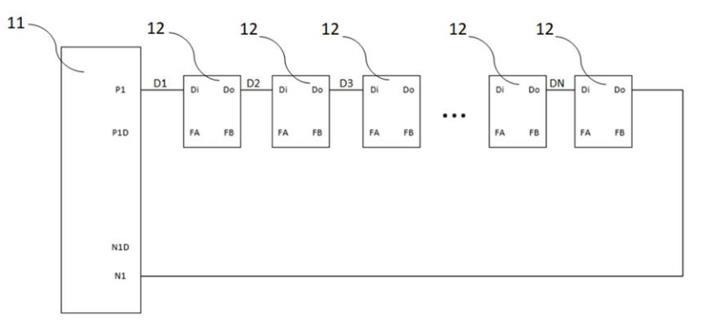

如上图，为该专利中发明的显示驱动系统的电路结构示意图，该显示驱动系统主要包括多个级联的驱动电路12。每一驱动电路对输入的显示数据解码，并存储输入的显示数据中的第一组图像数据，根据存储的图像数据驱动与该驱动电路对应的LED像素单元。

在该结构中，多个级联的驱动电路与数据发送电路电性连接。数据发送电路11通过P1端口与多个级联的驱动电路的首端以及末端电性连接，且除首级驱动电路外的每一级驱动电路的第一端口Di均与上一级驱动电路的第二端口Do电性连接。

首级驱动电路通过第一端口Di用以接收数据发送电路P1端口发送的显示数据，除首级驱动电路每一级驱动电路均通过第一端口Di接收上一级驱动电路第二端口Do转发的显示数据。驱动电路通过重建显示数据，将重建后的显示数据转发至下一级驱动电路，其可以根据显示数据中的控制数据的解码结果，确定驱动电路的工作模式。

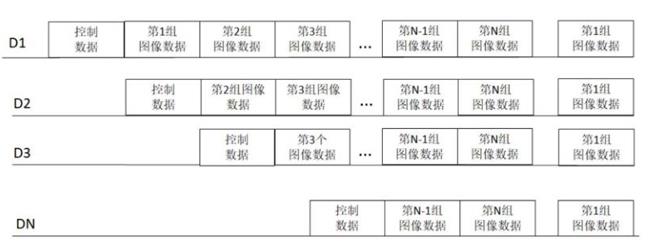

如上图，为上述系统中显示数据传输过程的示意图，数据发送电路通过P1端口将显示数据发送至首级驱动电路的第一端口Di，首级驱动电路对该显示数据解码。根据解码结果确定当前工作模式，并存储显示数据中的第一组图像数据，该图像数据用以驱动与该驱动电路对应的LED像素单元。

首级驱动电路通过驱动电路内部的本地时钟重建显示数据，将重建后的显示数据转发至下一级驱动电路。其中，显示数据包括控制数据以及多组图像数据，重建后的显示数据包括控制信号以及未被存储的其他各组图像数据。

在该方案中，显示驱动系统通过在每个驱动电路转发显示数据之前，先将数据重新生成，以此减少数据信号的衰减、实现远距离传输。同时，该方案通过在显示数据中第一组图像数据前增加控制数据，从而降低了第一组图像数据受噪声干扰以及毛刺干扰的概率。

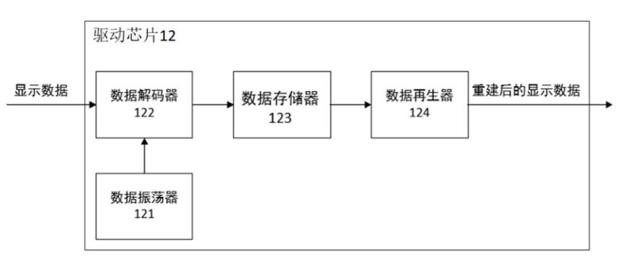

如上图，为该驱动芯片的驱动电路的结构示意图，该驱动电路包括：数据振荡器121、数据解码器122、数据存储器123以及数据再生器124。其中，数据解码器根据数据振荡器输出的脉冲信号解码显示数据，输出解码后的显示数据，解码后的显示数据为二进制数据。

数据存储器存储解码结果中的第一组图像数据，数据再生器获得未被数据存储器存储的控制数据以及图像数据以重建显示数据，并通过驱动电路的端口向下一级驱动电路转发重建的显示数据。

此外，驱动电路还包括PWM产生器，PWM产生器根据第一组图像数据的解码结果，输出PWM信号。该PWM信号用以驱动对应的LED像素单元，以对被存储的第一组图像数据进行显示。

以上就是集创北方发明的显示驱动系统及显示面板，该方案通过在每一驱动电路转发图像数据之前使显示数据重新生成，以此减少数据信号的衰减，实现远距离传输。同时，通过增加控制数据，降低了第一组图像数据受噪声干扰以及毛刺干扰的概率。
