谁说国产单片机不行？拆个豆浆机给你们看看

来源:电子工程世界发布时间:2022-09-0368浏览

九阳豆浆机，豆浆机中的战斗机~
一款产品的大卖，自有它必然的原因。一说起豆浆机，想必大家最先想起的就是九阳了，它几乎成了豆浆机的代名词。今天，我们就来拆解一款豆浆机，从电路设计的角度来看一看、学一学，看看它使用了哪些神秘武器。最后，小编还给大家整理了电路框图，没准我们能从中受到一些启发呢！

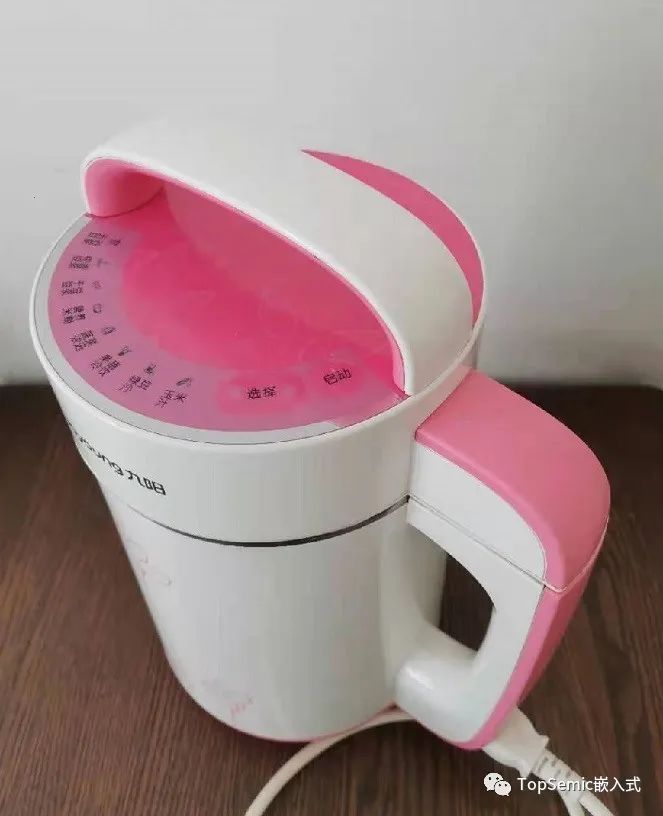

如下图所示，这款九阳豆浆机的操作非常简单，加入黄豆和水，选择打豆浆，最后按启动，它就滋滋滋的开始工作，等一会儿就能喝上美味的豆浆了。当然，它还能打果蔬汁、玉米糊糊、绿豆沙拉等，一共有八种选择。不同的选择，对应着不同的加工程序。

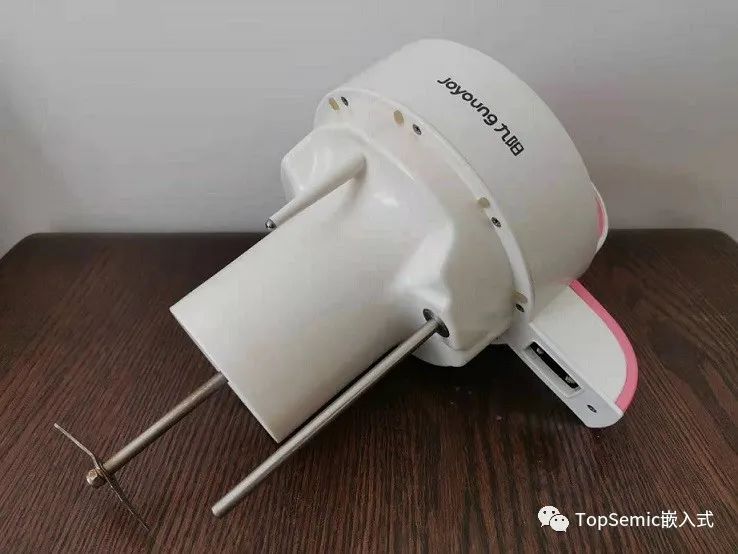

这款产品设计很简洁，清洗起来比较容易。图中除了搅拌器之外，那根长长的金属棒是中空的，里面有温度传感器，短金属棒是用来探测水位，防止溢出的。
下面，我们把它拆开看一看内部的电路吧！

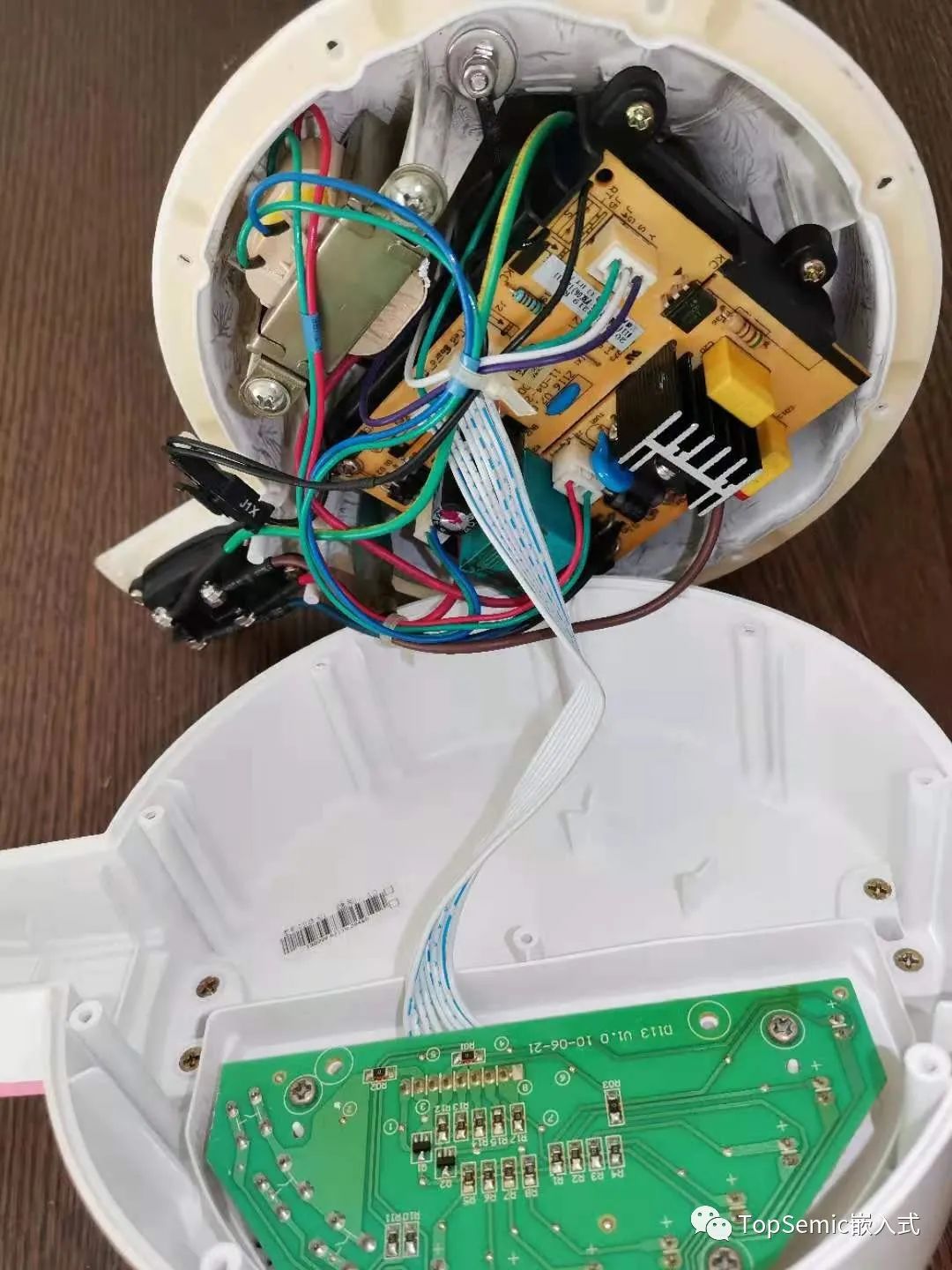

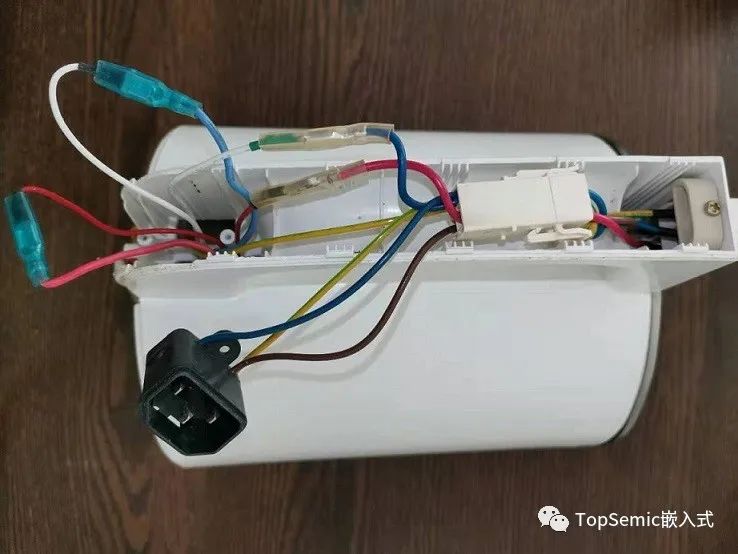

上图为把手内部，走的供电线路。蓝色线为N，棕色线为L，黄绿色线为保护地线PE，红色线是L经过控制板的继电器后的供电线，通往底座的电热丝。

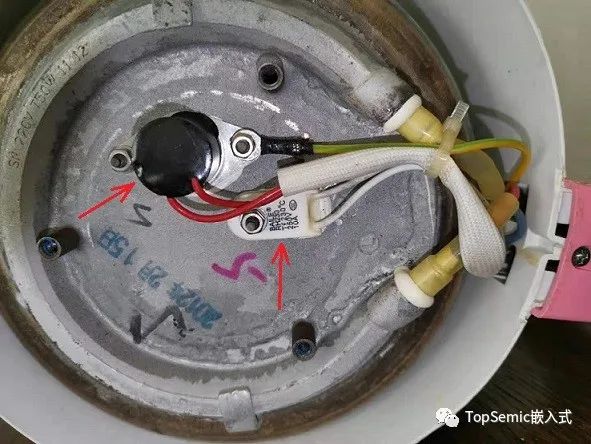

鼓起来的一圈，内部就是电热丝了。在电热丝的前后端，分别串入了一个温控开关（图中黑色元件）和一个过温保险丝（图中白色元件）。
白色保险丝型号为BAILE RH230 Tf230 250V 10A，当温度超过230℃，此保险丝将熔断。

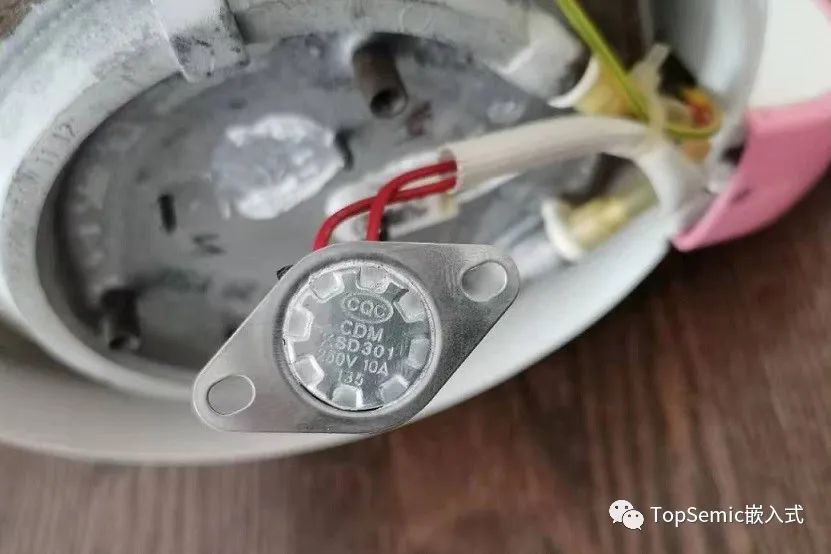

黑色元件型号为CDM KSD301 250V 10A 135，当温度超过135℃，开关断开。与保险丝不同的是，当温度降低时，它又会闭合。
这两个元件组成过温保护的双保险，这种设计还是很让人放心的。
下面，我们重点关注一下电控部分。

主控板是一个单层板，如同大多数消费类家电，这成本也是节省到家了。变压器把220V的电压降为低压，经过整流滤波后，供给电控部分，下部分绿色的电路板是按键和指示灯。

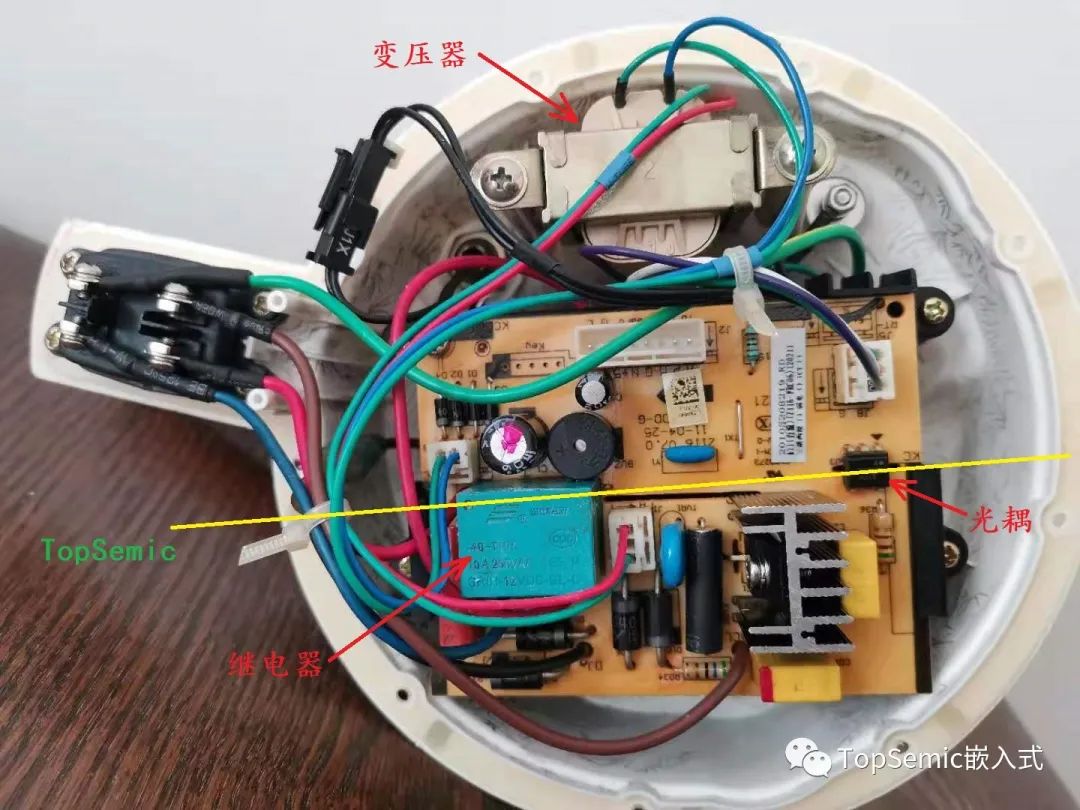

电控板被三个元件（变压器、继电器、光耦）隔离，下半部分为强电，上半部分为弱电部分，电路板中间的挖空长槽，进一步提高了强弱电之间的隔离，可以防止高压爬电。
嗯，这产品设计还是看得过去滴~

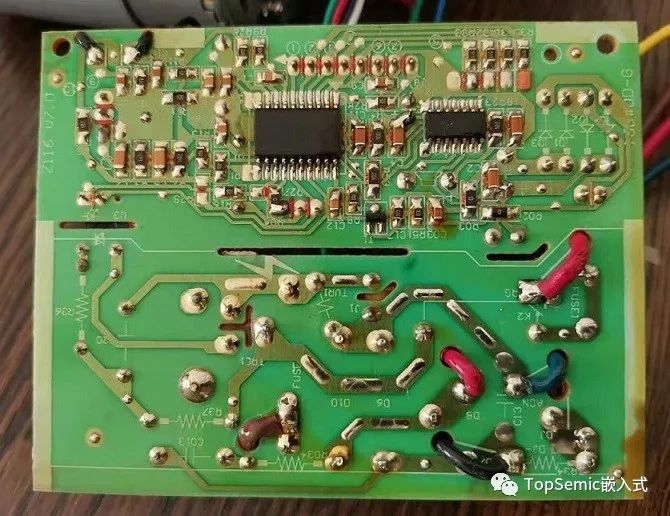

板子背面，如下图所示：

主控芯片用的是国货，中颖的4位机SH69P42，OTP型的。芯片虽小，但五脏俱全：3K OTP ROM、192x4 bits RAM、8-bit SAR ADC、16 I/O、2 Timer、2 Ch PWM，这样的配置对于这种小家电也是足够用了。
然而，总有人说“国产的单片机可靠性不高，EMC性能不好”，可我看并不是这样啊！

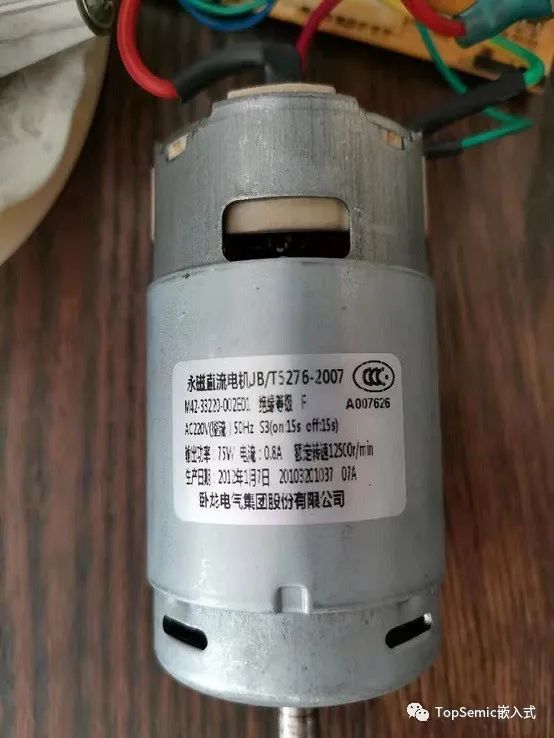

电机可以说是非常重要的部件了，我们可以看到它采用了卧龙？诸葛先生？噢，不，是卧龙电气的一款永磁直流电机，转速是非常的高，可以达到12500r/min，型号是JB/T5276-2007，主要参数为AC220V整流50Hz、75W、0.8A。
嗯，能耐着性子看到这里的，一定是内行了！
好了，话不多说，直接上图。一些元器件，你自己品：

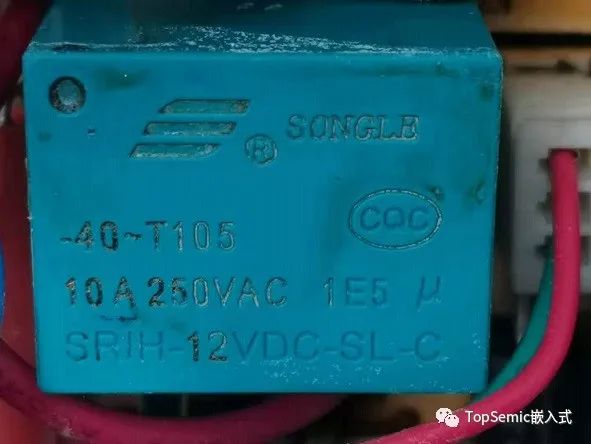

▲松乐继电器

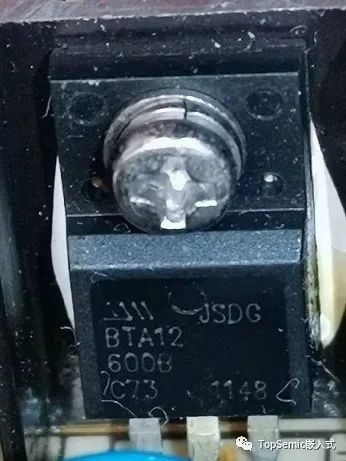

▲晶闸管

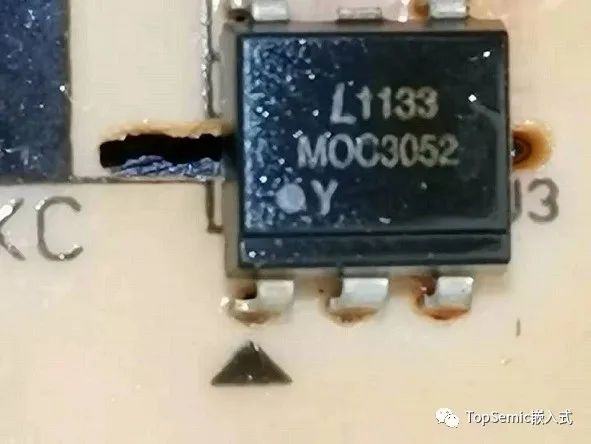

▲光耦

▲压敏电阻

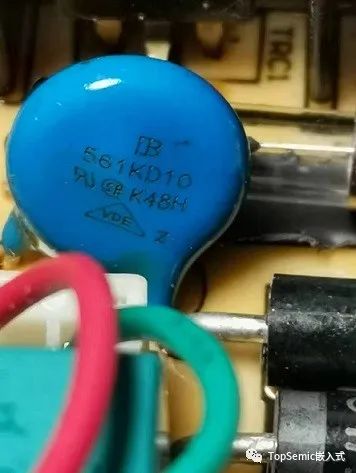

上图为压敏电阻，并在220V入口，防止瞬间高压造成内部电路损坏。

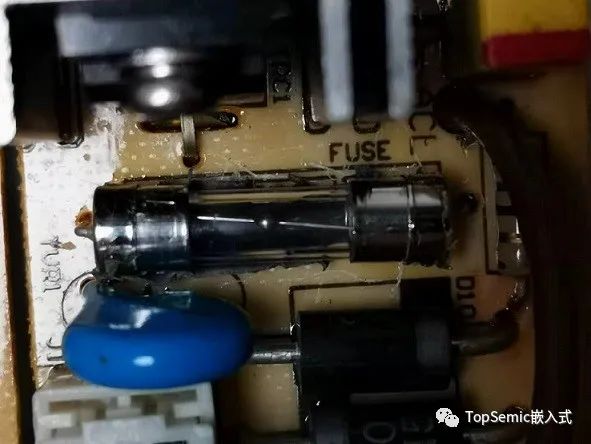

▲保险丝

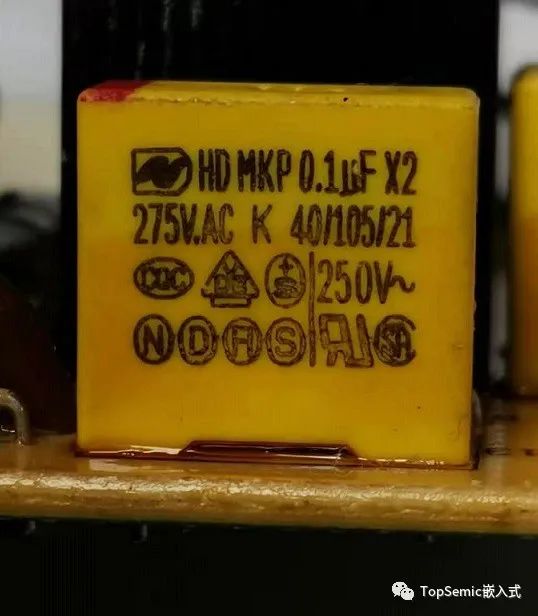

▲安规电容

▲温控开关

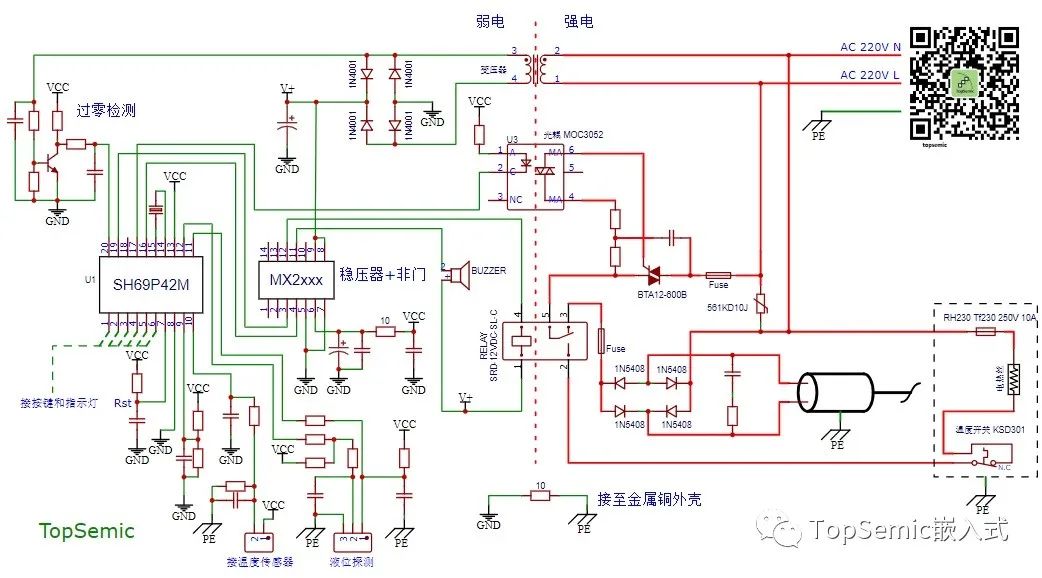

电控原理如下：

从上图中我们可以看到，电控电路整体上分为强电和弱电部分，中间由变压器、光耦、继电器隔离开。单片机通过光耦和晶闸管控制220V电压的通断，然后再通过继电器控制，让220V通过电热丝，对豆浆进行加热，或者通过电机对食物进行打碎。可以看出这两个功能，是不能同时进行的。
单片机通过采集温度传感器的输出，可以得知豆浆桶内的液体温度，那么水位的检测是怎么实现的呢？还有这个过零检测电路又有什么用处？这个留作思考题吧，知道的小伙伴可以在留言区打出来~
最后，你对这款豆浆机的设计还有什么看法？欢迎一起讨论！
