巧用示波器频域方法分析电源噪声

电源噪声是电磁干扰的一种，其传导噪声的频谱大致为10kHz~30MHz，最高可达150MHz。电源噪声，特别是瞬态噪声干扰，其上升速度快、持续时间短、电压振幅度高、随机性强，对微机和数字电路易产生严重干扰。

示波器频域分析在电源调试的应用

本文谈到这么多年来最受关注的电源噪声测量问题，有最实用的经验总结，有实测案例佐证，有仿真分析相结合。

在电源噪声的分析过程中，比较经典的方法是使用示波器观察电源噪声波形并测量其幅值，据此判断电源噪声的来源。但是随着数字器件的电压逐步降低、电流逐步升高，电源设计难度增大，需要使用更加有效的测试手段来评估电源噪声。本文是使用频域方法分析电源噪声的一个案例，在观察时域波形无法定位故障时，通过FFT(快速傅立叶变换)方法进行时频转换，将时域电源噪声波形转换到频域进行分析。电路调试时，从时域和频域两个角度分别来查看信号特征，可以有效地加速调试进程。

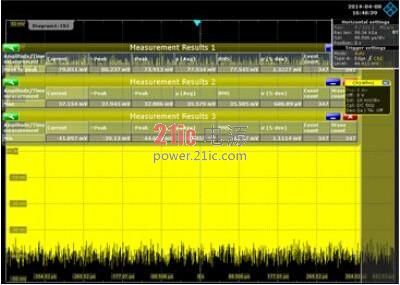

在单板调试过程中发现一个网络的电源噪声达到80mv，已经超过器件要求，为了保证器件能够稳定工作必须降低该电源噪声。

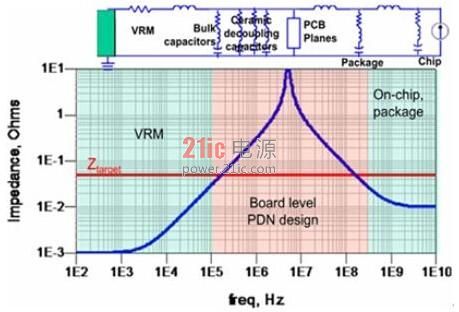

在调试该故障前先回顾下电源噪声抑制的原理。如下图所示，电源分配网络中不同的频段由不同的元件来抑制噪声，去耦元件包含电源调整模块(VRM)、去耦电容、PCB电源地平面对、器件封装和芯片。VRM包含电源芯片及外围的输出电容，大约作用于DC到低频段(100K左右)，其等效模型是一个电阻和一个电感组成的二元件模型。去耦电容最好使用多个数量级容值的电容配合使用，充分覆盖中频段(数10K到100M左右)。由于布线电感和封装电感的存在，即时大量堆砌去耦电容也难以在更高频起到作用。PCB电源地平面对形成了一个平板电容，也具有去耦作用，大约作用在数十兆。芯片封装和芯片负责高频段(100M以上)，目前的高端器件一般会在封装上增加去耦电容，此时PCB上的去耦范围可以降低到数十兆甚至几兆。因此，在电流负载不变的情况下，我们只要判断出电压噪声出现在哪个频段，那么针对这个频段所对应的去耦元件进行优化即可。在两个去耦元件的相邻频段时两个去耦元件会配合作用，所以在分析去耦元件临界点时相邻频段的去耦元件也要同时纳入考虑。

根据传统电源调试经验，首先在该网络上增加了一些去耦电容，增加电源网络的阻抗余量，保证在中频段的电源网络阻抗都能满足该应用场景的需求。结果纹波仅降低几mV，改善微乎其微。产生这个结果有几个可能：1、噪声处在低频，并不在这些去耦电容起作用的范围内;2、增加电容影响了电源调节器VRM的环路特征，电容带来的阻抗降低与VRM的恶化抵消了。带着这个疑问，我们考虑使用示波器的频域分析功能来查看电源噪声的频谱特性，定位问题根源。



示波器的频域分析功能是通过傅立叶变换实现的，傅立叶变换的实质是任何时域的序列都可以表示为不同频率的正弦波信号的无限叠加。我们分析这些正弦波的频率、幅值和相位信息，就是将时域信号切换到频域的分析方法。数字示波器采样到的序列是离散序列，所以我们在分析中最常用的是快速傅立叶变换(FFT)。FFT算法是对离散傅立叶变换(DFT)算法优化而来，运算量减少了几个数量级，并且需要运算的点数越多，运算量节约越大。

示波器捕获的噪声波形进行FFT变换，有几个关键点需要注意。

1、根据耐奎斯特抽样定律，变换之后的频谱展宽(Span)对应与原始信号的采样率的1/2，如果原始信号的采样率为1GS/s，则FFT之后的频谱展宽最多是500MHz;

2、变换之后的频率分辨率(RBW Resolution Bandwidth)对应于采样时间的倒数，如果采样时间为10mS，则对应的频率分辨率为100Hz;

3、频谱泄漏，即信号频谱中各谱线之间相互干扰，能量较低的谱线容易被临近的高能量谱线的泄漏所淹没。避免频谱泄漏可以尽量采集速率与信号频率同步，延长采集信号时间及使用适当的窗函数。
