RCC小功率电源中占空比对频率F的影响

RCC方案是一种工作于临界模式的反激式电路，正因为其特殊性的临界模式，导致了功率电源RCC方案的频率不是定频的，这是与PWM方案质的区别，可是RCC方案的占空比D频率f到底是什么样的关系呢?以下内容做个简单的推导，来解释其中的奥妙关系。

熟悉开关电源知识的朋友想必对于妙伏秒平衡的原理了如指掌，因此本文就不再进行赘述，直接对公式进行引用，对原边进行激磁分析，得出：

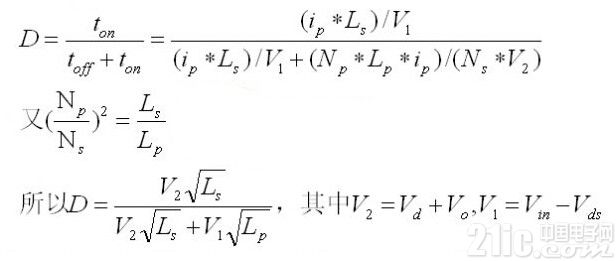

很容易就知道其占空比的关系：

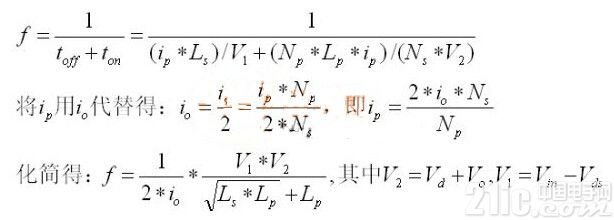

也很容易知道其频率的关系为：

由以上D与f的关系式，可知：

占空比只与输入电压存在关系，与输出电流无关系;在低压的情况下，开关电源的占空比最大，高压的情况下，开关电源的占空比最小;

此外，小功率电源频率f与输入电压和输出电流都有关系，并且在低压满载的情况下，开关电源的频率最低，在高压轻空载的情况下，开关的频率最高。
