运算放大器特性

输入阻抗(Zin)

理想的运算放大器具有无限的输入阻抗，以防止任何电流从电源流入运算放大器电路。但是当运算放大器用于线性应用时，会在外部提供某种形式的负反馈。由于这种负反馈，输入阻抗变为

Zin= (1 + AOLβ) Zi

其中，Zin是没有反馈的输入阻抗

AOL是开环增益

β 是反馈因子（电压跟随器为 1）

连接到运算放大器输入的信号源的阻抗必须比放大器输入阻抗小得多，以避免信号丢失。

输出阻抗(Zout)

理想运算放大器的输出阻抗为零。这意味着输出电压与输出电流无关。因此，理想的运算放大器可以充当具有零内阻的完美内部电压源，从而可以将最大电流驱动到负载。

实际上，运算放大器的输出阻抗受负反馈影响，由下式给出，

Zout = Zo / (1 + AOL β)

式中，

Zo是没有反馈的运算放大器的输出阻抗

AOL 是开环增益

β 是反馈因子

连接在运算放大器输出端的负载阻抗必须远大于电路输出阻抗，以避免由于Zout 两端的电压降而导致任何显着的输出损失。

开环增益(AVO)

运算放大器的开环增益定义为当没有从输出到任一输入的反馈时运算放大器的增益。对于理想的运放来说，理论上增益是无限的，但实际值在20,000到200,000之间。

带宽(BW)

理想的运算放大器可以将任何频率信号从直流放大到最高交流频率，因此它具有无限的频率响应。因此，理想运算放大器的带宽应该是无限的。

在实际电路中，运算放大器的带宽受到增益带宽积(GB) 的限制。

CMRR（共模抑制比）

CMRR 定义为运算放大器抑制共模输入信号的能力。CMRR 是衡量运算放大器的重要指标。理想的运算放大器将具有无限的 CMRR。在实际电路中，CMRR 由下式给出

CMRR = 20 log10 (AD/|AC|) dB

其中，AD 是差分增益，AC 是运算放大器的共模增益。

失调电压(Vio)

输入失调电压定义了输入端子之间所需的差分直流电压，以使输出相对于地电压为零。理想运算放大器的失调电压为零，而实际运算放大器的失调电压很小。

转换速率

转换速率定义为单位时间内输出电压的最大变化，以伏特/秒表示。

理想的运算放大器将具有无限的压摆率。在实际运算放大器中，压摆率固有地受到运算放大器的小内部驱动电流以及为补偿高频振荡而设计的内部电容的限制。

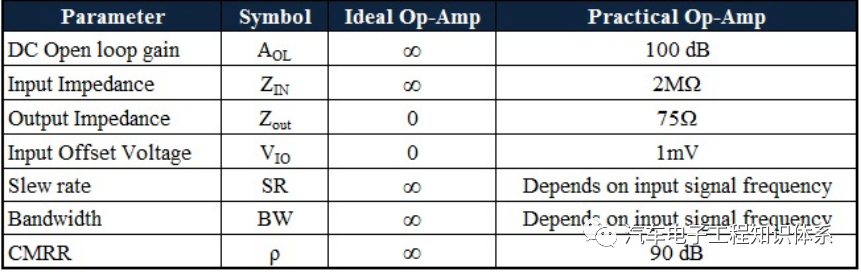

运算放大器特性表
