一组让你着“模”的工艺

工艺介绍

模内装饰技术即IMD（In-Mold Decoration），IMD是目前国际风行的表面装饰技术，表面硬化透明薄膜，中间印刷图案层，背面注塑层，油墨中间，可使产品耐摩擦，防止表面被刮花，并可长期保持颜色的鲜明不易退色。主要应用于家电产品的表面装饰及功能性面板，常用在手机视窗镜片及外壳、洗衣机控制面板、冰箱控制面板、空调控制面板、汽车仪表盘、电饭煲控制面板多种领域的面板、标志等外观件上。

工艺分类

IMD工艺主要应用材料包含片材、树脂、油墨三部分，IMD工艺按照成型后的不同产品结构和形状分为IML（无拉伸，曲面小）、IMF（高拉伸产品、3D）、IMR（表面薄膜去掉，只留下油墨在表面）三种工艺。

工艺区别

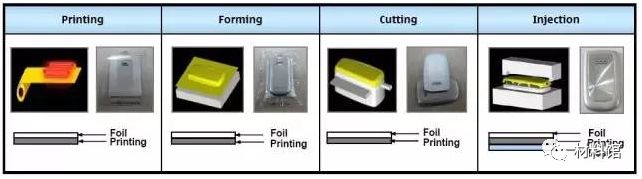

IML工艺流程：裁料--平面印刷--油墨干燥固定--贴保护膜--冲定位孔--热成型--剪切外围形状--材料注塑成型

IMR工艺流程：PET FILM→印离型剂→印刷油墨→印接着剂→ 内塑料射出→油墨与塑接着→开模后胶料会自动从油墨离型。日本称热转写。这机器是用ROLL TO ROLL方式，而对位用CCD计算机操作。（产品表面薄膜去掉，只留下油墨在产品表面。)

传统的塑料加工技术已渐渐无法满足新时代的需求，轻、薄、短小的消费性电子产品及环保意识的抬头,IMD技术就是在这个基础上应运而生。由於 (IMD) 之优点适合於3C、家电、LOGO铭板及汽车零件之塑料产品，特别是目前流行的手机外壳及各式仪表面板。世界各先进厂商如德国Bayer、美国GE、均全面在开发此制程。
IMD模内装饰是一种相对新的自动化生产工艺，与其他工艺相比，IMD能减化生产步骤和减少拆件组成部件，因此能快速生产节省时间和成本，同时还具有提高质量，增加图像的复杂性和提高产品耐久性优点应用在产品外观上，IMD是目前最有效率的方法,它是在薄膜表面上施以印刷、高压成型、冲切，最後与塑料结合成型，免除二次作业程序及其人力工时，尤其一般在需背光、多曲面、仿金属、发线处理、逻辑光纹、肋骨干涉...等印刷喷漆制程无法处理的时候,更是使用IMD制程的时机。
IMD模内装饰可以取代许多传统的制程，如热转印、喷涂、印刷、电镀等外观装饰方法。尤其是需要多种色彩图像、背光等相关产品。

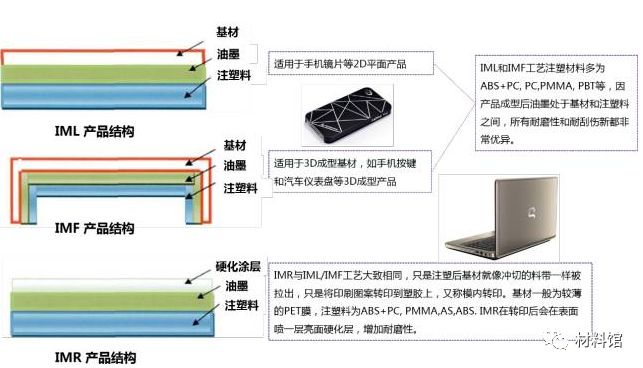

IMD又分为IML、IMR，这两种工艺的最大区别就是产品表面是否有一层透明的保护薄膜。
IML的中文名称：模内镶件挤出,其工艺非常显著的特点是：表面是一层硬化的透明薄膜，中间是印刷图案层，背面是塑胶层，由于油墨夹在中间，可使产品防止表面被刮花和耐磨擦，并可长期保持颜色的鲜明不易退色。
IMR的中文名称：模内转印

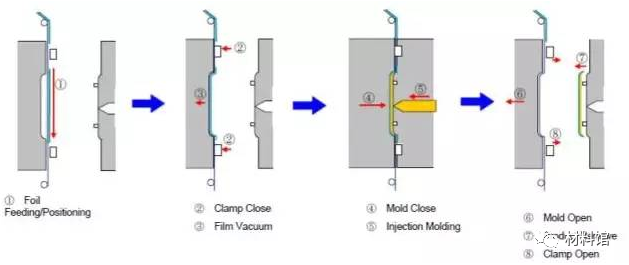

此工艺是将图案印刷在薄膜上，通过送膜机将膜片与塑模型腔贴合进行挤出，挤出后有图案的油墨层与薄膜分离，油墨层留在塑件上而得到表面有装饰图案的塑件，在最终的产品表面是没有一层透明的保护膜，膜片只是生产过程中的一个载体。但IMR的优势在于生产时的自动化程度高和大批量生产的成本较低。IMR的缺点：印刷图案层在产品的表面上，厚度只有几个微米，产品使用一段时间后很容易会将印刷图案层磨损掉，也易褪色，造成表面很不美观。另外新品开发周期长、开发费用高，图案颜色无法实现小批量灵活变化也是IMR工艺无法克服的弱点。

IML与IMD的特点比较

1、 IMD适用于批量大的（10万）以上；IML生产批量数量很灵活。
2、 IMD图案立体成型高度不超过1.5MM的IMD产品；IML能加工各种复杂的三维制作，如：平面、曲面、 包边等各种产品，3D图案立体成型高度可达40MM。
3、 IMD产品，因油墨丝印于表面，故字体不易被摸掉；IML油墨丝印于中间层，故外表光洁美观，越摸越光亮，具有优良的抗刮性，且在生产中可以随时更改图案及颜色。
4、 IMD 只能丝印像烫金纸一样的工艺，不能更改其丝印颜色；IML的油墨颜色无极限性，在生产同一 批量中可任意更改丝印颜色。
IML的片材分为：PET、PC、PMMA，材质可分为：A、透明：磨沙面、银点、颜色等B、电镀C、人造皮、毛
5、 IMD 无法做按键；IML可做带有按键的产品。
6、 IML整体开发时间短（在开发注塑模的同时可开发成型、冲切等模具，以及可同时完成其它辅助工序）；几个零件可搭配在一起生产，故成本相对减少；因没有勾位，故可生产厚度相对较薄的产品。

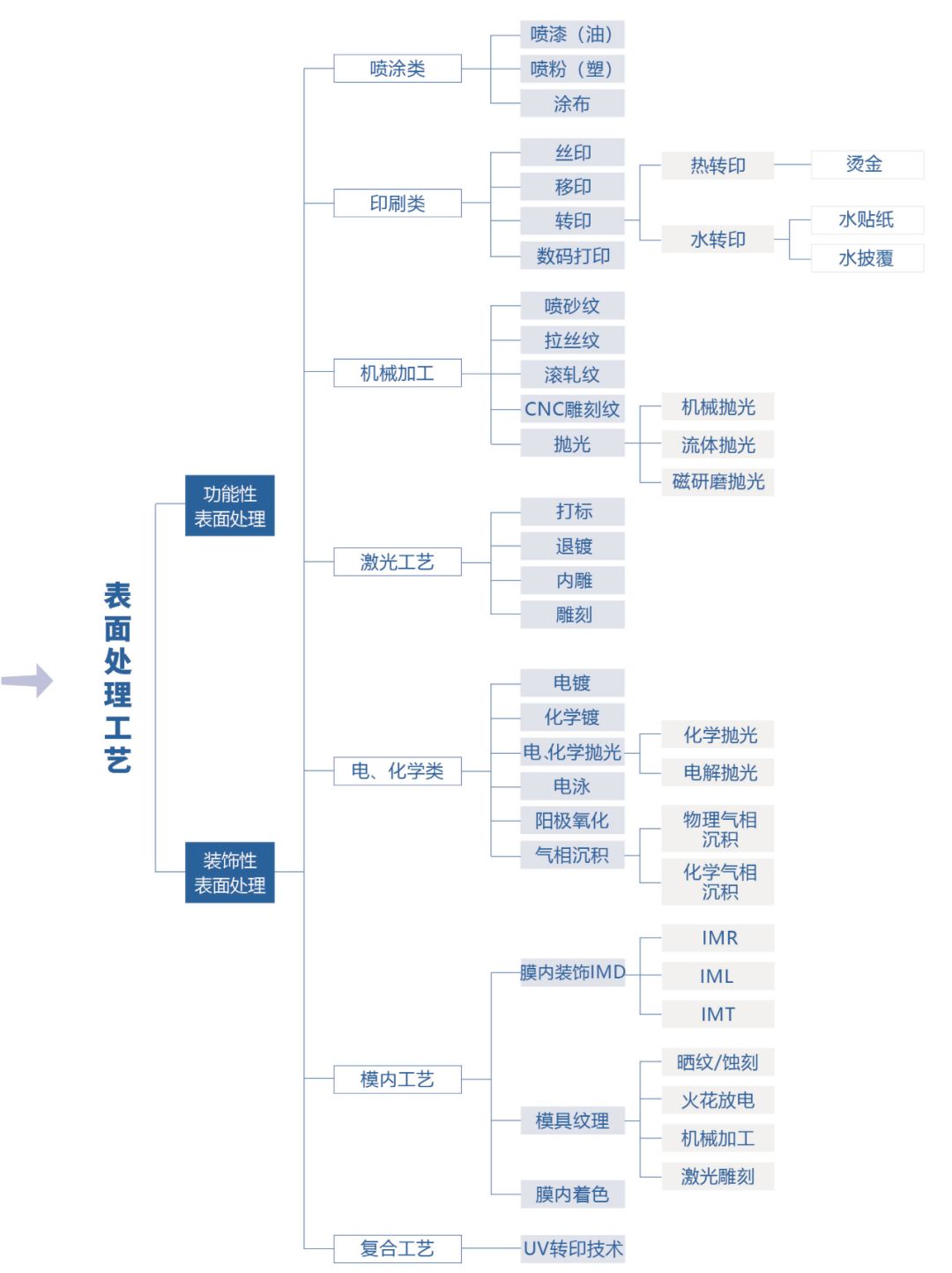

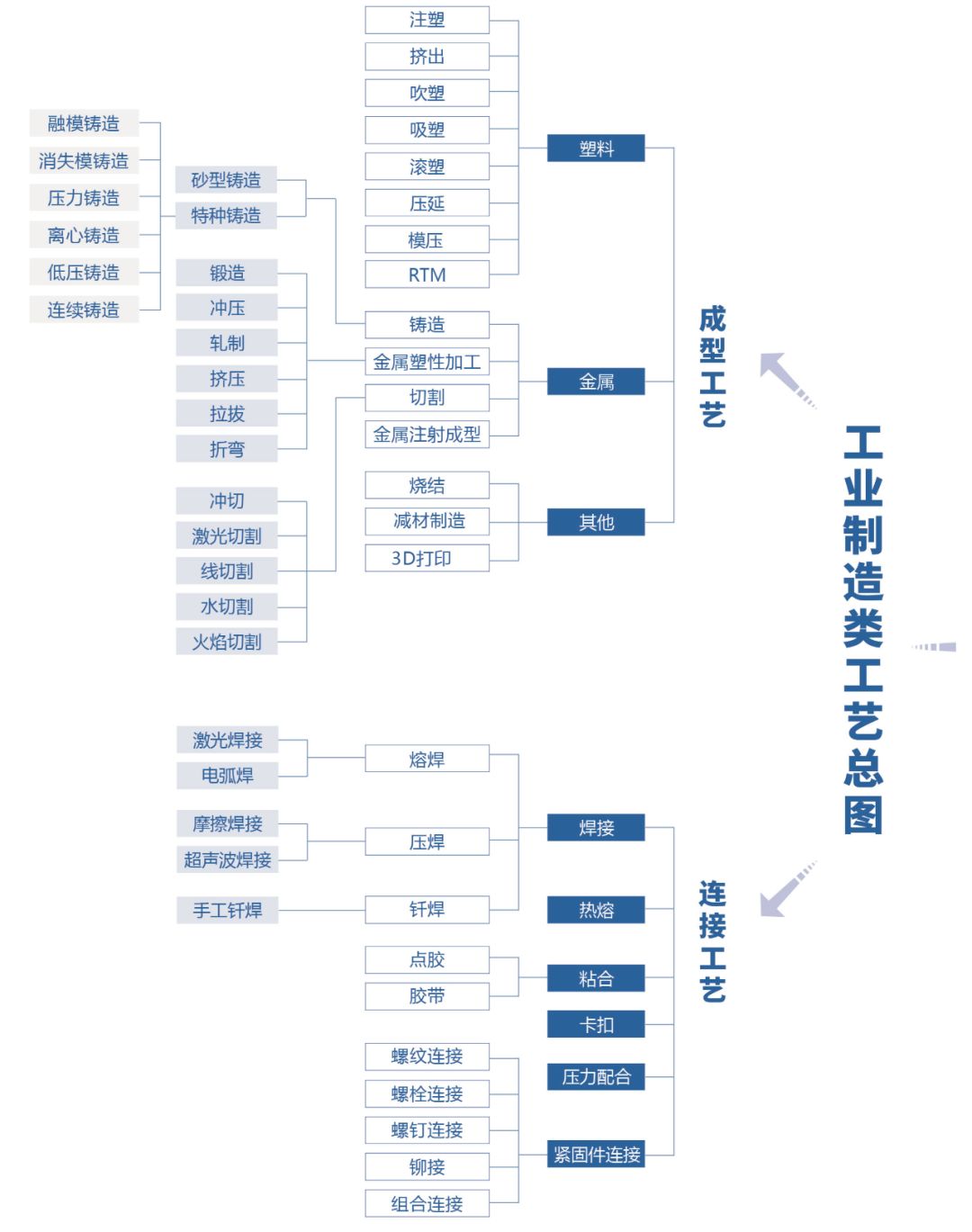

除了IMD工艺，下面用一张图片帮你总结一下，基础的工艺还有哪些：
