前言：

作为社会的发展趋势，万物智联意味着未来将有更庞杂的终端体系、更多元化的应用场景以及更多样化的交互方式。

未来终端电子需要整合的功能将越来越多，如何在体积、功耗等条件限制下实现多功能集成也将成为AIoT行业绕不开的痛点。

作者 ｜ 方文

图片来源 ｜ 网 络

SiP是SoC技术在纳米时代的裂变

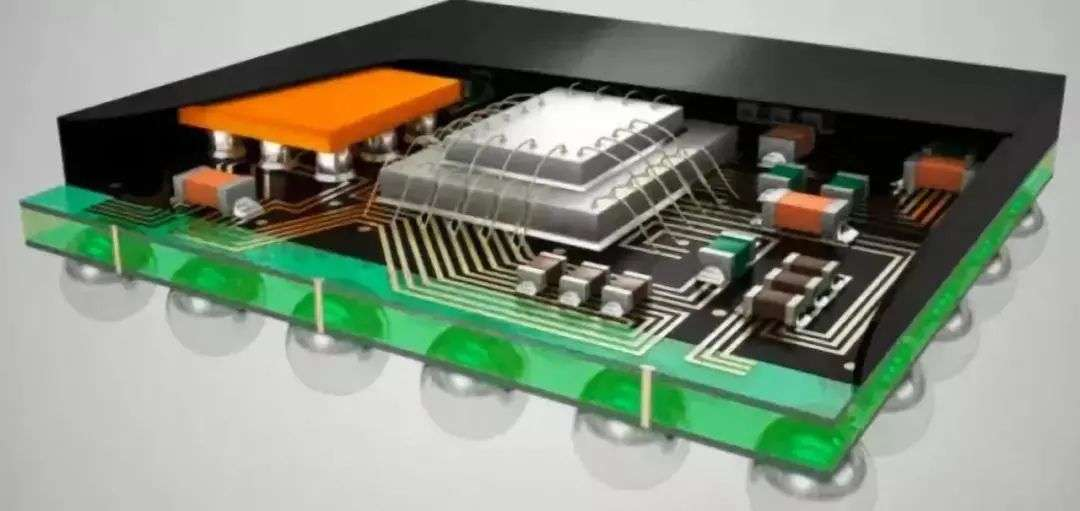

与SoC不同的是，SiP是从封装的角度出发，以并排或叠加的封装方式，将多种功能芯片，包括处理器、存储器等集成在一个封装内，从而实现一个基本完整的功能。

理论上要比SiP更具有优势，但在实际封装上，各模块无法做到性能的全面最优。

这就不得不在性能上进行妥协，这使得在设计上无法灵活自如。此外，较低的良率也是SOC无法大规模应用的原因。

随着物联网应用规模落地，越来越多物联网智能终端需要更加极致的设计和多功能的整合，通过SiP技术达到模组芯片化将会日益受到关注。

不过，伴随着NB－IoT应用规模的进一步持续扩大，新应用、新场景、新需求不断推陈出新，各家NB－IoT模组方案也逐渐演进至全新发展阶段。

随着物联网应用规模落地，越来越多物联网智能终端需要更加极致的设计和多功能的整合，通过SiP技术达到模组芯片化将会日益受到关注。

SiP芯片在物联网应用全面开花

随着智能终端的普及，人们对于消费电子产品的要求也愈发向着体积小、重量轻、功能全以及低功耗方向发展。

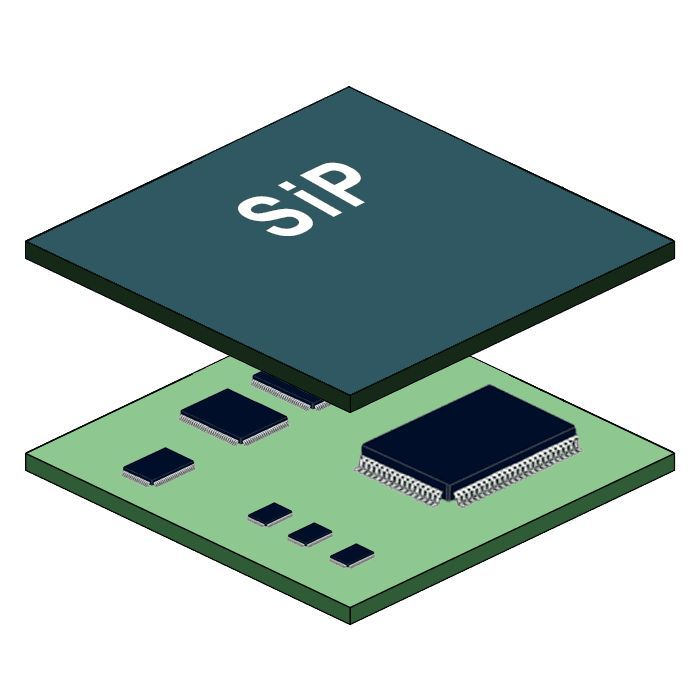

为了能在更小的空间内构建功能更加丰富、针对行业用户进行深度优化的芯片系统，系统级 IC 封装（SiP，System in Package）成为了半导体行业内的新趋势。

当前包括奉加微在内的诸多物联网通信芯片原厂纷纷开始发力，推出功能丰富的SiP芯片产品。

对于物联网产业链而言，SiP集成方案在成为物联网下游终端客户明智之选的同时，自然也成为了物联网上游通信芯片原厂的发力重点。

对于物联网下游终端客户而言，SiP技术减少了芯片的重复封装，降低了布局与排线难度，也进一步缩短了物联网产品的研发周期，有助于行业用户研发的产品更快实现商业化落地。

苹果就是SiP技术的坚定拥护者，比如iPhone7 Plus中就采用了约15处不同类型的SiP封装技术，以便在智能手机功能不断丰富以及高性能的过程中仍保持其轻薄化。

SIP的小型化优势

①灵活性高，可依照客户或产品的需求进行定制化。

②降低生产及制造成本，如PCB层数降低50％，面积减小50％以上，PCB贴片点位减少及贴片工艺要求降低带来的成本节约。

③更高的可靠性及更低的故障率，一个SIP封装减少了数百个焊点及潜在故障点，同时使SOC免受环境条件的影响；

④大幅降低测试及调试难度，无需专业设备即可上手使用；

⑤大幅降低使用复杂度及开发难度，甚至SIP供应商还可以提供系统软件包服务，进而缩短开发周期及降低开发成本；

⑥帮助Tier 1将设计精力转移至系统功能，进而为客户创造更大的价值。

物联网下的新目标与预期值

近日，工信部联合国家网信办、科技部等八部委印发《物联网新型基础设施建设三年行动计划（2021－2023年）》也印证了这个观点。

行动计划提出，到2023年底，在国内主要城市初步建成物联网新型基础设施。

《行动计划》同时还讲到，到2023年底的一系列量化目标：

推动10家物联网企业成长为产值过百亿、能带动中小企业融通发展的龙头企业；

物联网连接数突破20亿；完善物联网标准体系，完成40项以上国家标准或行业标准制修订。

据相关统计显示，未来十年，联网的设备数量会增长20倍，这将带来高达7万亿美金的新增市场，随之而来的是大量的芯片机会。

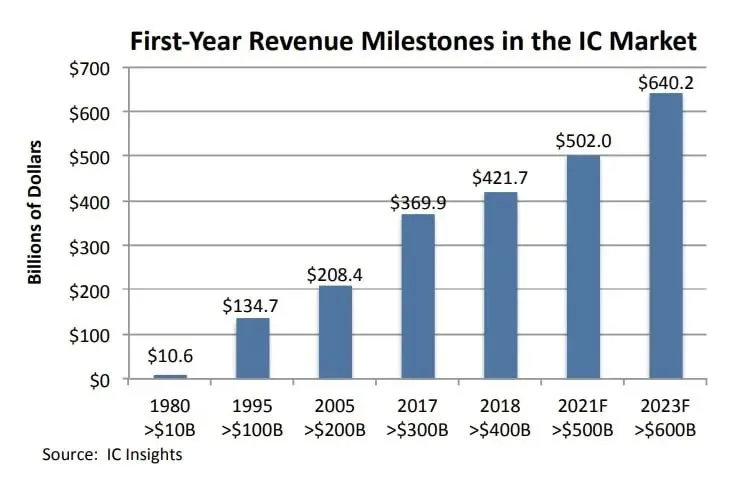

市场研究机构IC Insights发布的报告中指出，受益于市场的强劲需求，今年整体芯片市场的收入预计将提高24％，并突破史上首个5000亿美元大关。

预测期（2020－2025年）内芯片市场的年复合增长率将达到10．7％；到2023年，全球芯片市场收入将突破6000亿美元。

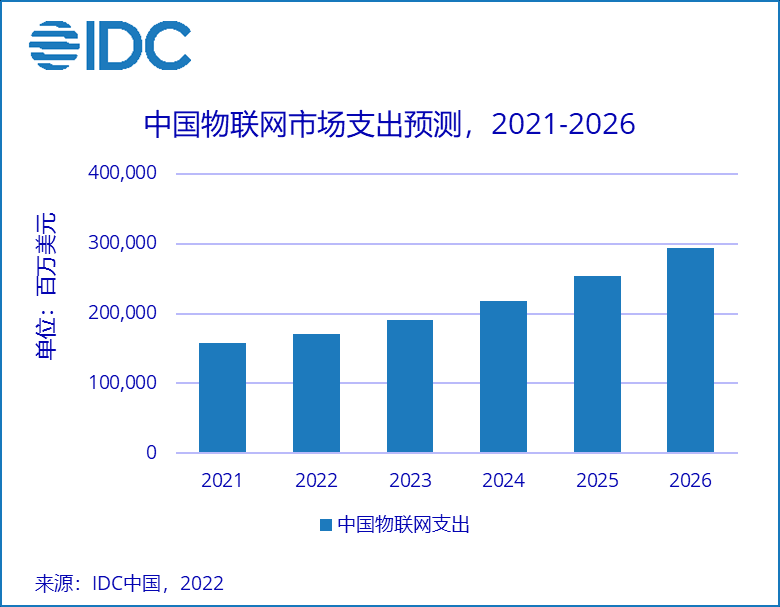

当前，中国作为全球最大的物联网市场，IDC最新预测数据显示，中国物联网企业级市场规模将在2026年达到2940亿美元，复合增长率（CAGR）13．2％。

随着物联网的快速兴起，毫无疑问系统级SiP芯片也将迎来快速发展机遇。

结尾：

封装已经处于大爆发阶段，封装形式层出不穷。同时，市场竞争局面将越来越复杂，研发周期变得越来越快，需要产业链厂商通力合作来应对其中的挑战。

部分资料参考：半导体行业观察：《系统级SiP芯片，物联网下一个竞争高地》，半导体工程师：《SIP封装工艺流程》，联想创投 ：《物联网时代的芯片产业新趋势》
