orcad中Browse功能是如何使用，有什么作用？

3.21 orcad中Browse功能是如何使用，有什么作用？

答：orcad的Browse功能，具体来说就是来浏览当前原理图中的一些元素，如器件、网络等，如图3-34所示，通过浏览功能能够快速的定位原理图中的元器件，网络等元素。

选中原理图根目录，点击菜单Edit→Browse命令，选择要浏览的元素即可，下面对主要的元素逐一做详细的说明。

图3-34 调用Browse功能示意图

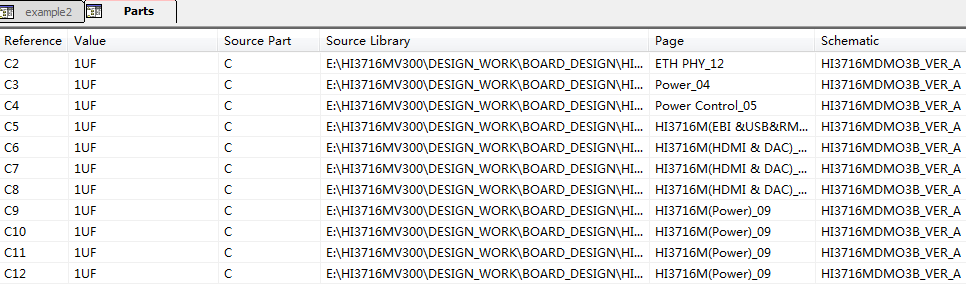

Parts：表示的是元器件，通过打开浏览器件的功能，如图3-35所示，可以看到原理图中所有的元器件列表的一些参数：Reference是器件位号，value是器件的型号，source part是器件封装名称，source library是器件封装来源，page是器件所在原理图页面，Schematic是指器件所属原理图工程；

图3-35 浏览器件示意图

NETS：表示的是网络，通过打开浏览网络的功能，如图3-36所示，可以看到原理图所有网络的一些参数：Object Id表示是对象标识，一般是与网络名称一致，Net Name表示的是网络名称，page是网络所在原理图页面，Schematic是指网络所属原理图工程；

图3-36 浏览网络示意图

Flat Netlist：扁平的网络连接，包括不用页面的连接，在平坦式原理图中，所有的网络都是Flat Netlist，只有在层次化原理图中，部分的网络才是Schematic Net；

Port与Off-page：这两个都是查看原理图中的分页连接符；

Title Blocks：浏览原理图中的的标题栏；

Bookmarks：浏览原理图中的的书签标记；

DRC Markers：浏览原理图中的DRC的标记符号；

Power pins：浏览原理图中的电源管脚管脚。
