科普知识 | 保险丝的分类

编排 | strongerHuang

微信公众号|嵌入式专栏

保险丝种类很多，有按保护形式分类、按使用范围分类、按体积分类、按额定电压分类、按分断能力分类、按熔断速度分类等。

下面介绍从按类型分类：

• 电流保险丝：贴片保险丝、微型保险丝、插片保险丝、管状保险丝；

• 温度保险丝：RH方块型、RP电阻型、RY金属壳；

• 自恢复保险丝：插件、叠片、贴片。

电流保险丝

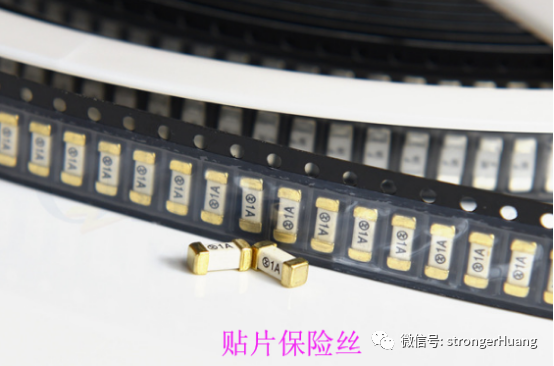

贴片保险丝：有0805、1206等规格，采用薄膜技术以精准地控制电气特性，由于体积较小，因此比较适合于空间受限应用中的电路提供次级保护的理想选择，例如手持式的可携带电子设备以及各种仪器仪表。

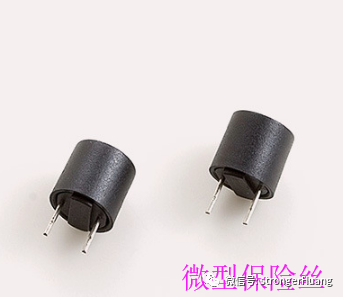

微型保险丝：

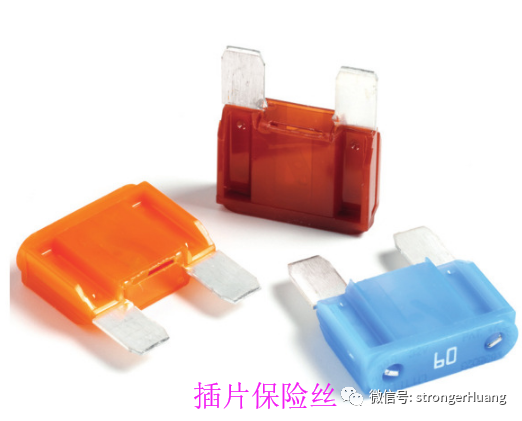

插片保险丝：多见于汽车使用场合，有时候也叫叉栓保险丝。

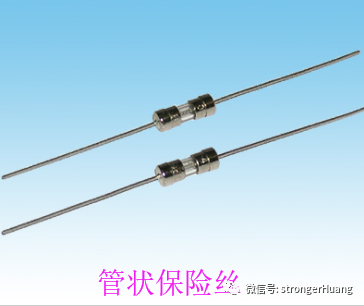

管状保险丝：这种很常见，特别是开关电源等各种电源应用场合。

温度保险丝

是一种不可恢复的一次性热敏保护器件，有RH、RF、RY等系列，产品外观结构精巧、密封性好、动作温度灵敏可靠、电流冲击影响小、耐振动，主要应用于电风扇、电饭锅、电炒锅、消毒柜等。

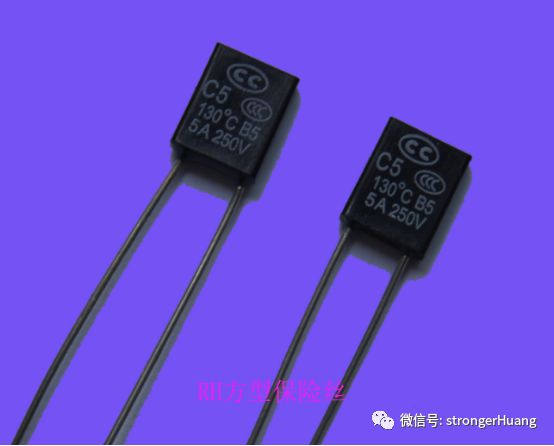

RH方型温度保险丝：外观是塑料方壳外形，方块式温度保险丝，一般呈低熔点合金型。

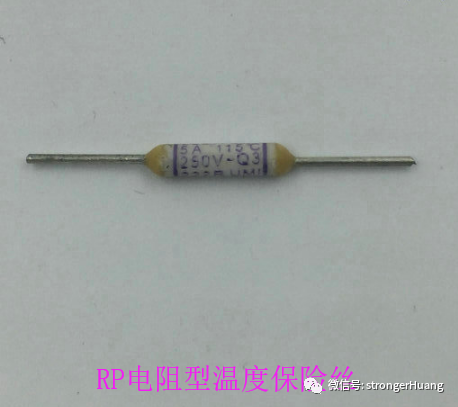

RP电阻型温度保险丝：一般呈低熔点合金型。

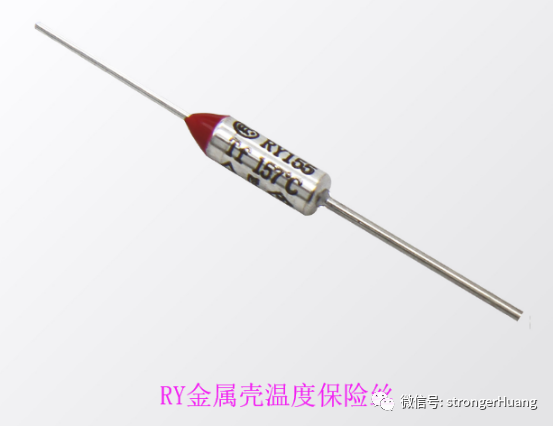

RY金属壳温度保险丝：采用金属做外壳、用有机化学物质作感热体，感应灵敏，动作准确，密封式结构，性能可靠。用于电饭煲、电吹风、电动机等。

自恢复保险丝

这是一种电流过大导致电路呈现开路状态的可自动恢复的保险丝，属于多次利用型，适合于过载保护电路。

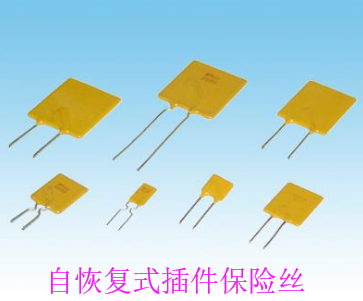

插件自恢复保险丝：

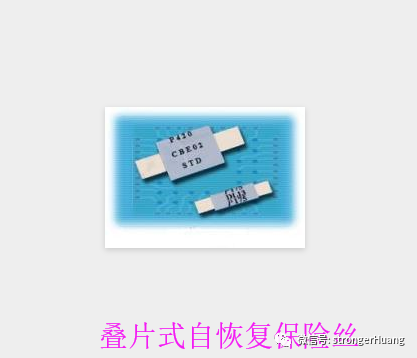

叠片式自恢复保险丝：

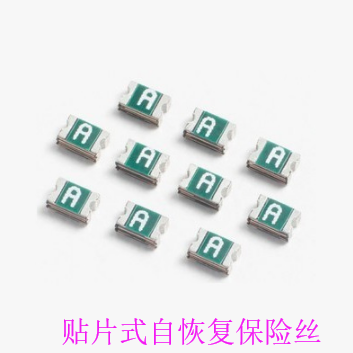

贴片式自恢复保险丝：
