床上的螨虫和灰尘能引起人体多种过敏与不适症状，影响睡眠质量，危害健康。很多家电品牌都推出了手持的床上吸尘器，通过拍打松动灰尘，再配合吸尘器强力吸走灰尘和螨虫，同时还具有紫外线杀菌功能，除螨杀菌，消除过敏原。
Morphyrichards摩飞推出了一款无线手持除螨仪，内置大容量锂电池，通过内置滚刷拍打加上强力无刷吸尘器，轻松去除灰尘，还原舒适的睡眠体验。
充电头网已经拿到了摩飞这款手持除螨仪，这款除螨仪为内置电池设计，无需拖拉电线，还内置UV紫外线灯管，有效杀灭细菌，并配合滚刷结构拍打，吸尘器吸走灰尘，深层清洁。下面充电头网就对其进行详细拆解，一起看看产品用料和做工。
摩飞电器无线手持除螨仪开箱
床上的螨虫和灰尘能引起人体多种过敏与不适症状，影响睡眠质量，危害健康。很多家电品牌都推出了手持的床上吸尘器，通过拍打松动灰尘，再配合吸尘器强力吸走灰尘和螨虫，同时还具有紫外线杀菌功能，除螨杀菌，消除过敏原。
Morphyrichards摩飞推出了一款无线手持除螨仪，内置大容量锂电池，通过内置滚刷拍打加上强力无刷吸尘器，轻松去除灰尘，还原舒适的睡眠体验。
充电头网已经拿到了摩飞这款手持除螨仪，这款除螨仪为内置电池设计，无需拖拉电线，还内置UV紫外线灯管，有效杀灭细菌，并配合滚刷结构拍打，吸尘器吸走灰尘，深层清洁。下面充电头网就对其进行详细拆解，一起看看产品用料和做工。
摩飞电器无线手持除螨仪开箱

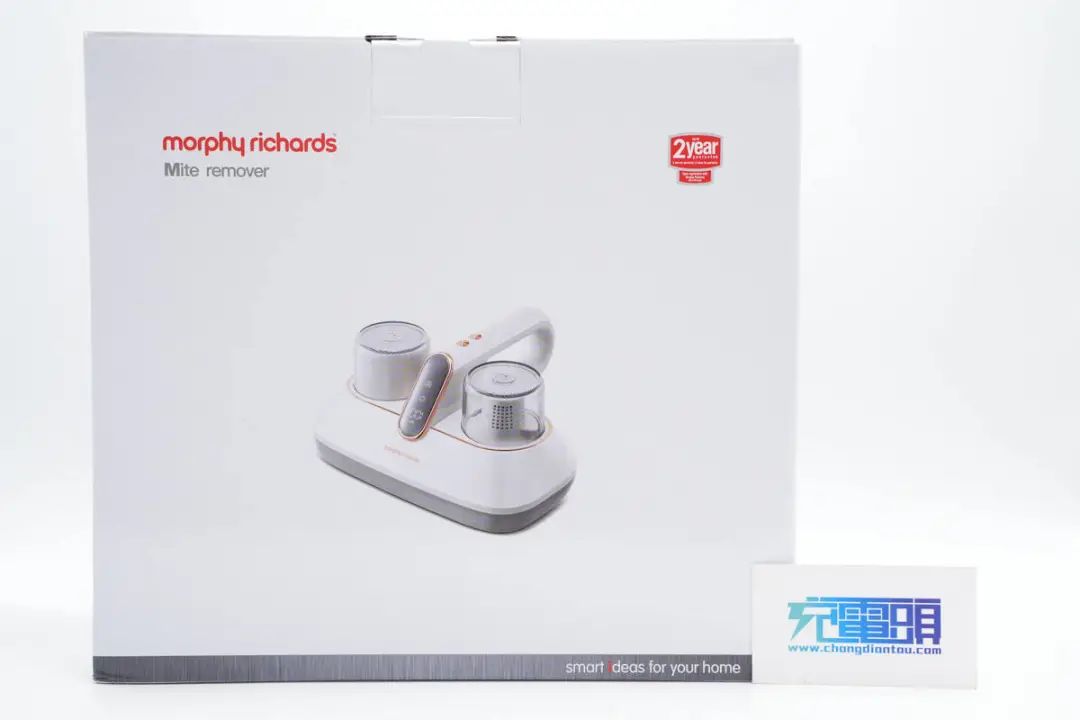

包装盒正面印有Morphyrichards品牌、产品外观以及2年质保标识。
侧面印有产品参数信息。

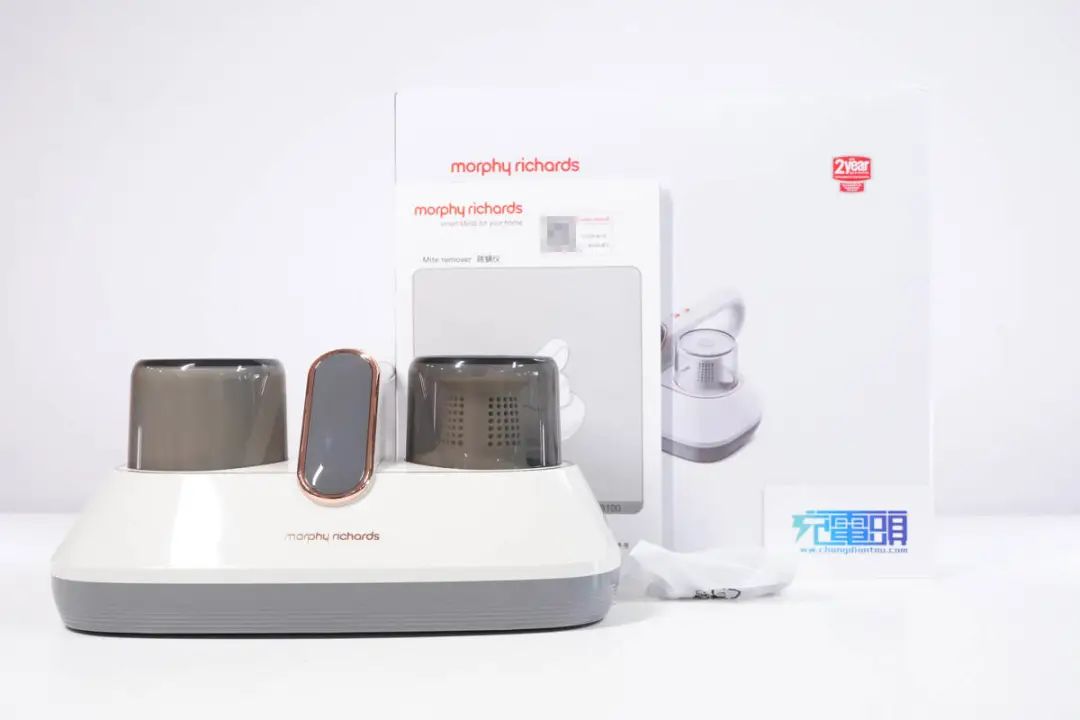

包装内含除螨仪、数据线以及使用说明书。

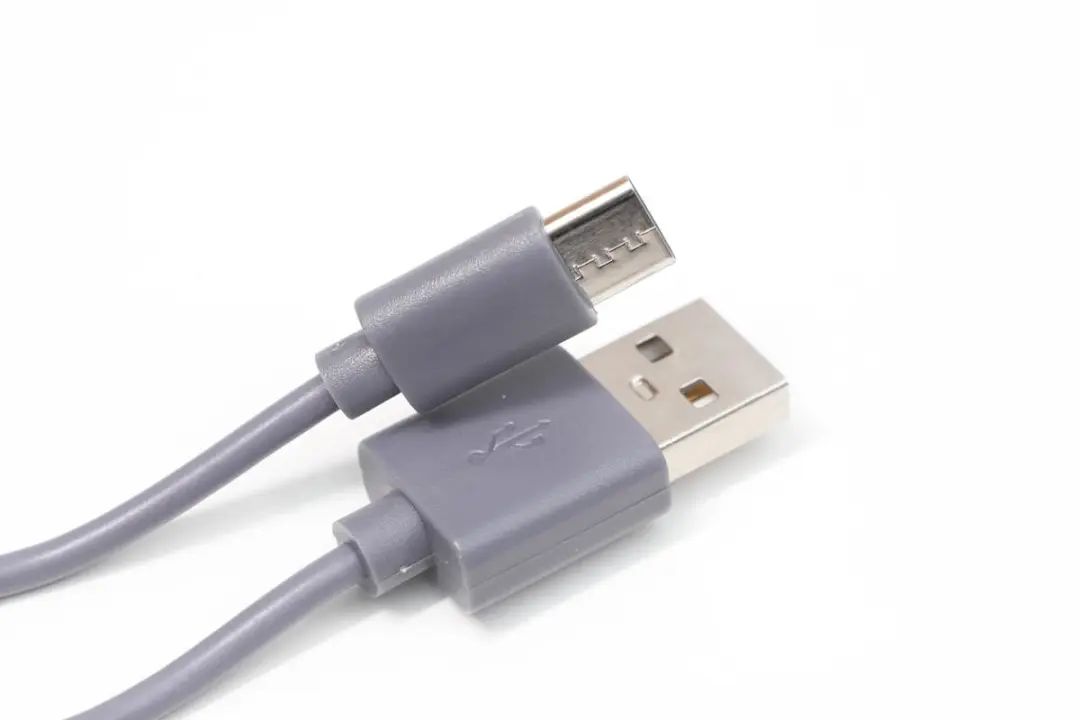

附带线缆是USB-A to USB-C线，线头外壳磨砂方便插拔。

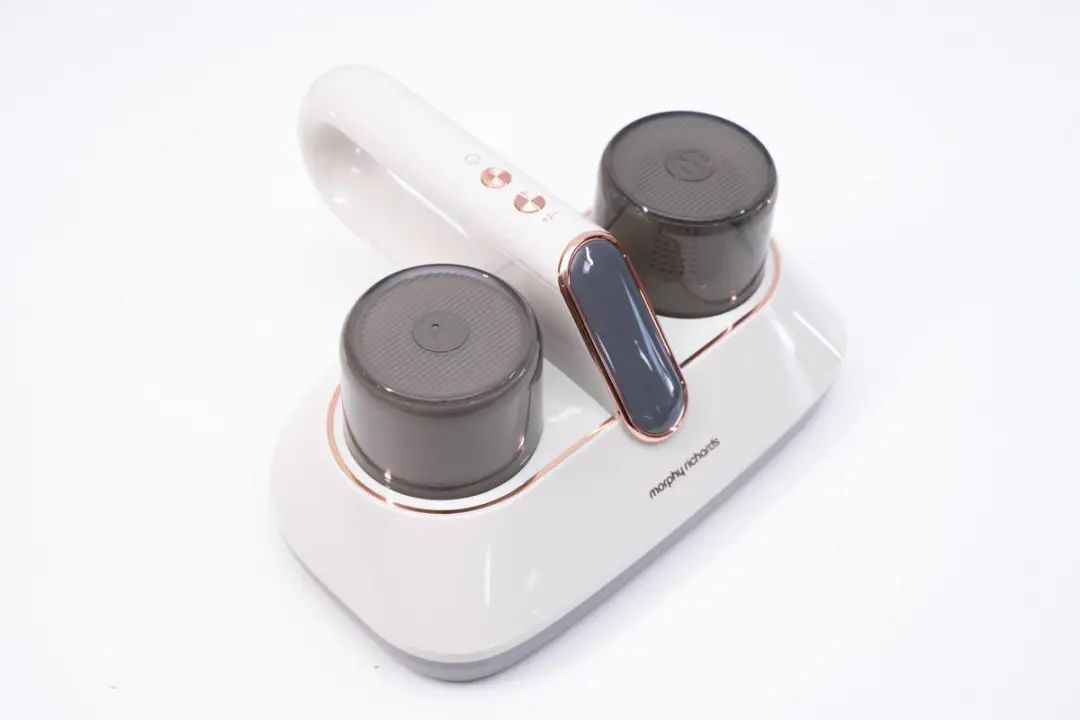

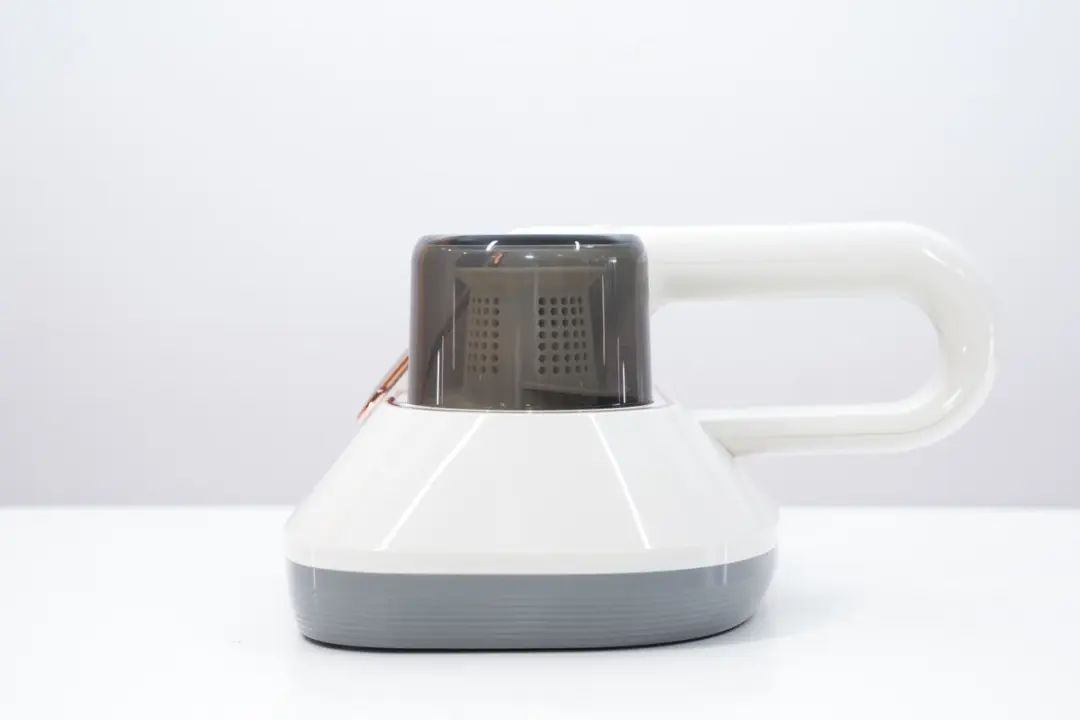

除螨仪采用PC材质塑料外壳，质轻易搬运使用。外壳高光亮面处理，按键、装饰环金色配色，让产品看上去更加精致。手柄造型圆润，持握手感好。

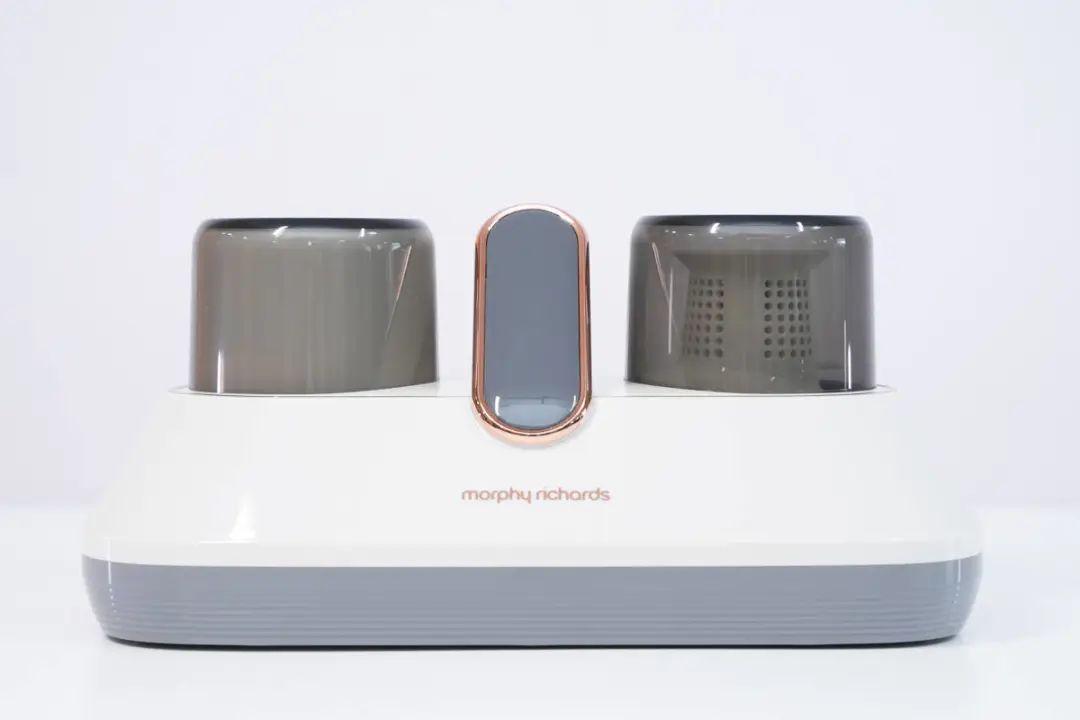

主机前端设计有Morphyrichards品牌，中间手柄前端设有隐藏功能显示屏。

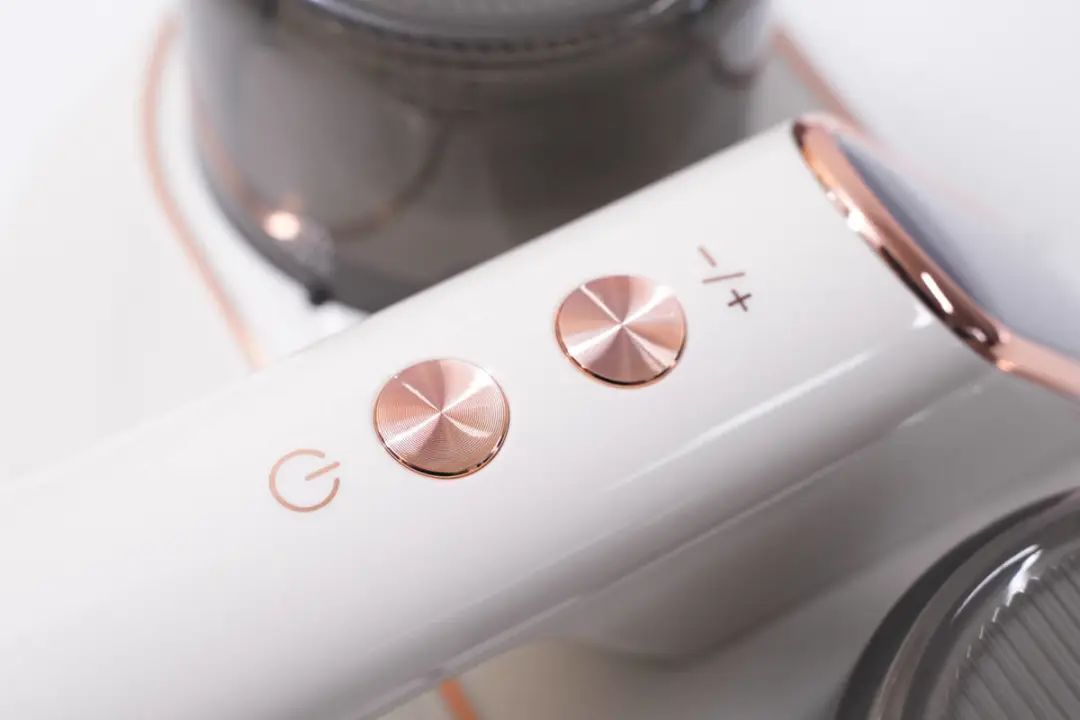

手柄顶部设有开关键和档位切换键，旁边印有相应标识。

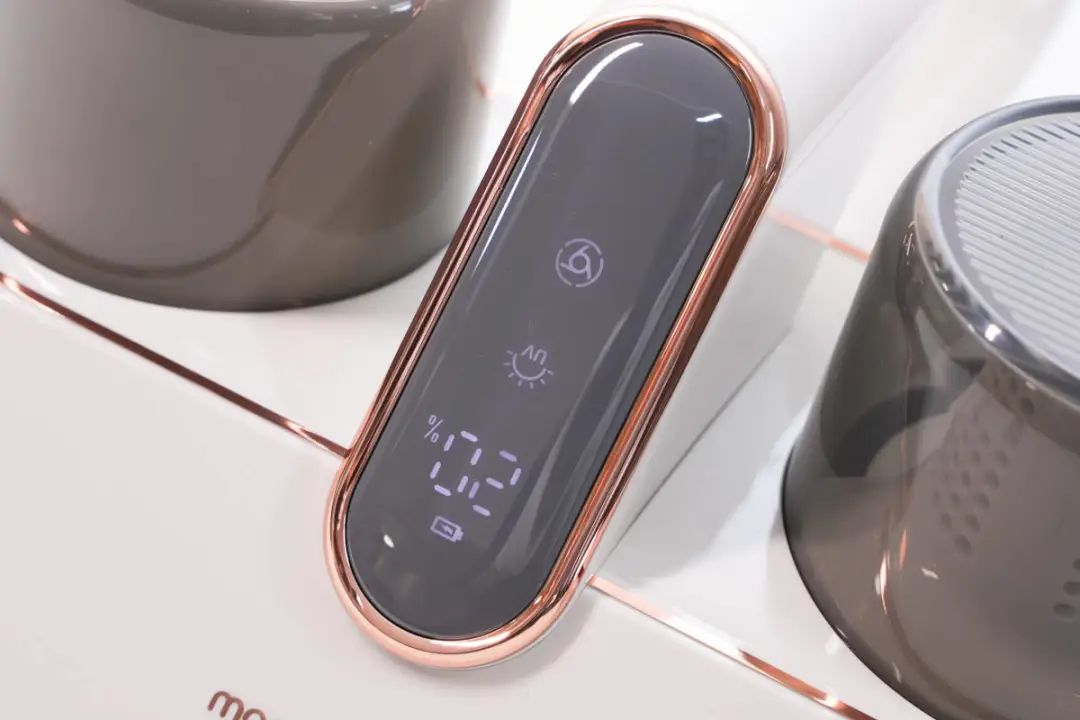

功能显示屏特写，从上到下依次是吸力显示灯（此时未亮）、滚刷显示灯、UV显示灯、电量显示灯以及充电显示灯，让用户对除螨仪实时状态一目了然。
顶部一侧设有尘杯组件，另一侧只有尘杯提升容量。尘杯灰色半透明设计，可见内部结构情况。

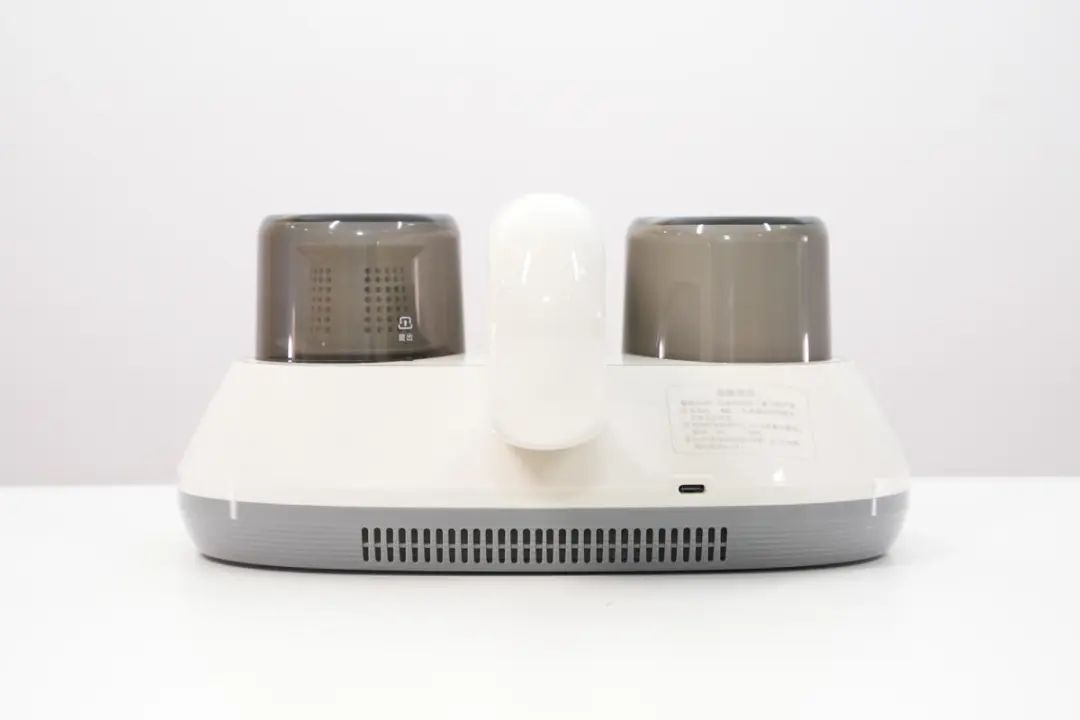

后方一览，尘杯上印有拔出提示标识。主机后方设有USB-C充电接口以及出风口。

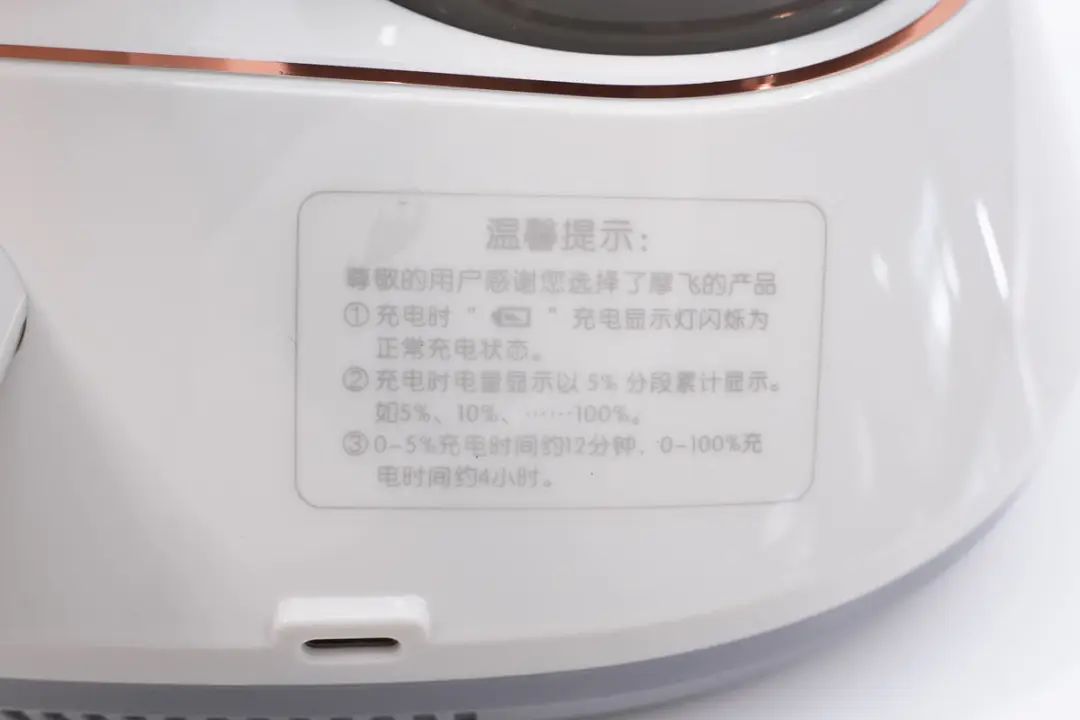

外壳上贴有温馨提示标签。

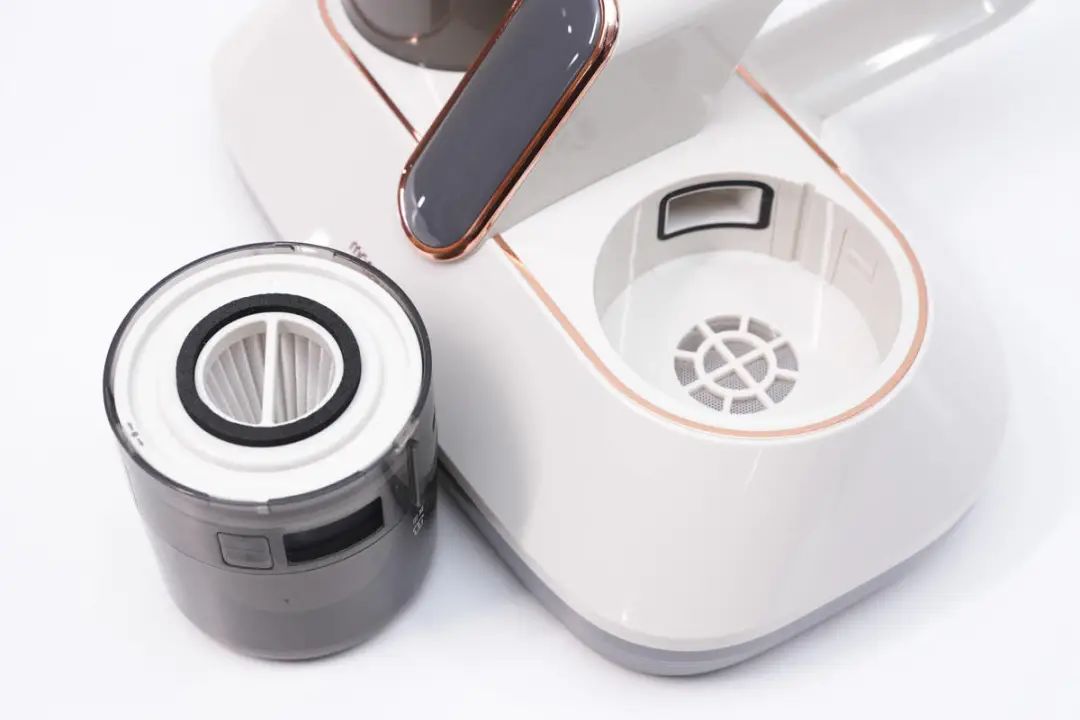

尘杯组件通过旋转锁扣固定，用户可以轻松取出进行清理或更换。

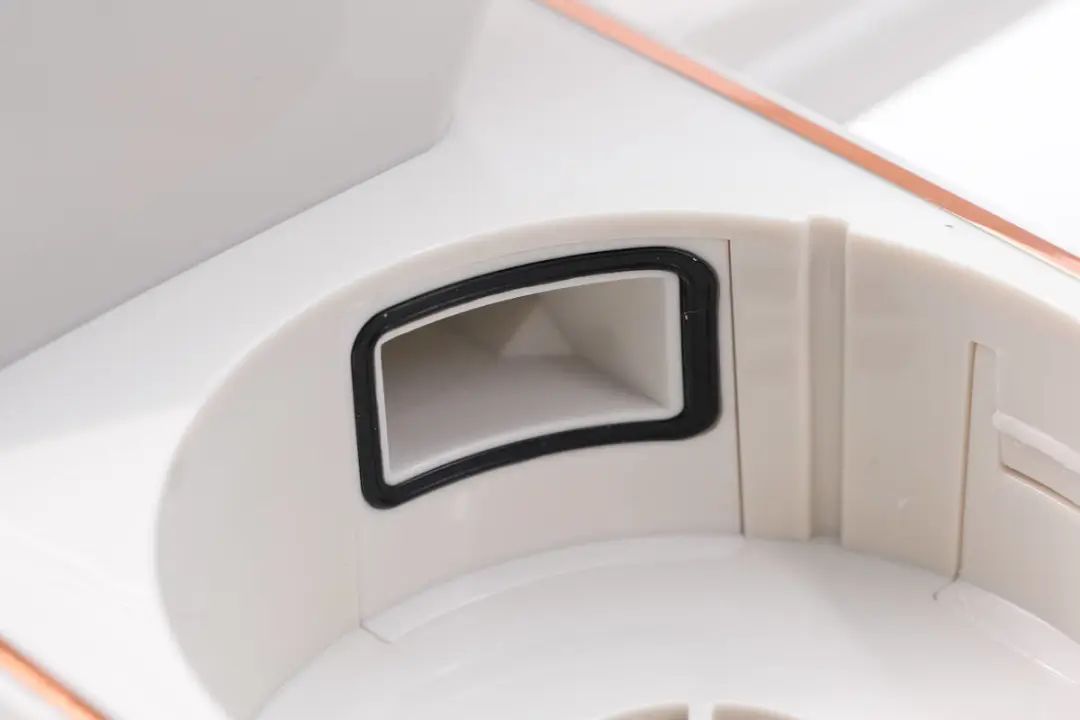

两侧尘杯通过内部隐藏通道连通，可以保证长时间使用无需频繁清理。

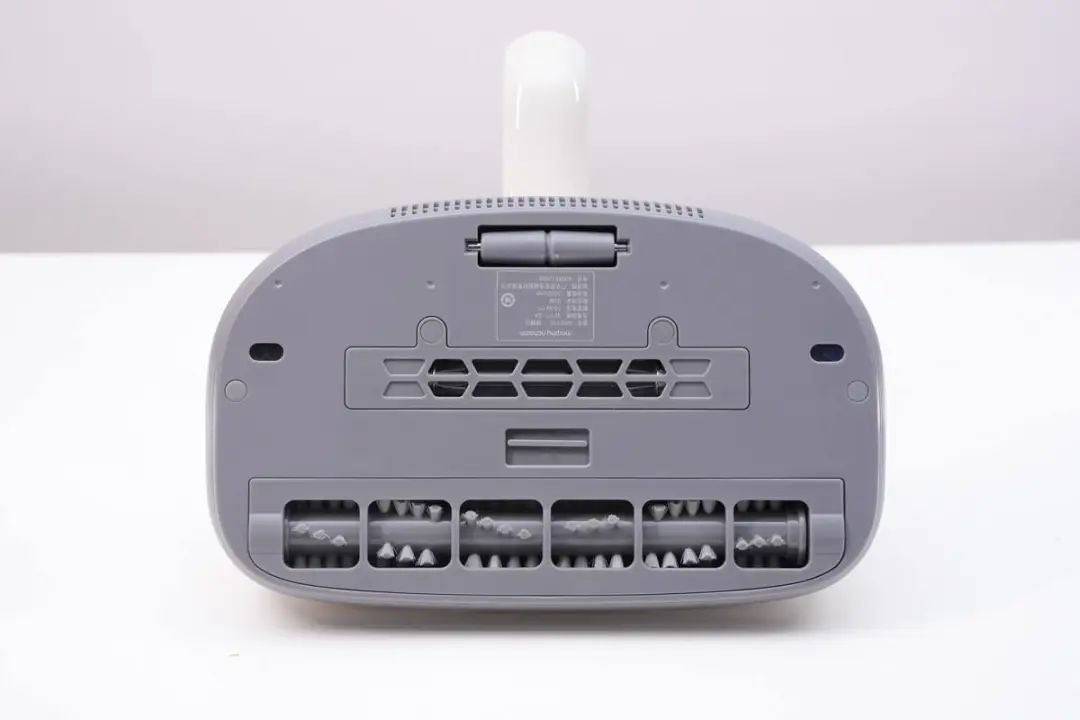

除螨仪底部设计也是相当丰富。

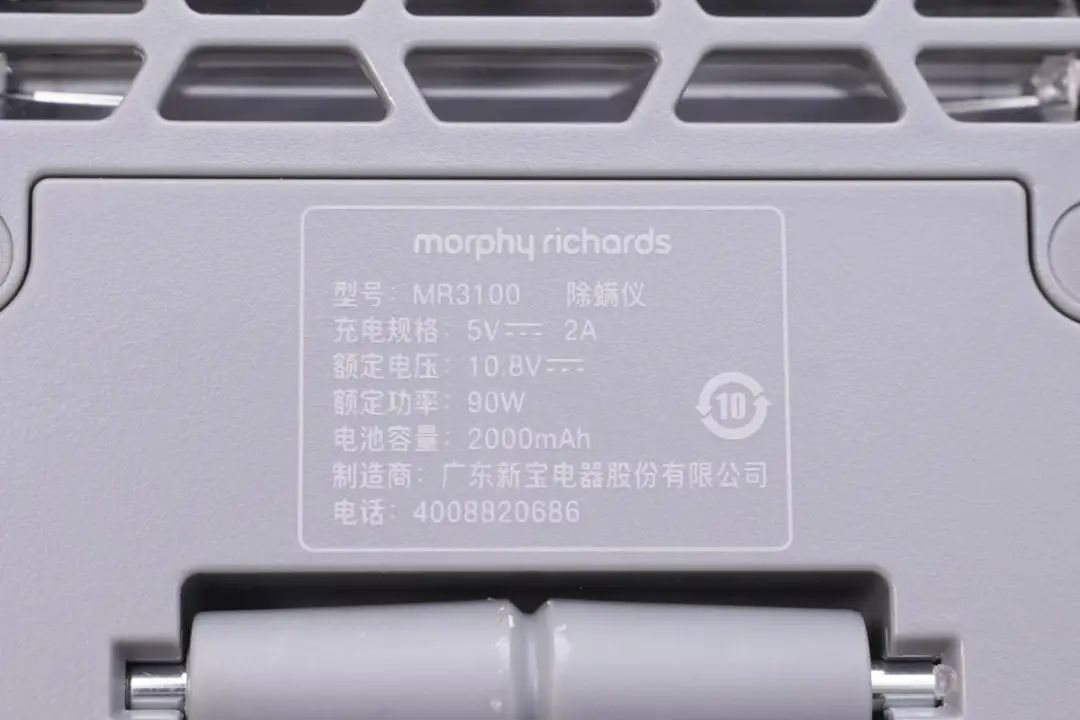

产品型号为MR3100，充电规格为5V2A，额定电压10.8V，额定功率90W，电池容量2000mAh，制造商为广东新宝电器股份有限公司

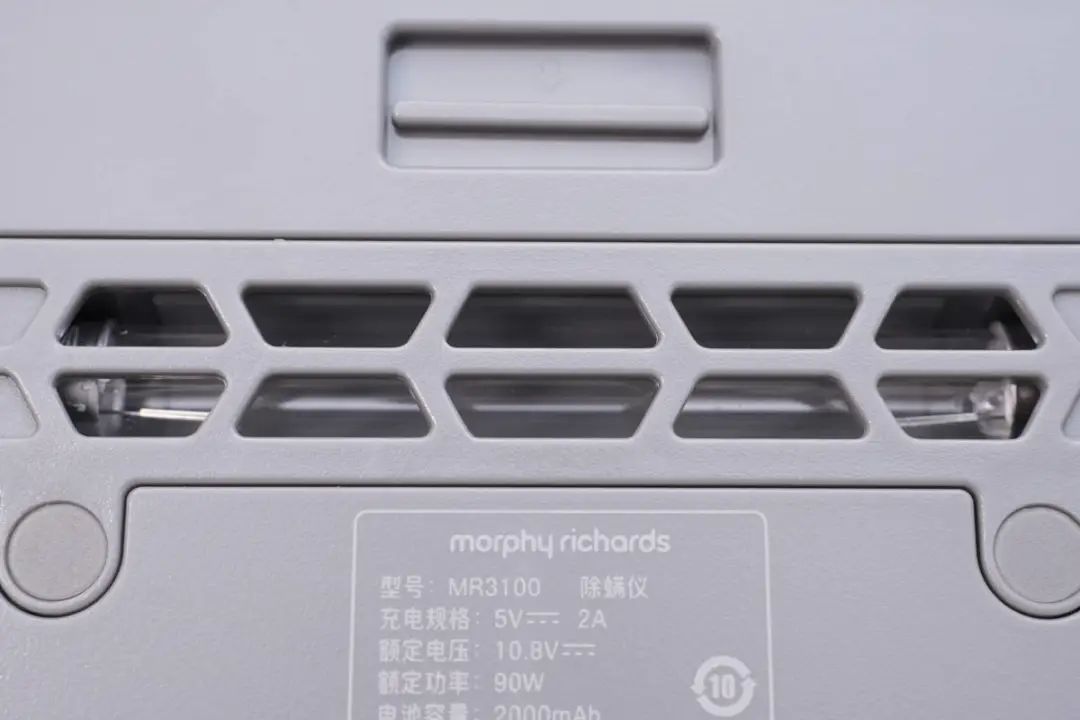

中间设有UV灯，通过镂孔的盖板保护。

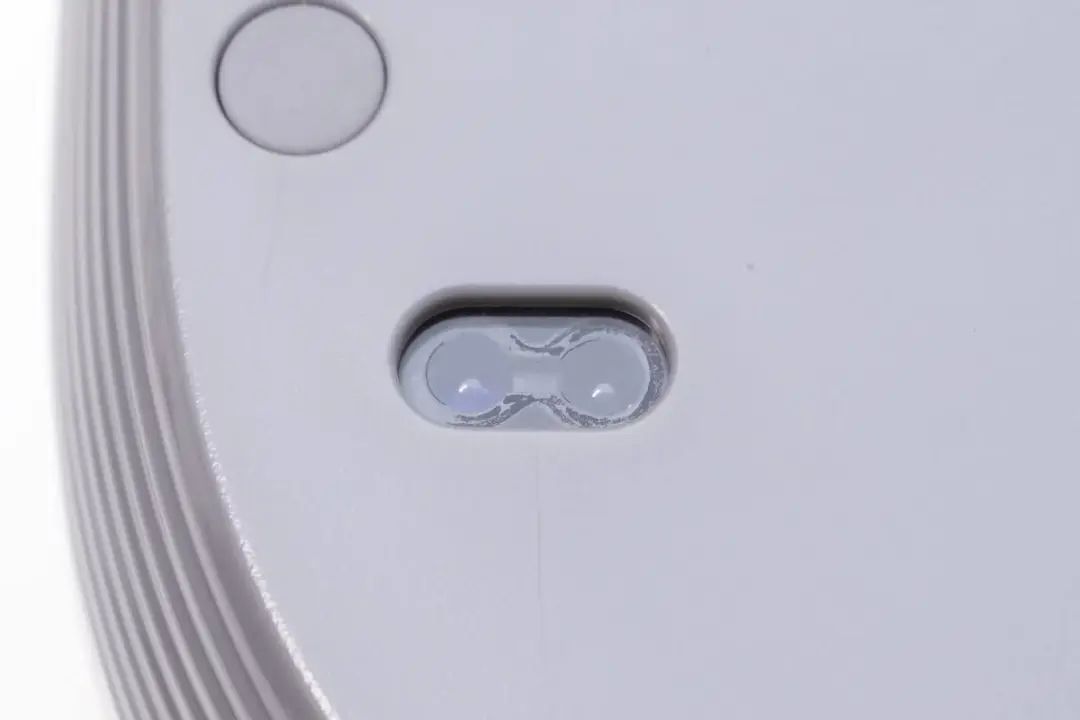

感应灯特写，两侧各有一个。

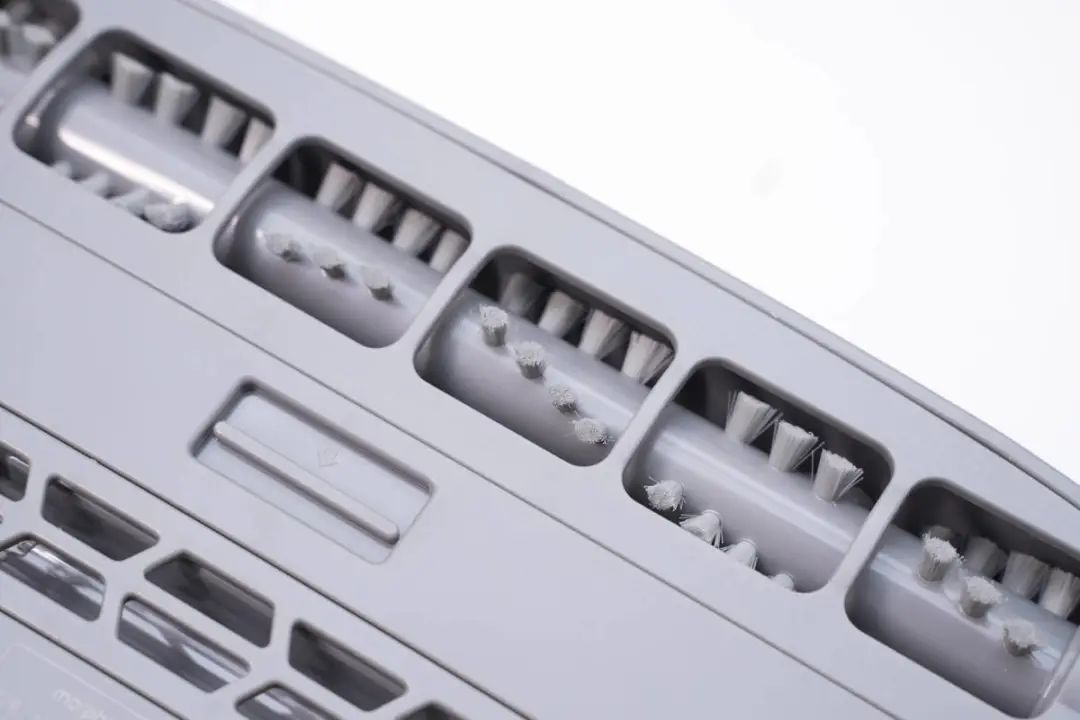

滚刷特写，旁边设有滚刷盖开关。

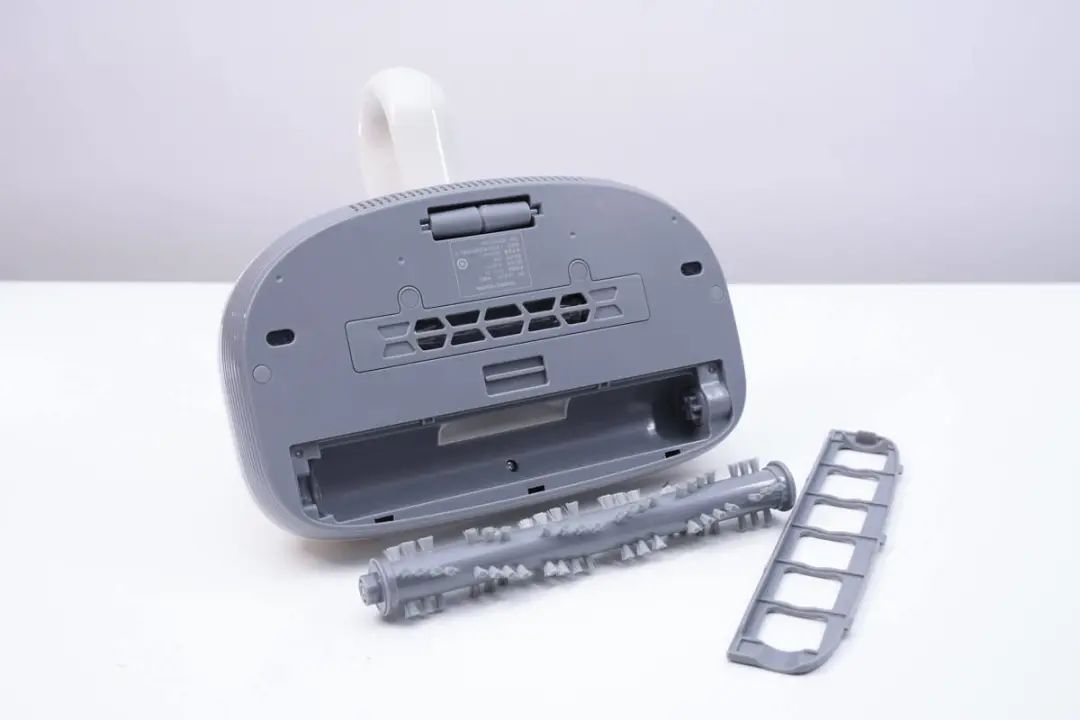

打开即可将滚刷取出。

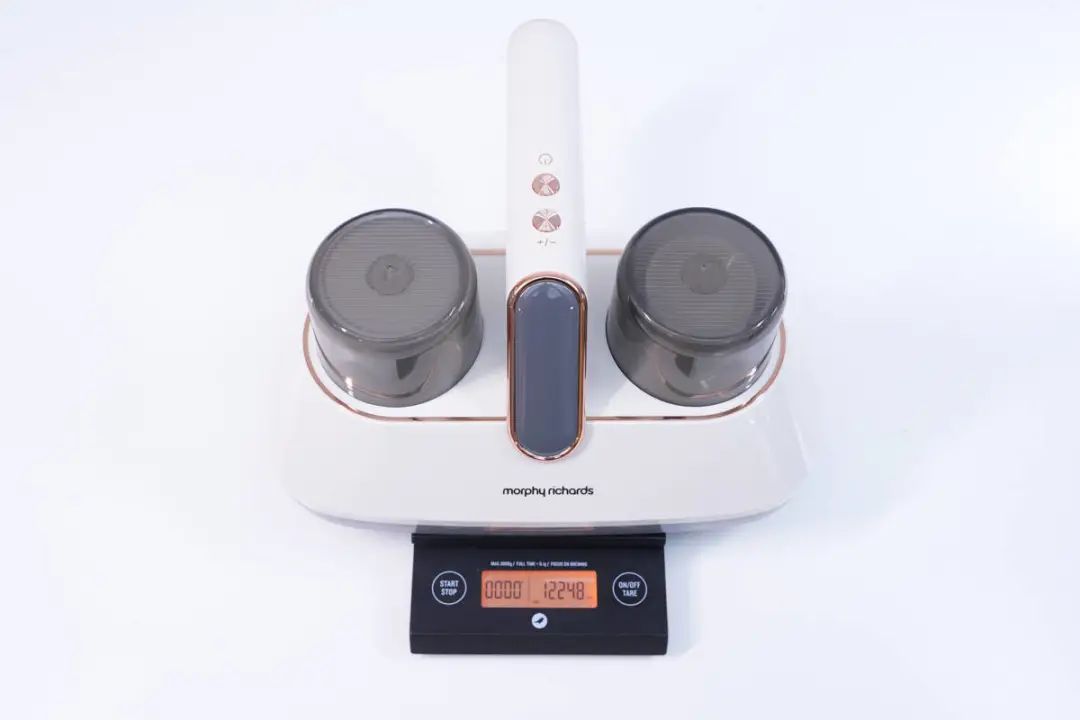

除螨仪净重约为1225g。

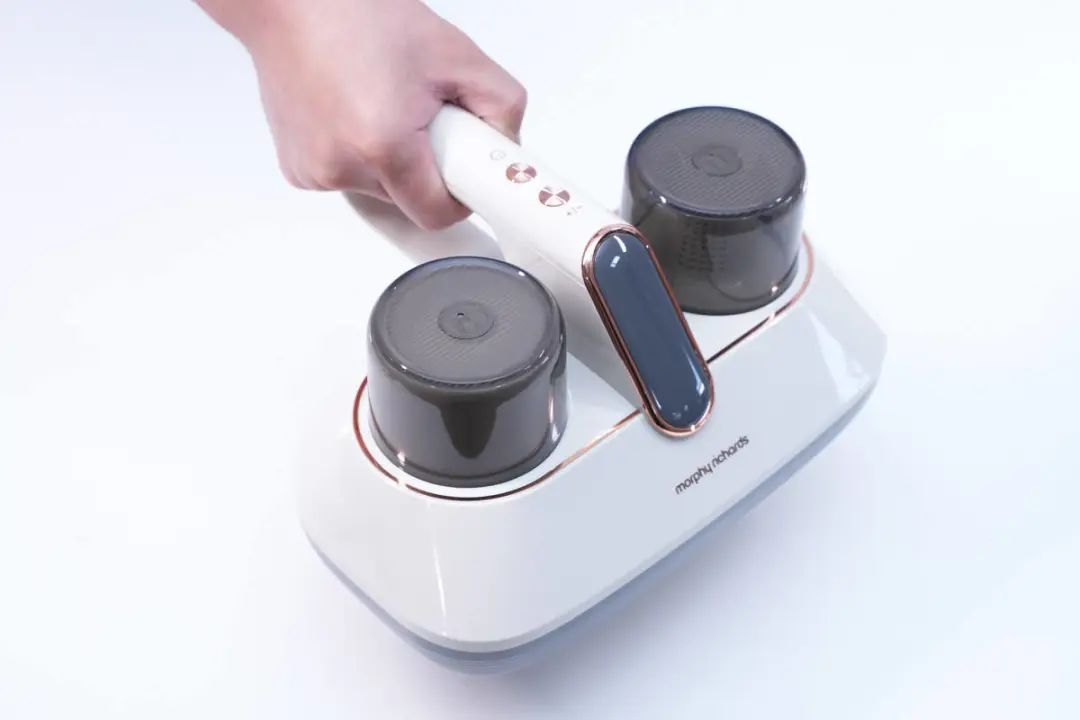

产品持握场景一览。

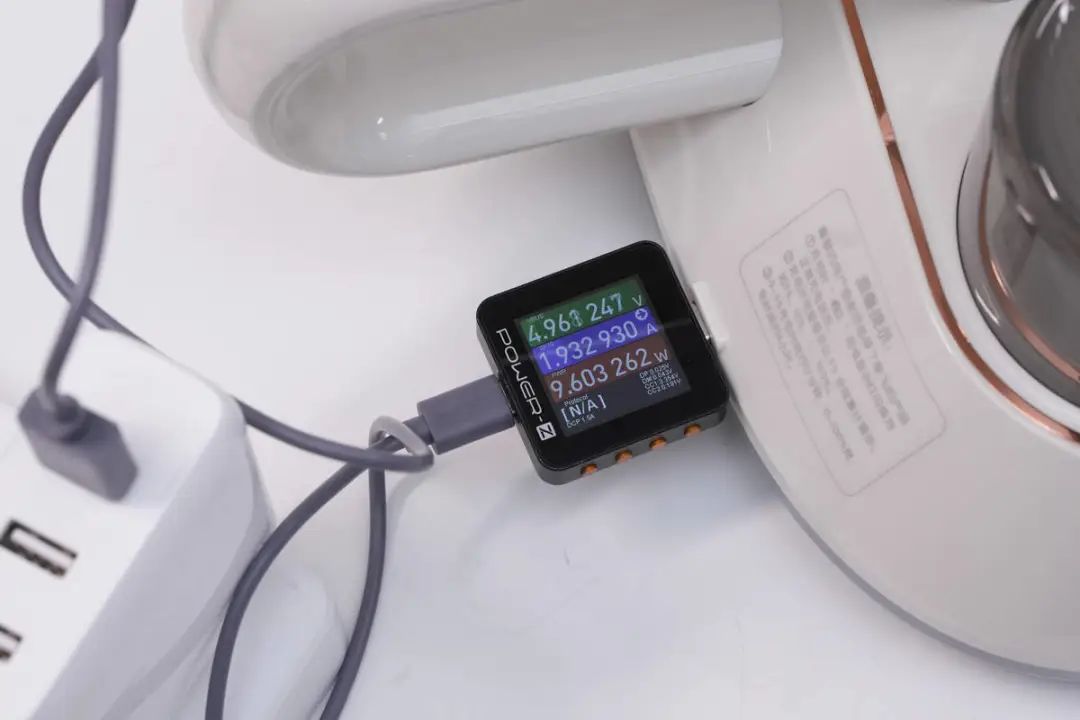

给除螨仪进行充电，通过ChargerLAB POWER-Z KM002C测得充电功率为4.96V 1.93A 9.6W。
摩飞电器无线手持除螨仪拆解
看完了除螨仪的外观设计以及外部配件，下面就继续进行拆解，看看内部设计和用料做工如何。

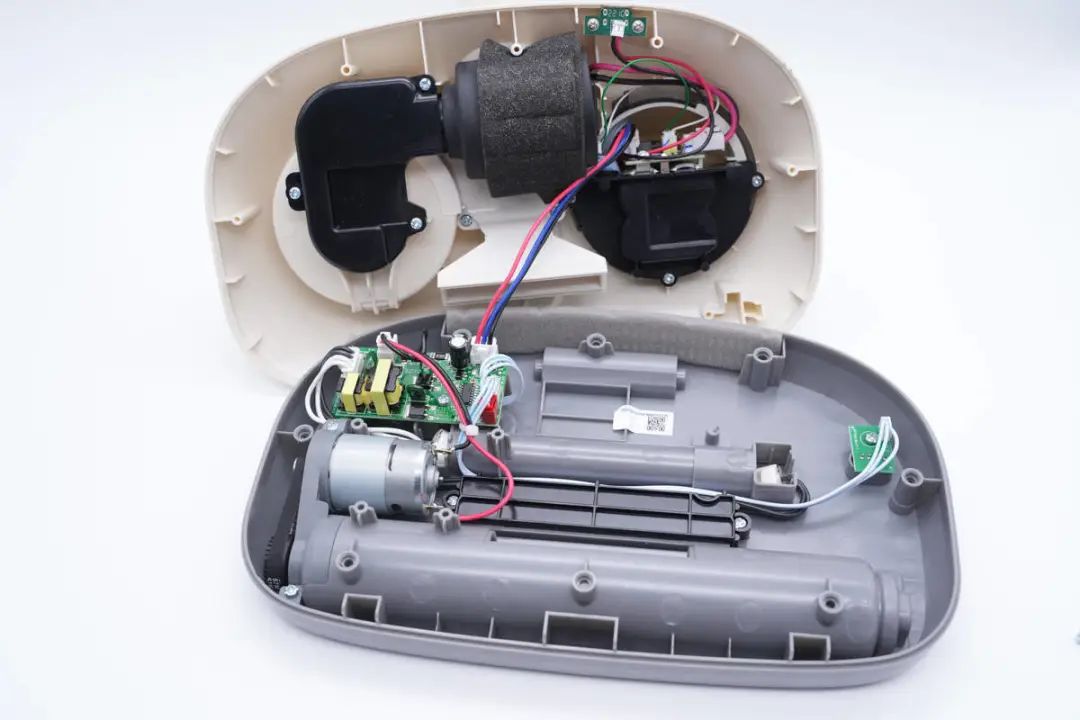

首先拧开外壳的固定螺丝，拆开除螨仪外壳，内部功能模块之间均通过导线与连接器连接。
排线用于连接底部外壳的上的PCB，用于为底壳上的滚刷电机和紫外线灯供电。

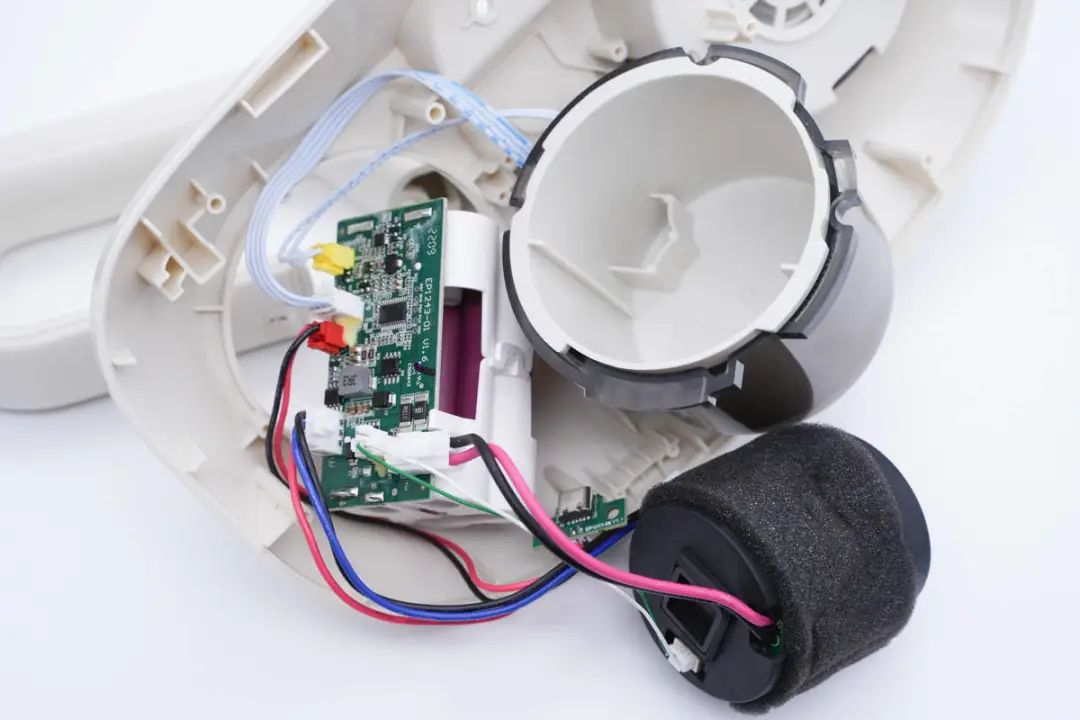

手柄内部为电池模块，无刷吸尘器风机和USB-C充电输入接口。

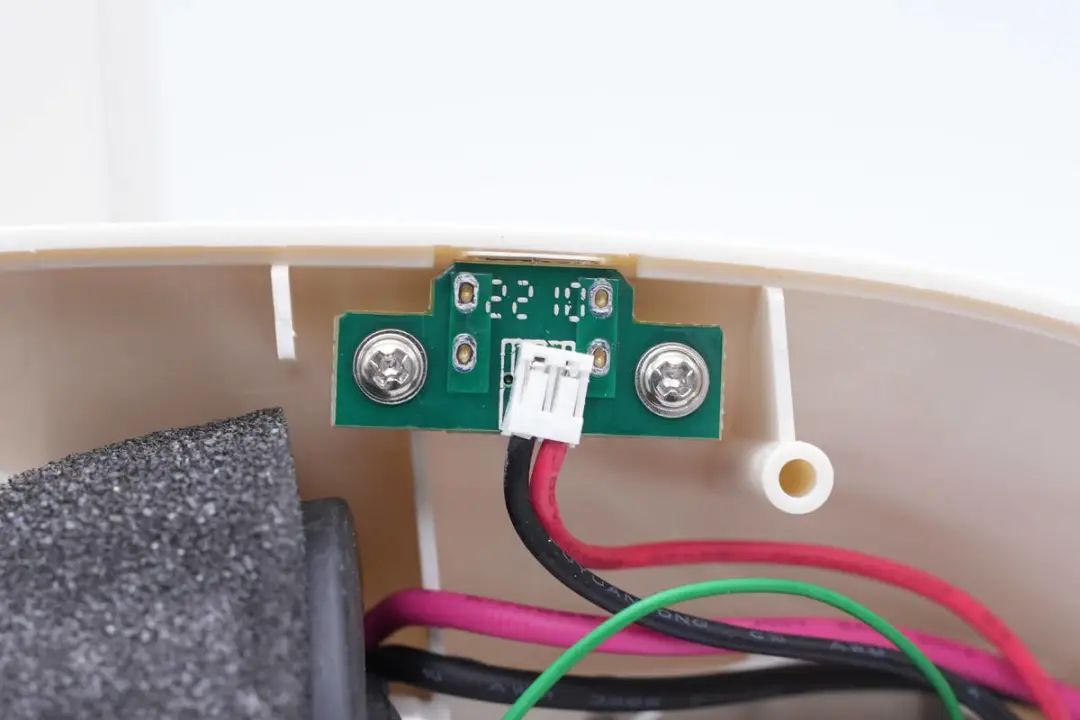

USB-C充电输入接口焊接在独立的小板上，并使用螺丝固定在外壳上。

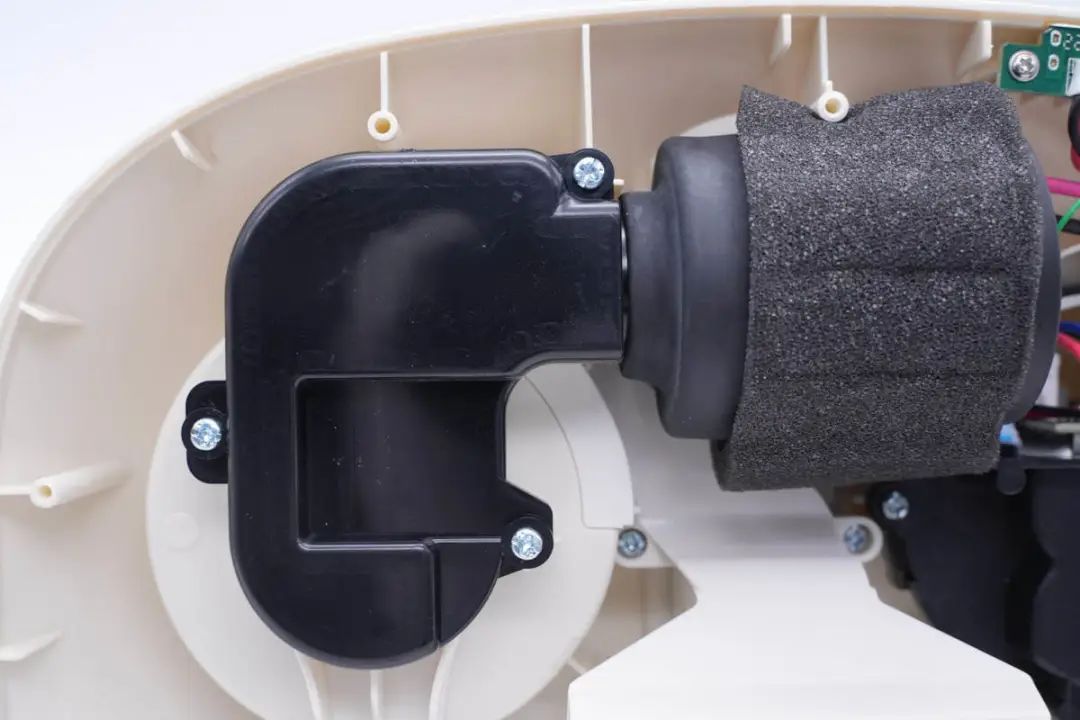

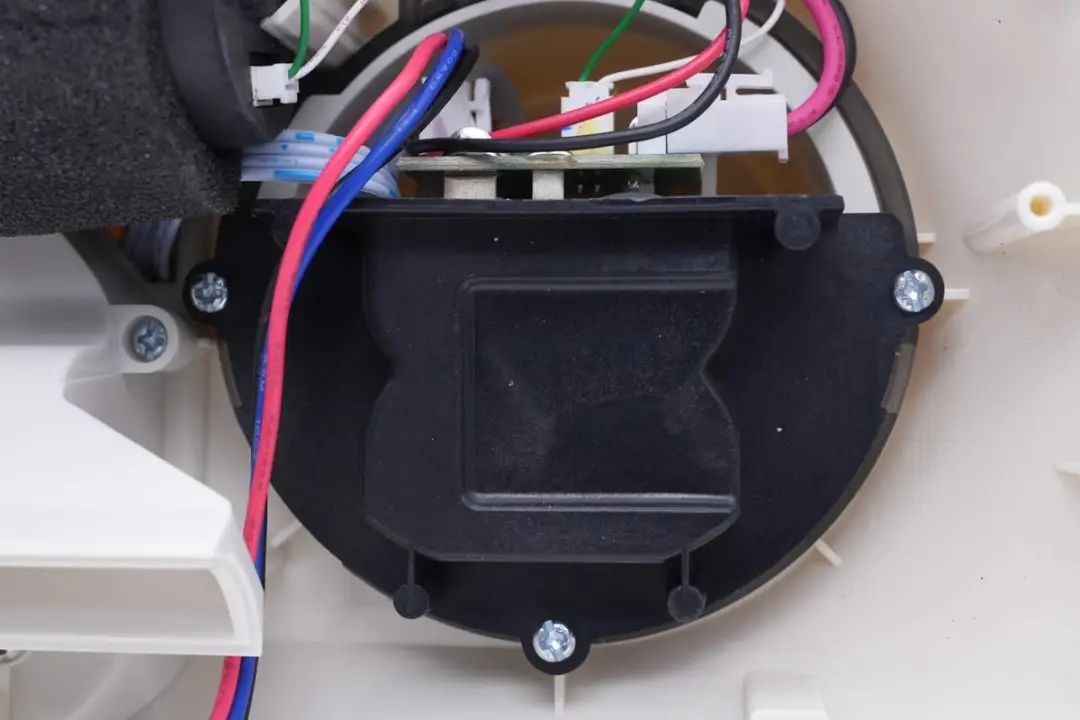

吸尘器无刷风机与连接导管，气流通过滤筒，由无刷风机吹出。
另一侧为电池模块，采用螺丝固定在壳体内部。

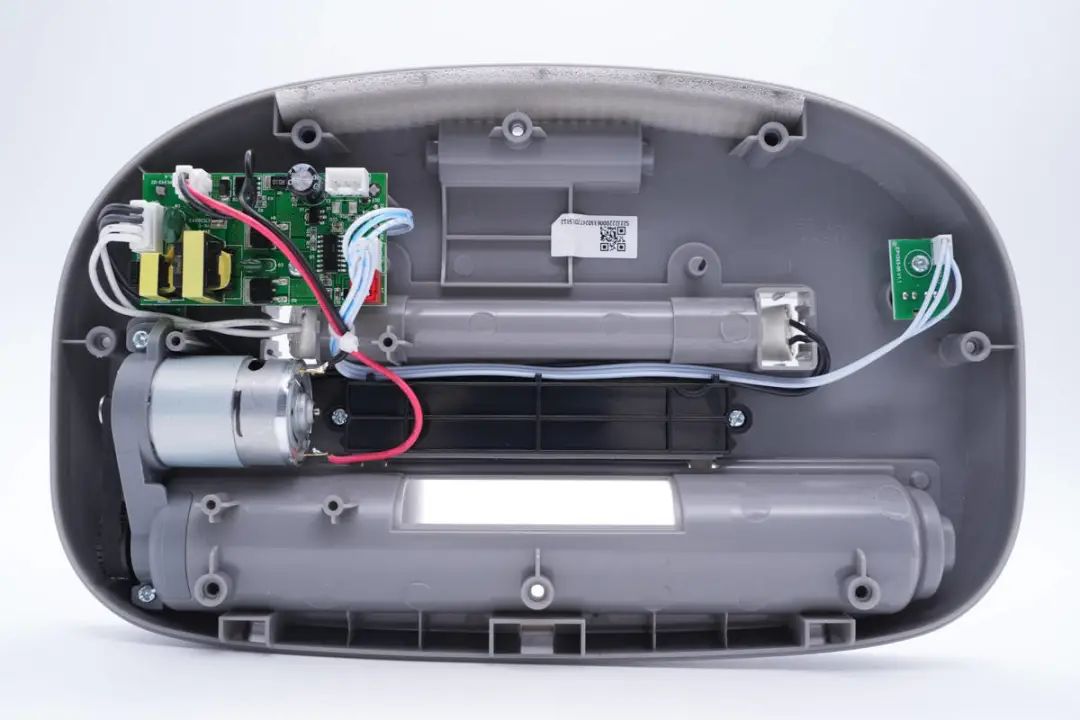

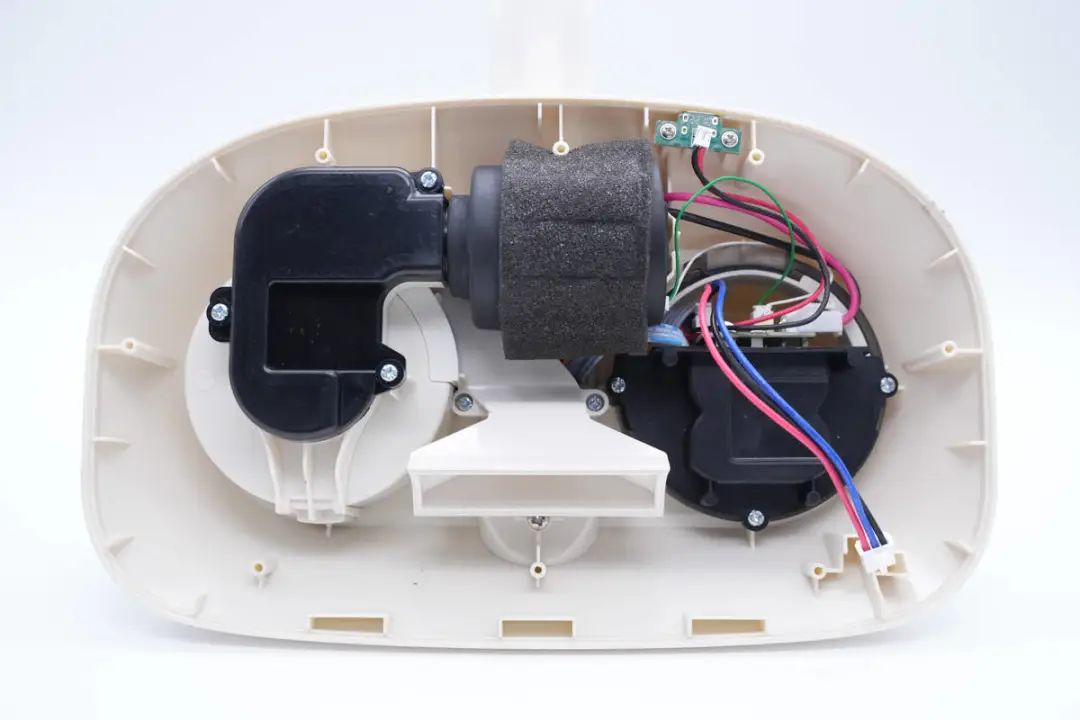

底壳内部是滚刷驱动电机和紫外线灯，以及避免紫外线泄露的红外线距离传感器。

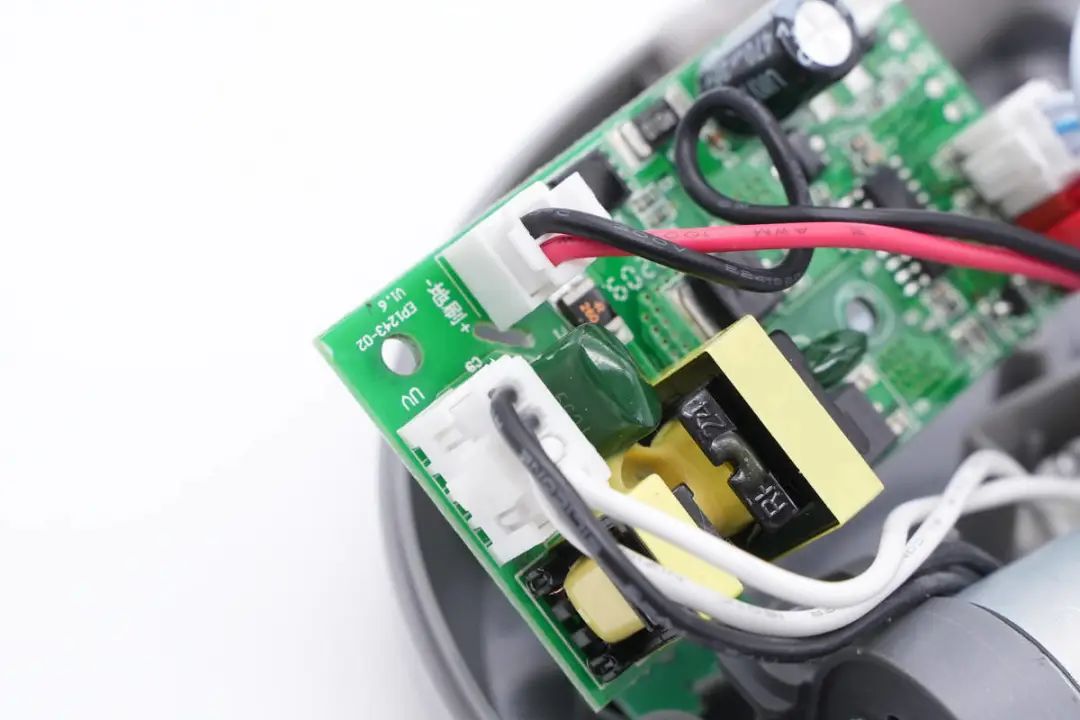

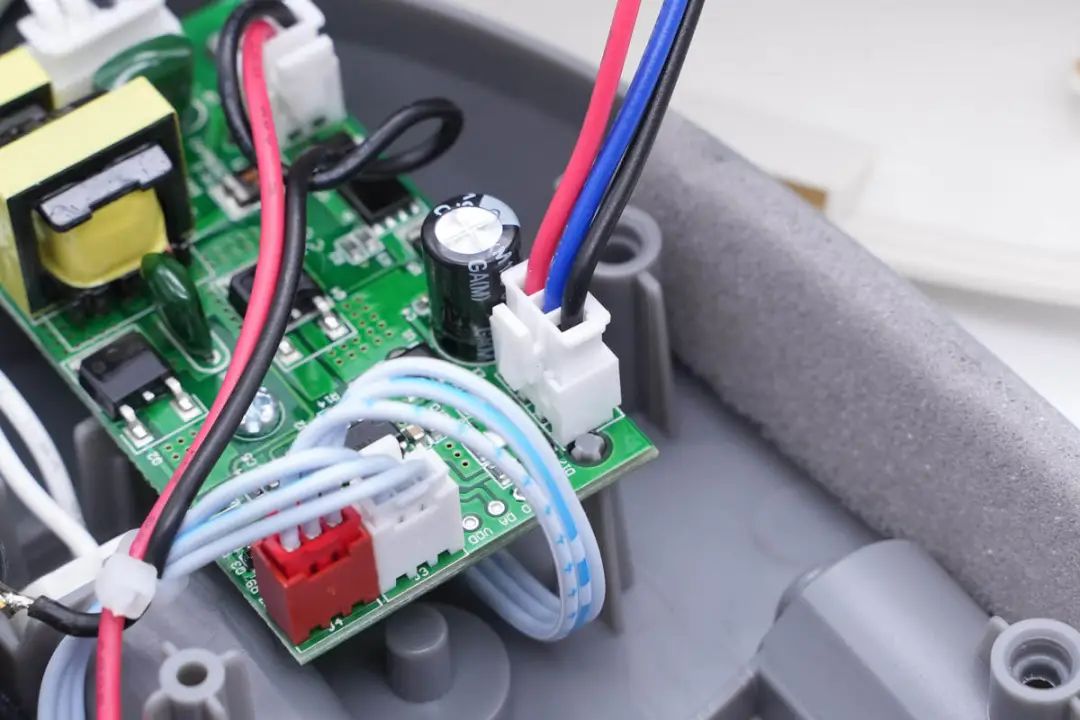

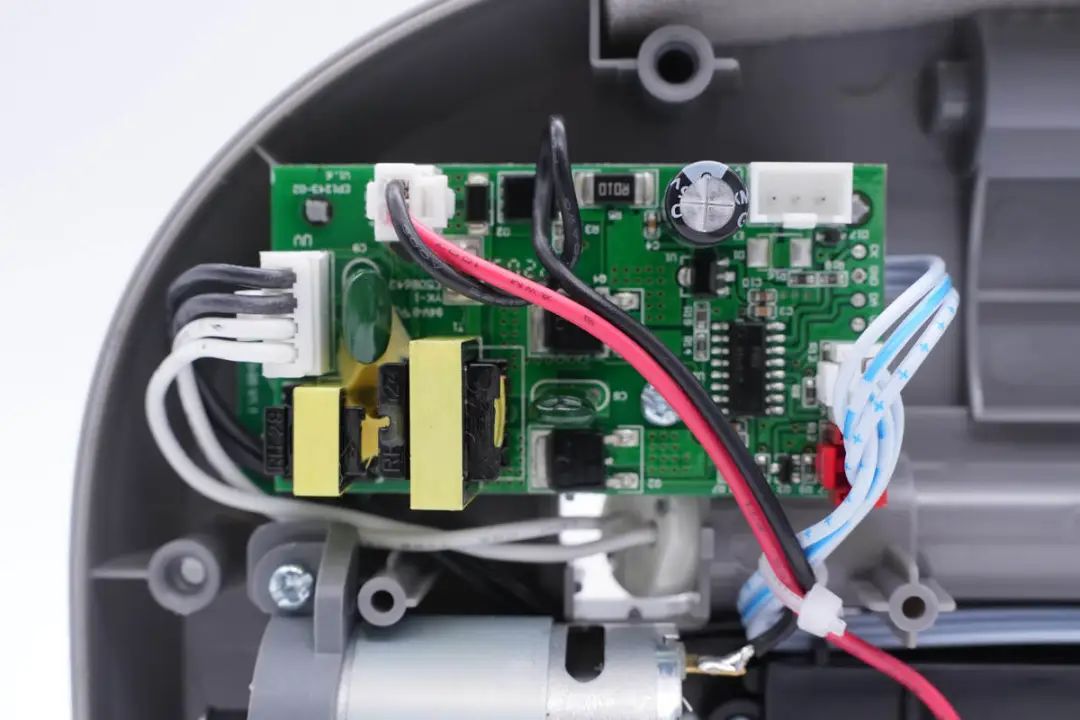

滚刷电机驱动和紫外线灯驱动电路都设计在底座的小板上。

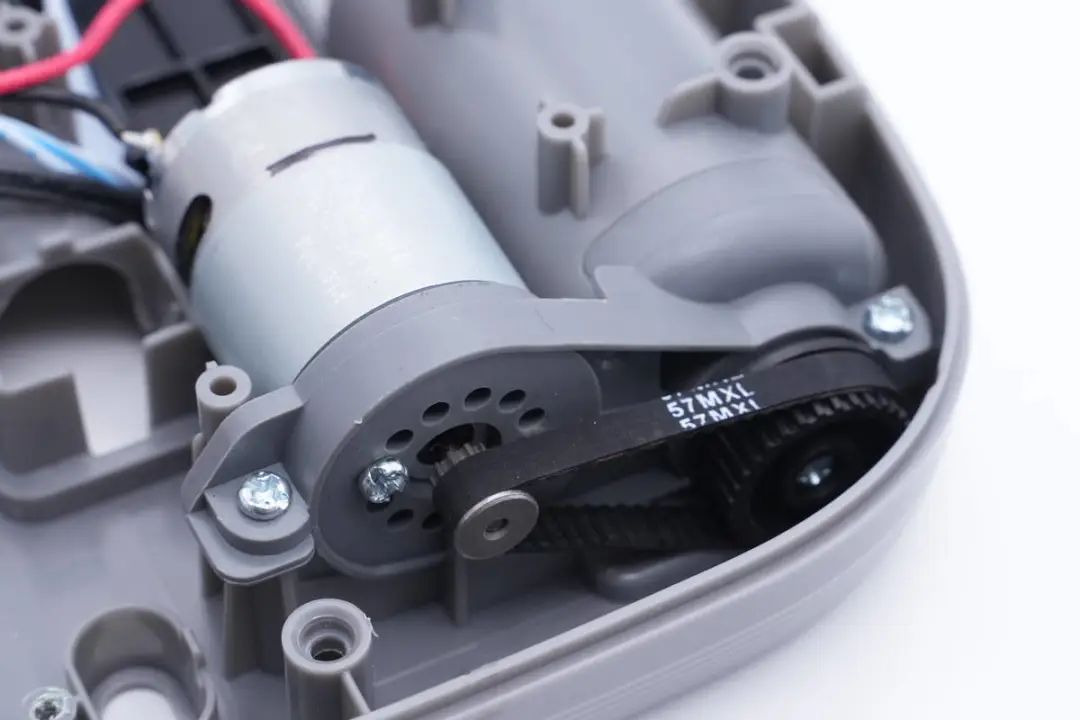

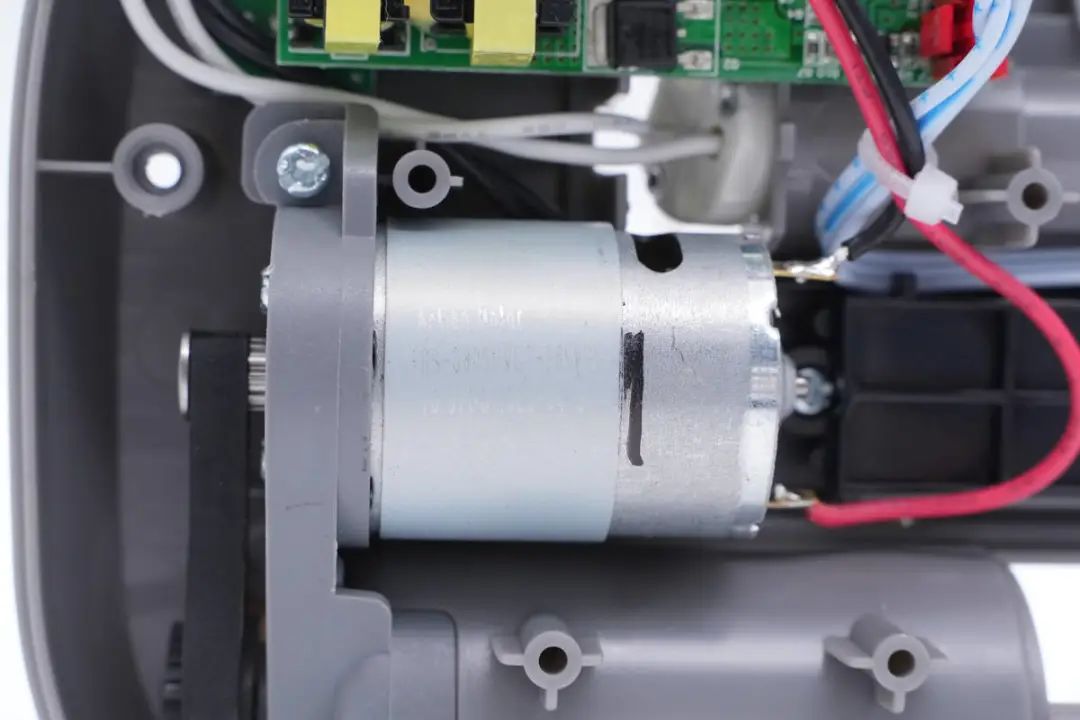

用于驱动滚刷的有刷电机特写。

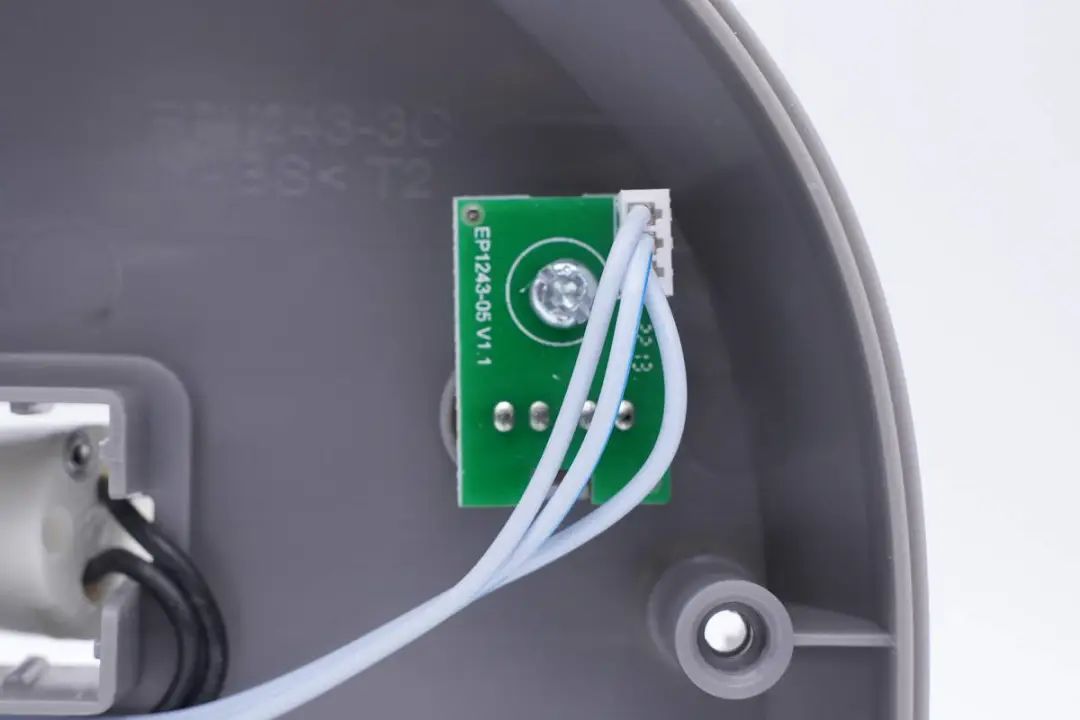

红外线距离传感器特写。

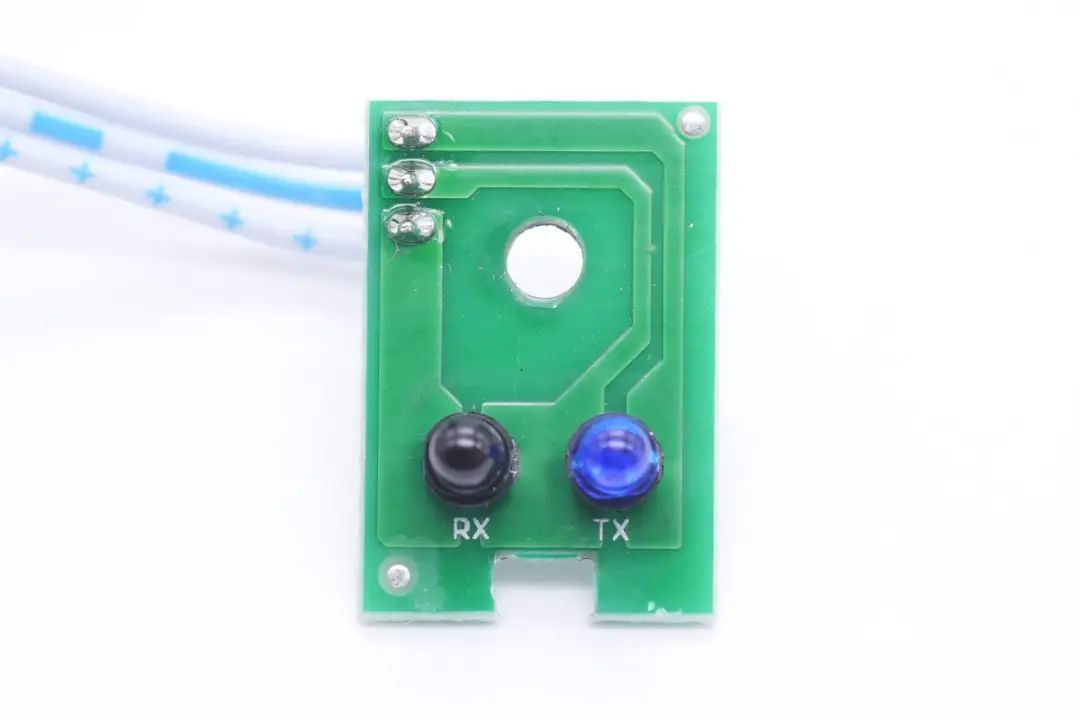

正面是蓝色红外发射管和黑色红外接收管。

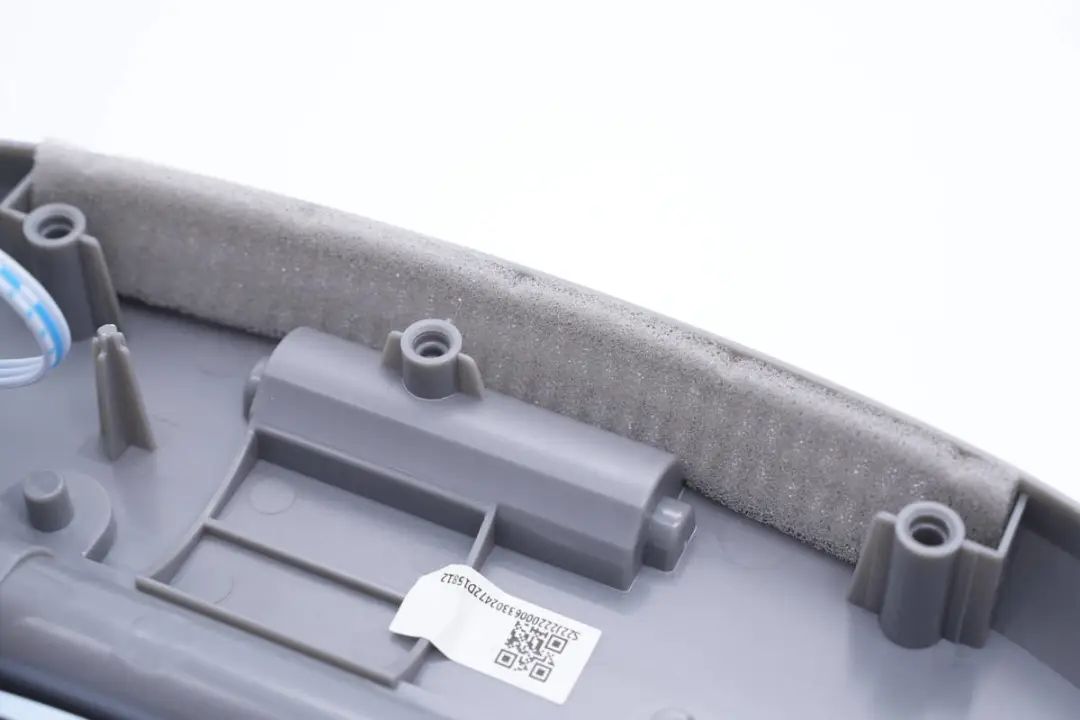

过滤排气的海绵。
小板通过连接器连接电机和紫外线灯管。

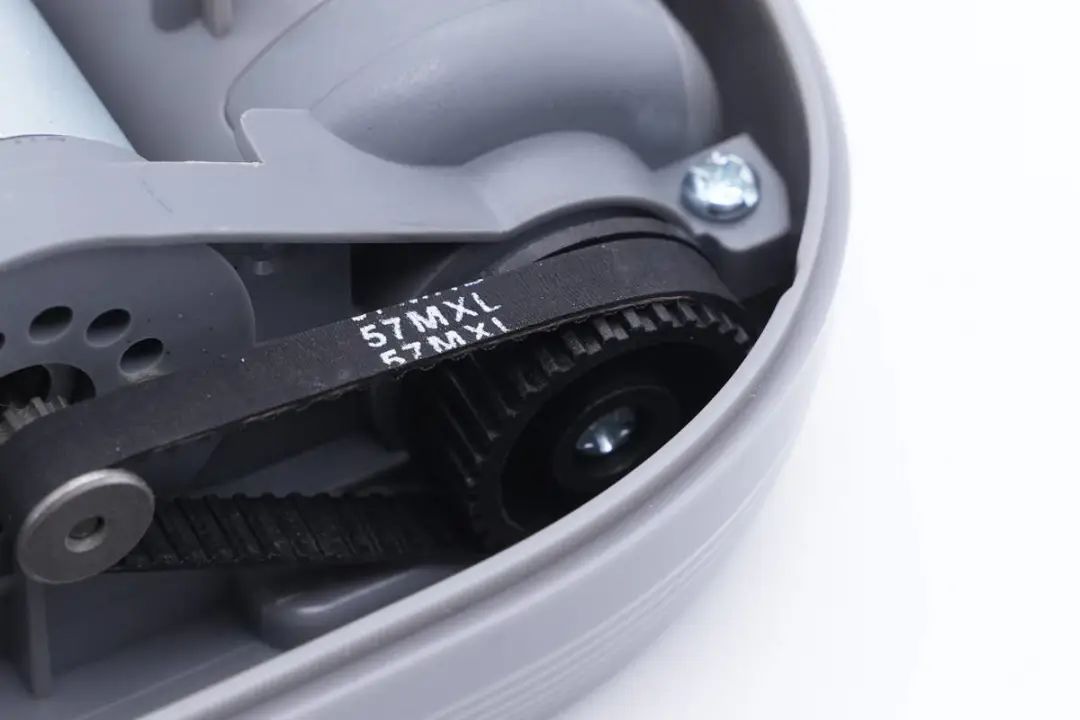

电机轴有传动轮，通过皮带传动带动滚刷转动。
两个传动轮都带有定位结构，防止皮带脱落。

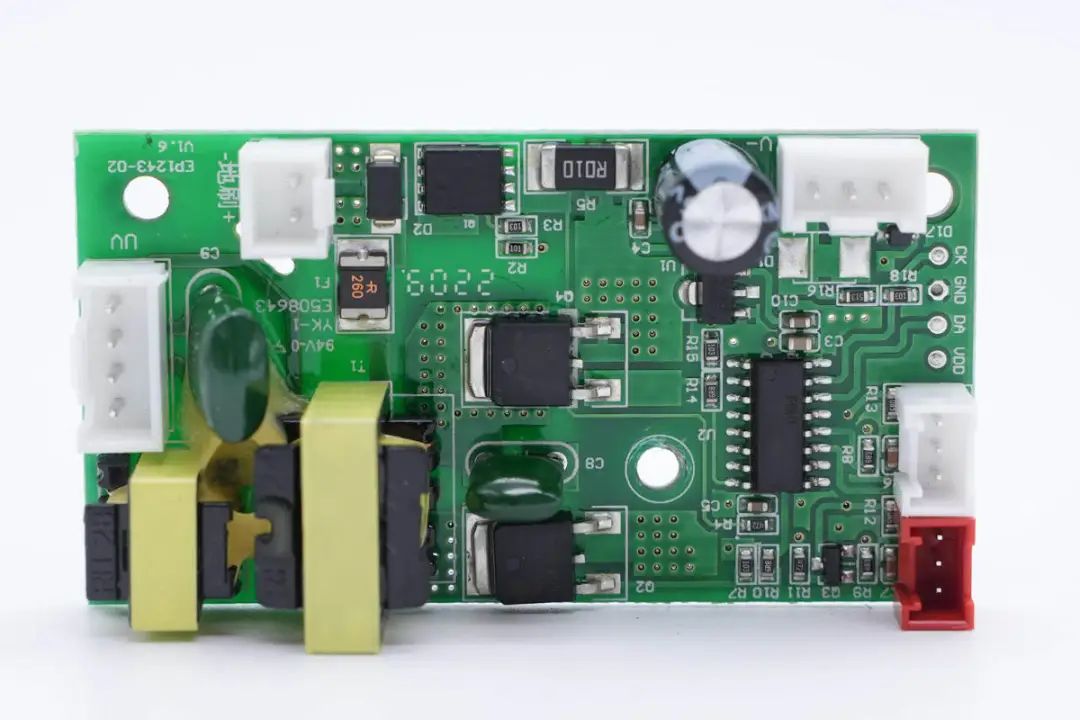

驱动板左侧二针插座用于连接电机，四针插座连接紫外线灯，右上角为电源接口和控制信号输入，右下角两个插座用于连接红外线距离传感器。

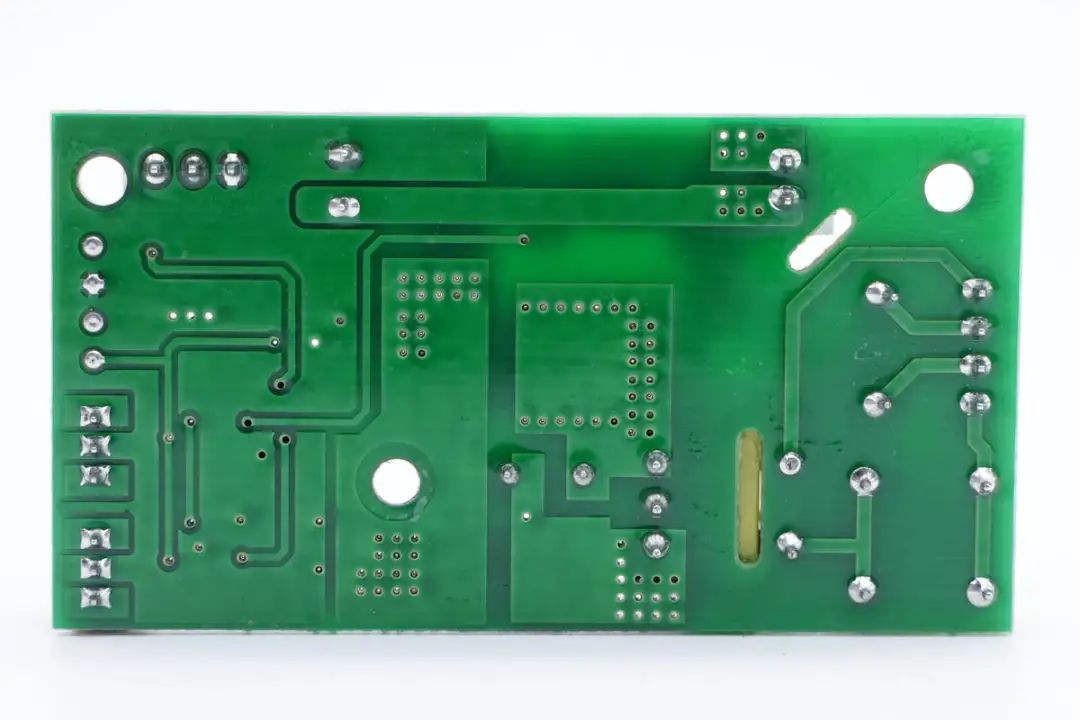

小板背面没有元件。

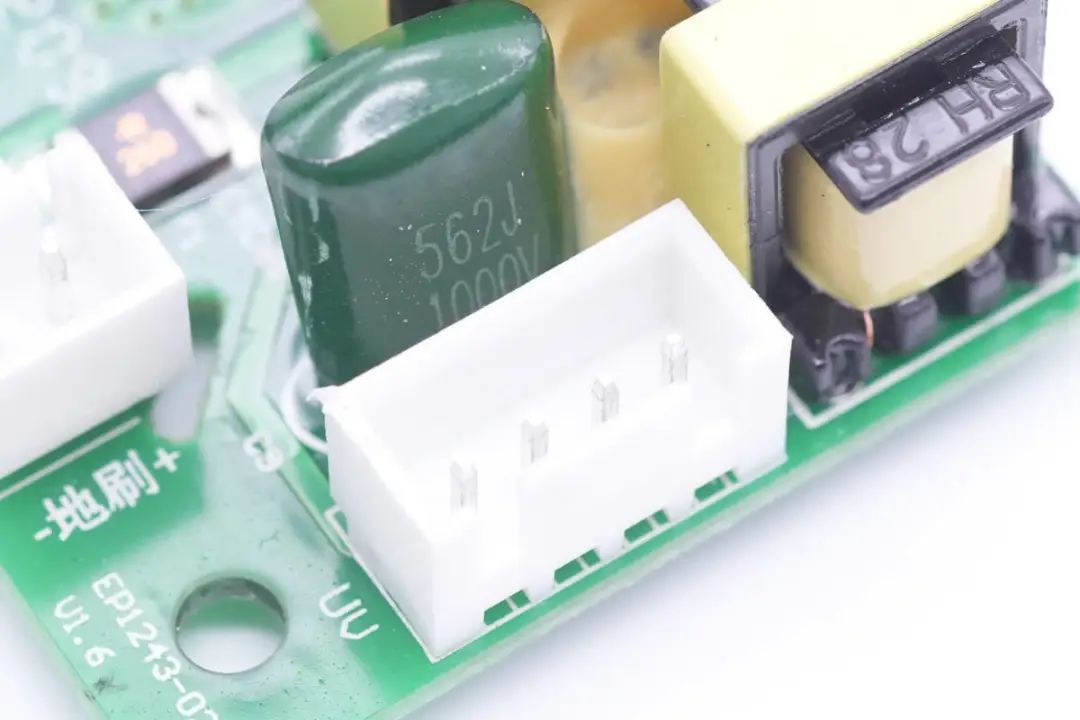

连接紫外线灯的接口标识UV。

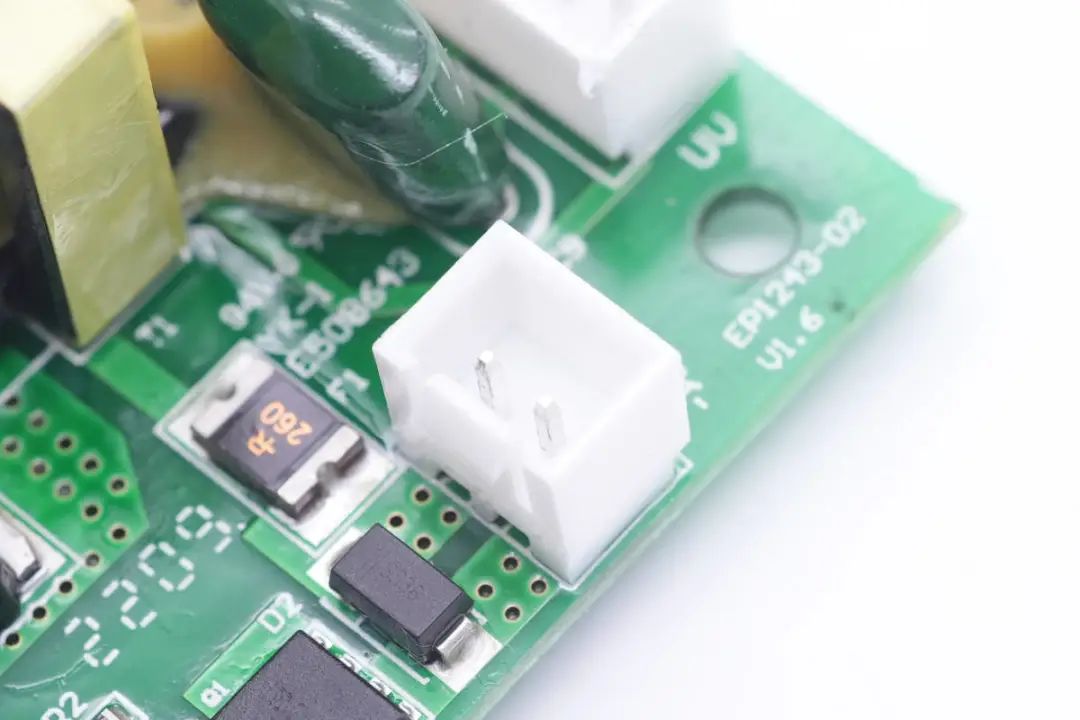

电机接口标识地刷，串联PPTC热敏电阻进行过流保护，并并联二极管避免感应电动势造成电路击穿。
一颗MOS管用于电机转动控制。

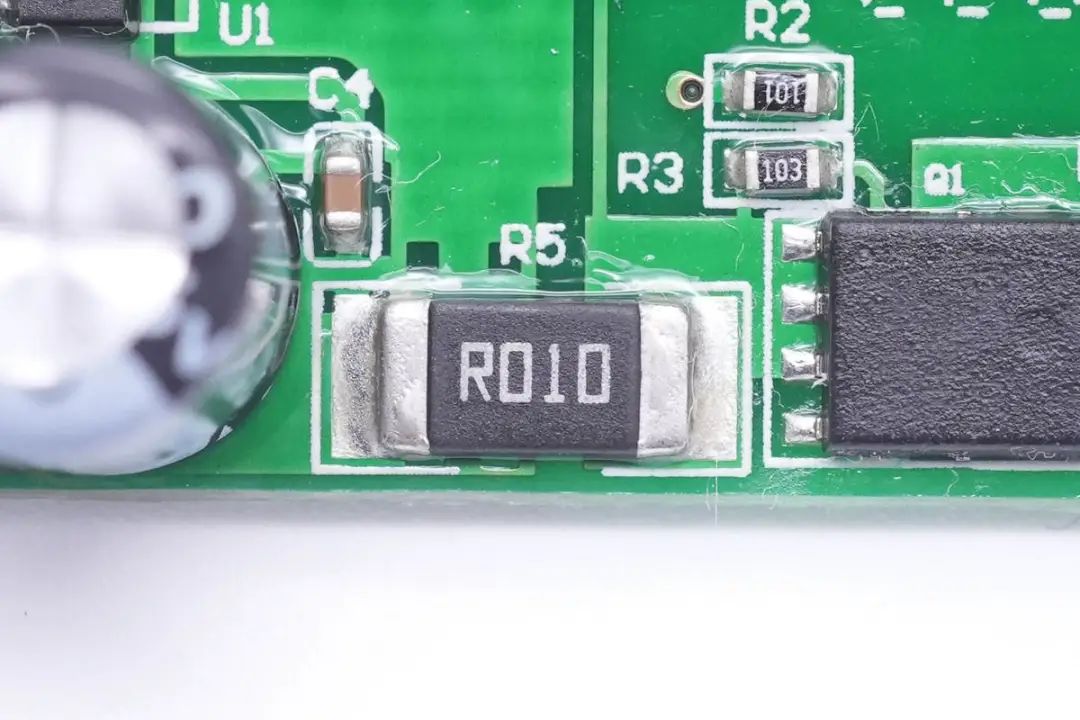

检测电机电流的取样电阻。
连接两个红外线距离传感器的插座。

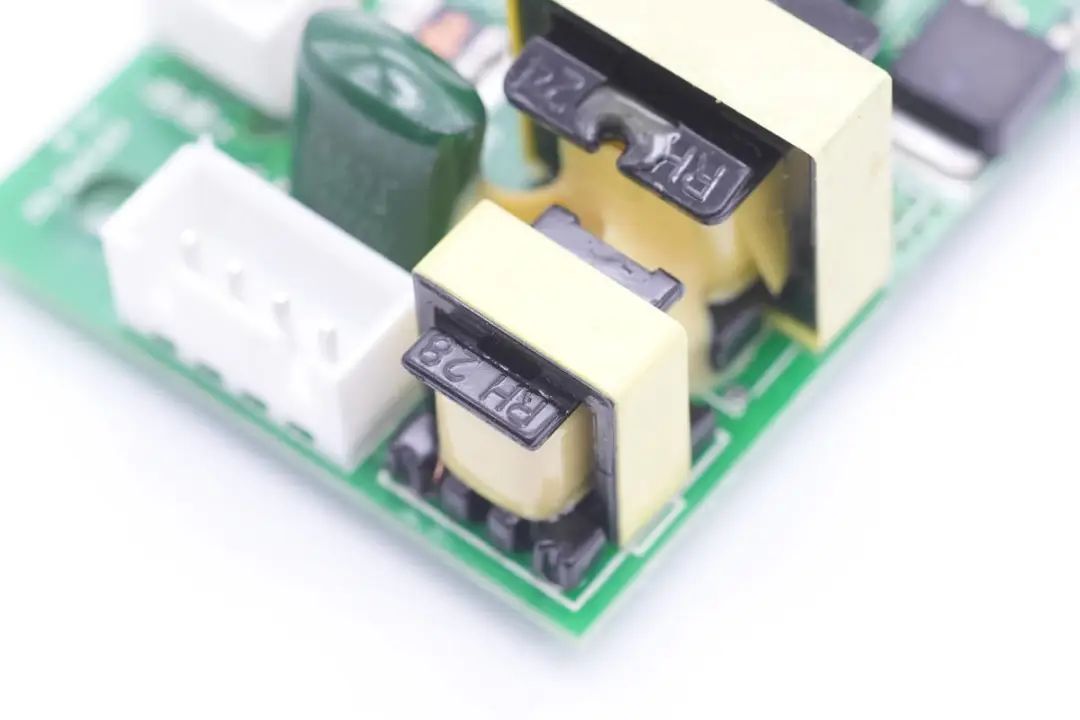

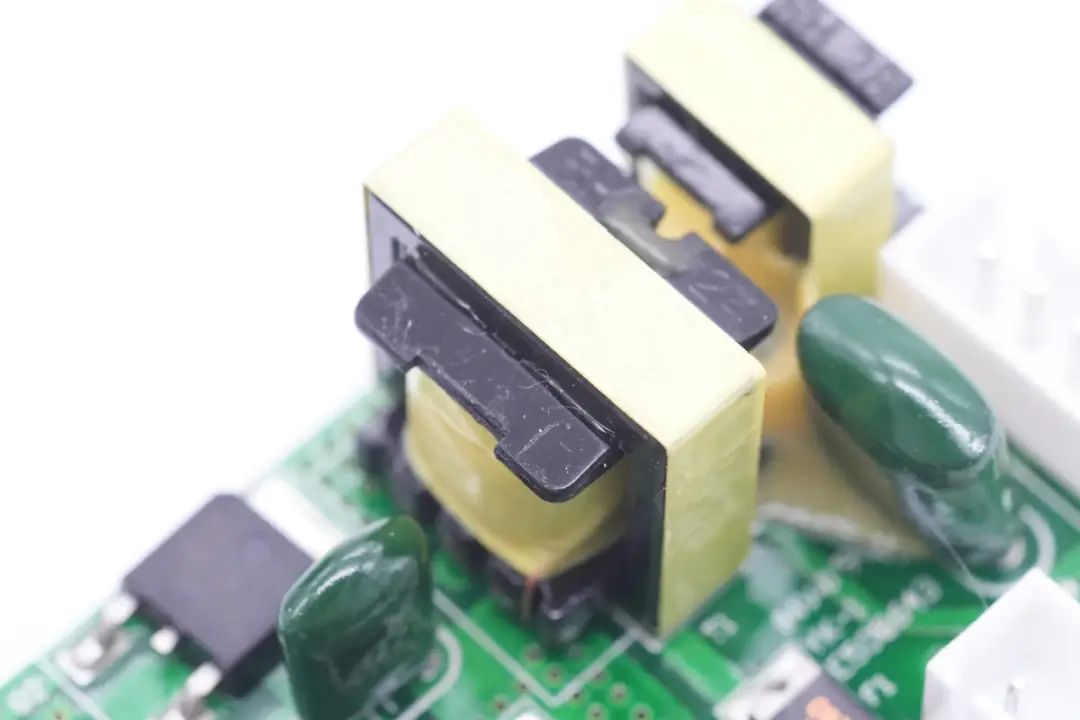

用于驱动灯管的变压器。

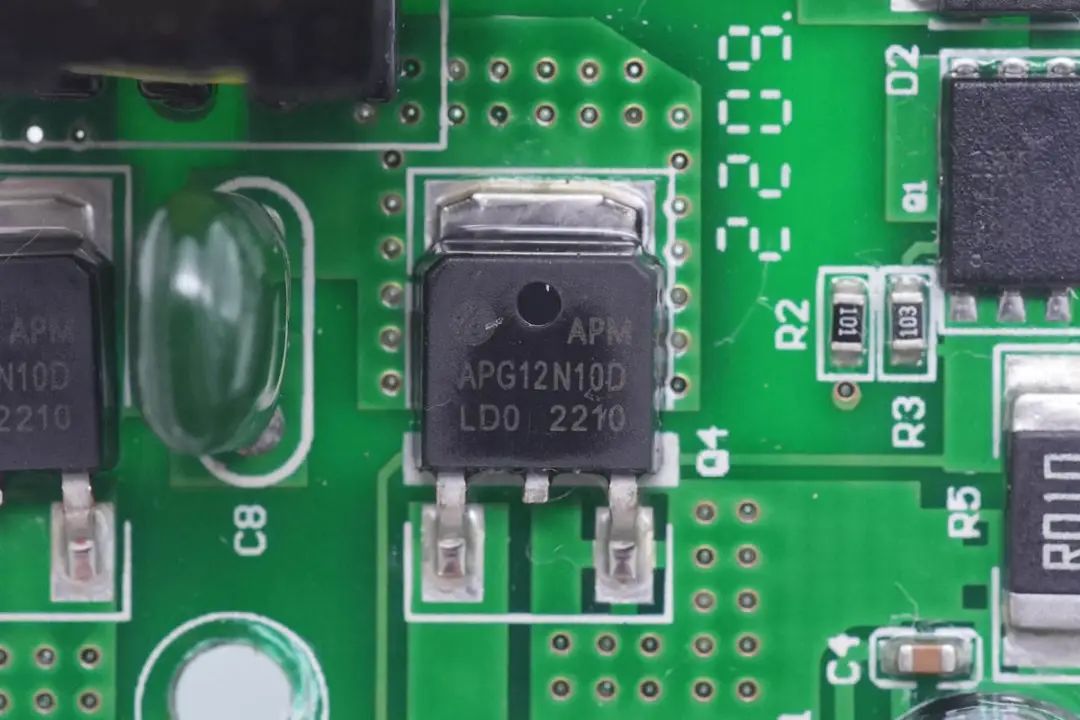

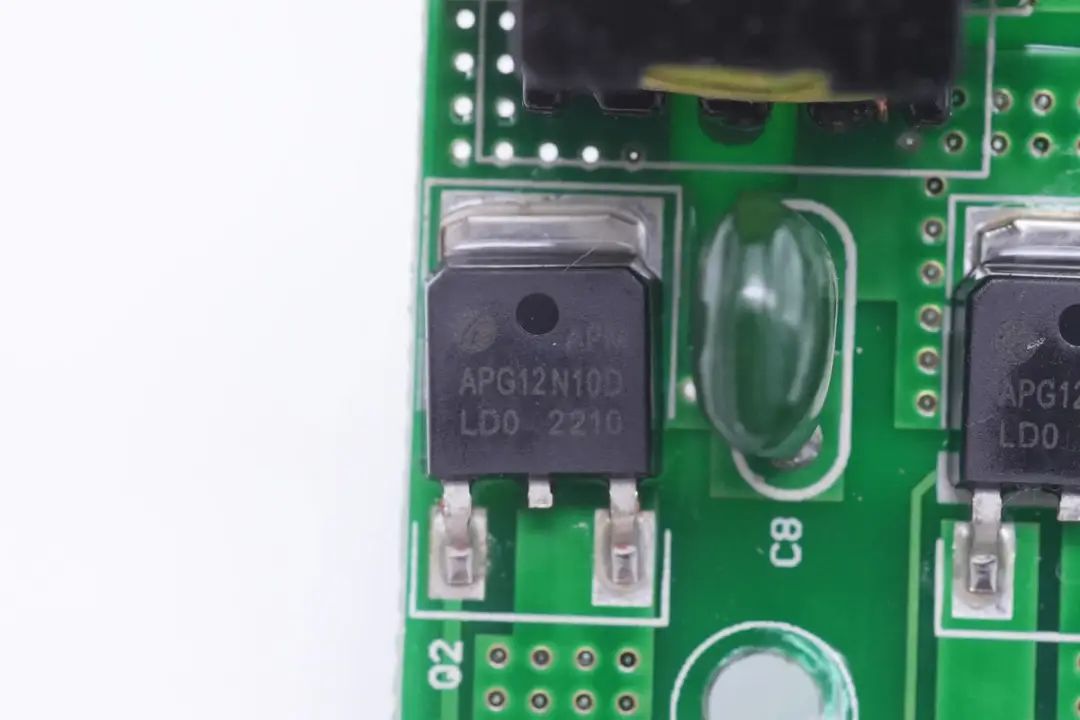

驱动变压器的MOS管，丝印APG12N10D。
另一颗MOS管特写。
与灯管串联的电感。

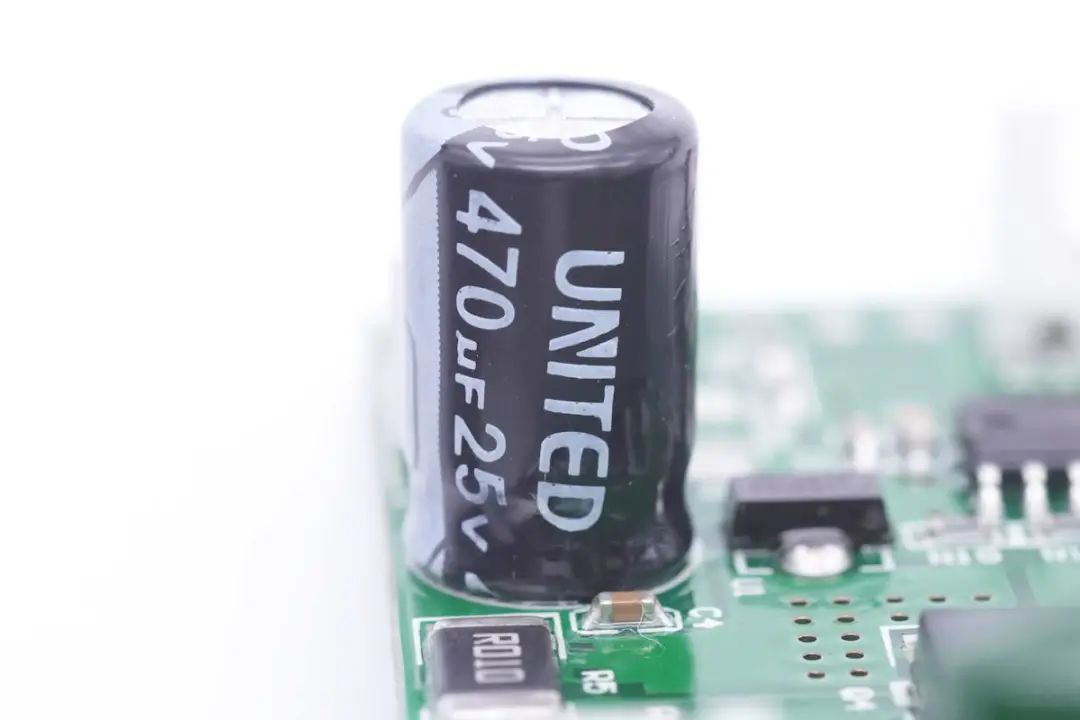

滤波电容特写。

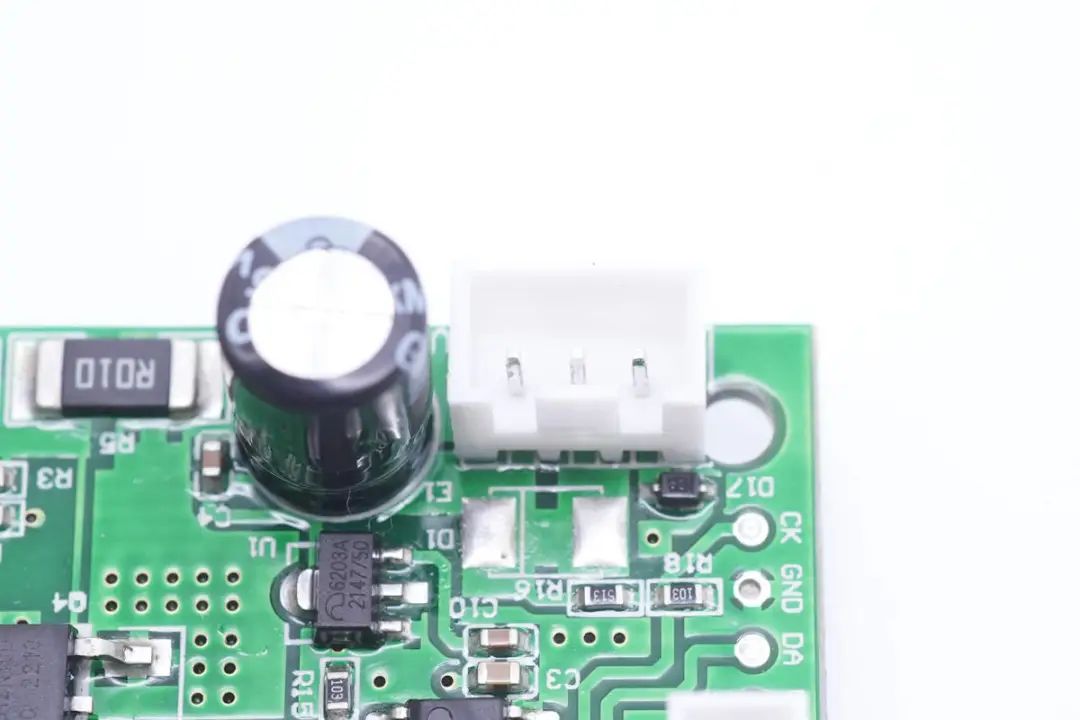

连接电池供电以及控制信号的插座。
下面拆解除螨仪的电池组和无刷风机部分。

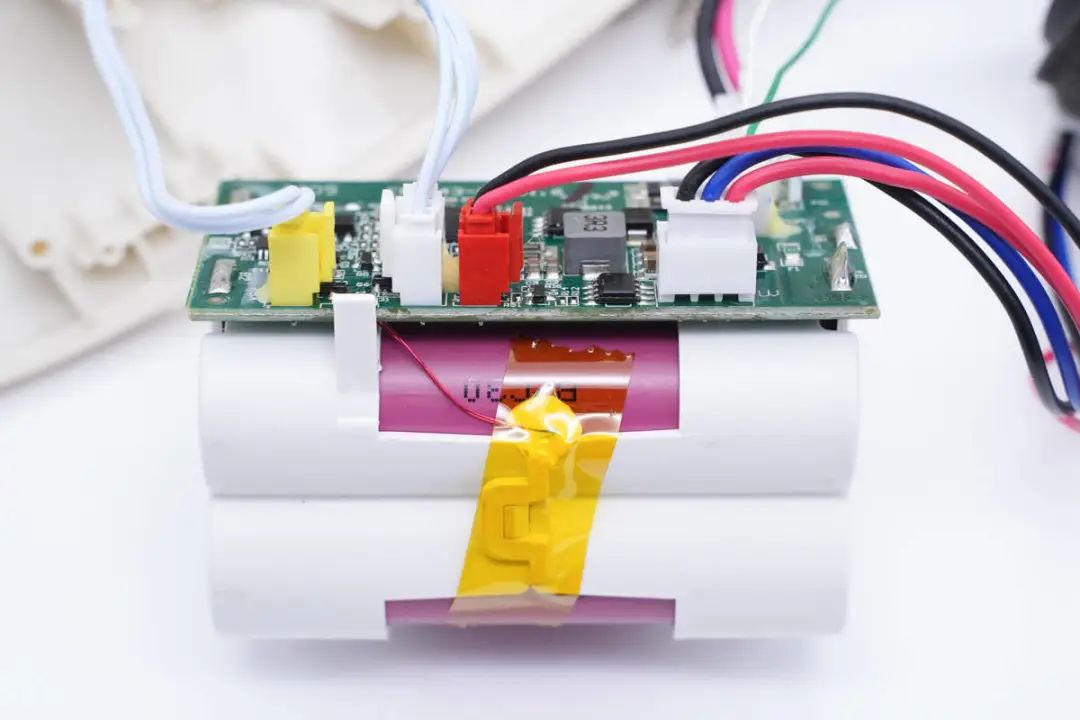

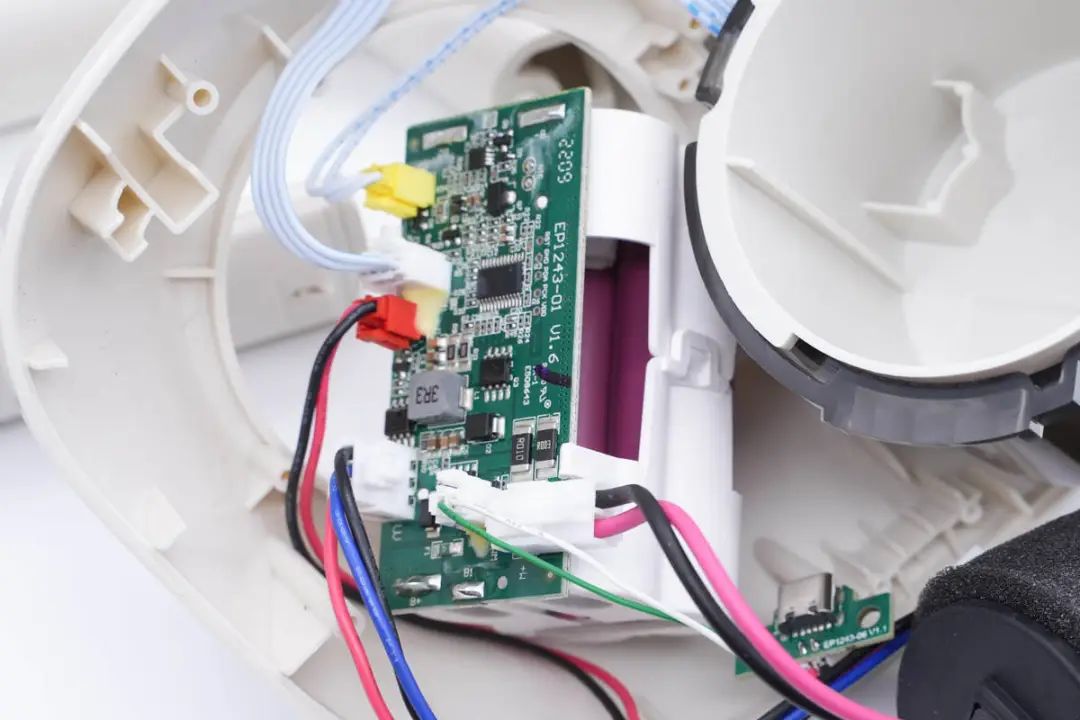

吸尘器电池组焊接一块控制板，用于电池充电的同时用于保护功能。
控制板焊接电池组，连接无刷吸尘器电机和底座紫外线灯和滚刷电机。并内置升压电路，将输入的5V升压为电池组充电。

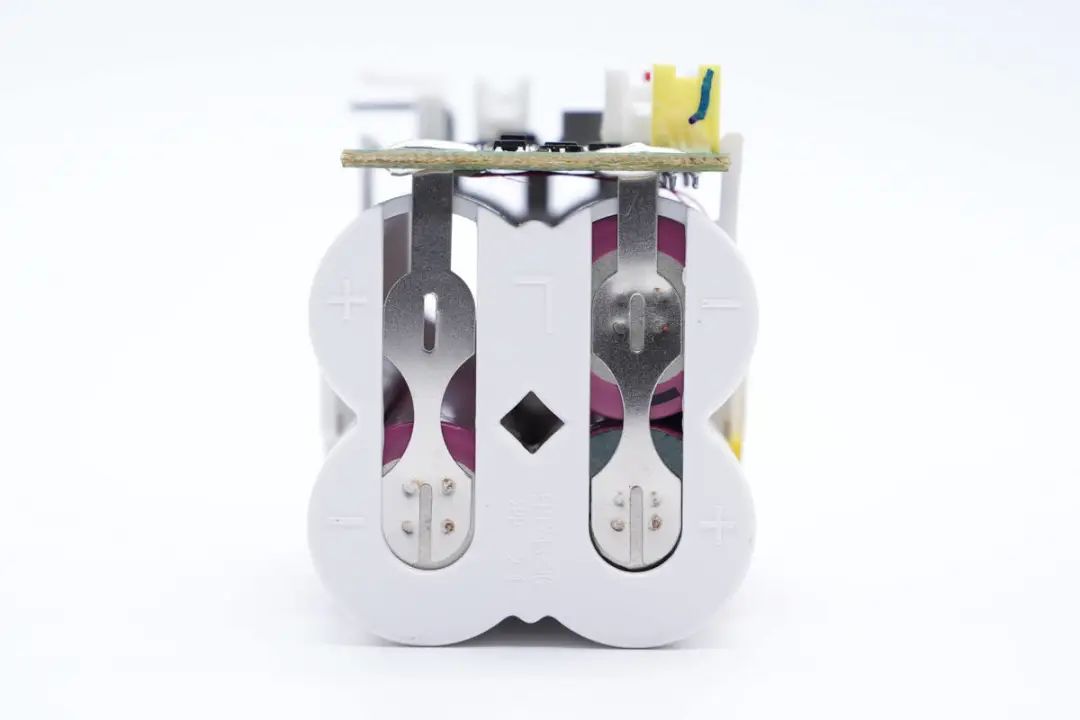

电池组为三串连接。

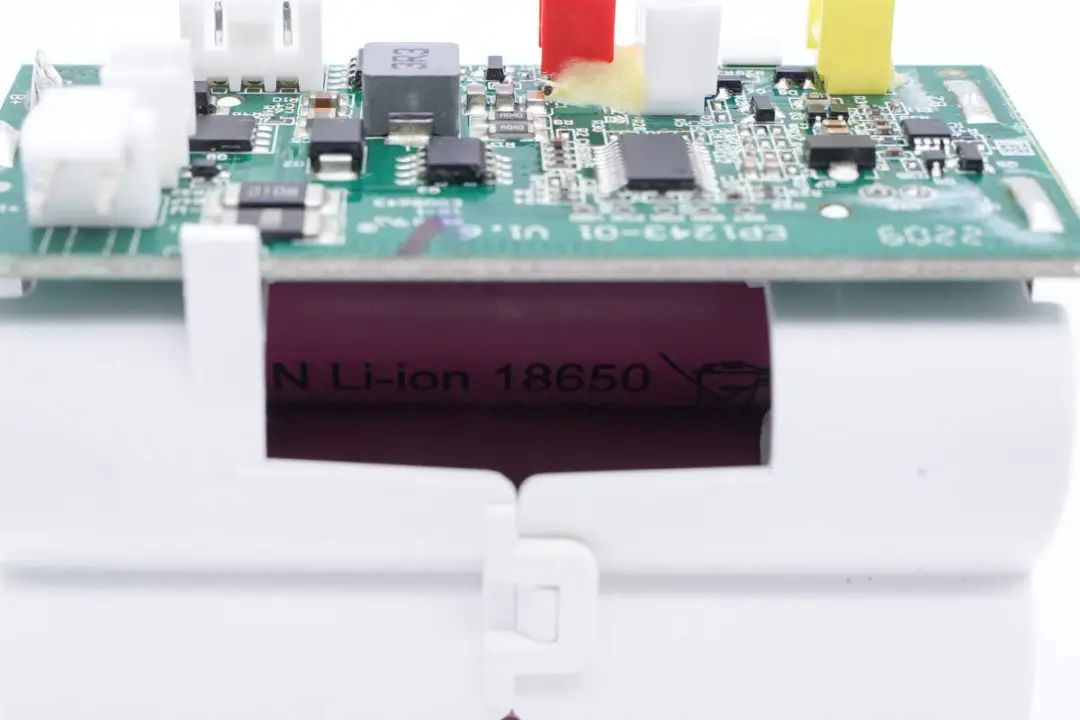

从空隙看到电池组内置18650电芯。
电池侧面支架采用卡扣固定，侧面粘贴热敏电阻，并打胶固定。

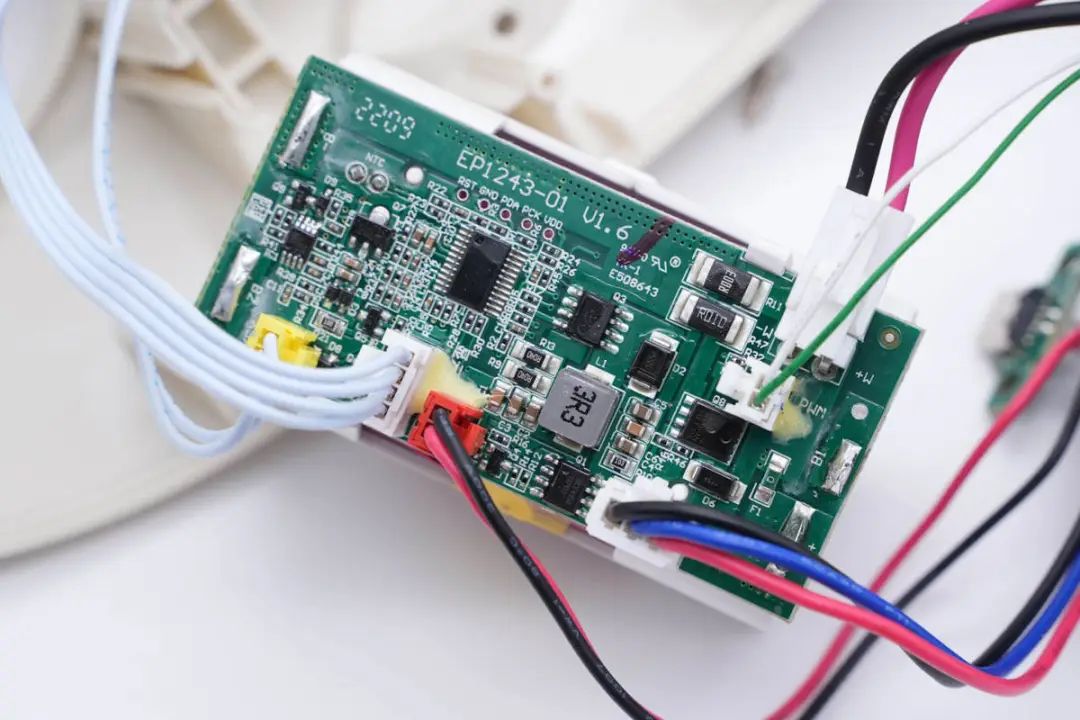

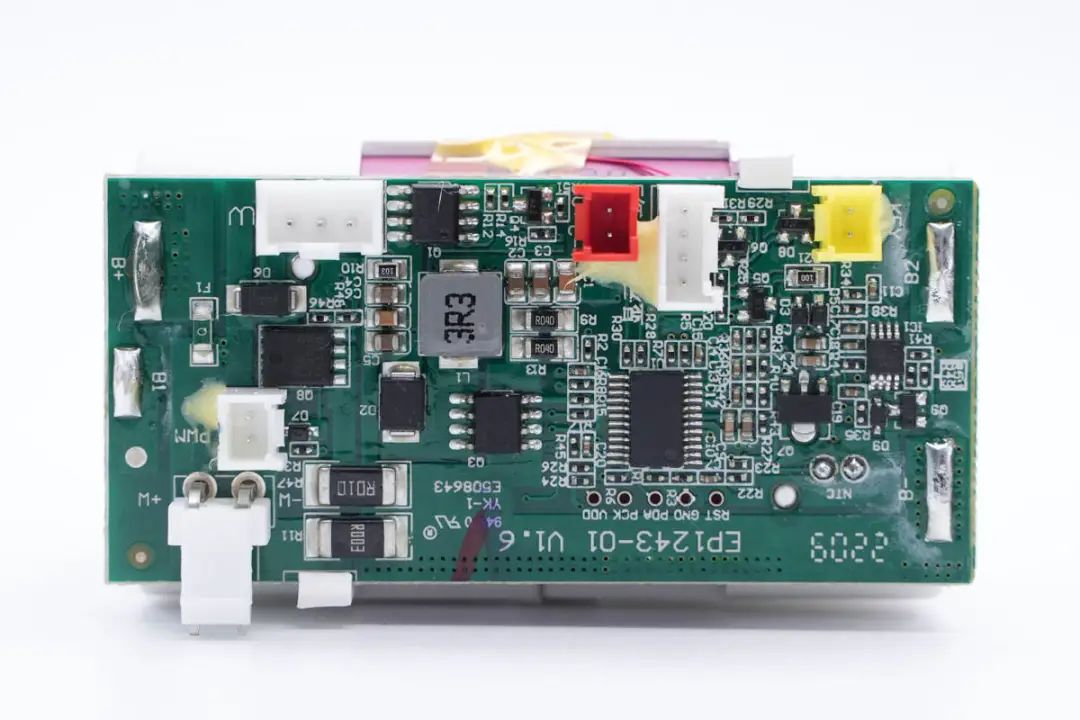

控制板左下角为无刷风机电源接口，在电源接口上方是调速接口，上方为连接到底座的供电接口。红色接口为USB-C电源输入接口，右侧为手柄显示屏接口与按键接口。
连接无刷风机供电的电源接口。
PWM调速接口特写。

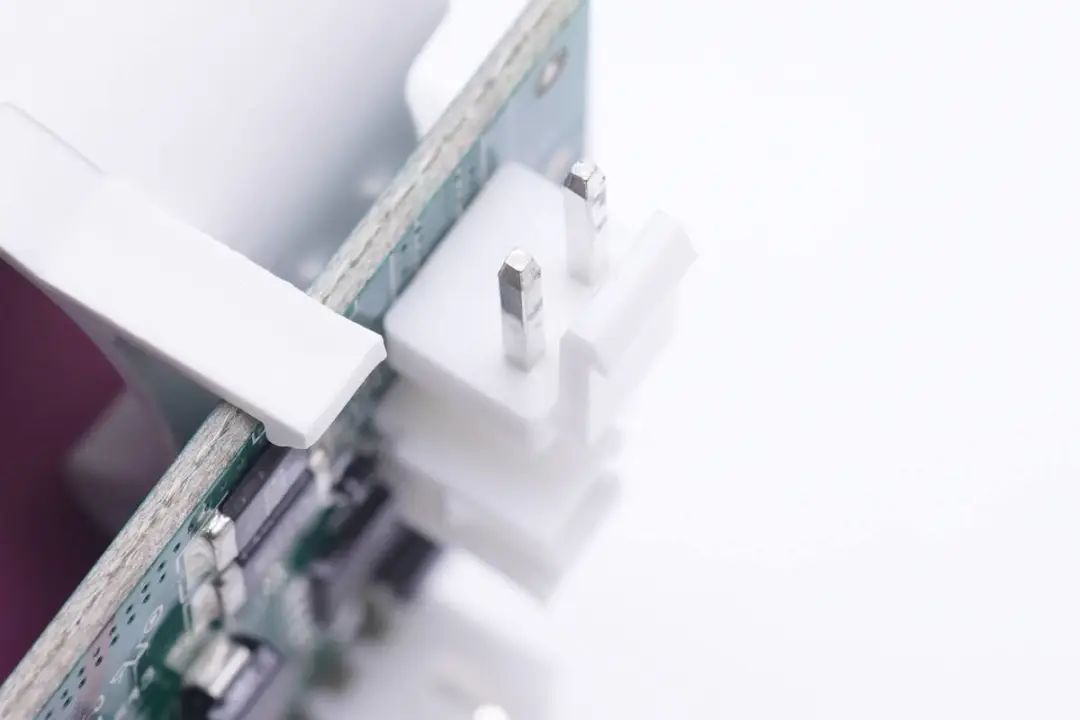

连接底座的供电接口特写。

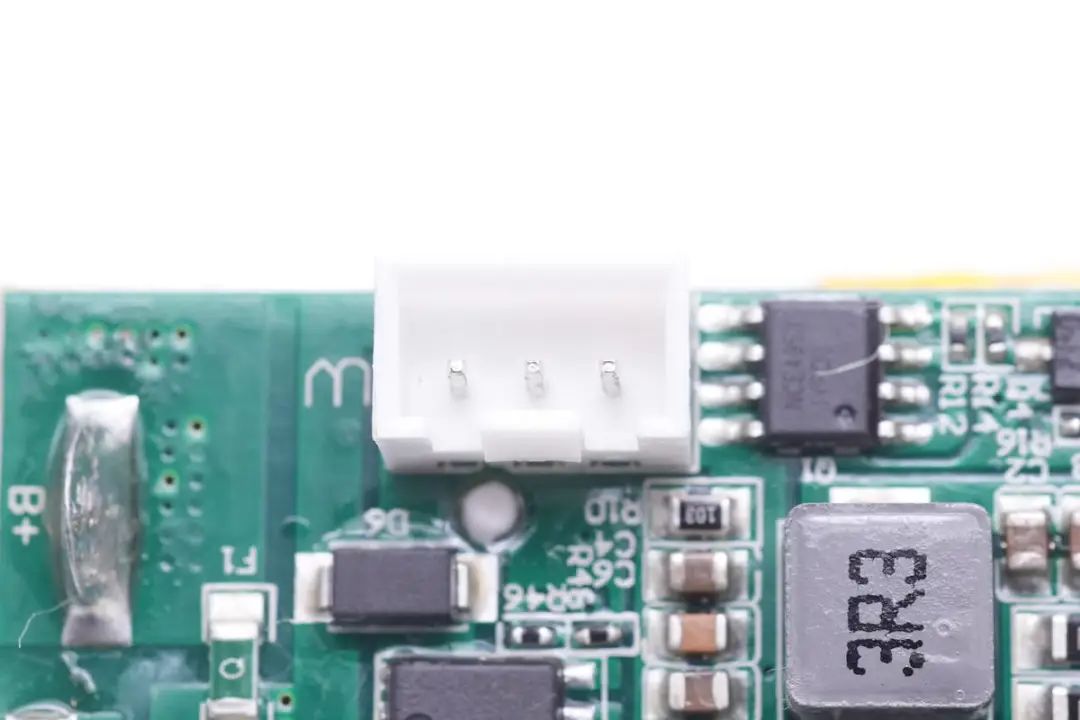

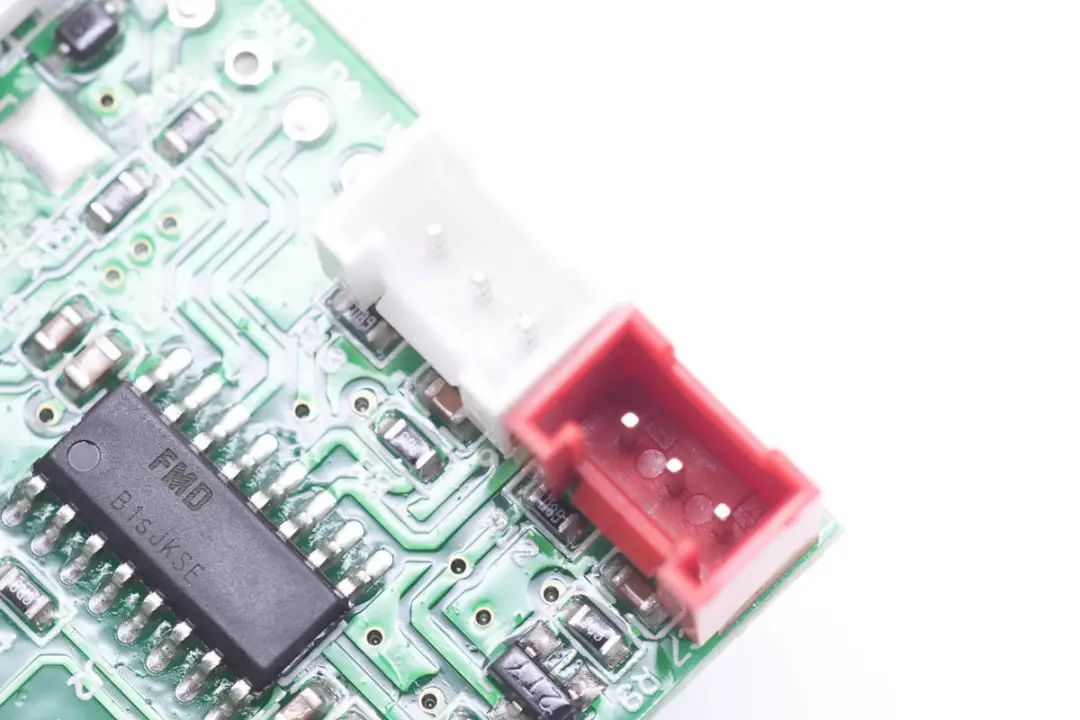

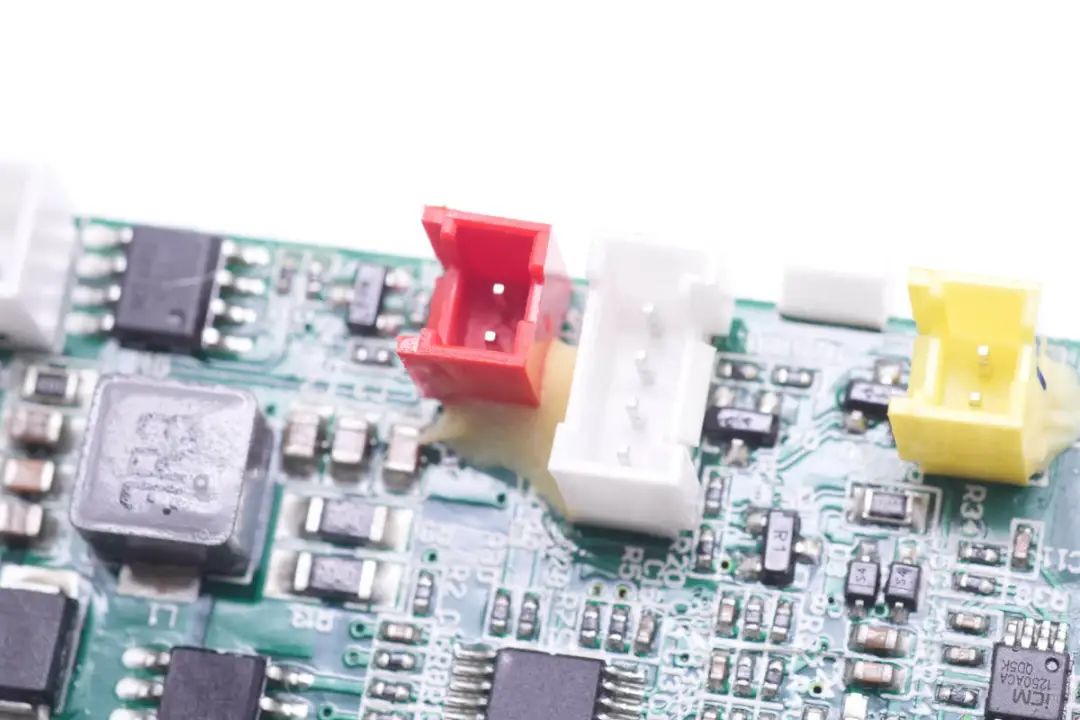

连接充电输入接口的红色插座，LED显示屏的白色插座和按键的黄色插座。

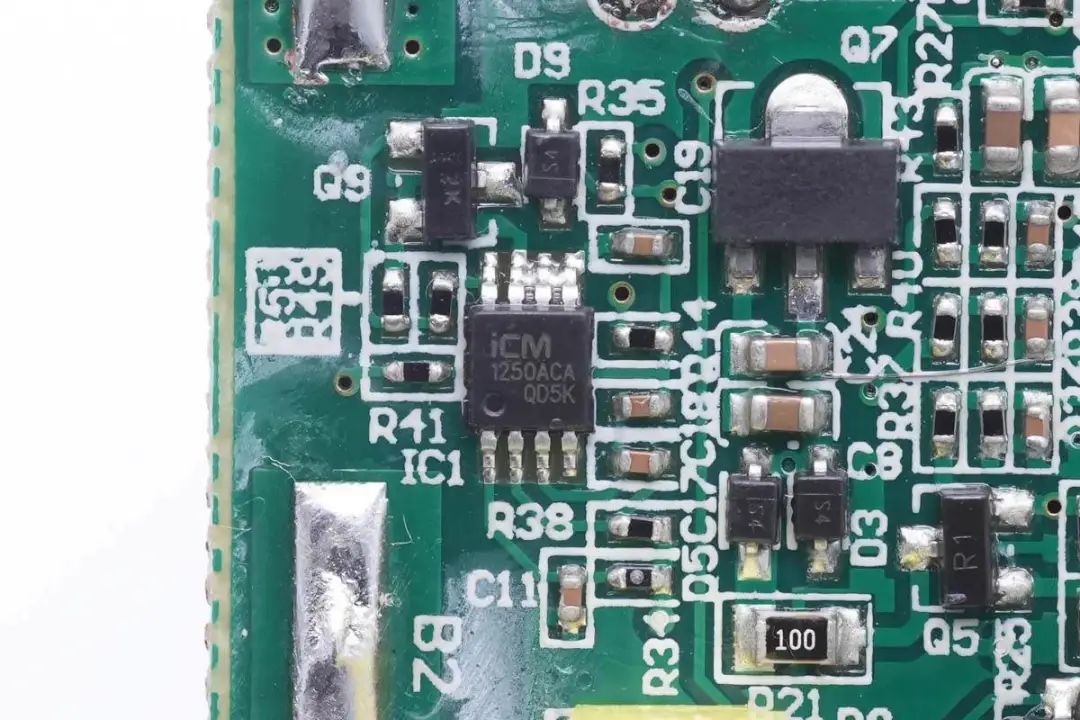

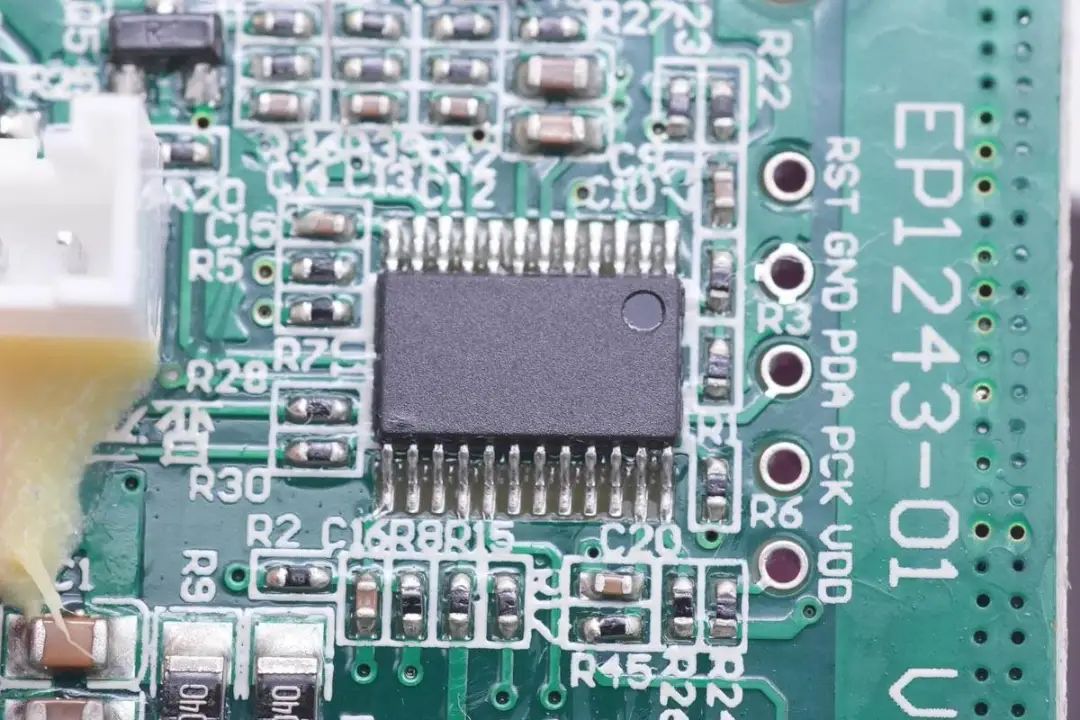

小板上采用创芯微CM1250ACA二级保护芯片对锂电池组进行高精度的过充保护。CM1250可检测电池组中每一节电池的电压，从而提供整组电池的过充保护。

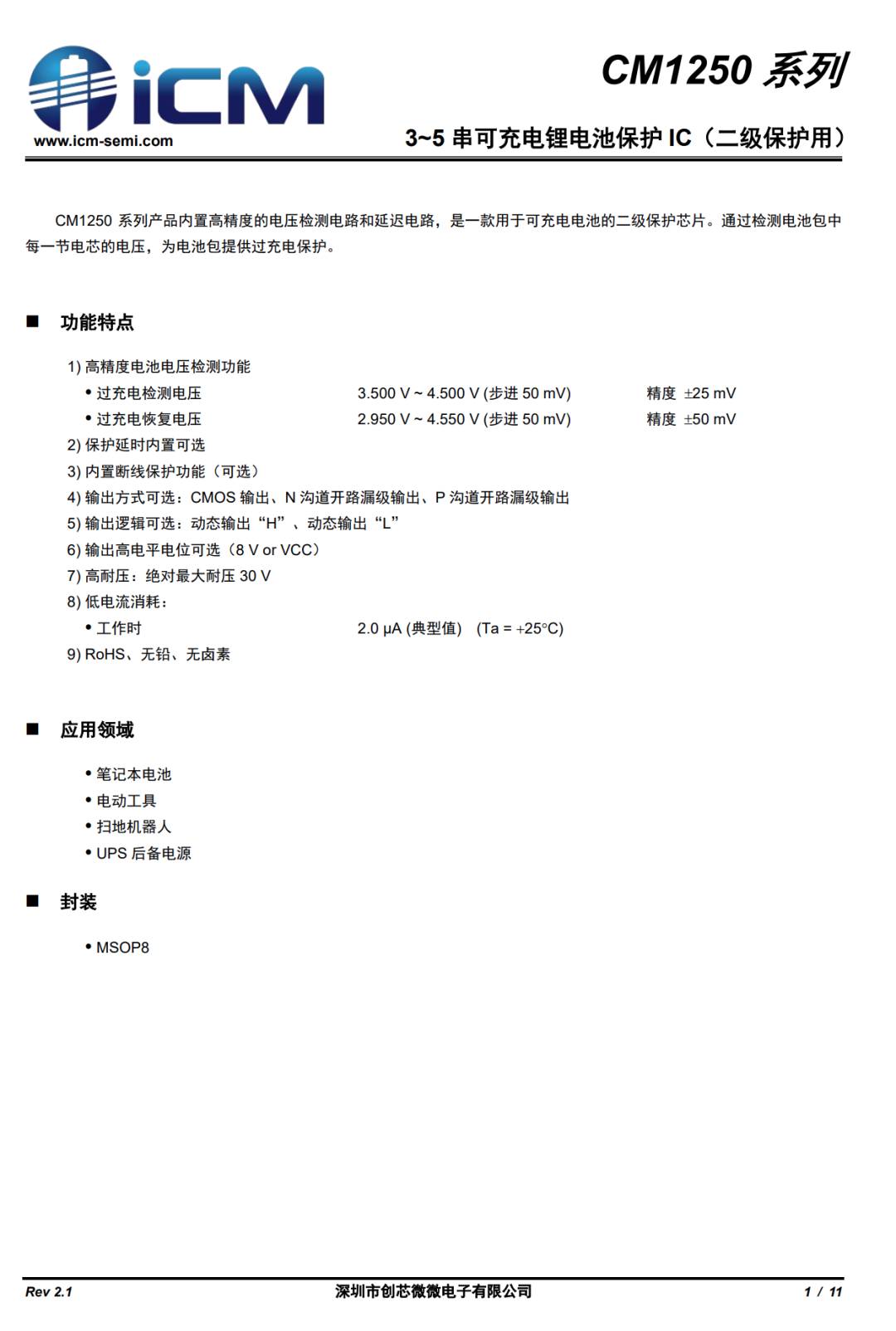

创芯微CM1250ACA是一颗应用于3至5串4.2V锂电池的过压保护芯片，内置高精度电压检测电路和延迟电路，用于可充电电池组二级保护，通过检测单节电池的电压，实现过充电保护。
CM1250系列电池保护芯片支持25mV高精度过电压检测，保护延时时间可选，并支持电池单体断线保护功能，具备CMOS输出，N沟或P沟开漏多种保护状态输出方式，具有高耐压和低工作电流，提升可靠性并延长电池组存放时间。
CM1250检测电池组中每一节电池电压，在任意一节电池的电压超过过充电保护电压并超过过充检测延迟时间后，即输出过充电状态信号。同时单节电池出现连线断线时，也会触发过充电状态保护信号输出。CM1250满足笔记本电池，锂电电动工具，扫地机器人以及UPS电源应用。
用于控制电池充电的无标单片机。

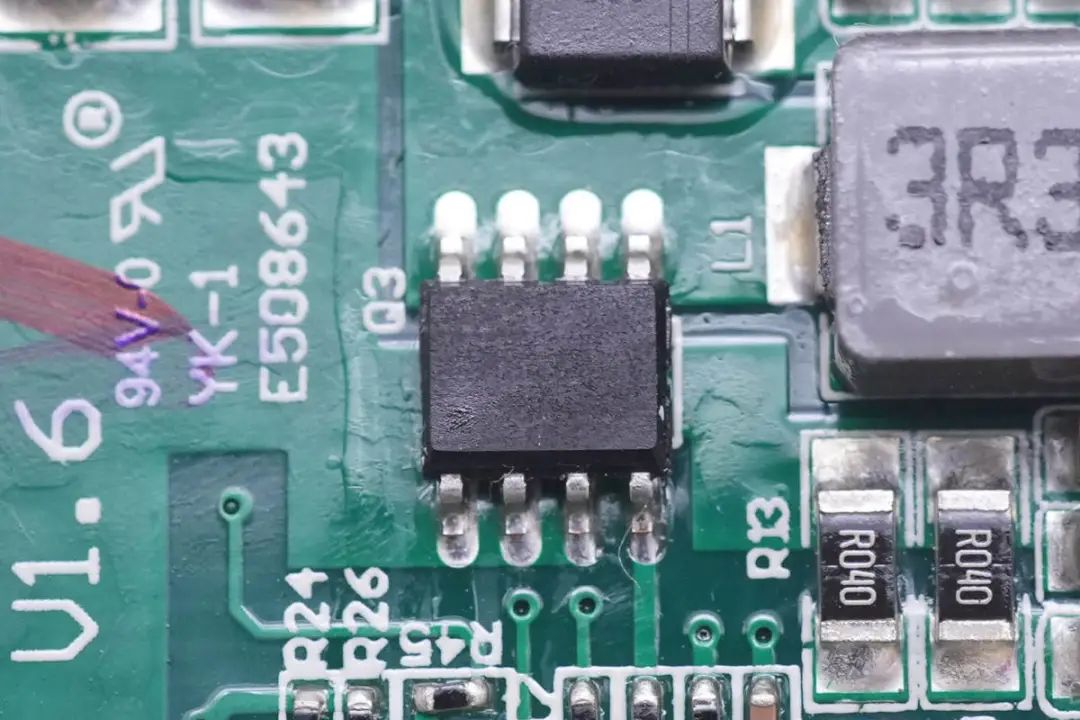

为电池充电升压的MOS管，型号被打磨。

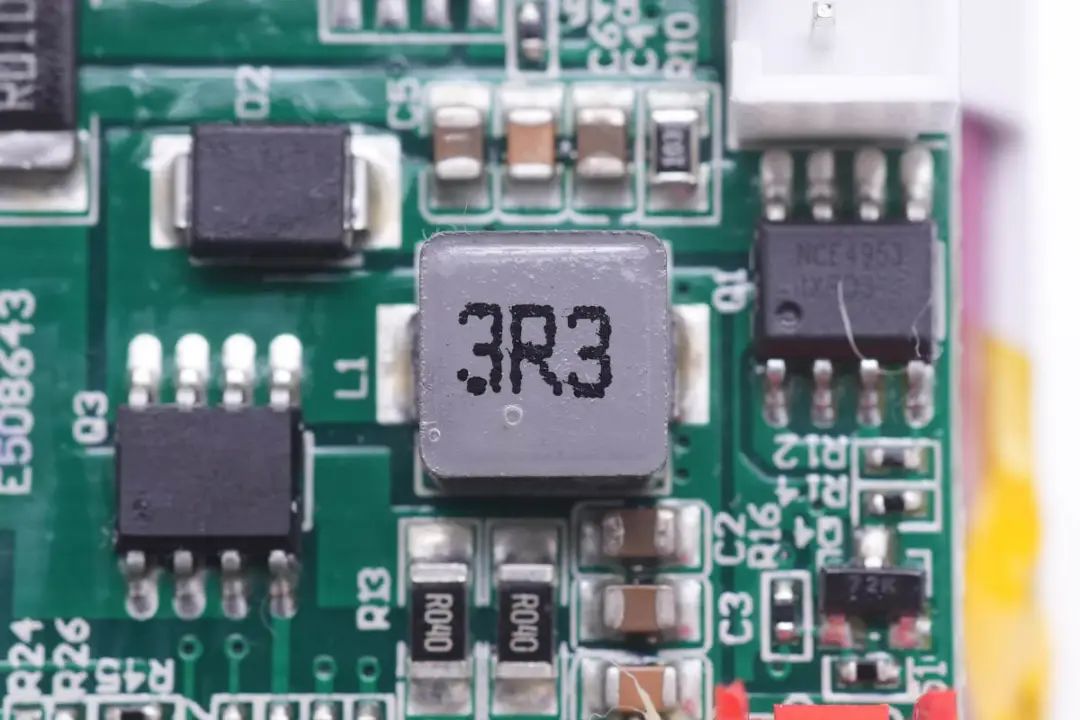

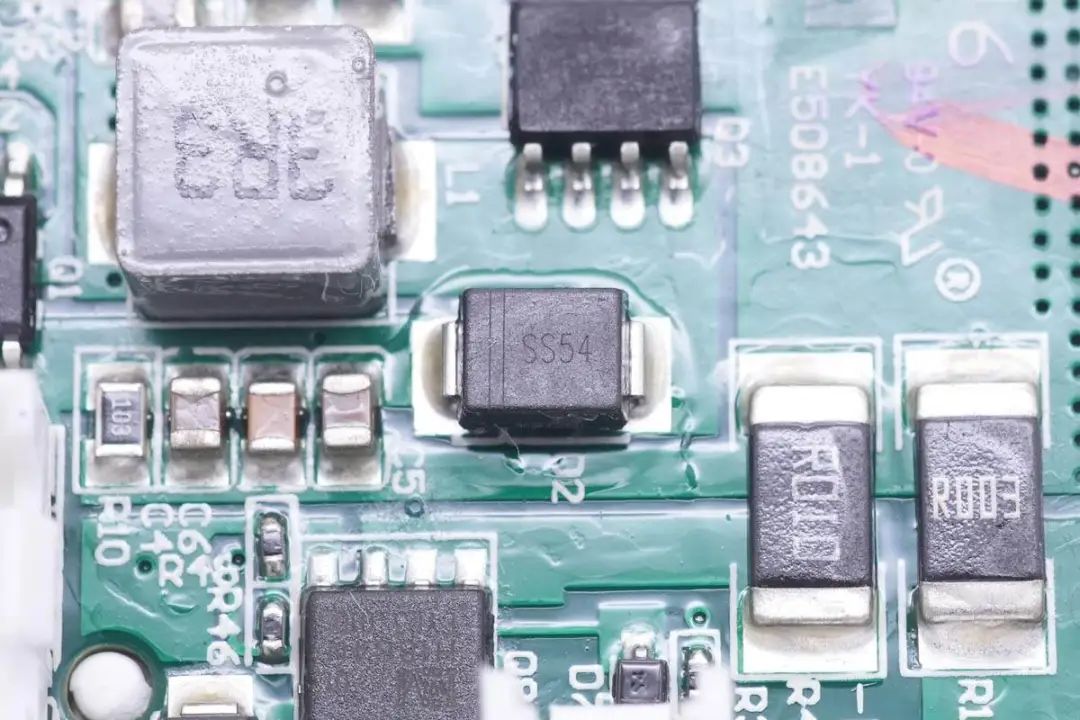

3.3μH升压电感特写。
SS54二极管用于升压整流。

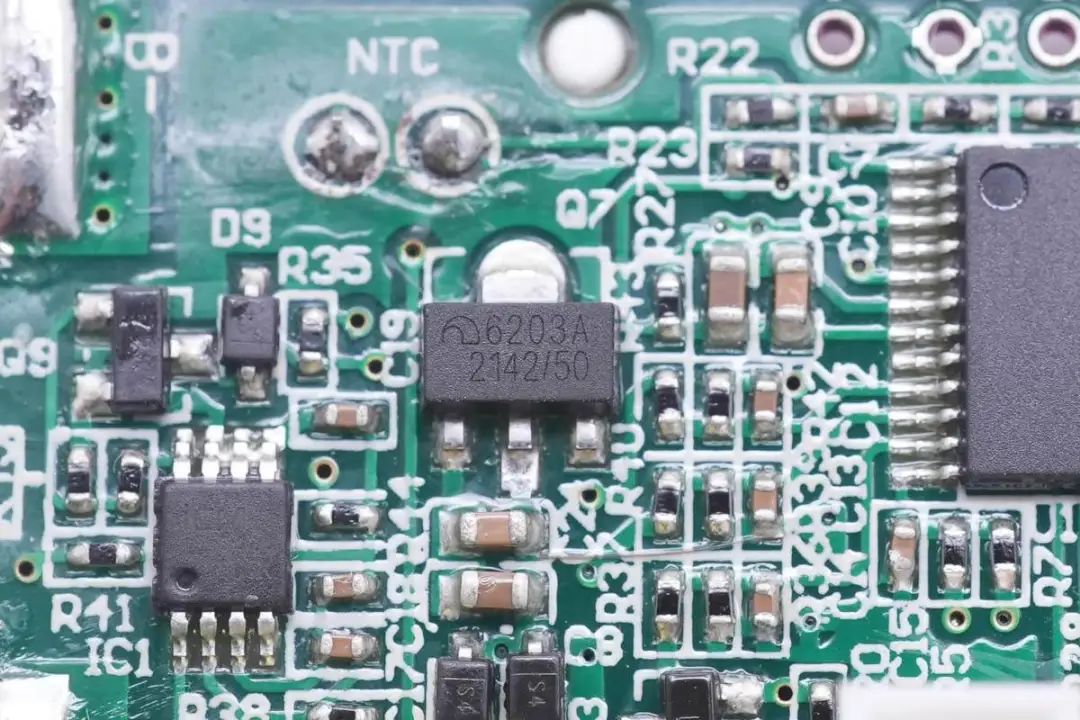

单片机采用微盟ME6203A稳压芯片供电。

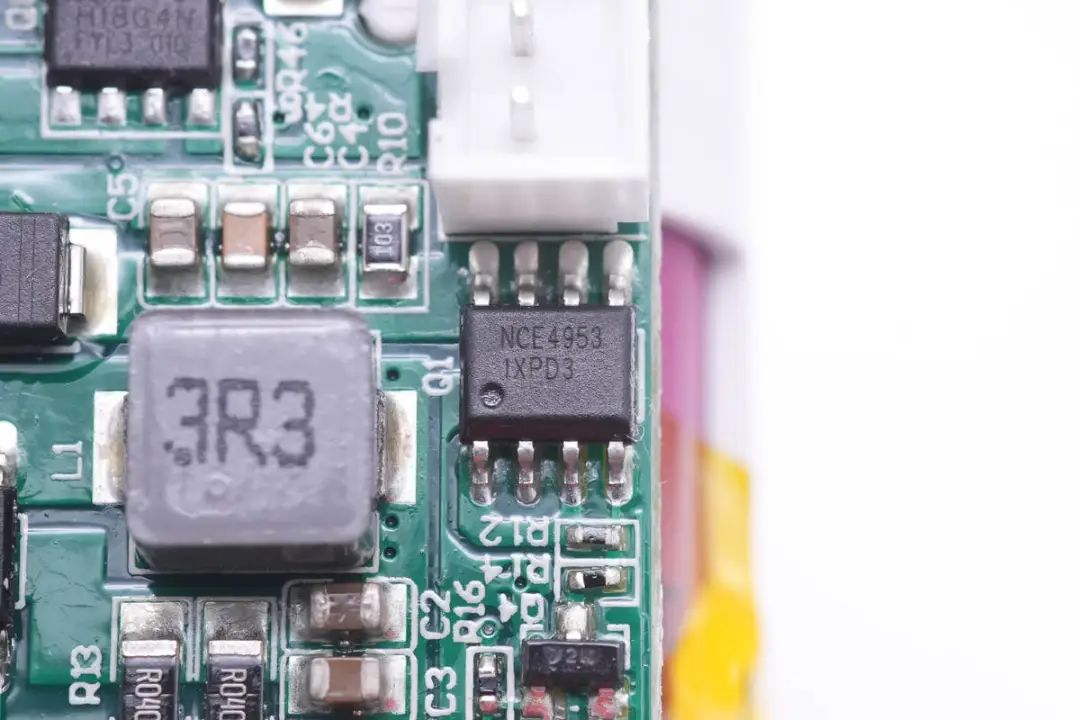

新洁能NCE4953 N+P双MOS用于为电池组充电控制。

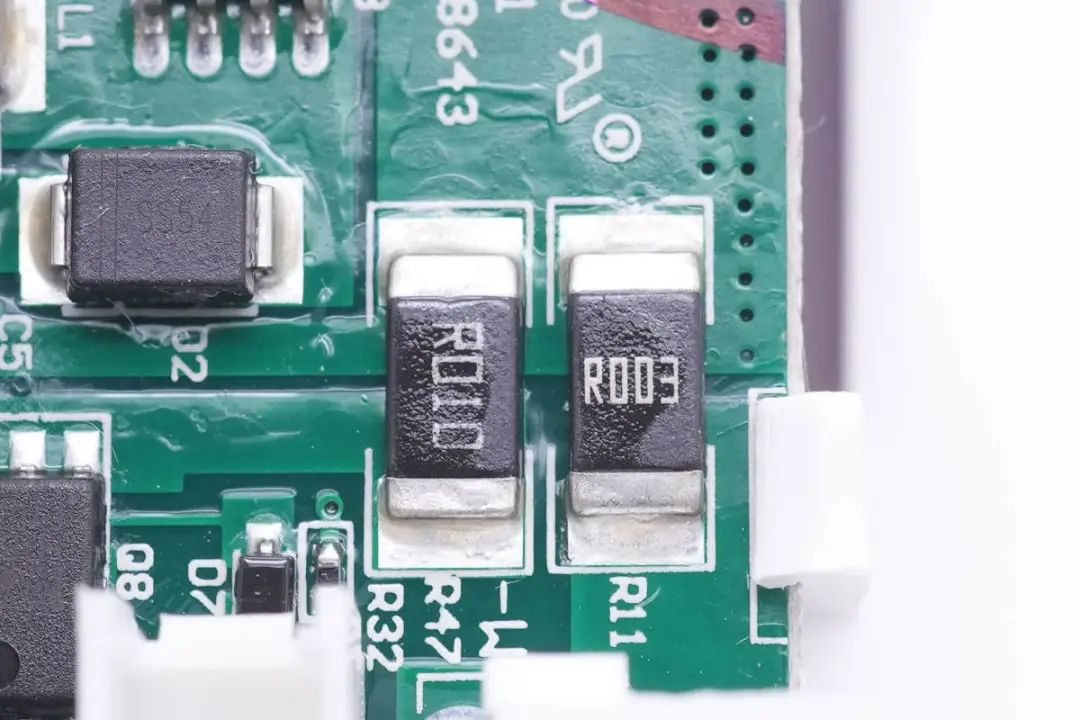

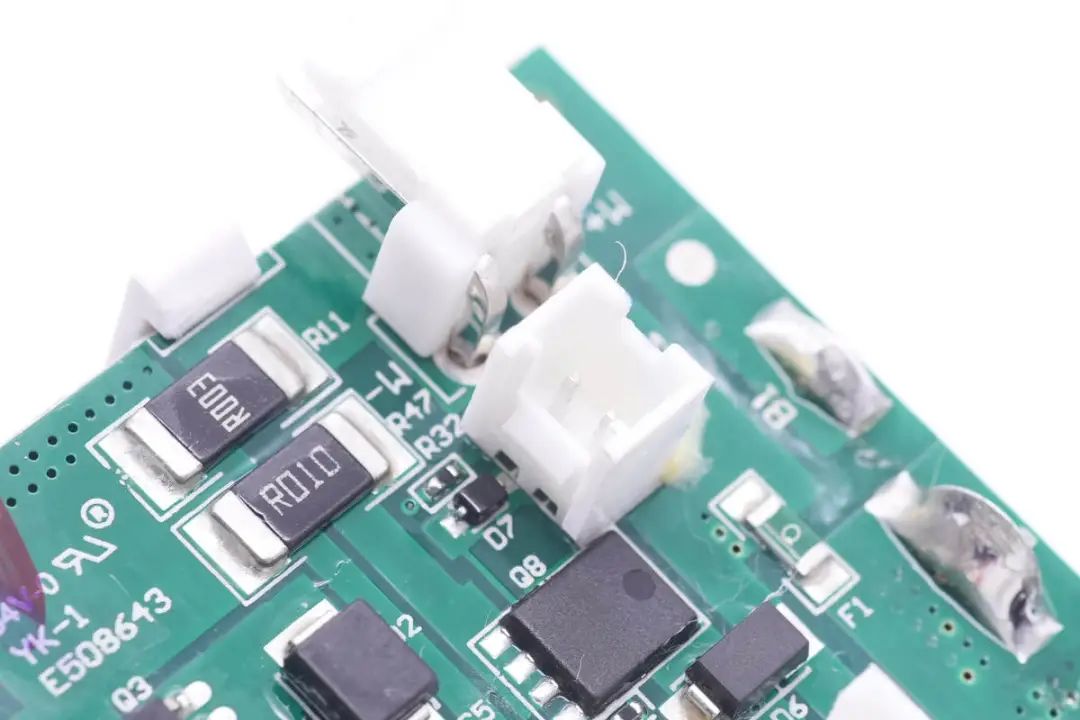

两个取样电阻分别检测滚刷电机和无刷风机的工作电流，进行过流保护。

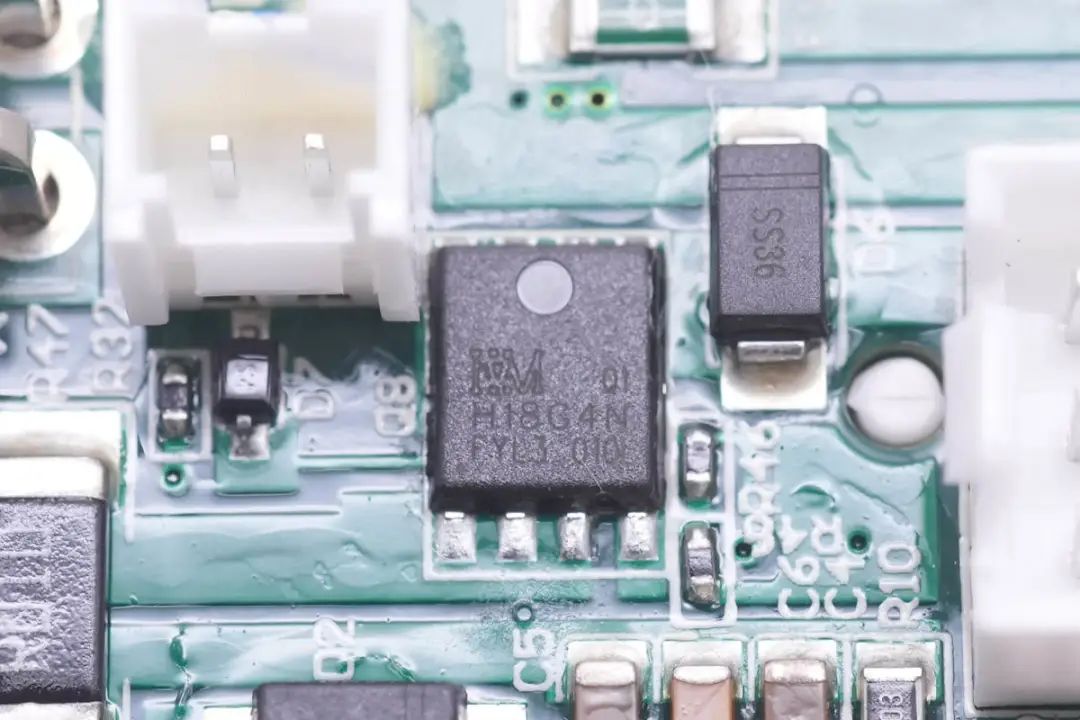

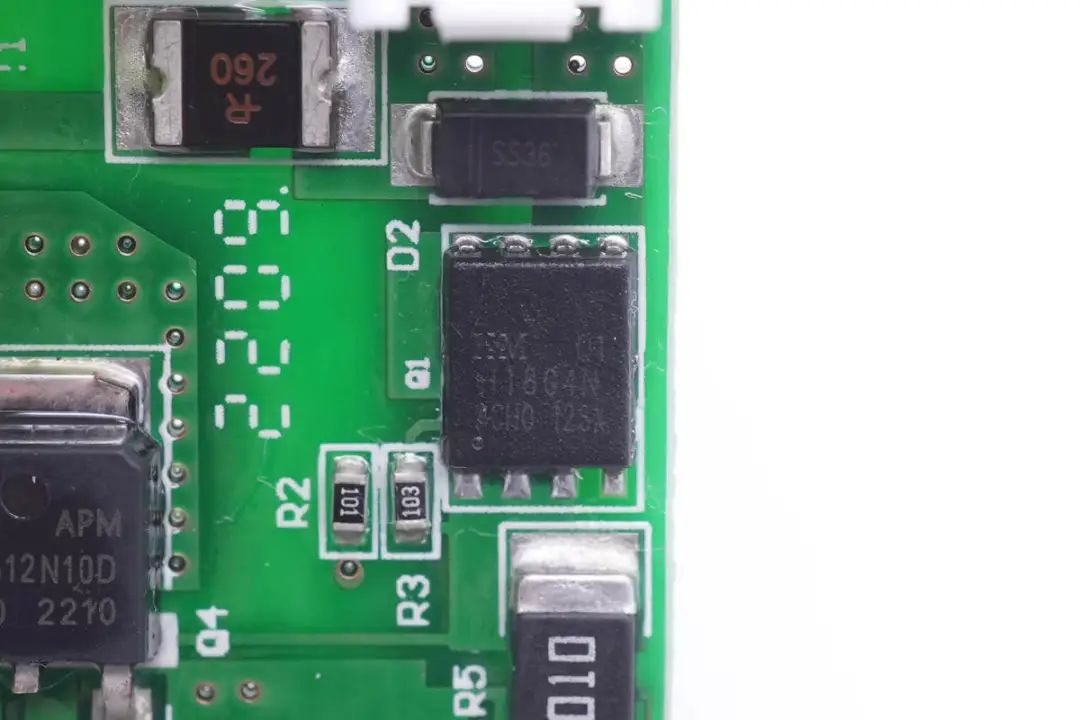

华镁忆芯半导体 HMH18G4N用于滚刷电机供电控制。

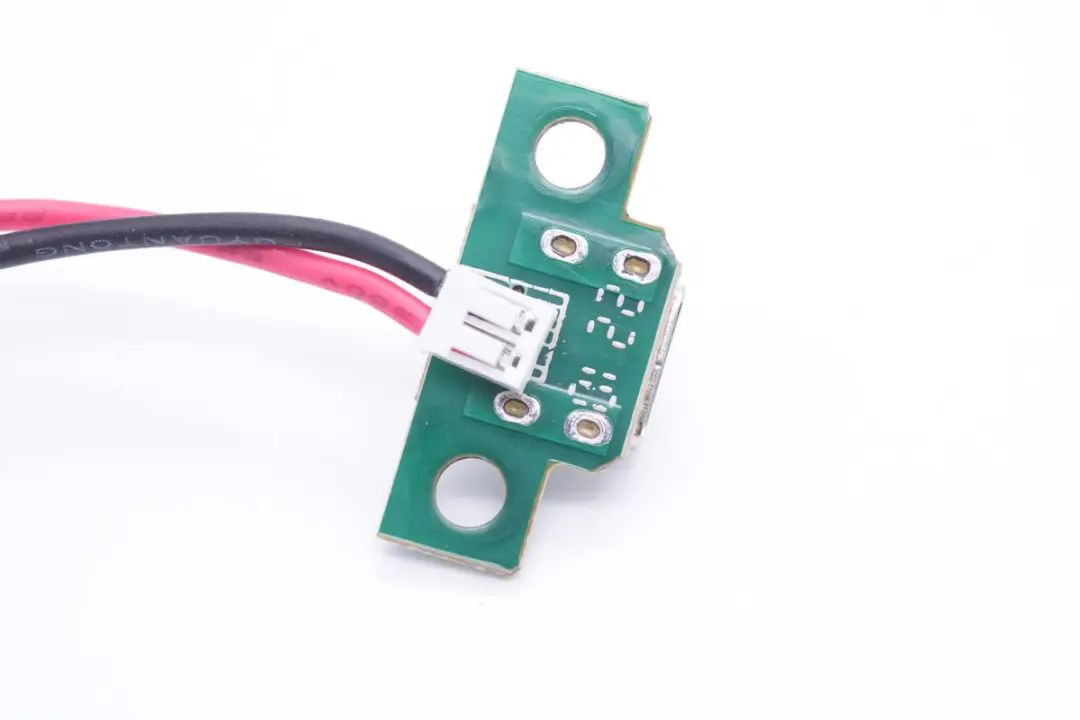

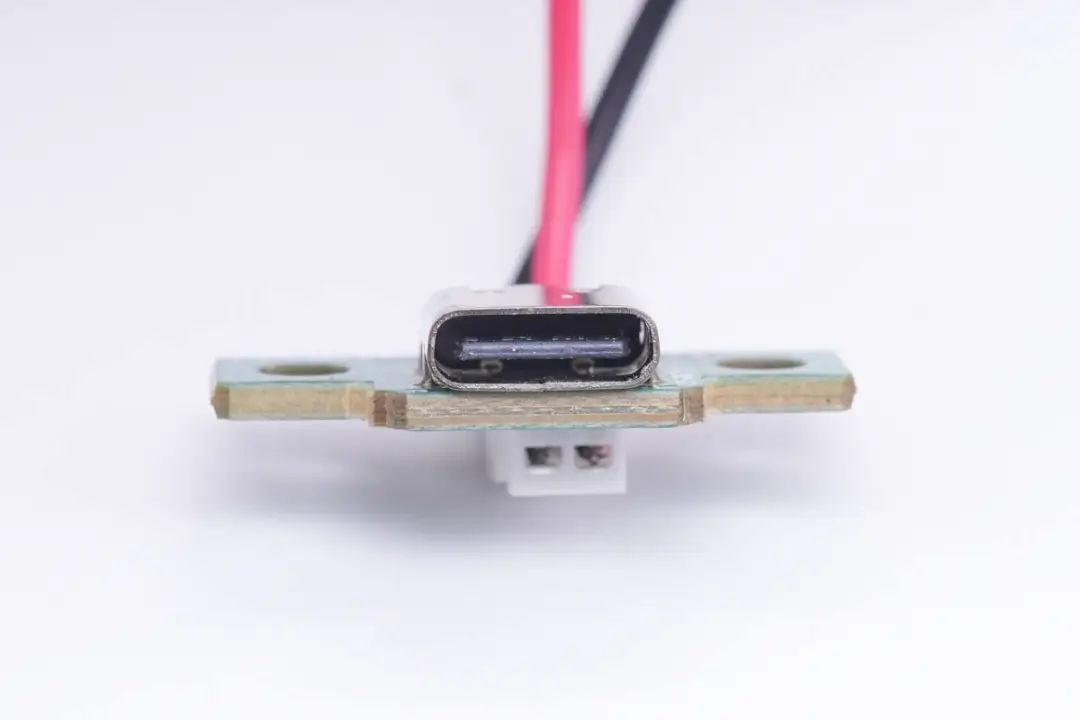

USB-C供电小板焊接导线输出供电。
USB-C母座过孔焊接固定。

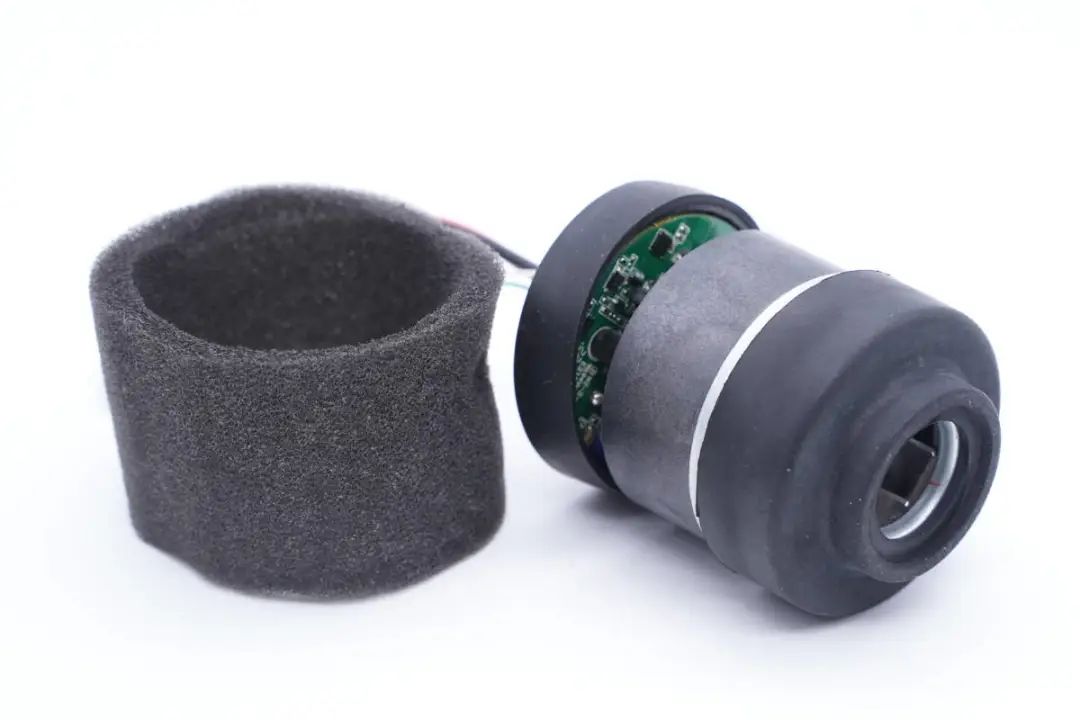

无刷风机外包海绵缓冲。

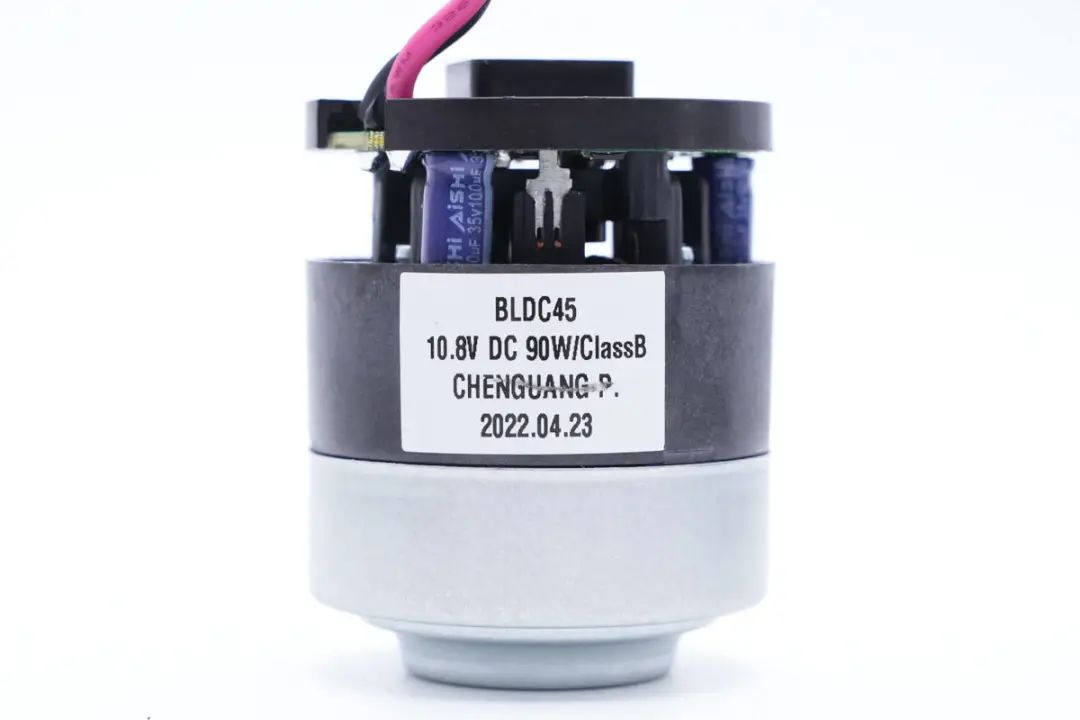

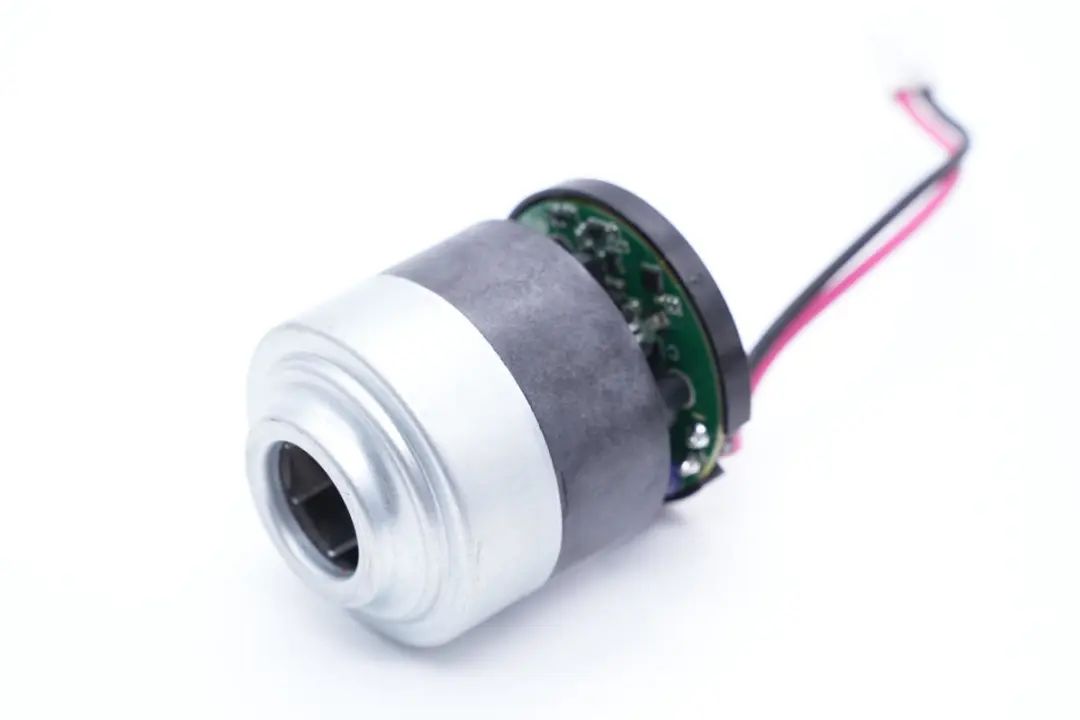

无刷电机型号BLDC45，额定电压10.8V，功率为90W。
电机尾部为驱动板，

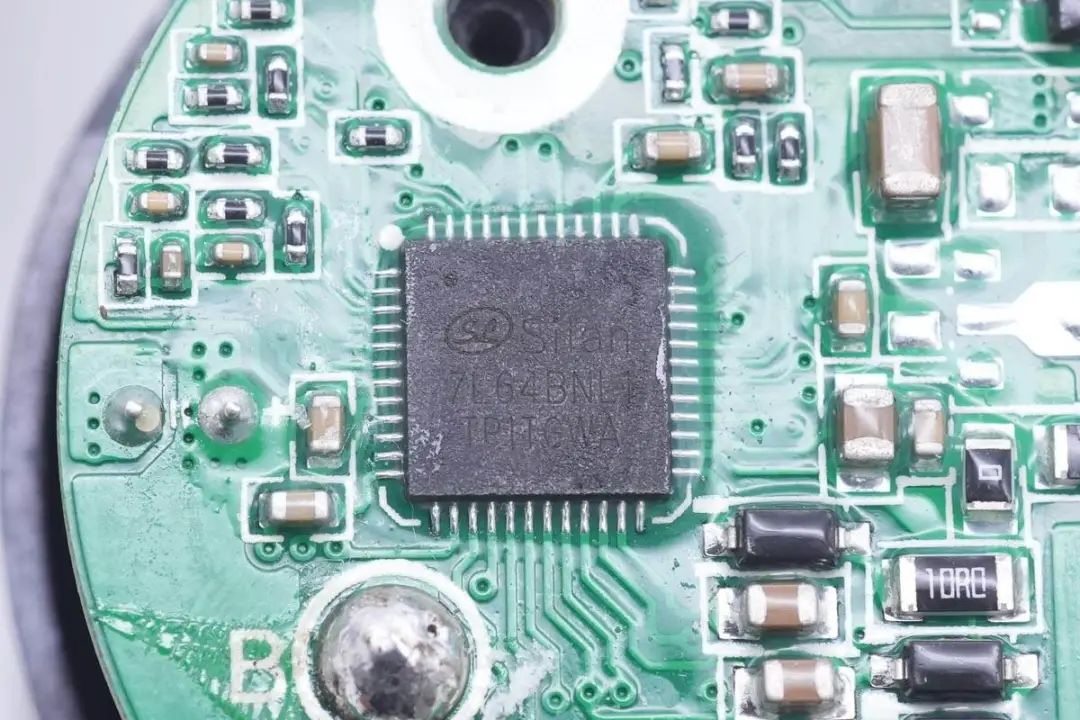

无刷电机控制器来自士兰微电子，型号SPC7L64B，是一款高集成的高性能无刷电机控制器，内置32位M0内核，最高工作频率64MHz，采用QFN7*7-48封装。

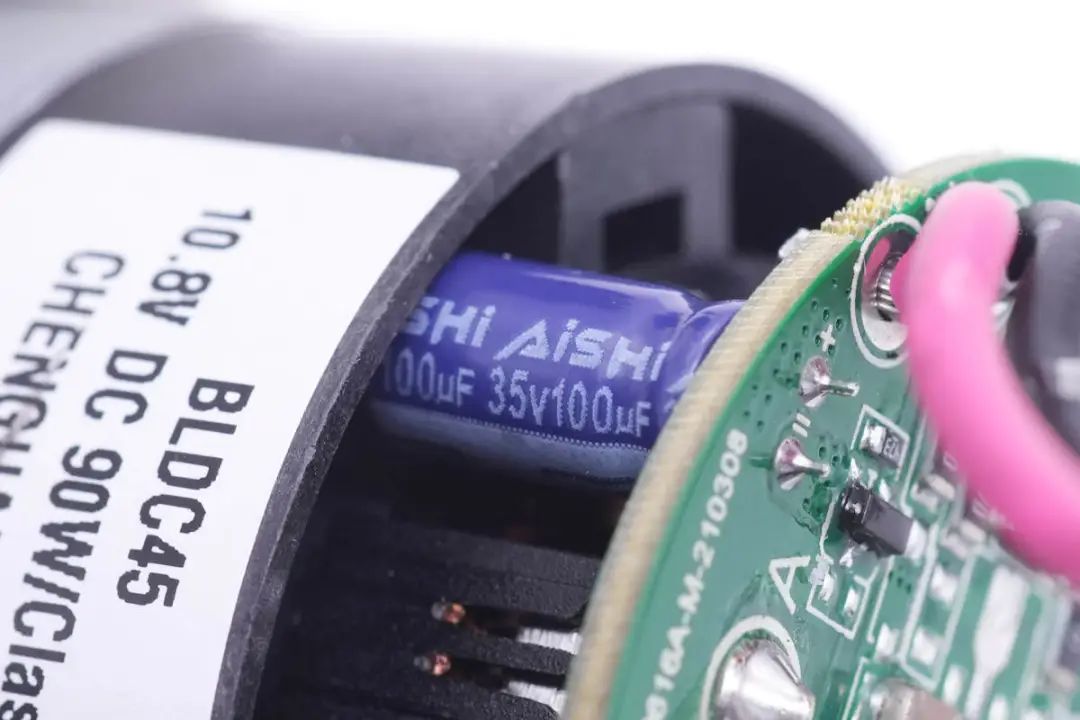

主板上滤波电容来自AiSHi艾华，规格为35V100μF。

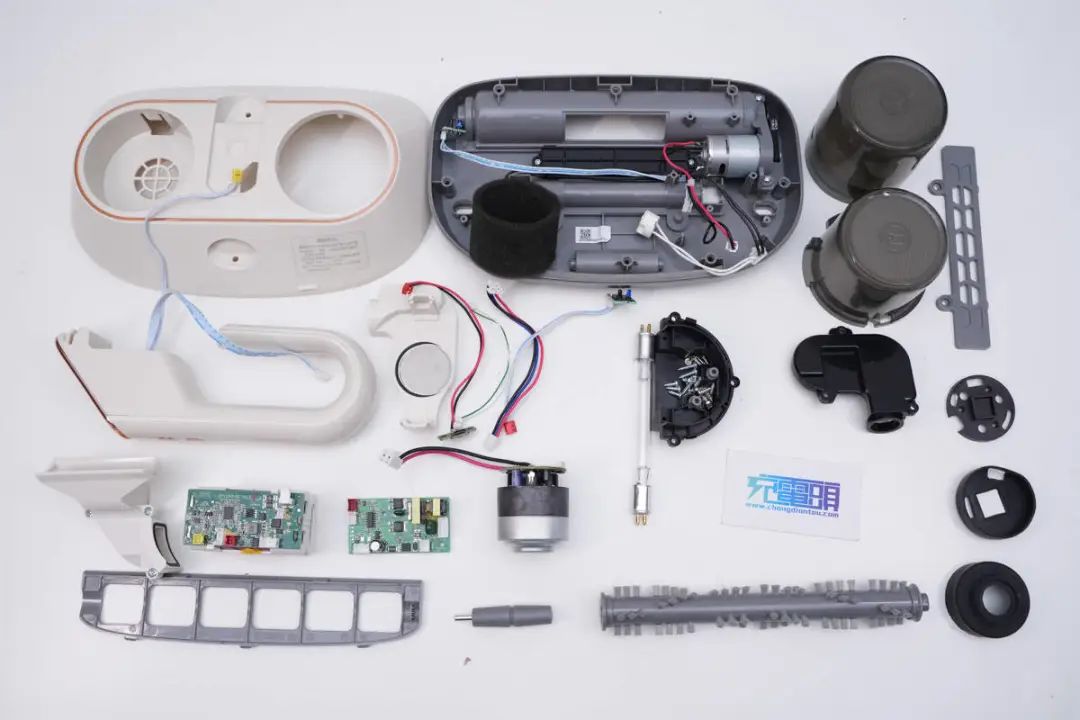

全部拆解一览，来张全家福。
充电头网拆解总结
摩飞电器这款手持除螨仪内置三串锂电池供电，摆脱了传统电线的束缚，轻便的设计也更加方便使用，吸去床上的灰尘和螨虫，配合紫外线杀菌，提供深层清洁，消除不适症状，还原舒适睡眠。
充电头网通过拆解了解到，这款手持除螨仪内部采用模块化设计，电池组，控制板均采用排线连接，简化组装生产流程。除螨仪底座为紫外线灯和滚刷电机以及驱动电路，在上盖内是电池组以及无刷风机。除螨仪内置3串锂电池，USB-C接口输入的5V电压通过升压进行充电，电池组配有热敏电阻和创芯微CM1250二级保护芯片进行过热和过充保护。
创芯微CM1250系列产品内置高精度、超低功耗的电压检测电路和延迟电路，是一款用于可充电电池的二级保护芯片。通过检测电池包中每一节电芯的电压，为电池包提供过充电保护。可满足笔记本电池，锂电电动工具，扫地机器人以及UPS电源应用，实现加强的安全性。
