汽车“三化”进程加速，车规级MCU大有可为。

编辑 |  芯东西内参

汽车“智能化”、“电动化”、“网联化”“三化”进程不断加速，各类汽车半导体需求量均有不同程度地提高，车规级MCU是一类具有广泛运用场景的车载芯片，车规级MCU市场前景广阔。车规级MCU正是本轮“缺芯”事件的“主角”之一，多重因素促成了一次严重的汽车产业链“缺芯”危机，这导致了全球汽车生产遭遇巨大困难，现阶段车规级MCU仍是众多汽车芯片中最为紧缺的种类之一。疫情终将过去，发展大势不可阻挡。汽车电子电气（E/E）架构正在发生变化，车规MCU需求量将随之发生变化。
01.从汽车产业链到车规MCU芯片

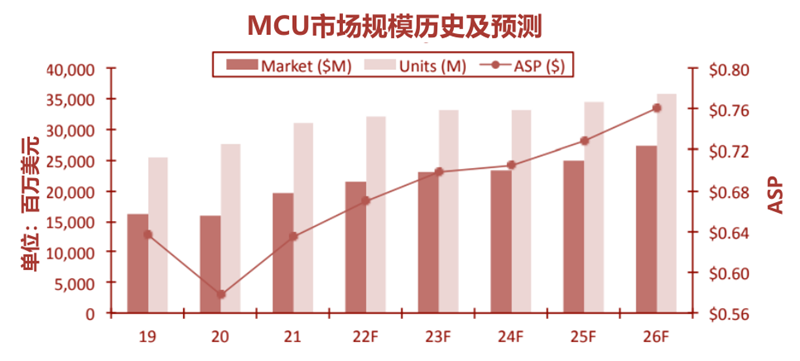

MCU（Microcontroller Unit）名为微控制单元或者单片机，是把中央处理器的频率与规格做适当缩减，并将内存、计数器、周边接口等内容都整合在单一芯片上，形成芯片级的计算机。广泛应用于消费电子、物联网、汽车电子、工业控制等领域。▲MCU市场规模历史及预测根据IC Insight数据，全球MCU市场在2020年新冠肺炎疫情冲击下下降2%后，随着2021年强劲的经济复苏，MCU的销售额攀升了23%，达到创纪录的196亿美元。IC Insights预测，2022年全球MCU销售额将增长10%，达到215亿美元的历史新高，其中汽车MCU的增长将超过大多数其他终端市场。根据IC Insights 2021年中数据显示，尽管受芯片短缺和疫情的影响，2021年全球汽车MCU销售额将预计达到76亿美元的规模，相比2020年增长23%，其中，超四分之三的汽车MCU销售额来自32位，约为58亿美元。预计全球汽车MCU销售额在2022年和2023年分别有14%和16%的增长率，到2023年将达到100亿美元的规模。目前疫情冲击下新能源汽车销量逆势提高，面对下游庞大市场需求整车厂进入主动加库存阶段，车规芯片需求量持续保持高位，预计车规MCU芯片高需求将会持续到22年底，扩产能的投资有望在23年中实现生产规模大体量提升。通常，MCU完成内部生产需要12-16周。与22Q1相比，MCU的短缺更加明显，大多数MCU都处于短缺状态，尤其是意法半导体和恩智浦。车载MCU目前只有瑞萨和赛普拉斯提供，货期为32-45周，其他品牌处于短缺状态。2022年，汽车MCU订单几乎满员，价格持续上涨。其中，意法半导体3月24日宣布，将在第二季度上调所有产品线的价格。如今，对MCU的需求不仅是数量上的。随着新兴产业的推动，对低功耗、高算力、定制化、专用外设的新要求逐渐增加。2021年，由于芯片短缺，全球汽车市场累计减产量约为1020万辆。截至5月15日，由于芯片短缺，今年全球汽车市场累计减产量约为172万辆。其中，中国汽车市场累计减产量增加至9.2万辆，占全球累计减产量的5.3%。除了芯片短缺，汽车“三化”也是MCU的重要推动因素：智能化：当前仍处于L0-L2自动驾驶渗透率快速提升阶段，智能驾驶需求将持续提高ECU和MCU用量：作为汽车电子系统内部运算和处理的核心，MCU是实现汽车智能化的关键。据iSuppli报告显示，一辆汽车中所使用的半导体器件数量中，MCU芯片约占30%。这意味着每辆车至少需要使用70颗以上的MCU芯片。电动化：2021年全球电动化电动汽车销量达到67.5万辆，比2020年增长108%，由于2020年的低基数，尽管2021年同比增长率极端，但2021年的销量仍然是可观的。网联化：物联网设备的增多提升了对联网能力需求，MCU作为联网设备的关键元件同时也需要兼顾成本和功耗，促使无线MCU解决方案快速进入行业视野。
02.半导体设备黄金发展期来临

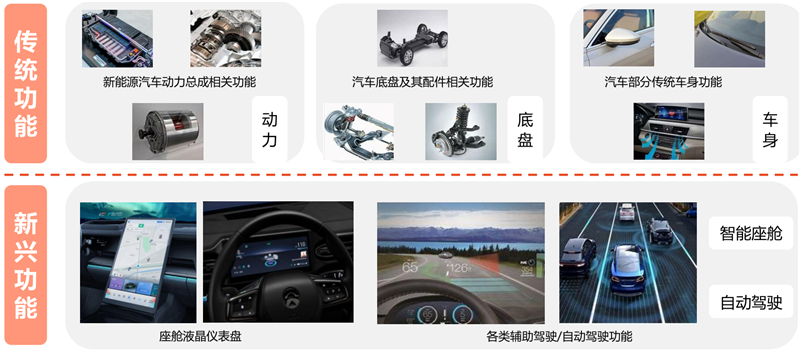

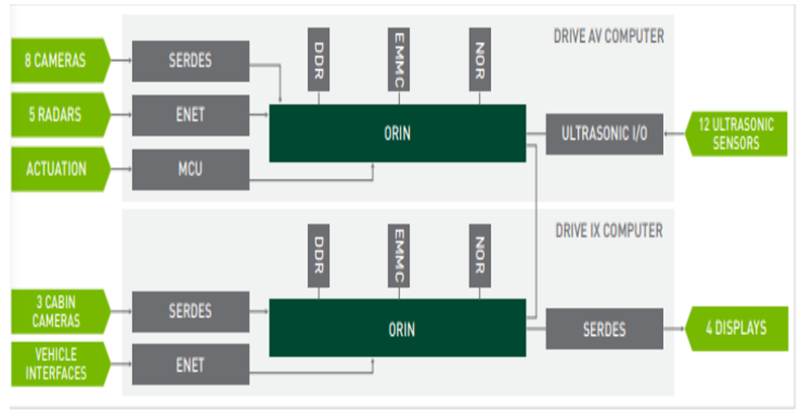

随着汽车功能逐渐增加，特别是汽车“三化”后，传统分布式架构通过增加ECU来增加汽车功能存在算力浪费，车内线路繁杂、汽车空间使用效率低、系统升级困难、新增ECU边际成本递增等弊端，用域控制器合理集成ECU功能是大势所趋。ECU（Electronic Control Unit）即电子控制单元，是控制汽车功能的“电脑”，其内部包括MCU、存储器，输入/输出接口，模数转换器（A/D）及其他集成电路。分布式下，单个ECU控制汽车的某一功能，增加汽车功能就要增加ECU，而ECU增加会带来MCU的增加。DCU（Domain Control Unit）域控制单元，是指集中控制汽车某些功能的控制器，其芯片主要是SoC芯片，内部包括高算力微处理器、存储器，输入/输出接口等。域控制下，汽车某些功能被整合起来由DCU一并控制，ECU数量减少引致MCU的用量下降。汽车功能众多，有些功能自汽车诞生之日就已经存在，有些则是随着汽车工业的发展在某一时刻运用并保留在汽车上。智能化的趋势下，各类新兴功能加速增添运用并持续更新迭代。博世按汽车功能拆分整车为动力域，底盘域，车身域，座舱域，自动驾驶域。基于博世的构想，将集成了传统功能的动力域，底盘域和车身域归为一组，座舱域和自动驾驶域归为新兴功能组。▲汽车功能传统燃油车的动力系统主要包括发动机和变速箱，这两个部件中的控制芯片合计布局2块：一块发动机主控MCU和一块变速器主控MCU。纯电动汽车动力系统包括整车控制模块，电机控制器模块，电池管理模块三个部分。域控构造下，动力域控制器集中控制上述三个部分，和传统燃油车不同的动力系统带来了MCU的增量，预计用量将超过5块。智能座舱实现的功能繁多，包括信息娱乐，人机交互，为了满足实现这些先进功能的需要，更高性能车载芯片作用愈发凸显，MCU地位有下降趋势。我国标准将0-2级自动化称为驾驶辅助，要实现驾驶辅助，必须为汽车添加辅助功能，而这些功能的添加在目前的车型中仍是分布式，这些功能仍有对应ECU。3-5级是自动驾驶，域控制下ADAS功能整合，这需要高性能，专业化的SoC主控芯片解决方案，到了这个阶段MCU主要起一些“辅助”功能。高级驾驶辅助系统ADAS（Advanced Driving AssistanceSystem）是指通过车载传感器获取车身、环境、人体等信息实现驾驶辅助，并将进一步实现自动驾驶的汽车功能系统。ADAS主要包括主动安全，驾驶舒适性，泊车辅助等功能。目前中国汽车市场还处于L2等级高速渗透的阶段，整车厂商综合考虑成本和性能，新增ADAS功能仍沿用分布式的构架。自动驾驶域控制器中MCU的一大作用是作为安全芯片（safety core），添加安全芯片是为了预防硬件的意外失灵，诊断异常状态或者发生单处故障时有安全备份处理方案。前文所述车规ISO 26262功能安全标准，是汽车行业的安全标准，合格的车规SoC的设计都必须遵循该标准。▲ADAS功能域集中后SoC起主控地位以NVIDIA DRIVE Orin™ SoC 产品为例：其内部集成新一代GPU架构和Arm Cortex-A78AE CPU内核，这些都是高算力处理器，SoC芯片控制多个自动驾驶传感器。控制诸多传感器不再需要多个MCU，而是由域主控芯片统一控制。该方案中MCU的功能主要和周边驱动有关。
03.全球市场集中度高，国产替代趋势延续‍

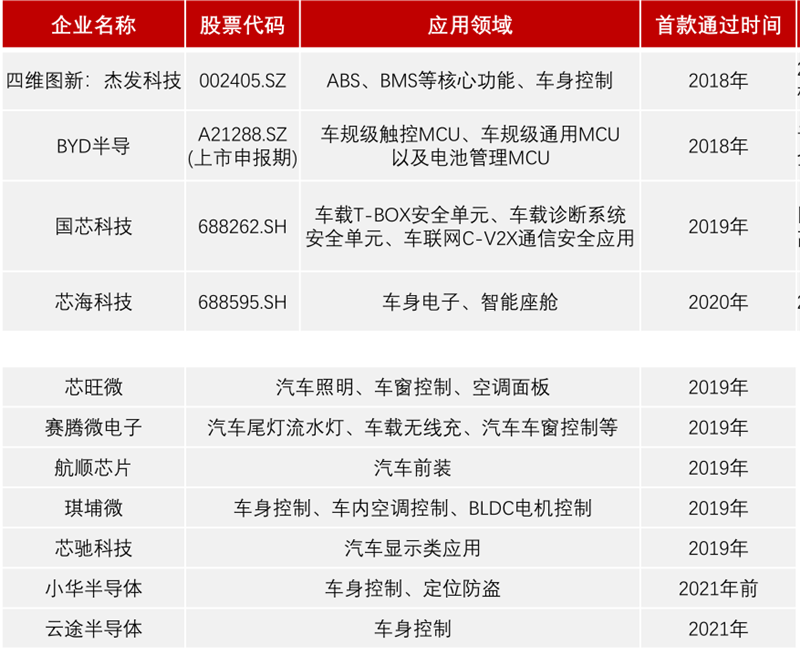

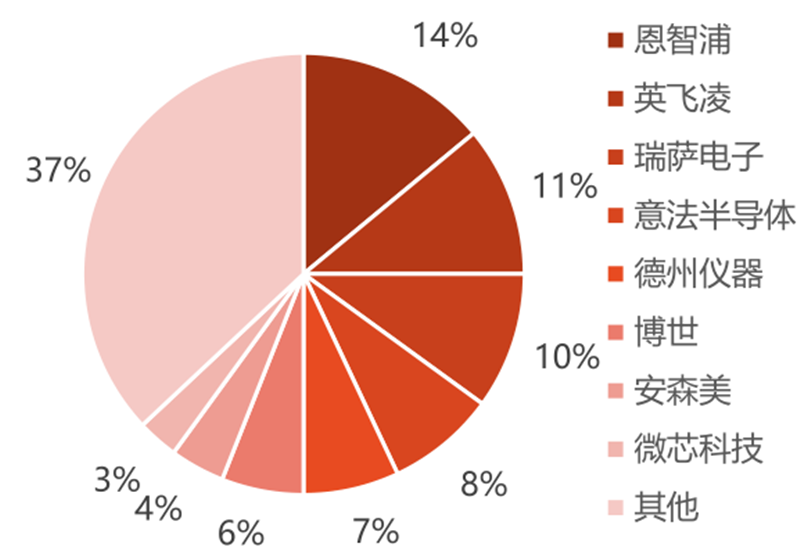

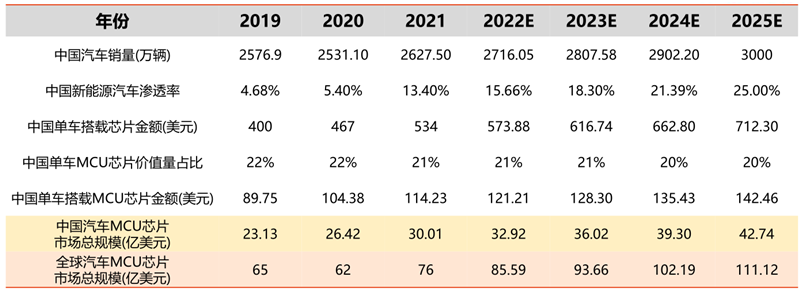

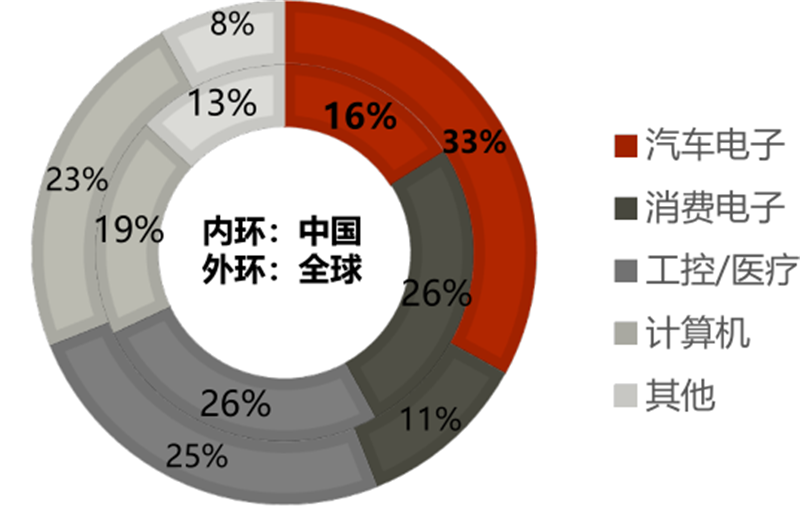

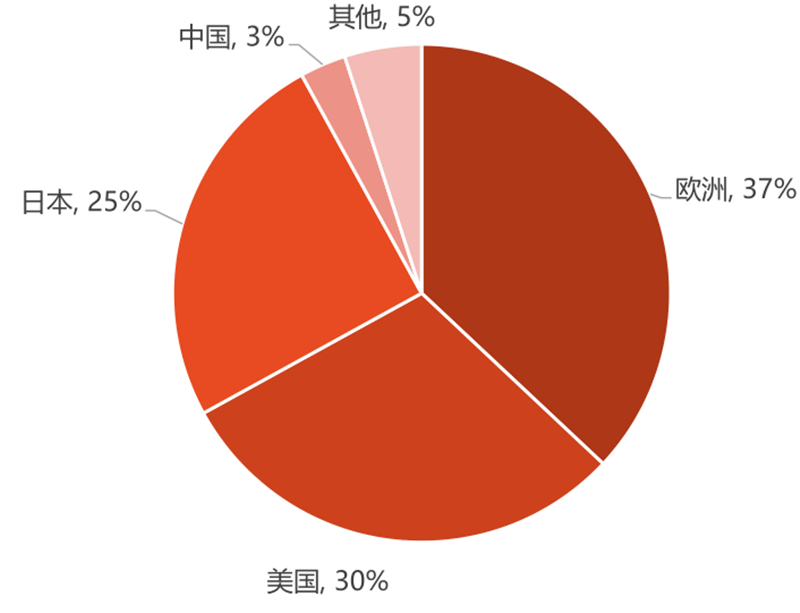

▲全球主要地区汽车芯片自主产业规模情况（2019）根据Gartner公司的最终统计结果，2021年全球半导体收入同比增长26.3%，总计5950亿美元。汽车市场在2021年增长了34.9%，表现优于所有其他终端市场。目前我国汽车芯片自给率不足10%、国产化率仅为5%，供应高度依赖国外。需求侧：中国汽车约占全球30%，是车规级芯片需求最大的市场供给侧：国内汽车芯片进口率高达95%，像用于动力系统、底盘控制和ADAS等功能的关键芯片均被国外巨头垄断。▲2020年全球车规级MCU供应商市占率全球车规MCU市场集中度高，且有着轻晶圆厂战略，依靠晶圆代工厂将技术转化为芯片产品。从供给端来看，台积电占所有外包车规MCU出货量约60%-70%，但汽车芯片业务仅占其总收入3%。头部厂商对台积电的强依赖性，放大了供需错配的矛盾：台积电因疫情降低车规MCU产能分配，在终端需求攀升后车规芯片供不应求。▲2020年全球及中国MCU芯片应用领域结构国产车规MCU目前正处于发展窗口期：本土厂商在车规MCU的市场份额占比小，可发展空间大；宏观市场影响加剧本土化替代的紧迫性，MCU持续缺货，而海外大厂新增产能有限，国产替代的趋势延续；政策加持，推动MCU研发和产业化，维护汽车工业的稳定运行。“十四五”节能减排综合工作方案目标是到2025年我国新能源汽车渗透率达到20%左右，另基于月度新能源汽车市场快速放量的现状，2022年以来新能源汽车渗透率分别为17%、19%、22%、25%和24%，考虑到汽车整体销量处于近年来低点，而渗透率是新能源汽车销量占汽车总销量的比重，渗透率的快速提升并不意味着新能源汽车的高度普及，因此我们给予2025年新能源汽车渗透率25%的审慎预期，30%的乐观预期。新能源汽车渗透率提高背后的意义兼具电动化、智能化和网联化进程，科技属性不断增多是趋势。在界定时间内即新能源汽车高速普及阶段，单车芯片价值量与新能源汽车渗透率呈一定程度的同向相关性。在传统燃油车和新能源汽车中单车MCU价值量在汽车芯片价值总量中占比稳定。传统燃油车中MCU价值量占比为23%，纯电动汽车MCU价值量占比为11%。▲中国及全球汽车MCU市场规模预测预计中国2022年-2025年汽车MCU市场规模分别为32.92，36.02，39.30，42.74亿美元；2022-2025年全球汽车MCU市场规模为85.59，93.66，102.19，111.12亿美元。预计中国2022年-2025年汽车MCU市场规模分别为33.63，37.53，41.66，45.93亿美元；2022-2025年全球汽车MCU市场规模为87.45，97.59，108.32，119.41亿美元。中国汽车MCU市场在2021-2025年CAGR分别为9.24%和11.22%，车规级MCU市场规模在汽车三化的背景下具有较大增长空间。▲已实现车规级MCU批量生产的厂商已实现车规级MCU批量生产的厂商目前，国内厂商与国际巨头还有相当大的差距。要想在高端MCU市场占据一定份额，ICWISE高级分析师指出，除了需要技术水平、设计能力、代工工艺、产品性能等达到同等水平外，还需要把握高端MCU市场的需求变化，可以在特定环境下直接与需求终端(如车企)合作，开发产业变革带来的新需求，从追赶者变成市场引领者。许多国产企业都是从消费级和工业级做起，逐渐步入汽车级MCU目前产品能量产上车的国内芯片厂商屈指可数，部分国MCU产品在2022年才通过产品测试，距离批量商业化落地还有一定的距离。在Aspencore发起的国产MCU厂商调研统计分析中，车规MCU是最多被提及的新兴技术，40个厂商中有24家计划或正在研发车规级MCU。国内厂商需加快芯片研发及产业化，积极占据车规MCU领域市场份额，用安全可靠的产品建立客户粘性，一旦汽车芯片供应链恢复正常，“窗口期”不在，市场对于新进入者的替代需求会大大降低。我国车规级MCU行业正处于导入期末期，将进入高速成长期，在相对领先的消费级和工业级技术基础下，直至整车技术发展中期阶段的车规MCU市场高需求会刺激国内厂商对车规领域的发展。供应链本土化、国产替代化趋势强，优先满足技术要求并获取客户订单的厂商将快速占据市场份额，国产替代潜力巨大。芯东西认为，车用MCU市场，其门槛高、周期长、安全性强、中国芯片厂商入局晚等特点，导致国外半导体厂商一直占据较大的市场份额。不过随着市场的发展和中国MCU厂商的入局和崛起，汽车电子行业将朝多元化的生态发展，新的应用场景会不断出现，进而演化出更多细分赛道，这将意味着会有更多的机遇留给国内兴起的车载MCU厂商。
