那个卷王回来了，初探安克全氮化镓120W充电器

在快充发展史中，存在着几个关键节点，一个是 USB-C 接口的大统一，让具备通用特性的 USB PD 快速充电标准迅速普及，所有数码设备可以共用充电器；另一个就是数码设备功率上涨后带来的充电器技术革命，又大又重的传统硅器件充电器已不合时宜，迫使着行业变革，而这个变革者就是安克。

2018 年，安克率先将氮化镓技术引入消费电子充电领域，通过氮化镓的性能优势，开关损耗更低，支持更高的开关频率，提高了充电器的转换效率，并且缩小了变压器体积，引领充电器向小型化发展。

随着时代的发展，手机和笔记本的快充均已普及，动辄百瓦的快充功率，对充电器也带来了更高的要求。传统的反激架构，已经无法满足大功率快充的需求，必须在充电器的内部架构上下功夫，才可以打造更高转换效率的充电器，来满足消费者的快充刚需。

近日，快充行业领导者安克发布了最新一代氮化镓快充 —— 安克全氮化镓 120W 充电器，它采用了安克联合英飞凌全球首发的 HFB 架构，搭载 Power IQ4.0 动态功率分配技术，配合安克自主开发的迷你变压器通过高密度堆叠排布设计，意味着氮化镓技术又迭代至新高度。安克作为第一个将氮化镓引入消费电子充电领域的品牌，发布新一代快充，又会如何引领氮化镓充电器的方向？

外观设计

（ Anker 安克 GaNPrime 全氮化镓快充家族）

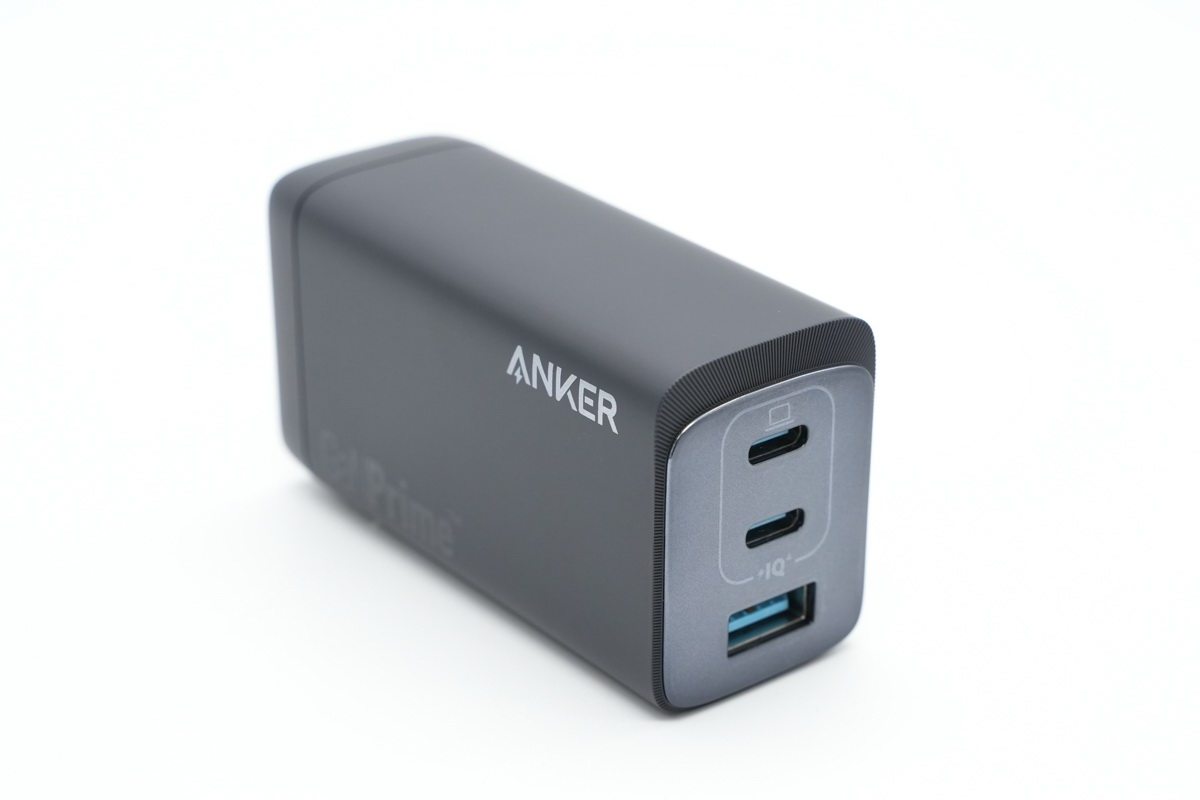

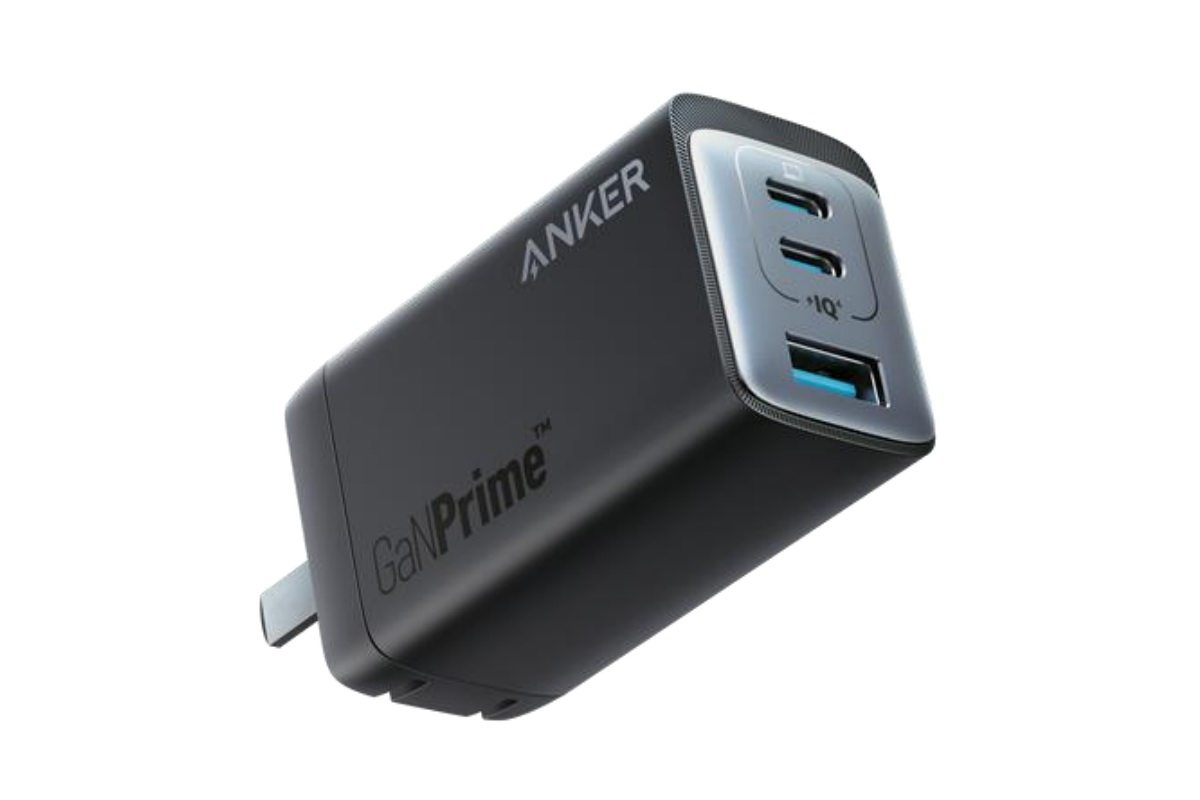

安克全氮化镓 120W 充电器外观 ID 使用了安克超能充家族设计，7 道工艺打造金属质感，灰黑色的壳体消光工艺处理，输出面板为金属银质感，整体外观为主流的条形柱状结构。接口布局方面，安克 120W 充电器采用 2C1A 共三输出口配置，母座物料选用安克快充产品经典的蓝色母座，可见三个接口都支持快充输出。

充电器壳体与输出面板之间的垂直面，加入了扩散性的沟槽纹路处理，增加壳体质感细节的同时，另外也有扩大表面积的作用，提升空气换热散热效果。

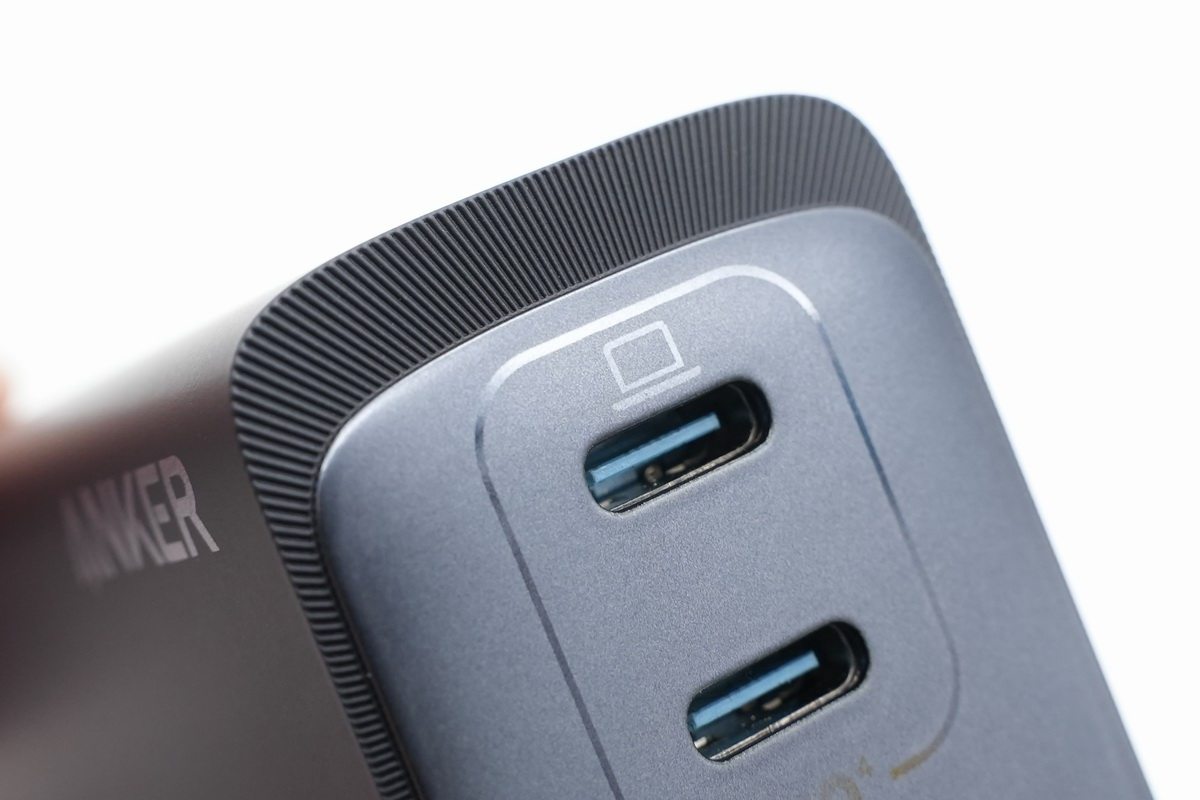

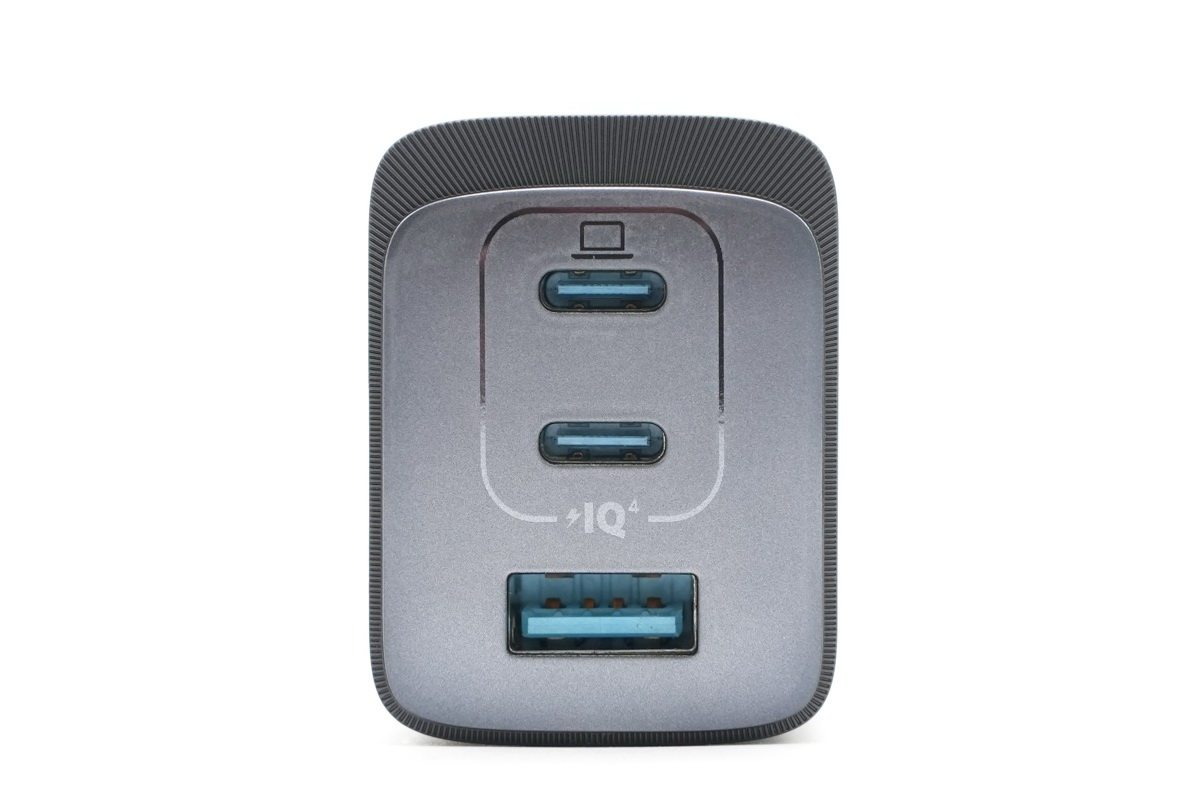

输出面板两个 USB-C 用丝印框住了，并标注 Power IQ 4.0 LOGO，是安克最新一代智能快速充电技术，支持全时功率动态分配，能做到每 3 分钟实况调节接口功率分配策略，让多设备充电状况更智能。最上面的接口还印有电脑 LOGO，但其实两个 USB-C 性能完全相同，支持 100W 功率盲插，任意插入其中一个均能获得最大 100W PD 快充输出。

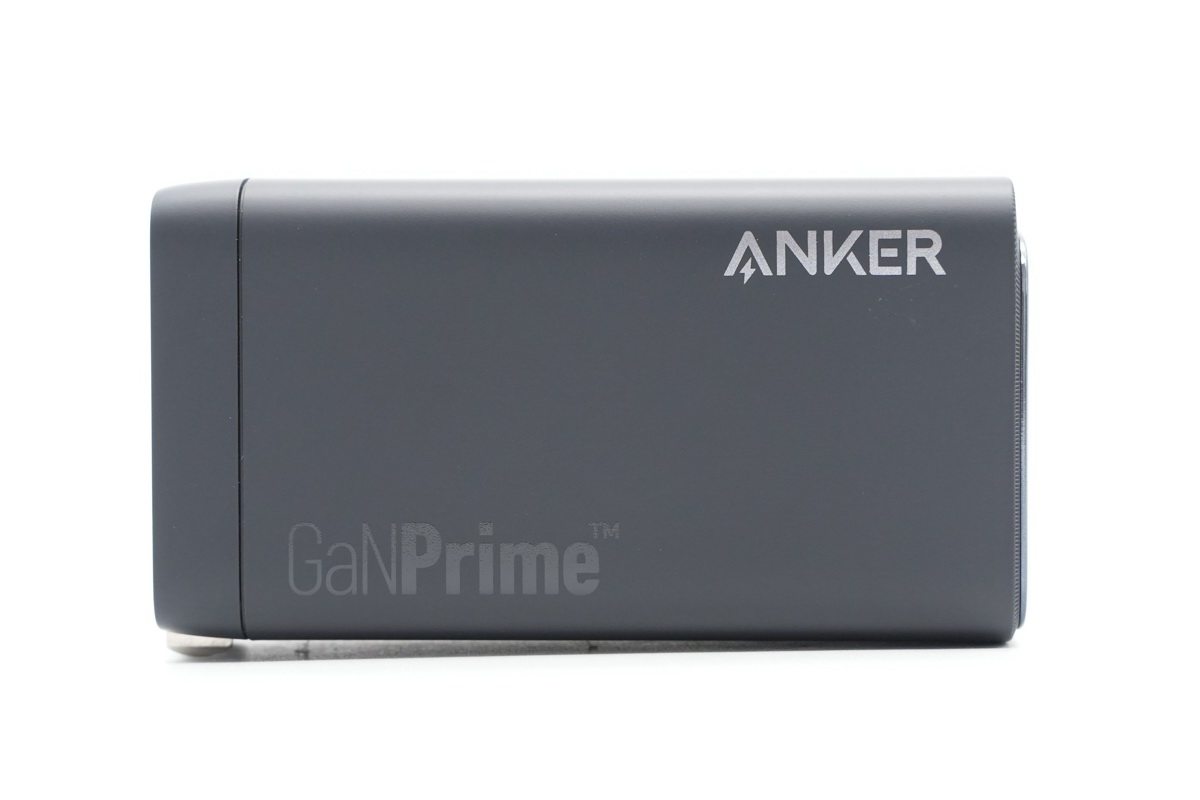

壳体侧面印有“ANKER”安克商标，另有“GaNPrime”字眼，表明其采用了最新一代安克全氮化镓系统，相比起早期氮化镓方案有着更优越的表现。

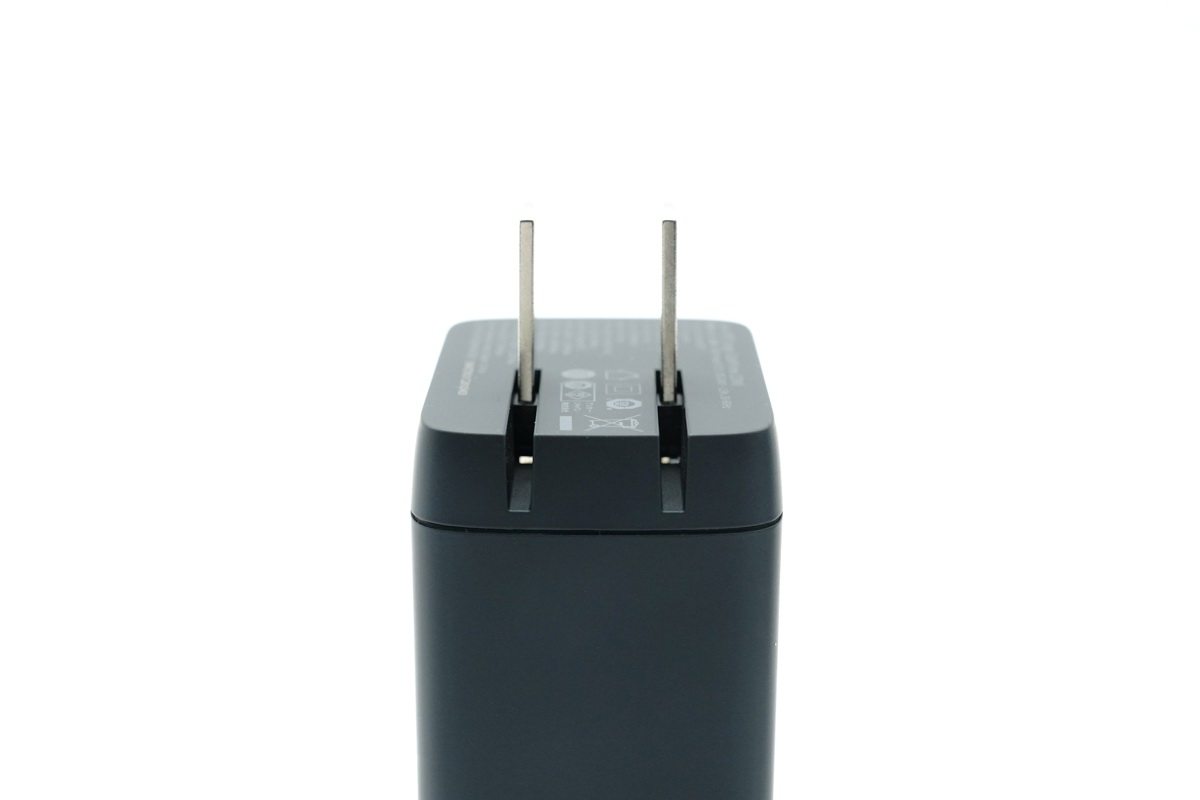

插脚选用折叠插脚，插脚类型为美规两脚插脚，外出时可将插脚收纳至壳体内，避免剐蹭行李物品，它还支持 100-240V 宽幅电压工作，跨地区差旅出行用户无需担心当地电网兼容问题，全球通行。

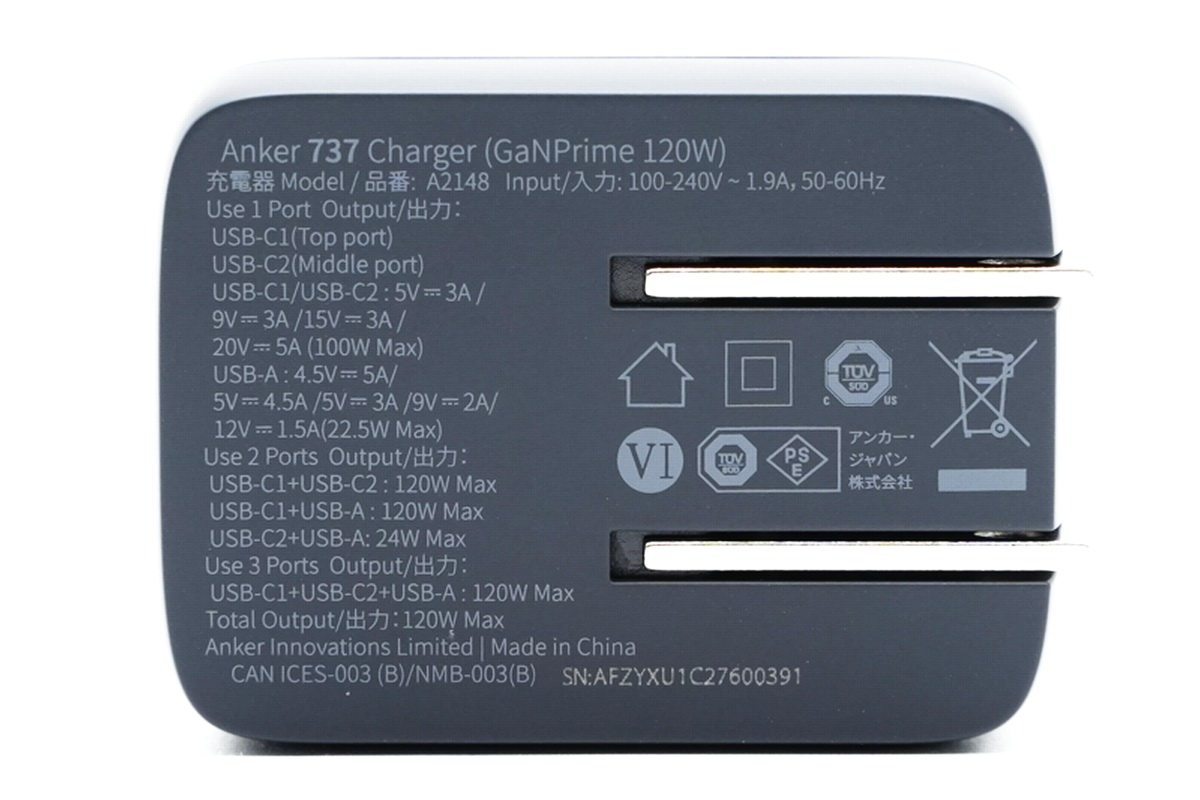

铭牌参数如下。

品名：Anker 737 Charger（GaNPrime 120W）

型号：A2148

输入：100-240V 50-60Hz 1.9A

单口输出：

USB-C1/C2：5V3A / 9V3A / 15V3A / 20V5A（100W Max）

USB-A：4.5V5A / 5V4.5A / 5V3A / 9V2A / 12V1.5A（22.5W Max）

双口输出：

USB-C1 + USB-C2：120W Max

USB-C1 + USB-A：120W Max

USB-C2 + USB-A：24W Max

三口输出：

USB-C1 + USB-C2 + USB-A：120W Max

全局输出功率：120W Max

安克 120W 充电器搭载全球首发的英飞凌 HFB 架构，将两颗氮化镓与驱动电路集成在一个封装内部，面积与单个氮化镓器件相同，转化效率最高达 94% 以上，相比旧有方案减少 21% 的效率损耗，高度集成减少电路复杂性与体积，高效率也带来了更低的发热温升。

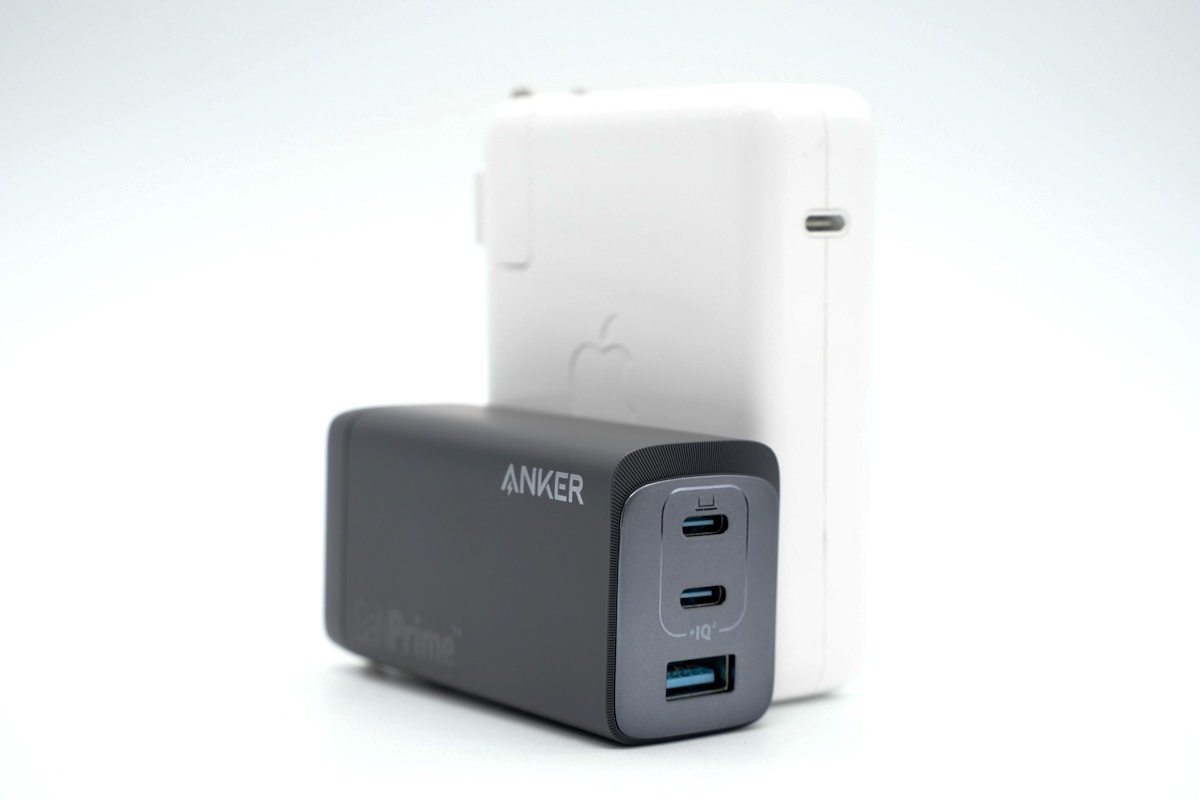

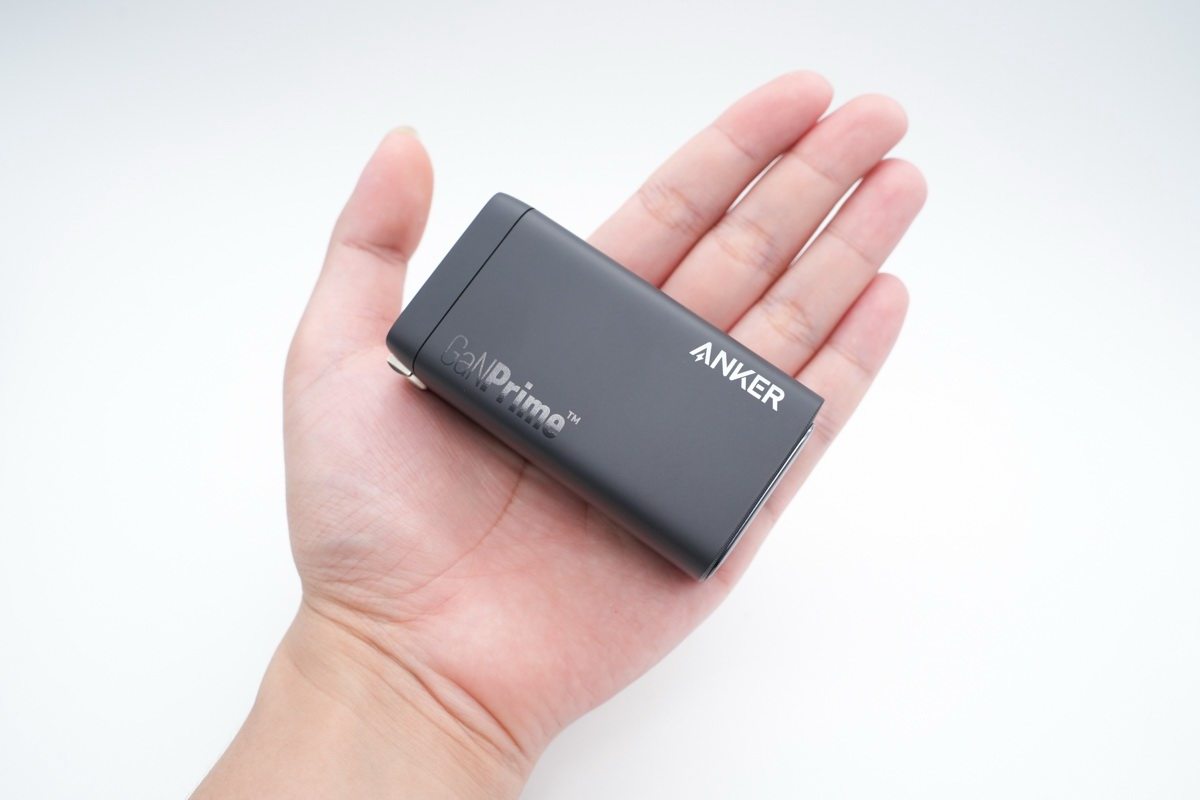

安克 120W 充电器，实测三围尺寸分别为 32.07mm * 43.06mm * 80.22mm，体积 110.78cm³，比苹果 140W 充电器体积还小 40%。按照额定输出功率 120W 计算，安克 120W 充电器功率密度 1.08W/cm³，超过每立方厘米1W大关，重量也仅有 194.9g。行业采用上一代氮化镓技术的百瓦多口充电器，功率密度一般在 0.6~0.7W/cm³ 之间，安克 120W 充电器远远抛离上一代产品，性能更强，体积更小。

全氮化镓多口快充系统

安克全氮化镓系统以氮化镓为全局核心，对充电器全局性能进行提升。氮化镓功率器件相比起传统硅器件，拥有充电效率更高、损耗更少、低温升发热的特性，使得其他技术成为可能，例如定制的变压器、立体堆叠达到更小体积、更强的输出功率、更多的接口配置。

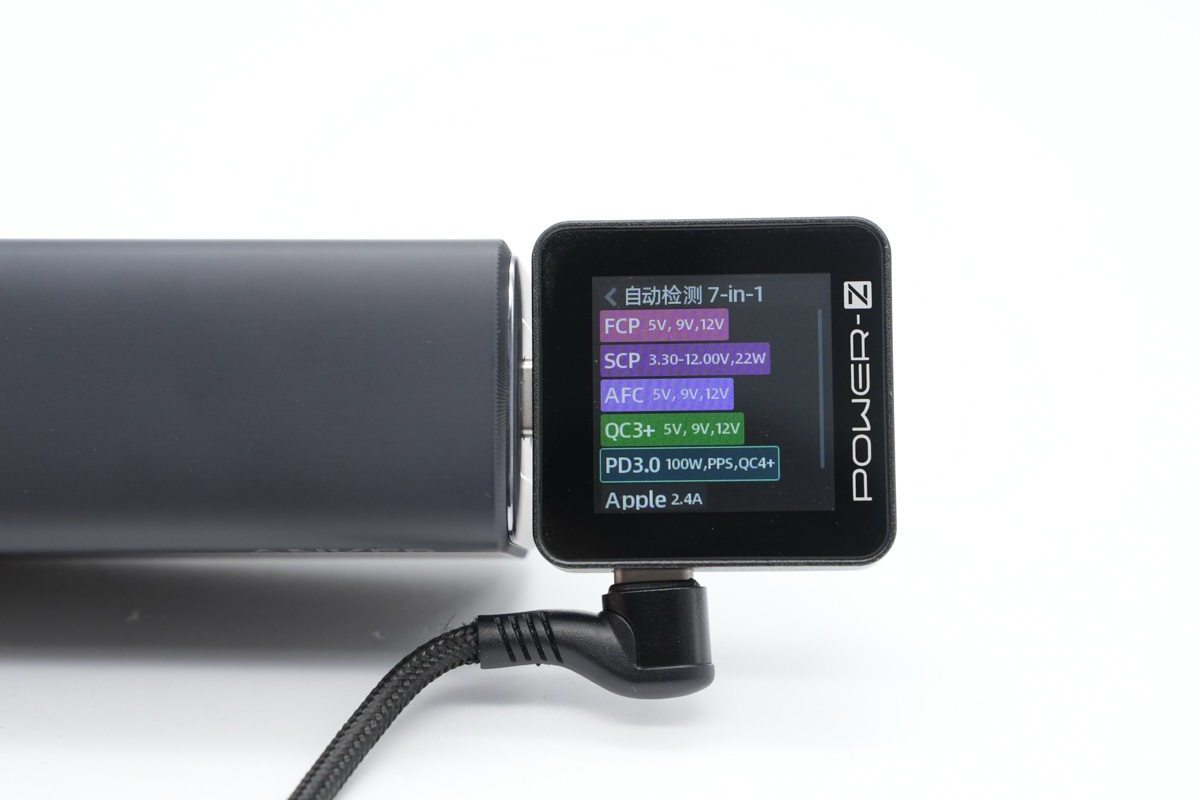

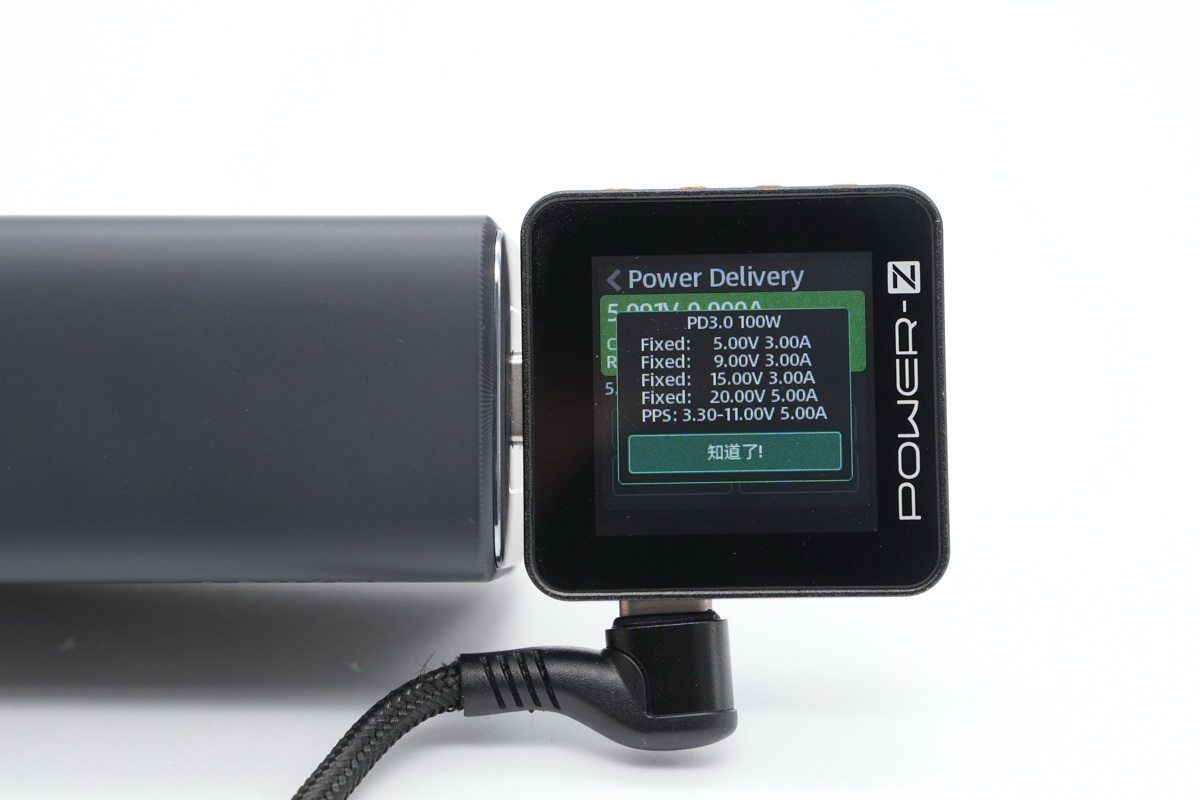

使用 POWER-Z USB 测试仪读取充电器 USB-C1/C2 PDO 报文，反馈结果相同，两个接口均支持 5V3A / 9V3A / 15V3A / 20V5A 四个固定电压输出档，另外还带有 3.3-11V5A 一组大电流 PPS 电压子集，对私有协议安卓手机支持会更加友好。

除 USB PD 快速充电标准外，三个输出口均带有 FCP、SCP、AFC、QC3.0、APPLE2.4A 等市面常见的快充协议，可以兼容 1000+ 设备，市面主流的电子产品均适用。

全时功率分配技术

安克多款充电器身上都印有“IQ+数字”的标志，它是安克 Power IQ 智能充电技术，后面是第几代。安克全氮化镓 120W 充电器身上搭载的是 Power IQ 4.0，已经发展至第四代。主要包含了全时功率分配技术以及 1000+ 设备兼容性。

多口充电器会根据接口插入设备的多少对各接口功率进行分配，目前业界的多口充电器基本使用固定的功率调整方案。举例说，A、B两款产品同时充电，固定功率分配优势始终都是策略不变，哪怕其中一款产品早就充满，另一款产品仍然无法继续向上获得更大功率。

而安克所发布的 Power IQ 4.0，其搭载全时功率分配技术，每秒都在监测设备的功率需求，每 3 分钟按需调整功率分配策略，使得总充电时间减少最多 1 小时，对比传统多口充电器从而实现了更快的充电速度，让多款设备充电效率更智能、更快速。

HFB 架构

HFB 架构为英飞凌推出的混合反激架构，通过结合传统反激拓扑结构，与谐振开关电源的高性能，搭配使用半桥氮化镓器件，实现了更高集成度与更高效率的电源解决方案。

这种 HFB 混合反激架构，集合了反激和 LLC 的优点，是一种新型的非对称半桥混合型反激拓扑，这个新式的反激拓扑，采用半桥和串联电容器共同驱动传统的反激变压器，反激变压器的主电感和串联电容器形成谐振回路，用于实现半桥开关的 ZVS 开关，并在退磁阶段提供谐振功率传输。

正常运行模式下，充电周期和相关功率由峰值电流控制。退磁阶段通过定制控制，以确保合适的负预磁化，满足半桥所需的 ZVS 条件。相比其他反激拓扑，这种混合半桥反激变压器需要存储的能量较少，可有效减小变压器的尺寸。同时混合反激可在初级实现完全零电压开关，次级实现零电流开关，并且回收变压器漏感能量，可进一步提高效率。

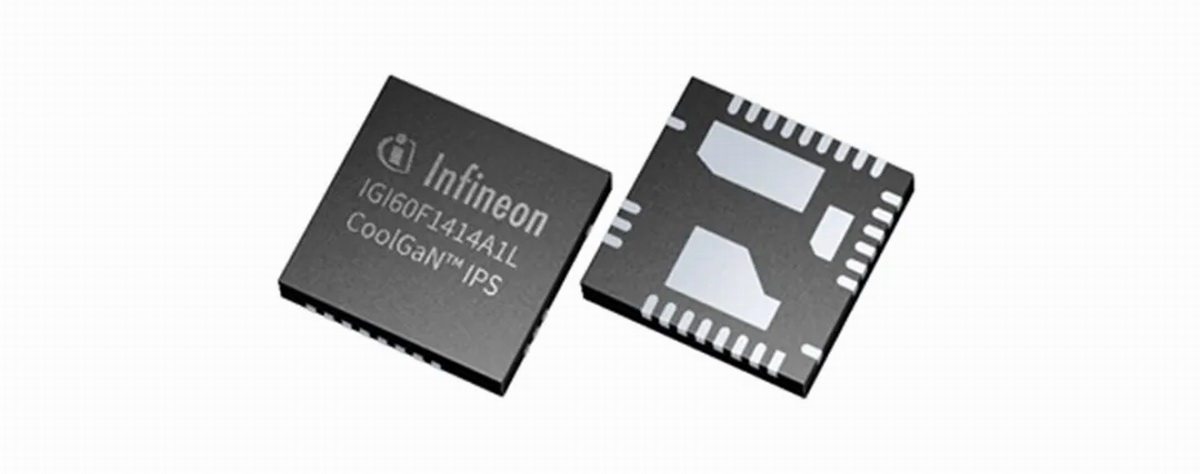

与英飞凌 XDPS2201 混合反激控制器搭配使用的是英飞凌最新推出的半桥氮化镓集成功率级芯片 IGI60F1414A1L，这颗氮化镓芯片支持 400W 输出功率，在安克 120W 全氮化镓充电器中降额使用，效率更高温升更低。

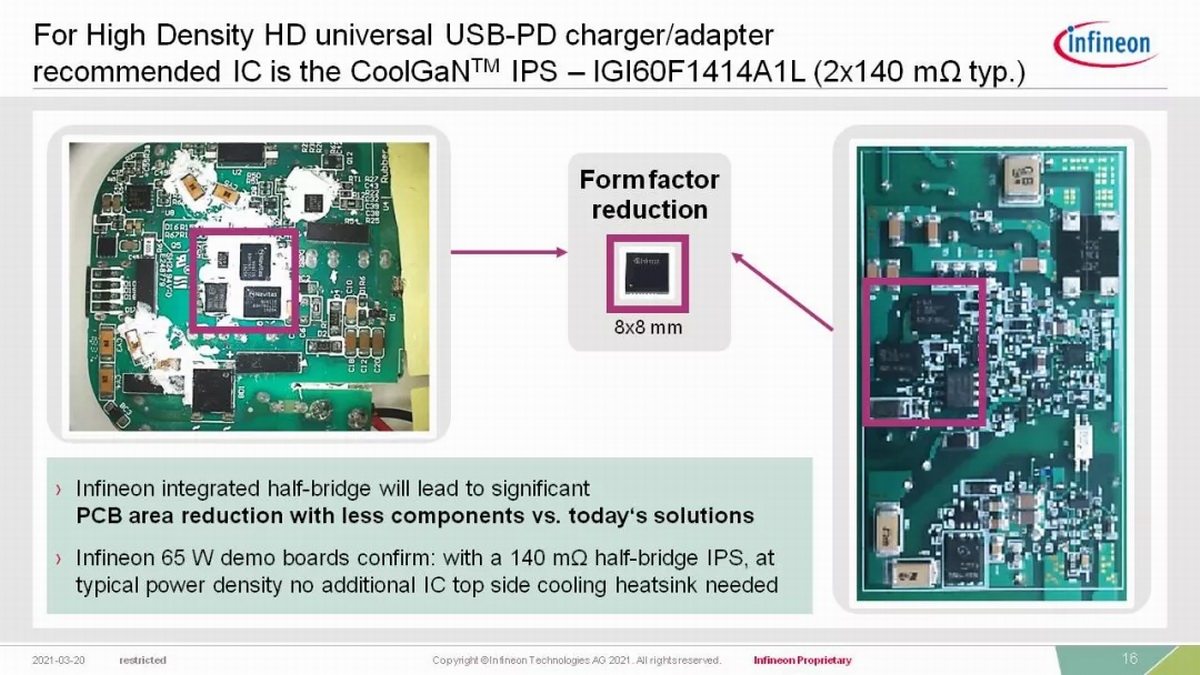

英飞凌 IGI60F1414A1L 在一个 8*8mm 的封装内部集成了两颗氮化镓开关管以及对应的隔离驱动器，相比传统氮化镓开关管搭配驱动器的解决方案，大大节省了占板空间，并简化散热设计。同时全集成的设计，简化了电路设计，寄生参数的减少，还可支持更高的工作频率，使用更小的变压器，进一步提升快充适配器的功率密度，增加产品的竞争力。

充电头网总结

2018 年，Anker 安克首发量产开售氮化镓充电器，将氮化镓技术从实验室带到充电器领域，让停留在纸上谈兵理论技术迈出了一大步，从此充电器历史进入新的一页。

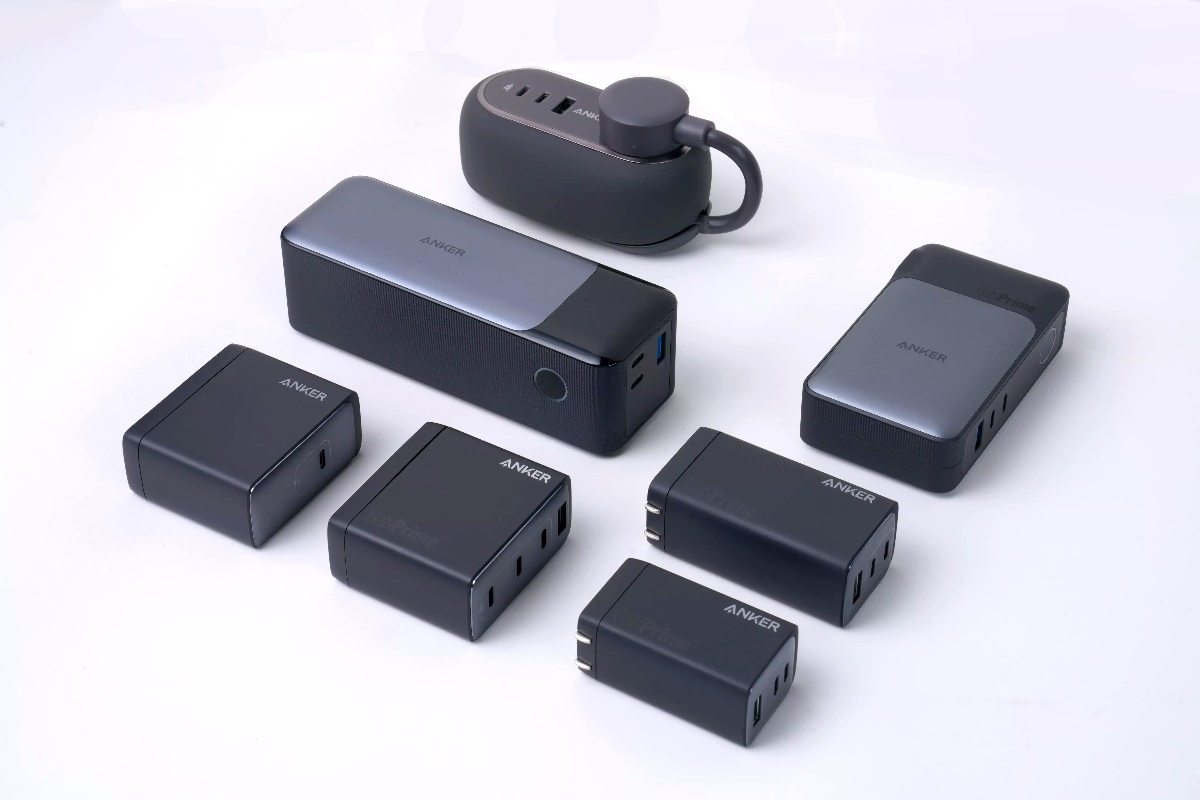

在过去几年间，安克快充家族覆盖各个功率段，提供不同接口数量、不同形式的产品让用户享受到氮化镓快充的乐趣，今天，安克 120W 带着多项黑科技再度登场，让氮化镓快充行业进入另一个高度。

二合一 HFB 架构、空间堆叠技术、迷你变压器、定制器件、全时功率分配技术等等，任意一个拿出来都可以开专栏长篇大论的黑科技，小孩子才做选择大人全都要。充电器功率做大，很简单，充电器接口做多，也不难，难的是大功率 + 多接口还保持着小体积，从充电器体积上就能看出一个快充企业的综合技术体现。

安克 120W 充电器的发布意味着“那个卷王”又回来了，它将重新定义氮化镓快充。安克 120W 充电器目前已到达充电头网编辑部，正在安排测试与拆解，后面将会揭开它神秘面纱，感兴趣的小伙伴请留意后续更新。
