反激式变换器输出端电容的原理分析及计算方法

以反激式变换器的实例为大家讲解关于输出端电容的计算，此实例为RCC拓扑结构，输出功率6W，输出电压5V，输出电压1.2A。在最小输入电压下，占空比为0.5，工作频率100KHz。(为了数据简单取频率为整数)

原理分析：

第一：在反激式(RCC拓扑结构)中，输出端的电容是用来存储能量的。当开关管导通时，输出端电容给负责供电。那么我们可以从电容的储能入手。

第二：在AC-DC的电源模块中我们一般使用电解电容做储能器件的，不仅仅要从电容的储能来入手，那还要从电容的EMR入手来计算。

第一种方案：

1、电容的供电纹波电流

在输出电容的正极有三个电流：一个是输出绕组供电的电流，为交电流(变化);一个是流过给负载的电流，直流(不变);还有一个就是流过电容的电流。

由上面可以知道，输出绕组的电流峰值就电容的电流纹波。

2、求出电容的供电时间

由占空比知道，输出电流的峰值IP2=4*1.2A=4.8A;

众所周知，输出绕组的输出电流是三角波，那么输出绕组供电电流小于1.2A的时间占时比为D2=1-D+1/4*(1-D)，求出D2=0.625。

这里认为D2就是输出端电容给负载供电的时间比。在这里忽略绕组输出电流小于1.2A时，绕组的供电时间。[!--empirenews.page--]

建议：在看上面的讲解时，为了让你更好的理解，自己最好画出电路图来，也会出输出电流的波形图和输出绕组的电流波形图....

在临界模式下，占空比为0.5时，输入电流峰值为平均值的4倍。

再由初级映射到次级就可以知道了。以下是工作过程中用到的图：

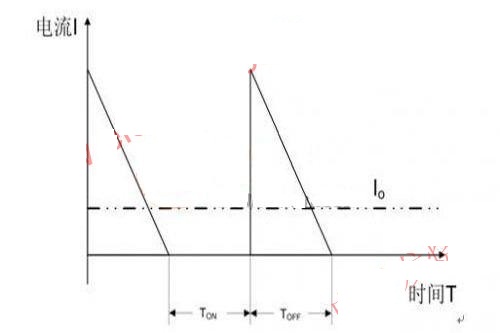

绕组输出电流波形

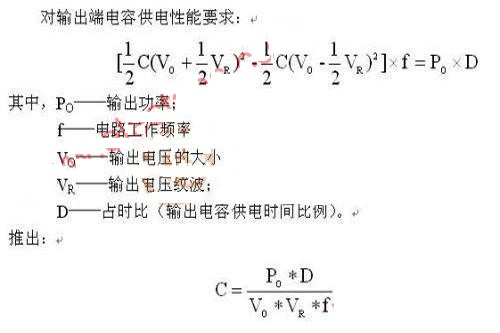

设定：输出电压纹波最大为50mV，





在下面要讲的是，输出端使用铝电解电容的时候。

在这里使用到了一个经验“铝电解电容的串联等效电阻ESR是电容容抗XC的两倍”。这个是开关电源入门一书中提到的。
