OPA2186是具有 5μV 偏移的轨到轨、24V、零漂移精密放大器

产品详情

描述：

OPA2186 是一款低功耗、24V、轨到轨输入和输出零漂移ADC12048CIVF运算放大器 (op amp)。该放大器仅具有 8 μV 的失调电压（最大值）和 0.04 μV/°C 的失调电压随温度漂移（最大值）。该器件是精密仪器仪表、信号测量和有源滤波应用的绝佳选择。

低静态电流消耗 (90μA) 使 OPA2186 成为电池供电仪器和便携式系统等对功耗敏感的应用的绝佳选择。

此外，高共模架构和低失调电压允许在正轨进行高侧电流分流监控。该器件还在运输、处理和组装过程中提供强大的 ESD 保护。

特性：

●高精准度：

○偏移漂移：0.01 μV/°C

○低失调电压：1μV

●低静态电流：90 μA

●出色的动态性能：

○增益带宽：750 kHz

○压摆率：0.35 V/μs

●坚固的设计：

○RFI/EMI 滤波输入

●轨到轨输入/输出

●电源范围：4.5 V 至 24 V

●温度：–40°C 至 +125°C

应用：

●PC PSU 和游戏机单元

●商户 DC/DC

●流量变送器

●压力变送器

●商家电池充电器

●电表

参数：

通道数 (#)：2

总电源电压 (Min) (+5V=5, +/-5V=10)：24

Vos（偏移电压@25 C）（最大值）（mV）：0.005

GBW（典型值）（MHz）：0.75

特征：EMI 硬化，零漂移

压摆率 (Typ) (V/us)：0.35

轨到轨：进出

偏移漂移 (Typ) (uV/C)：0.001

每通道 Iq (Typ) (mA)：0.09

1 kHz 时的 Vn (典型值) (nV/rtHz)：38

工作温度范围（℃）：-40 到 125

输出电流 (Typ) (mA)：20

THD + N @ 1 kHz (Typ) (%)：-100

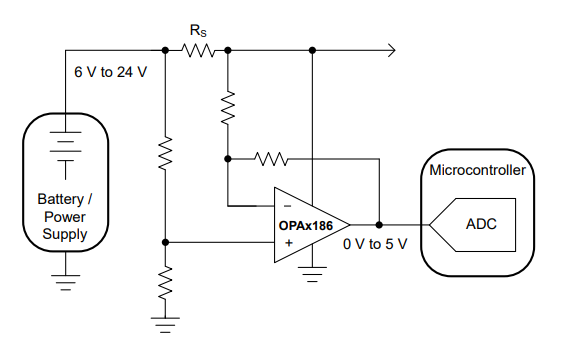

◆OPA2186 高侧电流分流监控器应用

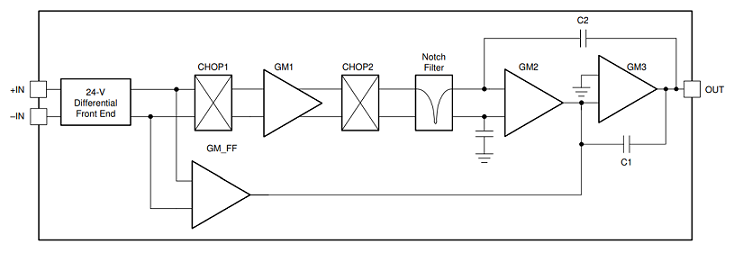

◆OPA2186 功能框图
