什么是PowerPath？充电时是充电器供电还是电池供电？

大家好，我是工程师看海，原创文章欢迎点赞分享！

前段时间，交流群里有位同学提了个问题：手机插着充电器时，是充电器给手机供电还是电池给手机供电？觉得这个问题蛮有意思，所以系统的讲解下方便大家学习。想进群一起探讨学习技术的朋友，可以扫描文末二维码进群。

其实这题换种说法就是：手机插着充电器时，电流路径是从充电器到手机主板还是从电池到手机主板？这个答案是看使用情况的，不同情况的电源路径是不同的。

一般会有以下4种情况：

1、系统电流Isys大于充电电流Iin；

2、系统电流Isys小于充电电流Iin；

3、只有电池供电；

4、只有充电器供电。

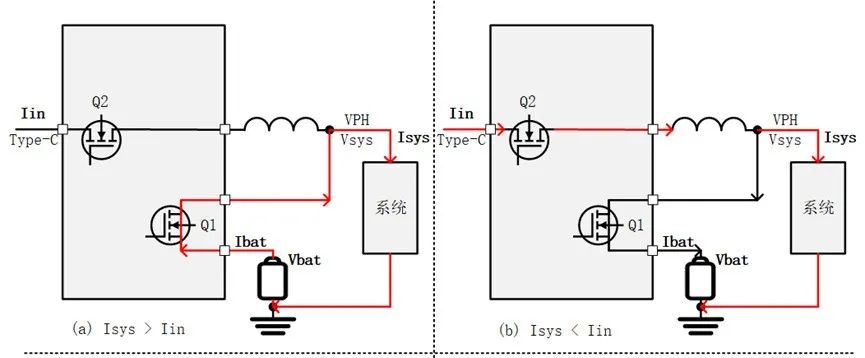

上图显示了这两种情况下的电流路径。

1、系统电流Isys大于充电电流Iin

当系统电流Isys大于充电电流Iin时：优先通过电池给系统供电，此时手机CPU、存储、屏幕、相机等电流是主要从电池流入，见(a)中红色电流路径。

2、系统电流Isys小于充电电流Iin；

当系统电流Isys小于充电电流Iin时：充电电流Iin等于Isys加上Ibat，换句话说就是，充电电流足够大，既能给手机系统供电，也有足够的能力给电池充电，此时系统供电电流主要来自充电器，见(b)中的红色路径。

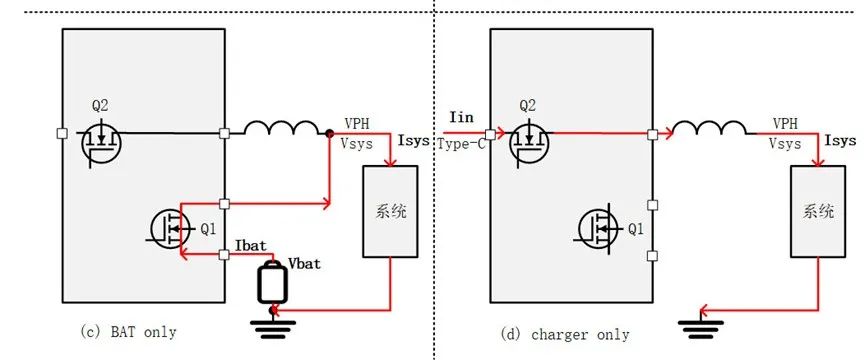

3、只有电池供电；

当只有电池而没有充电器时：情况就很简单了，系统的供电只能来自电池，见（c）中红色路径。

4、只有充电器供电。

当只有充电器而没有电池时：系统的供电只能来自充电器，这里需要格外说明的是，在手机研发的初级阶段，手机的软件系统功能比较简单、充电功能单一，快充功能还未实现，在系统功耗或者开机功耗低的情况下，只插USB充电线就可以开机，而随着手机研发节奏的推进，手机会加入更多的功能，功耗逐渐增加，开机峰值电流甚至会逼近3A，因此在研发后期，只插USB充电线的话，手机往往不能开机，还是需要连接着电池。
