Allgro 17.4的全新功能

1、全新功能概述

Allegro 17.4进行了全新功能的升级，显著地提高了用户体验和效率，利用时尚界面使设计流程流线化，同时实现了前所未有的性能优化。使用64位体系结构和多线程的结合实现了在PCB设计中更大的稳定性、更快的速度和更强的功能，举重若轻，玩转高性能。它的升级主要是体现在如下几个方面：

1）主题的优化

2）新的Toolbar图示及自行重组

3）可以多屏幕进行操作显示

4）窗口的优化

5）从原理图直接创建PCB，更加方便的实现原理图与PCB的同步

6）提供了基于Web的搜索功能

7）优化了17.2的兼容模式

8）更加强大的3D功能显示

9）PCB设计功能的添加及优化

2、主题的优化

在17.4-2019版本中，可以将主题颜色设为深色，能够减少功耗，提高可视性，通过执行菜单命令Options-Preference选项进行设置主题如图1-1所示，同时这个界面还可以对其他一些元素进行颜色的更改。

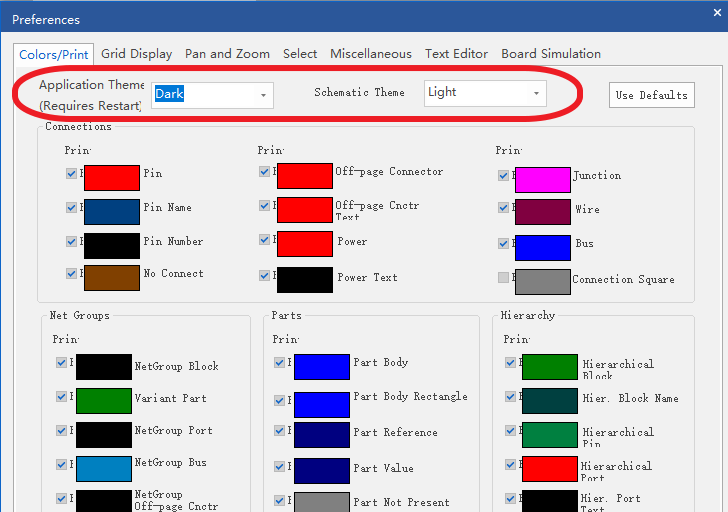

图1-1 主题的显示

3、新的Toolbar图示及自行重组

1）在17.4中有了新的Toolbar图示，比之前的版本更为方便，如图1-2所示

图1-2 新的Toolbar图示

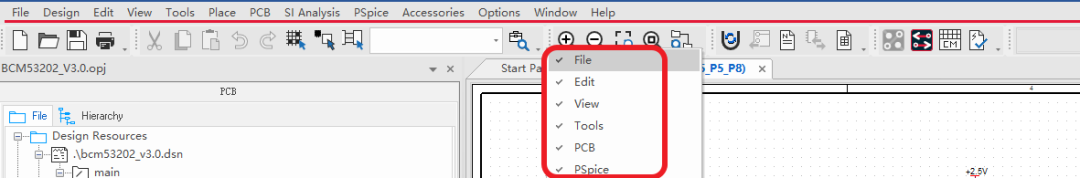

2）Toolbar进行了重组，可以通过单击右键进行打开或关闭，如图1-3所示

图1-3 自行选择Toolbar的显示

4、可以多屏幕进行操作显示

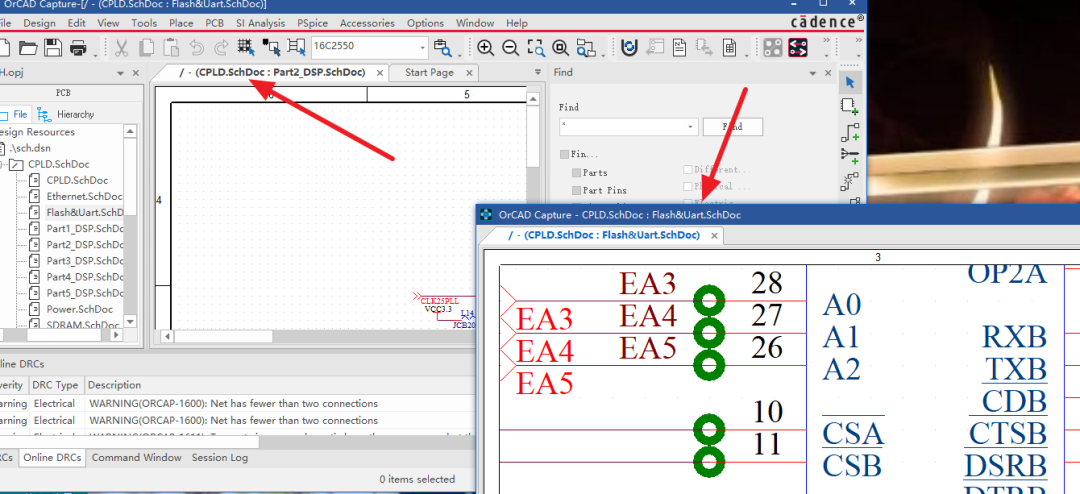

当使用两个显示器进行设计时，17.4版本可以将单页原理图通过拖拽标题栏进行双屏幕显示，如图1-4所示

图1-4 双屏幕显示

5、窗口的优化

1）在同一个Project Manager中打开多个Project。每个Project都会显示以下资源的文件夹：Layout、Outputs、PSpice Resources、Logs。如图1-5所示

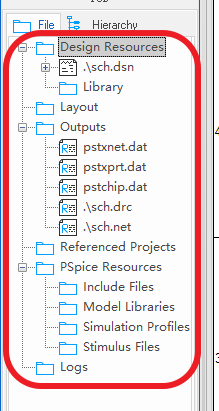

图1-5 Project Manager显示窗口

2）在原理图下方通用窗口可用于查看任何类型的输出：结果、消息、错误或警告，如图1-6所示

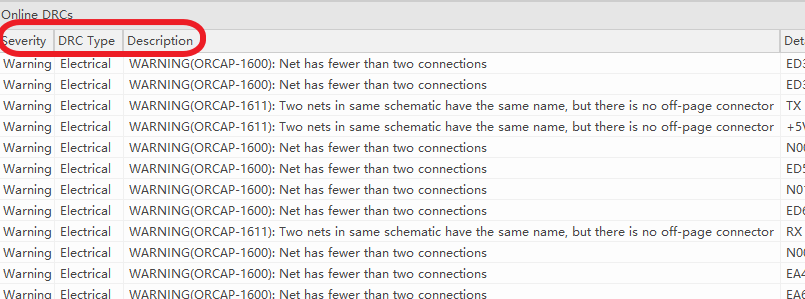

图1-6 输出窗口的显示

3）Find窗口单独被调出来放置在界面右侧进行使用，如图1-7所示，可以通过Find栏进行Parts、net等元素的查询

图1-7 Find窗口显示

6、从原理图直接创建PCB，更加方便的实现原理图与PCB的同步

1）17.4版本新添加了直接从原理图中即可创建PCB，无需再去打开Cadence软件去新建PCB了，提高了设计效率，执行菜单命令PCB-New layout，在弹出的New Layout窗口中直接点击OK选项，即可新建PCB文件，如图1-8所示

图1-8 原理图新建PCB

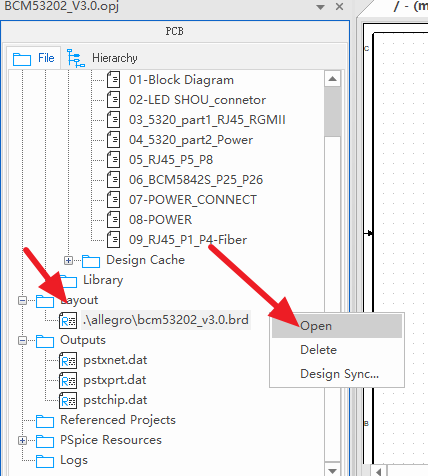

2）可以通过Project Manager-Layout-Open 进行右键访问关联的Layout或选择删除新建的PCB，如图1-9所示

图1-9 打开或删除新建PCB

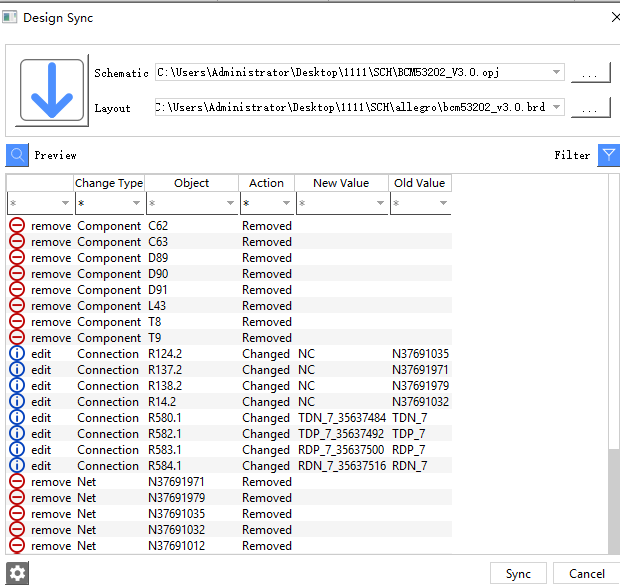

3）17.4引入了Design Sync功能，可以更加高效，轻松的实现原理图及pcb之间的更改，使用了Design Sync窗口，可以查看原理图和PCB之间的差异，并可以从原理图同步到PCB或者PCB同步至原理图，如图1-10所示，设计具有内存中同步功能，而无需保存设计

图1-10 原理图与PCB之间的同步

在Project Manager-Layout-Design Sync，打开窗口，如图1-11所示

• 实时的设计变更流程

• 无需关闭任何窗口

• 单击即可更改预览（原理图到PCB，PCB到原理图）

• 两种工具一致体验

• 无需关闭PCB

• 数据提交前预览更改

• 明确指示和划分变化（删除、修改、添加）

图1-11 Design Sync窗口

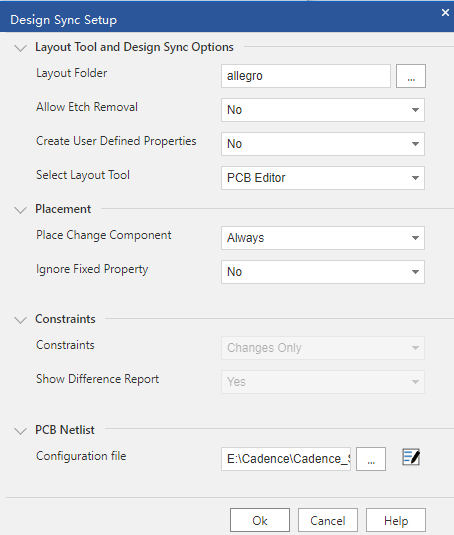

点击左下角设置按钮，可以进入指定高级PCB设计流程设置和ECO选项窗口，如图1-12所示

图1-12 Design Sync Setup窗口

7、提供了基于Web的搜索功能

17.4版本提供了基于Web的搜索功能，执行菜单命令Place-Search Providers，可以从Cadence支持的内容提供商Samacsys和Ultra Librarian中搜索和下载

• components

• symbols

• footprints

• datasheets

• 3D STEP

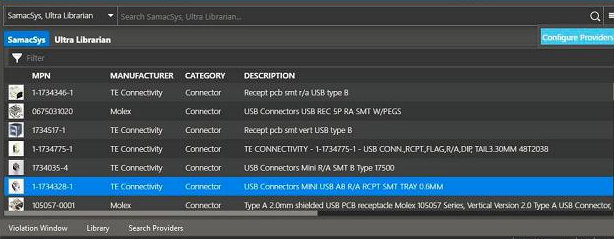

可以根据电气参数以及供应链信息（成本和可用行等）来搜索，如图1-13所示。

图1-13 基于Web的搜索窗口

8、17.2兼容模式的优化

17.2兼容模式：可以在17.4版本的环境下开启17.2的档案进行作业且存盘时不会更新成17.4版本，

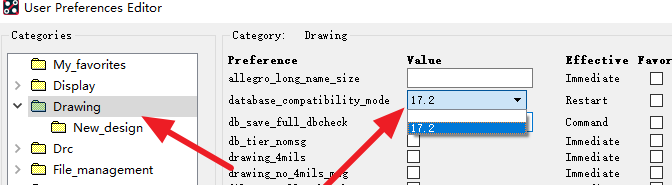

执行菜单命令steup-User Preferences Editor，进行如图1-14所示设置，其环境设定会存在PCBENV/ENV文档中。（注意：在17.2兼容模式下开启16.6版本的文件，存盘后数据人会被升级成17.2版本）

图1-14 17.2兼容模式设置

9、更加强大的3D显示功能

1）17.4版本可以在标题栏选择哪些元素进行3D显示，可以更加方便的进行3D模型的查看，如图1-15所示

图1-15 选择3D显示元素

2）17.4版本在3D显示上也做了一定的优化，用户经常使用的平面切割显示功能现在可以更容易地被使用，执行菜单命令VIEW-3D Canvas，进入3D显示界面，在界面单击右键点击Cutting Plane即可在Options面板中进行设置，如图1-16所示

图1-16 平面分割设置

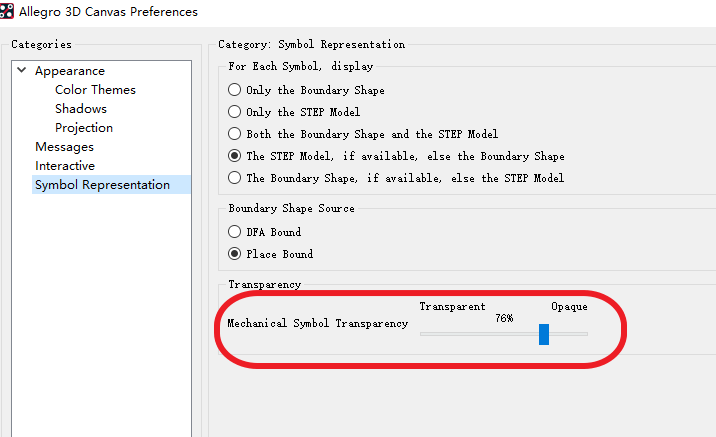

3）如果想要查看机械外壳内所包装的PCB及内部零件，现在可以在3D显示界面菜单命令Setup-Preferences-Symbol Representations设定器透明度，即可看穿覆盖在外壳下的PCB及零件，如图1-17所示。

图1-17 机械外壳透明的设置

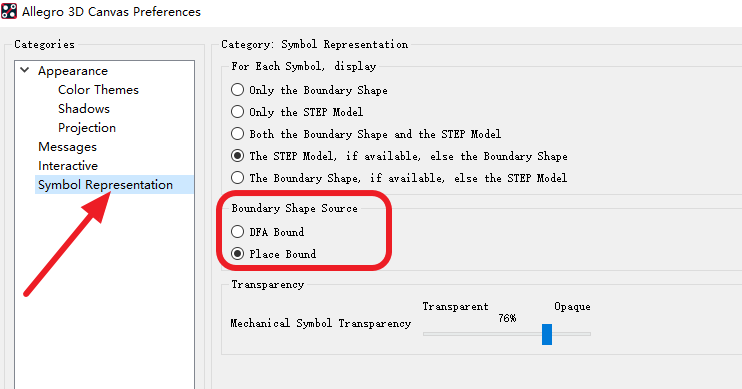

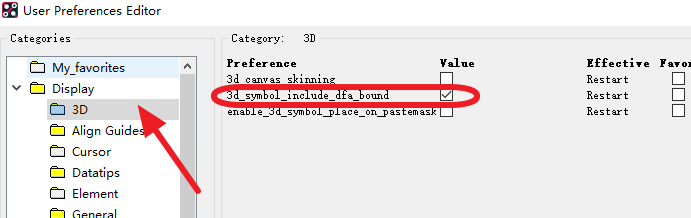

4）当用户在零件没有对应到相关的 STEP model 的情况下带到3 D Canvas时,会依照您的 Place_ bound的 shape大小与相关的高度属性去建立3D模型。在17.4版本中可以选择用 Place_ Bound或是DFA Bound,建立 DFA Bound时可以定义大小零件的误差最大值,使您考虑在3 D Canvas零件最槽的状况下是相互碰撞,使用这个功能前必须先在PCB界面设定 Setup- User Preferences-Display-3D中的选项，如图1-所示，其次在3D显示界面执行Setup-User Preferences-Symbol Representation-Boundary Shape Source 选择DFA Bound或是Place Bound。

图1-18 Boundary Shape source设置

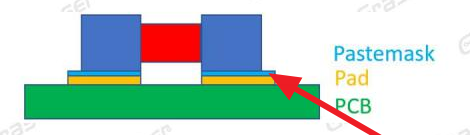

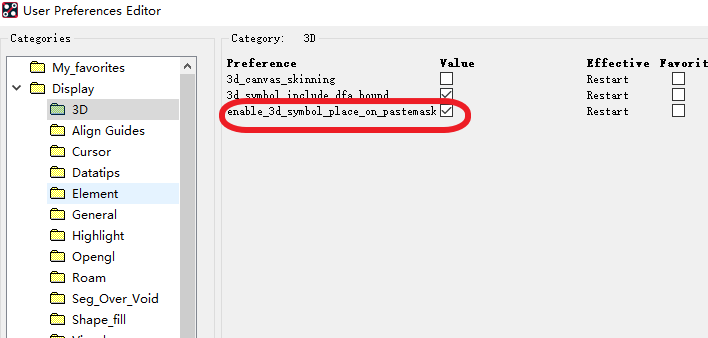

5）在一些复杂的系统设计中,即使是微小的空间也是非常重要的关键。17.4在3 D Canvas中可以把Solderpaste的Z轴厚度也一起考虑进去,预设的设定Z轴厚度在 STEP model套入后会直接放在板子的Pad铜面上方做计算，执行菜单命令Setup- User Preferences-Display-3D，如图1-19所示，就可以在Z轴的厚度把pastemask也考虑进去，如图1-20所示

图1-19 3D设置是以同样

图1-20 计算Pastemask的Z轴厚度示意图

6）在有限的内存和有大量数据的设计中,如果您没有足够的内存,读取大量档案的3D资料可能会出现问题。现在可以设定 Setup- User Preferences- Display-3D设定其3 D canvas skinning,如图1-21所示，通过这个选项您可以只读取到外部的零件及图层,大大减少读取的时间及数据。

图1-21 3D读取范围设置

10、PCB设计功能的添加及优化

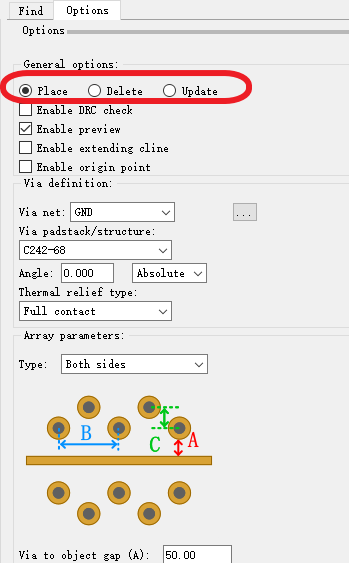

1)过孔整列放置Via Array功能进行了优化，将添加、删除和更新三个功能整合在一个命令中，方便快速操作，执行菜单命令Place-Via Array，在options面板进行查看，如图1-21所示

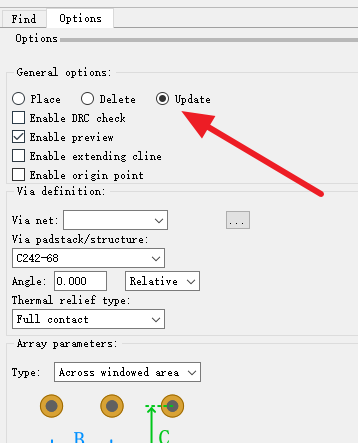

图1-21 Via Array面板示意图

并且可以添加有效的Array类型

Array parameter：

• 在所选物件单面添加VIA

• 在所选物件两面添加VIA

• 在所选物件四周添加VIA

• 在所选物件上添加VIA

• 在所选两个对象中间添加VIA

• 在所选对象周围以极坐标添加VIA

如图1-22所示

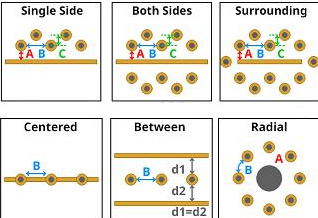

图1-22 Array类型的设置

新增的Update功能实现了不用删除已经存在的Array，再重新添加。只要设定好参数，选中对线执行Update即可完成更新操作，如图1-23所示。

图1-23 更新已有的Via Array

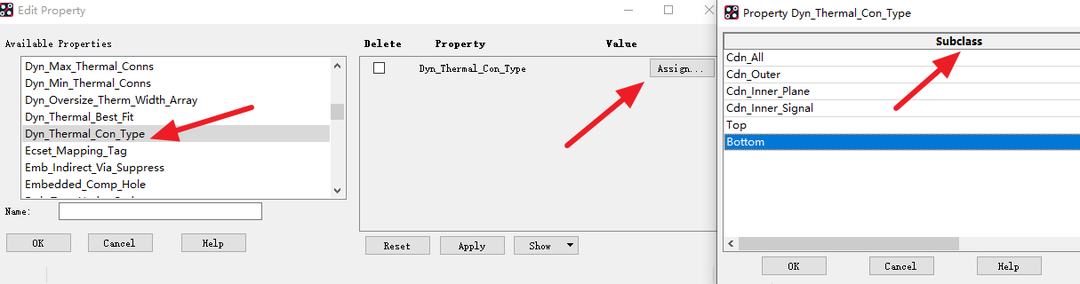

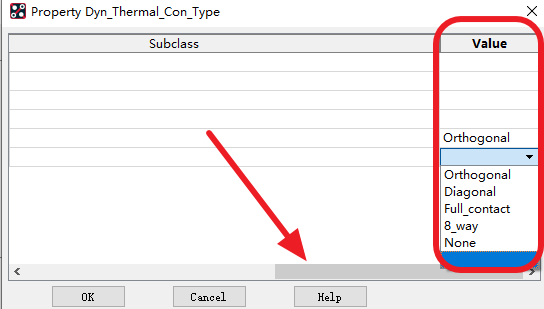

2）17.4对于焊盘及过孔的单独连接方式功能也进行了优化，选择焊盘或过孔进行右建Property Edit，通过Dyn_Thermal_Con_Type属性中对每一个层进行连接方式的修改，如图1-24所示

图1-24 更改单独焊盘的连接方式

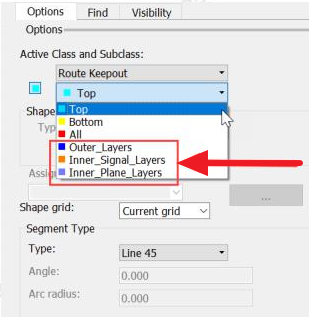

3）在17.4版本上建制零件部分，Keepout不再单单只能设定Top、Bottom、Through ALL的图层，如图1-所示。现在零件编辑模式额外新增在 Route and via Keepout的图层: Outer_ Layer、 Inner_ Signal_ Layers和nner_ Plane_ Layers,这些新的图层只能使用在零件编辑模式。在摆放零件的时候,它会自动带入到相关适当的图层;但是如果要更新,只能在零件模式上做修改

图1-23 Keepout设定图层的新增

4）17.4版本实现了机械层无限制的添加，可以通过执行菜单命令Setup-Subclass，进行机械层的添加，如图1-24所示

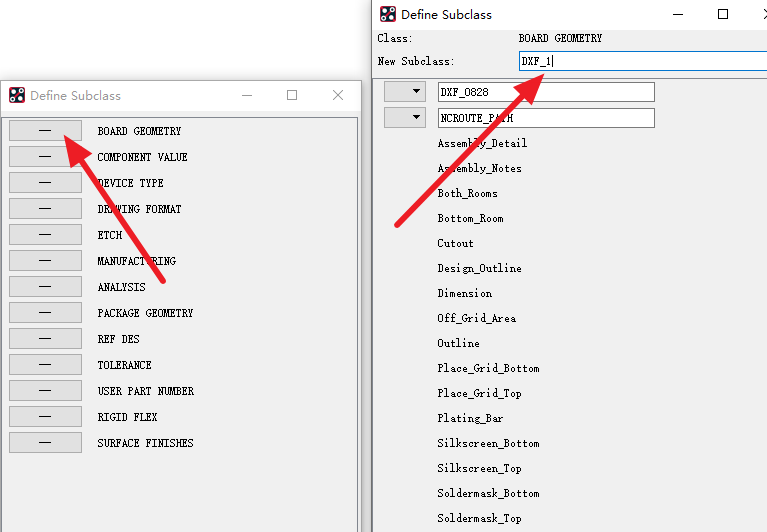

图1-24 机械层的添加

5）17.4版本对Copy Paste功能进行了一定的优化，复制的对象存在与缓存中以供粘贴使用，如图1-25所示。

• 控制台中可以设定粘贴相关参数

• 粘贴方式可用矩形方式也可用极坐标的方式

• 可根据需要控制间距

• 旋转的角度也可控

• 可以根据需要来设定是否要保持Via的网络属性和设定是否要保持Shape的网络属性

图1-25 复制面板设置

×

本章小结

本章对最新版的Allegro Candence的全新功能进行了基本概括，当然随着时间的推移，相信会有更多的新功能推出以满足工程师们的需求，作为电子设计工程师，我们应当不断的学习体验我们软件推出的新功能，提高我们设计的效率。同时，虽然软件在不断的更新换代，但是对于基本的功能还是大同小异，我们应该先打好基础，然后在基础之上去提高。
