动态电压调节(DVS)的作用是......

稳压器一般用于生成恒定的输出电压。利用控制环路，可通过未经调节的输入电压生成稳定、精准的输出电压。动态电压调节(DVS)有什么作用？

动态电压调节意味着可以在运行期间调节电源的输出电压。进行此类调节有多种原因。

在轻载运行条件下，提高PFC级的转换效率

用于功率补偿的功率因数校正(PFC)级，可将电网电压的交流电压提升至直流中间电路电压。在240 V交流系统中，这种中间电路电压一般为380 V，如图1所示。ADP1047  PFC控制器可以使用DVS，在不影响设定的380 V电压的情况下独立降低输出电压负载，例如，降低至360 V。在采用部分负载运行期间，此举可以提高电源的转换效率。

图1. 带下游ADP1046直流-直流转换器的ADP1047 PFC级。

微控制器在各种工作状态下高效运行
另一个DVS使用示例如图2所示。在此示例中，ADP2147 降压型开关稳压器为数字信号处理器(DSP)供电。在许多应用中，都可以使用微控制器、DSP或FPGA来提高系统效率，方法是：在处理器处于待机模式时降低内核电压。在VDD_INT电压（内核电压）降低（例如，在DSP在低负载状态下运行时，从1.2 V降低至1.0 V）时，多种DSP，包括ADI提供的ADSP-BF527 都可以更高效地运行。处理器的功耗在很大程度上与其时钟频率和工作电压的平方成比例。将ADSP-BF527的电源电压降低25%，动态功耗会降低超过40%。ADI的许多DSP都具有类似特性。

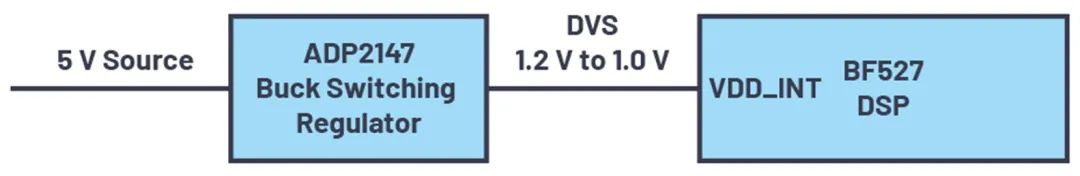

图2. 具有DVS功能的ADP2147开关稳压器可实现ADSP-BF527的高效运行。

改善负载瞬态后的恢复速度
如之前的两个示例所示，使用DVS的常见原因是提高效率或降低损耗。但是，也存在其他一些有趣的应用。许多系统都要求采用经过精准调节的电源电压。对于图3所示的电压范围，可以使用1.2 V内核电压。该电压可以为1.2 V ± 10%。在这个示例中，在静态负载下和负载动态变化时都要保持电压不变。如果将反馈控制设置在允许范围的中间，一半范围适用于静态误差源，也适用于负载瞬态之后的动态电压变化。有一个小技巧，即在低负载时稍微提高输出电压，在高负载时稍微降低输出电压。在高负载情况下，有时会采用更低负载，此时一般出现小幅度电压过冲。可以通过稍微降低高负载的设定点电压，将这种电压过冲保持在允许范围内，如图3所示。左侧为高负载，右侧为低负载。

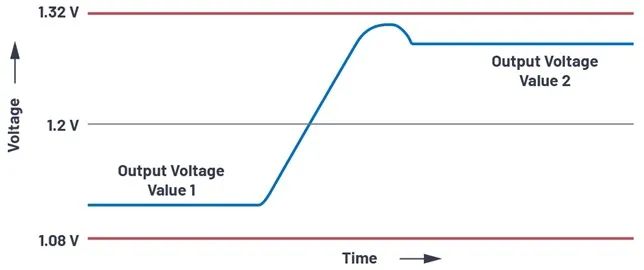

图3. 基于负载电流动态调节电源电压。

相反的情况自然也适用。当负载较低时，它在某个时间点会上升。可能动态出现电压过冲。在低负载下，电压稍微升高，因此仍保持在允许范围内。对于这种特性，通常称之为电压自动定位。

除了上述应用外，还有许多其他应用的动态变化电压也是有利的。例如控制直流电机、操作执行器，或驱动Peltier元件进行温度调节。动态电压调节是指动态调节生成的电压，对于许多应用，这种调节非常有帮助，甚至是必要的。特别是在数字控制电源中，DVS很常见，也很容易实现。
